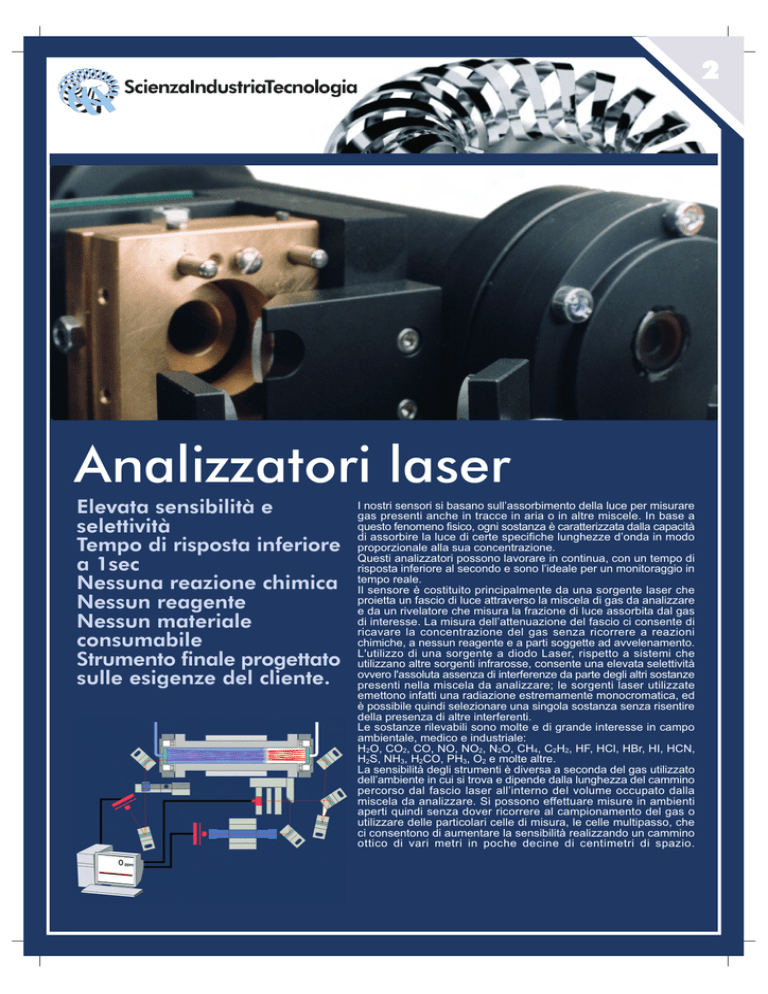

2 Analizzatori laser Elevata sensibilità e selettività Tempo di risposta inferiore a 1sec Nessuna reazione chimica Nessun reagente Nessun materiale consumabile Strumento finale progettato sulle esigenze del cliente. I nostri sensori si basano sullassorbimento della luce per misurare gas presenti anche in tracce in aria o in altre miscele. In base a questo fenomeno fisico, ogni sostanza è caratterizzata dalla capacità di assorbire la luce di certe specifiche lunghezze donda in modo proporzionale alla sua concentrazione. Questi analizzatori possono lavorare in continua, con un tempo di risposta inferiore al secondo e sono lideale per un monitoraggio in tempo reale. Il sensore è costituito principalmente da una sorgente laser che proietta un fascio di luce attraverso la miscela di gas da analizzare e da un rivelatore che misura la frazione di luce assorbita dal gas di interesse. La misura dellattenuazione del fascio ci consente di ricavare la concentrazione del gas senza ricorrere a reazioni chimiche, a nessun reagente e a parti soggette ad avvelenamento. L'utilizzo di una sorgente a diodo Laser, rispetto a sistemi che utilizzano altre sorgenti infrarosse, consente una elevata selettività ovvero l'assoluta assenza di interferenze da parte degli altri sostanze presenti nella miscela da analizzare; le sorgenti laser utilizzate emettono infatti una radiazione estremamente monocromatica, ed è possibile quindi selezionare una singola sostanza senza risentire della presenza di altre interferenti. Le sostanze rilevabili sono molte e di grande interesse in campo ambientale, medico e industriale: H2O, CO2, CO, NO, NO2, N2O, CH4, C2H2, HF, HCl, HBr, HI, HCN, H2S, NH3, H2CO, PH3, O2 e molte altre. La sensibilità degli strumenti è diversa a seconda del gas utilizzato dellambiente in cui si trova e dipende dalla lunghezza del cammino percorso dal fascio laser allinterno del volume occupato dalla miscela da analizzare. Si possono effettuare misure in ambienti aperti quindi senza dover ricorrere al campionamento del gas o utilizzare delle particolari celle di misura, le celle multipasso, che ci consentono di aumentare la sensibilità realizzando un cammino ottico di vari metri in poche decine di centimetri di spazio. Nella tabella seguente riportiamo le sensibilità* ottenibili per alcuni dei gas indicati Anidride Carbonica CO2 10 ppm/m Monossido di Carbonio CO 100 ppm/m Metano CH4 1 ppm/m Acetilene C2H2 0.5 ppm/m Acido Cloridrico HCl 0.5 ppm/m Acido Solforico H 2S 100 ppm/m Ammoniaca NH3 1 ppm/m Ossigeno O2 300 ppm/m * Il dato è calcolato su un metro di cammino ottico, aumentando il cammino ottico la sensibilità cresce proporzionalmente. Strumenti Custom Sit progetta e produce lelettronica di controllo dei diodi laser e quella di analisi dei segnali, disegna la configurazione ottica, il software che gestisce tutto il sistema e lo interfaccia con lesterno. Questo ci consente di costruisce strumenti la cui configurazione finale viene progettato insieme al cliente, in base alle sue esigenze di sensibilità, tempi di risposta, ingombro, volume del gas analizzato, ambiente di lavoro etc. etc. Le applicazioni possibili per questo tipo di strumentazione sono moltissime sia in campo scientifico che industriale e vanno dal monitoraggio dellinquinamento ambientale, al controllo di processi chimici, alla rilevazione di parametri biomedici. Contattateci per definire insieme a voi la soluzione più adatta al vostro tipo di problema. LF01 L'analizzatore LF-01 è il tipico risultato della collaborazione di SIT con altri partner industriali per la realizzazione di strumenti adatti a specifiche campi.Il dispositivo è stato progettato per essere installato a bordo di autoveicoli adibiti al controllo delle fughe dalla rete di distribuzione del metano. Il sensore presente al suo interno analizza laria raccolta al di sopra del manto stradale rivelando la concentrazione di metano nell'intervallo 1÷10.000 ppm. Le misure vengono fatte in continua con un tempo di risposta inferiore al secondo, mentre il veicolo viaggia lungo il percorso seguito dalle condotte del gas al di sotto del manto stradale. In presenza di una fuga nelle condutture il metano filtra attraverso lasfalto e arriva in superficie dove viene rivelato immediatamente dal nostro sensore anche in quantità maolto piccole. Lapplicazione per il quale è stato progettato ha richiesto di realizzare uno strumento estremamente sensibile e selettivo ma anche robusto, affidabile e di semplice di utilizzo. Il particolare disegno della parte ottica dell'LF-01 consente di lavorare in un ambiente soggetto a forti vibrazioni senza richiedere riallineamenti e calibrazioni continue. Inoltre l'analizzatore è interamente gestito da un processore interno che provvede anche all'analisi dei dati raccolti e alla trasmissione in tempo reale dei risultati. Lo strumento è completamente automatizzato e non richiede pertanto monodopera specializzata durante il suo normale funzionamento. viaGramsci Case Dipinte 17 | 57127 Pisa ITALY via A. 5 | 56023 Navacchio (PI) ITALY tel +39 971 13 |92fax | fax +39050 050 313253 75 97 tel +39 050050 754 254 +39 754 [email protected] | www.scintec.it [email protected] | www.scintec.it
