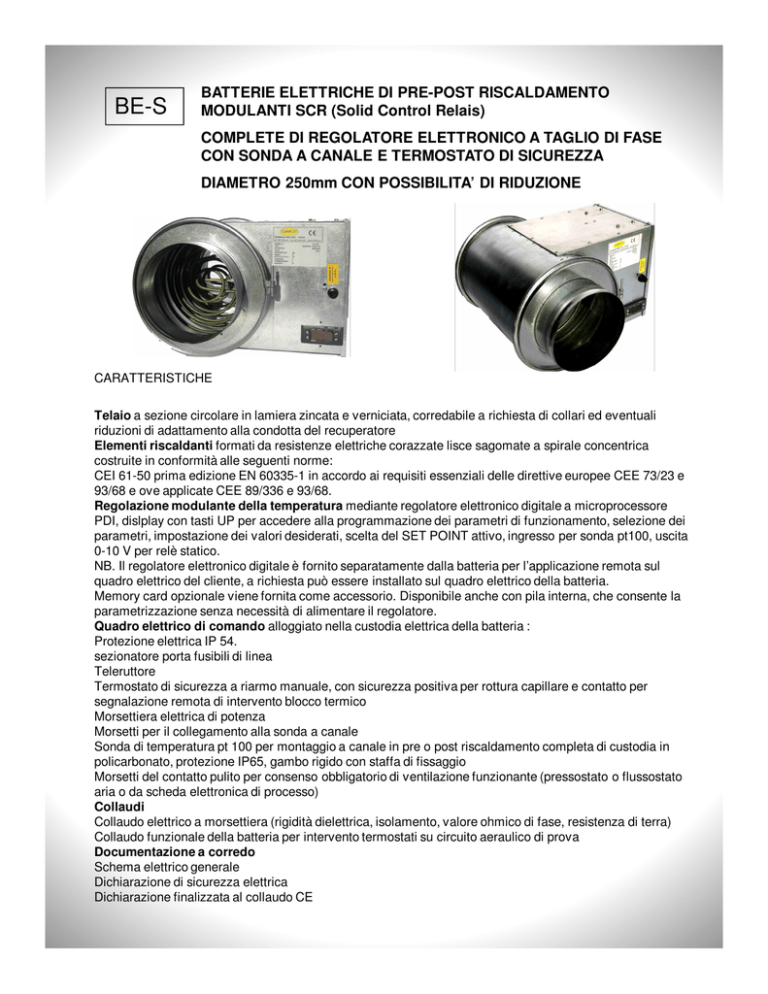

BE-S
BATTERIE ELETTRICHE DI PRE-POST RISCALDAMENTO
MODULANTI SCR (Solid Control Relais)
COMPLETE DI REGOLATORE ELETTRONICO A TAGLIO DI FASE
CON SONDA A CANALE E TERMOSTATO DI SICUREZZA
DIAMETRO 250mm CON POSSIBILITA’ DI RIDUZIONE
CARATTERISTICHE
Telaio a sezione circolare in lamiera zincata e verniciata, corredabile a richiesta di collari ed eventuali
riduzioni di adattamento alla condotta del recuperatore
Elementi riscaldanti formati da resistenze elettriche corazzate lisce sagomate a spirale concentrica
costruite in conformità alle seguenti norme:
CEI 61-50 prima edizione EN 60335-1 in accordo ai requisiti essenziali delle direttive europee CEE 73/23 e
93/68 e ove applicate CEE 89/336 e 93/68.
Regolazione modulante della temperatura mediante regolatore elettronico digitale a microprocessore
PDI, dislplay con tasti UP per accedere alla programmazione dei parametri di funzionamento, selezione dei
parametri, impostazione dei valori desiderati, scelta del SET POINT attivo, ingresso per sonda pt100, uscita
0-10 V per relè statico.
NB. Il regolatore elettronico digitale è fornito separatamente dalla batteria per l’applicazione remota sul
quadro elettrico del cliente, a richiesta può essere installato sul quadro elettrico della batteria.
Memory card opzionale viene fornita come accessorio. Disponibile anche con pila interna, che consente la
parametrizzazione senza necessità di alimentare il regolatore.
Quadro elettrico di comando alloggiato nella custodia elettrica della batteria :
Protezione elettrica IP 54.
sezionatore porta fusibili di linea
Teleruttore
Termostato di sicurezza a riarmo manuale, con sicurezza positiva per rottura capillare e contatto per
segnalazione remota di intervento blocco termico
Morsettiera elettrica di potenza
Morsetti per il collegamento alla sonda a canale
Sonda di temperatura pt 100 per montaggio a canale in pre o post riscaldamento completa di custodia in
policarbonato, protezione IP65, gambo rigido con staffa di fissaggio
Morsetti del contatto pulito per consenso obbligatorio di ventilazione funzionante (pressostato o flussostato
aria o da scheda elettronica di processo)
Collaudi
Collaudo elettrico a morsettiera (rigidità dielettrica, isolamento, valore ohmico di fase, resistenza di terra)
Collaudo funzionale della batteria per intervento termostati su circuito aeraulico di prova
Documentazione a corredo
Schema elettrico generale
Dichiarazione di sicurezza elettrica
Dichiarazione finalizzata al collaudo CE
BE-S
POTENZA
KW
TENSIONE
V
RESISTENZE
N°
DIMENSIONI
mm
0,35
230 1ph
1
Ø 250
0,50
230 1ph
1
Ø 250
0,85
230 1ph
1
Ø 250
1,00
230 1ph
1
Ø 250
1,35
230 1ph
2
Ø 250
1,50
230 1ph
2
Ø 250
1,85
230 1ph
2
Ø 250
2,00
230 1ph
2
Ø 250
2,20
230 1ph
3
Ø 250
2,55
230 1ph
3
Ø 250
3,00
230 1ph
3
Ø 250
1,05
400 3ph
3
Ø 250
1,50
400 3ph
3
Ø 250
2,55
400 3ph
3
Ø 250
3,00
400 3ph
3
Ø 250
Termostato elettronico di
regolazione temperatura
a doppio set point.
Sonda di temperatura
Montato su custodia
elettrica
A canale
DOTAZIONE DI SERIE
COMPLETO DI SONDA
Pt 100
-20 +80 °C
ACCESSORIO A RICHIESTA
Flussostato aria a canale
Velocità aria 1,0 / 2,5 m/s
Esecuzione prodotti speciali su richiesta (dimensioni e potenze)
