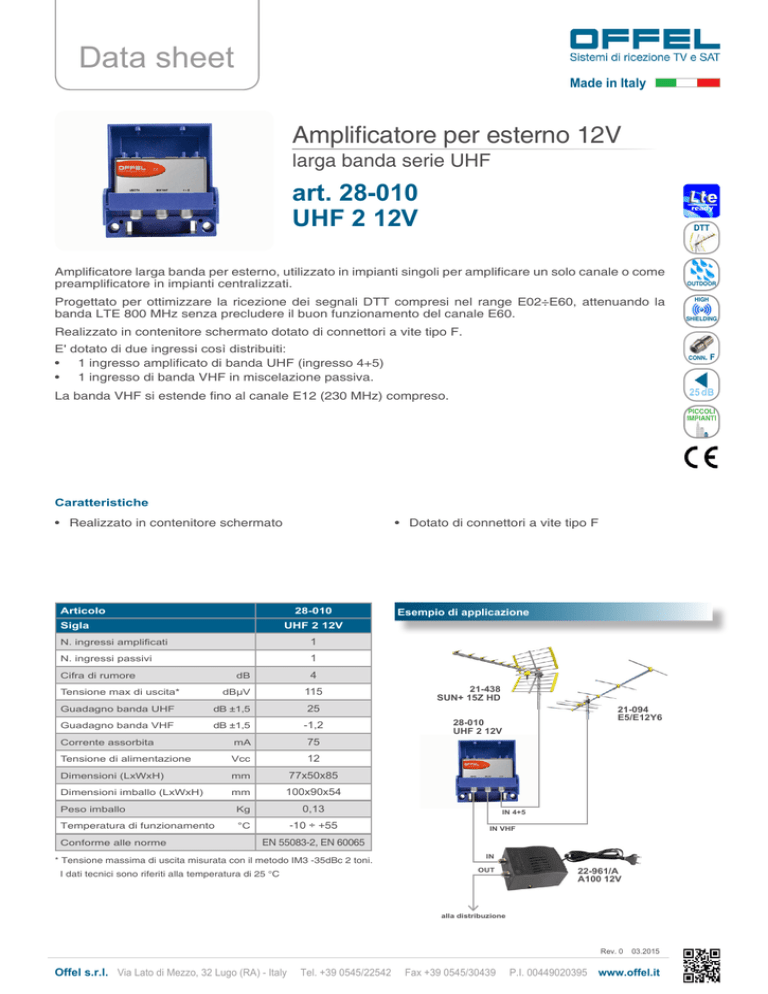

Scheda tecnica

Data sheet
Made in Italy
Amplificatore per esterno 12V
larga banda serie UHF
art. 28-010
UHF 2 12V
DTT
Amplificatore larga banda per esterno, utilizzato in impianti singoli per amplificare un solo canale o come
preamplificatore in impianti centralizzati.
Progettato per ottimizzare la ricezione dei segnali DTT compresi nel range E02÷E60, attenuando la
banda LTE 800 MHz senza precludere il buon funzionamento del canale E60.
outdoor
high
shielding
Realizzato in contenitore schermato dotato di connettori a vite tipo F.
E' dotato di due ingressi così distribuiti:
• 1 ingresso amplificato di banda UHF (ingresso 4+5)
• 1 ingresso di banda VHF in miscelazione passiva.
conn.
F
25 dB
La banda VHF si estende fino al canale E12 (230 MHz) compreso.
piccoli
impianti
Caratteristiche
• Realizzato in contenitore schermato
• Dotato di connettori a vite tipo F
Articolo
28-010
Sigla
N. ingressi amplificati
1
1
N. ingressi passivi
Cifra di rumore
Guadagno banda VHF
4
dB
Tensione max di uscita*
Guadagno banda UHF
115
dBµV
21-438
SUN+ 15Z HD
21-094
E5/E12Y6
25
dB ±1,5
-1,2
dB ±1,5
Corrente assorbita
mA
Tensione di alimentazione
Vcc
12
Dimensioni (LxWxH)
mm
77x50x85
Dimensioni imballo (LxWxH)
mm
100x90x54
28-010
UHF 2 12V
75
Peso imballo
Kg
0,13
Temperatura di funzionamento
°C
-10 ÷ +55
Conforme alle norme
Esempio di applicazione
UHF 2 12V
IN 4+5
IN VHF
EN 55083-2, EN 60065
* Tensione massima di uscita misurata con il metodo IM3 -35dBc 2 toni.
IN
OUT
I dati tecnici sono riferiti alla temperatura di 25 °C
22-961/A
A100 12V
alla distribuzione
Rev. 0
Offel s.r.l. Via Lato di Mezzo, 32 Lugo (RA) - Italy
Tel. +39 0545/22542
Fax +39 0545/30439
P.I. 00449020395
03.2015
