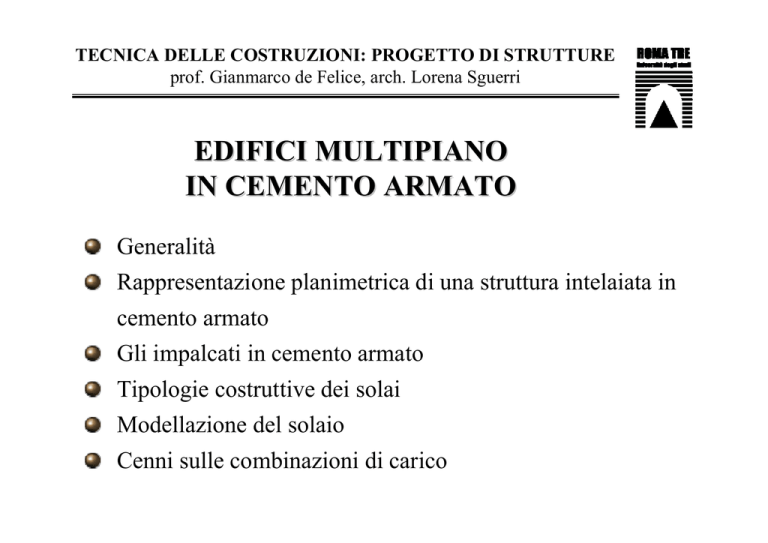

Alcune generalità sugli edifici intelaiati in cemento armato

TECNICA DELLE COSTRUZIONI: PROGETTO DI STRUTTURE
prof. Gianmarco de Felice, arch. Lorena Sguerri
EDIFICI MULTIPIANO
IN CEMENTO ARMATO
Generalità
Rappresentazione planimetrica di una struttura intelaiata in
cemento armato
Gli impalcati in cemento armato
Tipologie costruttive dei solai
Modellazione del solaio
Cenni sulle combinazioni di carico
TECNICA DELLE COSTRUZIONI: PROGETTO DI STRUTTURE
Università degli studi
TECNICA DELLE COSTRUZIONI: PROGETTO DI STRUTTURE
I FILI FISSI
I fili fissi sono le facce
di pareti o di pilastri che
per tutta l’altezza di una
struttura non hanno
nessun cambiamento
planimetrico
TECNICA DELLE COSTRUZIONI: PROGETTO DI STRUTTURE
SPICCATO DEI PILASTRI
Solo fili fissi
Spiccato con fili fissi
TECNICA DELLE COSTRUZIONI: PROGETTO DI STRUTTURE
PIANTA DELLE FONDAZIONI
Proiezione ortogonale
orizzontale sezionata e vista
al livello superiore, tra le
stesse fondazioni e il primo
impalcato
TECNICA DELLE COSTRUZIONI: PROGETTO DI STRUTTURE
Pianta delle fondazioni: esempi
Fondazioni su Plinti
Fondazioni su Trave Rovescia
TECNICA DELLE COSTRUZIONI: PROGETTO DI STRUTTURE
PIANTA DI UN IMPALCATO/CARPENTERIA
La pianta di carpenteria di un impalcato è una proiezione
ortogonale orizzontale sezionata sotto lo stesso impalcato e
vista dal basso verso l’alto in modo da evidenziare le strutture
portanti
TECNICA DELLE COSTRUZIONI: PROGETTO DI STRUTTURE
Esempio di Carpenteria: copertura di un telaio
ad un solo piano
TECNICA DELLE COSTRUZIONI: PROGETTO DI STRUTTURE
Elementi strutturali che compongono l’impalcato
L6
Trave portante
Trave portante
Trave portante
Trave perimetrale
Trave di collegamento
VUOTO
CORPO
SCALA
Trave rampante
Trave rampante
Trave perimetrale
Trave portante
L2
L5
Trave portante
Trave portante
L3
Trave portante
L4
L1
Trave perimetrale
Alleggerimento in laterizio
Travetto
Trave perimetrale
Trave di collegamento
Fascia piena
Università degli studi
TECNICA DELLE COSTRUZIONI: PROGETTO DI STRUTTURE
Travi di collegamento e travi perimetrali portanti
e non a spessore
L5
L6
L1
L2
VUOTO
CORPO
SCALA
L3
L4
Università degli studi
TECNICA DELLE COSTRUZIONI: PROGETTO DI STRUTTURE
Università degli studi
Travi alte
Travi a spessore
Le travi a spessore presentano il vantaggio di risultare non visibili e di
ridurre i costi della carpenteria. Per contro, sono molto meno rigide rispetto
alle travi alte (I = bh3/12) e richiedono molte armature in più per cui il loro
costo complessivo è, a parità di condizioni, più elevato.
TECNICA DELLE COSTRUZIONI: PROGETTO DI STRUTTURE
Solai ortogonali tra di loro
L5
L6
L1
L2
VUOTO
CORPO
SCALA
L3
L4
Università degli studi
TECNICA DELLE COSTRUZIONI: PROGETTO DI STRUTTURE
Università degli studi
Il solaio
armatura
superiore
armatura
inferiore
soletta collaborante
s
pignatta
h
H
travetto
bo
bp
bo
i
Sezione schematica di un solaio misto in latero-cemento, composto da un
alternanza di pignatte in laterizio e travetti in cemento armato. Il tutto viene
solidarizzato da una soletta collaborante gettata in opera.
