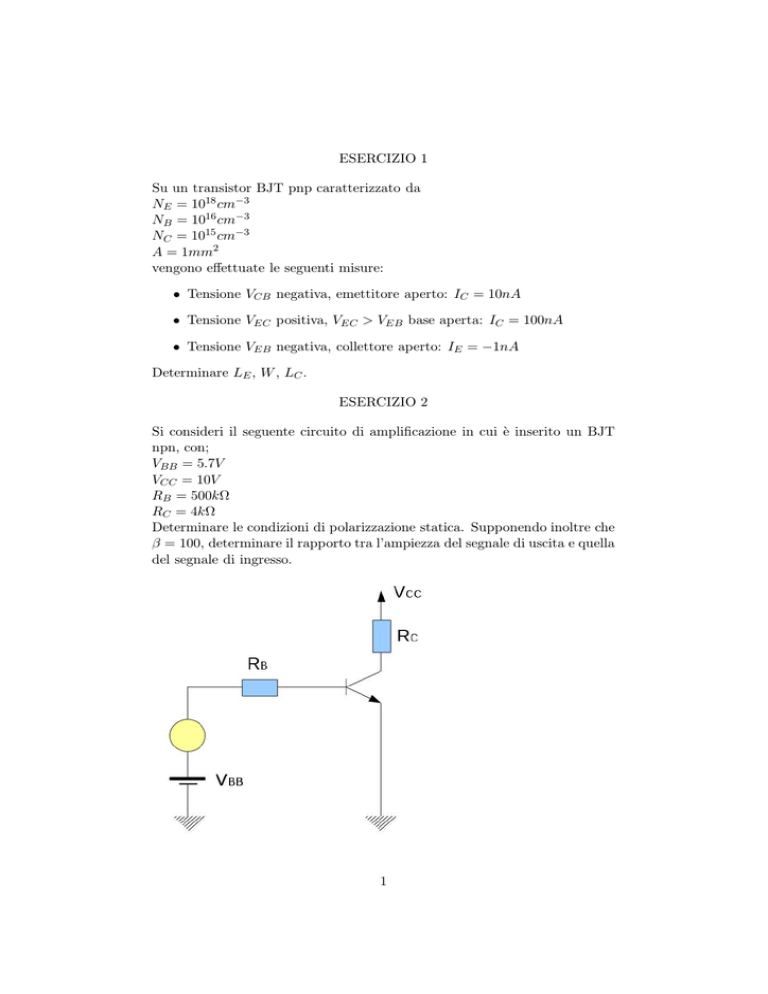

ESERCIZIO 1
Su un transistor BJT pnp caratterizzato da
NE = 1018 cm−3
NB = 1016 cm−3
NC = 1015 cm−3
A = 1mm2
vengono effettuate le seguenti misure:
• Tensione VCB negativa, emettitore aperto: IC = 10nA
• Tensione VEC positiva, VEC > VEB base aperta: IC = 100nA
• Tensione VEB negativa, collettore aperto: IE = −1nA
Determinare LE , W , LC .
ESERCIZIO 2
Si consideri il seguente circuito di amplificazione in cui è inserito un BJT
npn, con;
VBB = 5.7V
VCC = 10V
RB = 500kΩ
RC = 4kΩ
Determinare le condizioni di polarizzazione statica. Supponendo inoltre che
β = 100, determinare il rapporto tra l’ampiezza del segnale di uscita e quella
del segnale di ingresso.
1
ESERCIZIO 3
Un transistor bipolare nella configurazione ad emettitore comune ha i seguenti parametri relativi al modello π:
gm = 2S
gBE = 8.5mS
rCE = 100kΩ
rb = 10Ω
Supponendo che tra emettitore e collettore sia connesso un carico di 1kΩ,
valutare l’amplificazione di corrente di piccolo segnale e l’ampiezza massima
del generatore di piccolo segnale posto in ingresso perchè la corrente di collettore di piccolo segnale sia uguale alla metà della corrente di polarizzazione
(la corrente di polarizzazione è la corrente che si avrebbe senza il piccolo segnale). La resistenza interna del generatore è di 30Ω e la temperatura è 300K.
ESERCIZIO 4
Si consideri un BJT pnp del quale è noto che la distribuzione dei droganti
in base ha andamento esponenziale decrescente rispetto alla distanza dalla
giunzione tra base ed emettitore. All’interno della base il campo elettrico ha
modulo costante pari a E = 5000 V/cm. In corrispondenza della giunzione
base emettitore la densità di droganti è pari a N0 = 1017 cm−3 , mentre la
base è larga W = 0.3 µm. Determinare il fattore di amplificazione in base
comune α, il valore della densità di droganti in corrispondenza della giunzione base collettore e la corrente di collettore per una polarizzazione con
VEB = 0.5 V e VCB = −0.5 V supponendo: area di giunzione A = 1 mm2 ,
ni = 1010 cm−3 , DB = 5 cm2 /s (può essere considerata costante in tutta
la base).
Suggerimento: guardare a pagina 8 delle dispense (modulo 1) per il campo
elettrico, e successivamente considerare che il prodotto W · NB nell’espressione della corrente di saturazione inversa è la densità di droganti per cm2
in base
