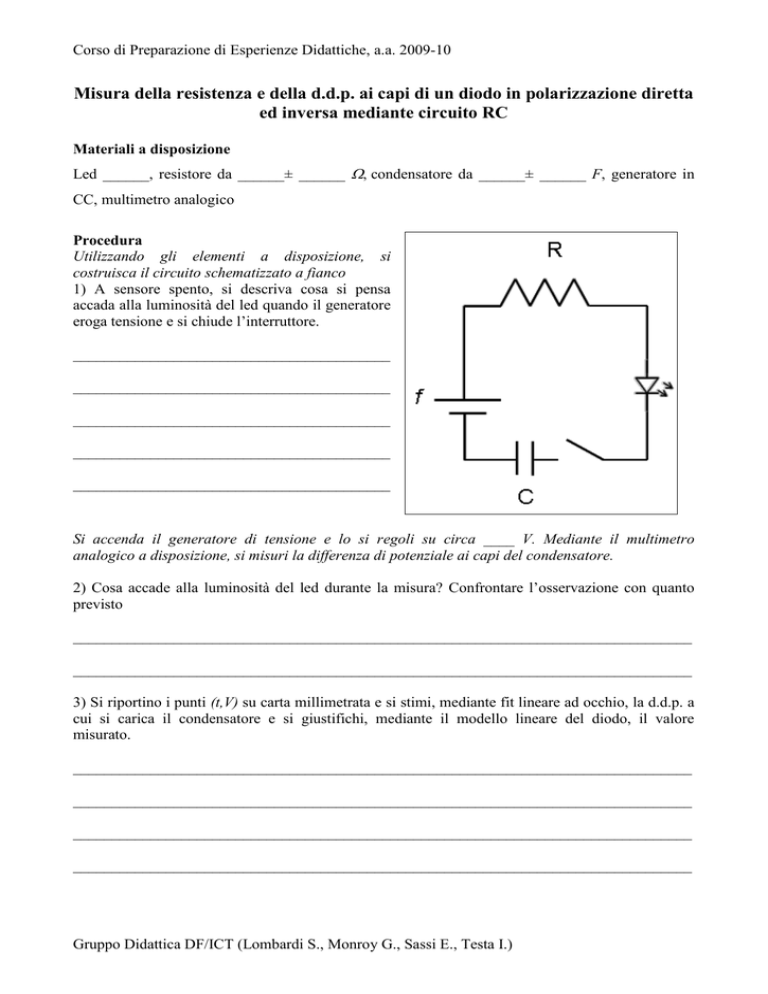

Corso di Preparazione di Esperienze Didattiche, a.a. 2009-10 Misura della resistenza e della d.d.p. ai capi di un diodo in polarizzazione diretta ed inversa mediante circuito RC Materiali a disposizione Led ______, resistore da ______± ______ condensatore da ______± ______ F, generatore in CC, multimetro analogico Procedura Utilizzando gli elementi a disposizione, si costruisca il circuito schematizzato a fianco 1) A sensore spento, si descriva cosa si pensa accada alla luminosità del led quando il generatore eroga tensione e si chiude l’interruttore. _________________________________________ _________________________________________ _________________________________________ _________________________________________ _________________________________________ Si accenda il generatore di tensione e lo si regoli su circa ____ V. Mediante il multimetro analogico a disposizione, si misuri la differenza di potenziale ai capi del condensatore. 2) Cosa accade alla luminosità del led durante la misura? Confrontare l’osservazione con quanto previsto ________________________________________________________________________________ ________________________________________________________________________________ 3) Si riportino i punti (t,V) su carta millimetrata e si stimi, mediante fit lineare ad occhio, la d.d.p. a cui si carica il condensatore e si giustifichi, mediante il modello lineare del diodo, il valore misurato. ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ ________________________________________________________________________________ Gruppo Didattica DF/ICT (Lombardi S., Monroy G., Sassi E., Testa I.) Corso di Preparazione di Esperienze Didattiche, a.a. 2009-10 4) Interpolando la tabella dei punti (t,V) si stimi la resistenza del led. Si giustifichi la procedura utilizzata ________________________________________________________________________________ ________________________________________________________________________________ A condensatore carico, si escluda il generatore e, chiudendo l’interruttore, si misuri nuovamente la d.d.p. ai capi del condensatore 5) Cosa accade alla luminosità del led durante la misura? Confrontare con quanto accaduto nell’esperimento precedente ________________________________________________________________________________ ________________________________________________________________________________ 6) Si riportino nuovamente i punti (t,V) su carta millimetrata e si stimi nuovamente la d.d.p. a cui si carica il condensatore e la resistenza del led ________________________________________________________________________________ ________________________________________________________________________________ Gruppo Didattica DF/ICT (Lombardi S., Monroy G., Sassi E., Testa I.)
