Esame Elettronica L-A (M-Z) Prof. Cecilia Metra
22/03/2004
Nome e Cognome:
Num. di Matricola:

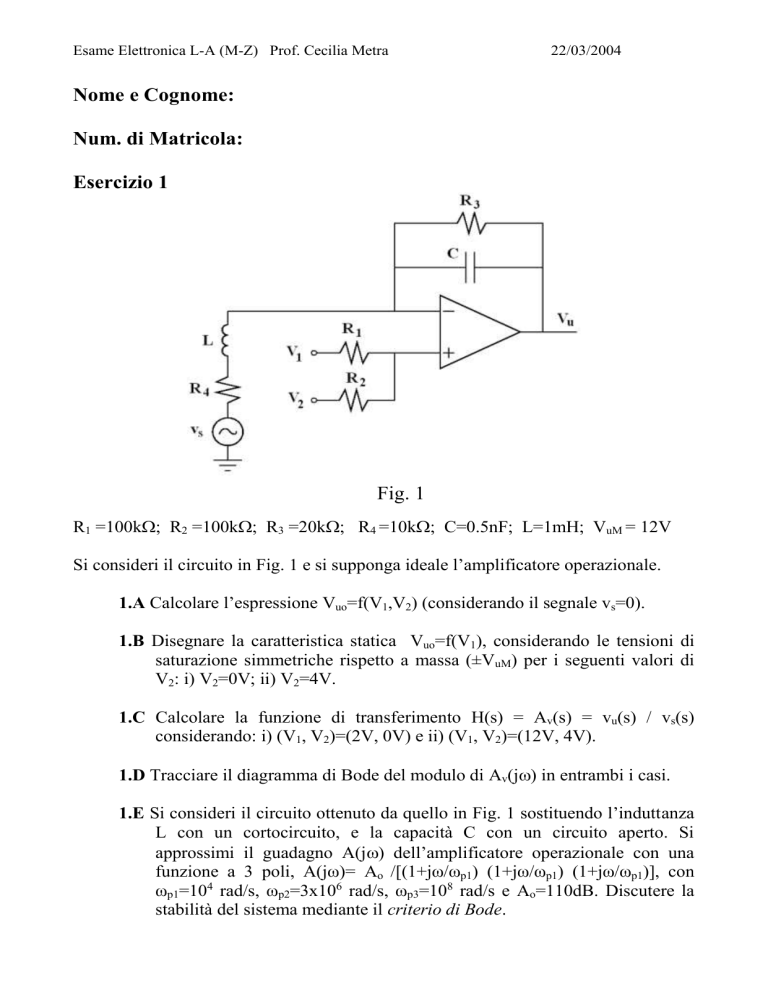

Esercizio 1
Fig. 1
R1 =100k; R2 =100k; R3 =20k; R4 =10k; C=0.5nF; L=1mH; VuM = 12V
Si consideri il circuito in Fig. 1 e si supponga ideale l’amplificatore operazionale.
1.A Calcolare l’espressione Vuo=f(V1,V2) (considerando il segnale vs=0).
1.B Disegnare la caratteristica statica Vuo=f(V1), considerando le tensioni di
saturazione simmetriche rispetto a massa (±VuM) per i seguenti valori di
V2: i) V2=0V; ii) V2=4V.
1.C Calcolare la funzione di transferimento H(s) = Av(s) = vu(s) / vs(s)
considerando: i) (V1, V2)=(2V, 0V) e ii) (V1, V2)=(12V, 4V).
1.D Tracciare il diagramma di Bode del modulo di Av(j) in entrambi i casi.
1.E Si consideri il circuito ottenuto da quello in Fig. 1 sostituendo l’induttanza
L con un cortocircuito, e la capacità C con un circuito aperto. Si
approssimi il guadagno A(j) dell’amplificatore operazionale con una
funzione a 3 poli, A(jω)= Ao /[(1+jω/ωp1) (1+jω/ωp1) (1+jω/ωp1)], con
ωp1=104 rad/s, ωp2=3x106 rad/s, ωp3=108 rad/s e Ao=110dB. Discutere la
stabilità del sistema mediante il criterio di Bode.
Esame Elettronica L-A (M-Z) Prof. Cecilia Metra
22/03/2004
Esercizio 2
Fig. 2
RC =5k; RE =1k; RB1 = 190k; RB2 = 20k; RL = 10k; RS = 50;
VCC = 10V; VT = 25mV; C  
Tr: 0 = F = 100; ro  
Si consideri il circuito in Fig.2.
2.A Calcolare il guadagno di tensione AV =vo/vi.
2.B Calcolare la resistenza d’ingresso Ri (vista dalla porta d’ingresso, come
indicato in figura) ed il guadagno di tensione AVS =vo/vs.
2.C Modificare la topologia del circuito in Fig. 2 (spostando opportunamente la
posizione della rete di carico e della rete d’ingresso) in modo da realizzare
un amplificatore in configurazione a collettore comune.
2.D Spiegare come si comporterebbe il circuito nel caso in cui la resistenza di
carico RL venisse collegata direttamente al collettore del transistore Tr e la
resistenza RS venisse direttamente collegata all’emettitore del transistore
Tr.
