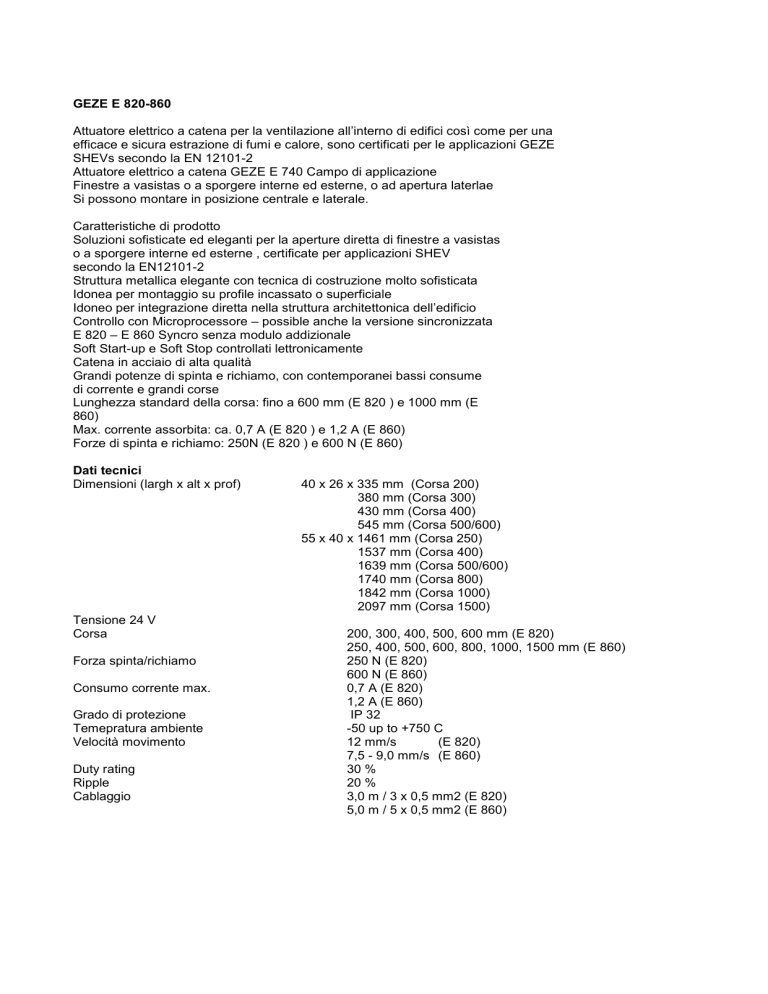

GEZE E 820-860
Attuatore elettrico a catena per la ventilazione all’interno di edifici così come per una
efficace e sicura estrazione di fumi e calore, sono certificati per le applicazioni GEZE
SHEVs secondo la EN 12101-2
Attuatore elettrico a catena GEZE E 740 Campo di applicazione
Finestre a vasistas o a sporgere interne ed esterne, o ad apertura laterlae
Si possono montare in posizione centrale e laterale.
Caratteristiche di prodotto
Soluzioni sofisticate ed eleganti per la aperture diretta di finestre a vasistas
o a sporgere interne ed esterne , certificate per applicazioni SHEV
secondo la EN12101-2
Struttura metallica elegante con tecnica di costruzione molto sofisticata
Idonea per montaggio su profile incassato o superficiale
Idoneo per integrazione diretta nella struttura architettonica dell’edificio
Controllo con Microprocessore – possible anche la versione sincronizzata
E 820 – E 860 Syncro senza modulo addizionale
Soft Start-up e Soft Stop controllati lettronicamente
Catena in acciaio di alta qualità
Grandi potenze di spinta e richiamo, con contemporanei bassi consume
di corrente e grandi corse
Lunghezza standard della corsa: fino a 600 mm (E 820 ) e 1000 mm (E
860)
Max. corrente assorbita: ca. 0,7 A (E 820 ) e 1,2 A (E 860)
Forze di spinta e richiamo: 250N (E 820 ) e 600 N (E 860)
Dati tecnici
Dimensioni (largh x alt x prof)
Tensione 24 V
Corsa
Forza spinta/richiamo
Consumo corrente max.
Grado di protezione
Temepratura ambiente
Velocità movimento
Duty rating
Ripple
Cablaggio
40 x 26 x 335 mm (Corsa 200)
380 mm (Corsa 300)
430 mm (Corsa 400)
545 mm (Corsa 500/600)
55 x 40 x 1461 mm (Corsa 250)
1537 mm (Corsa 400)
1639 mm (Corsa 500/600)
1740 mm (Corsa 800)
1842 mm (Corsa 1000)
2097 mm (Corsa 1500)
200, 300, 400, 500, 600 mm (E 820)
250, 400, 500, 600, 800, 1000, 1500 mm (E 860)
250 N (E 820)
600 N (E 860)
0,7 A (E 820)
1,2 A (E 860)
IP 32
-50 up to +750 C
12 mm/s
(E 820)
7,5 - 9,0 mm/s (E 860)
30 %
20 %
3,0 m / 3 x 0,5 mm2 (E 820)
5,0 m / 5 x 0,5 mm2 (E 860)
