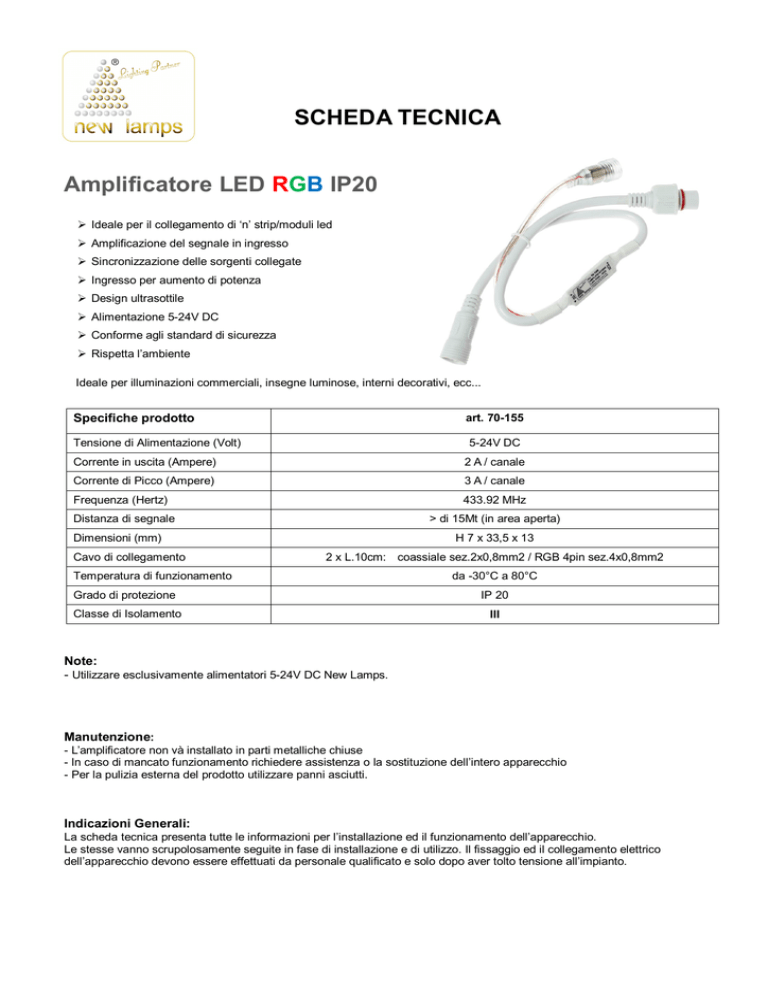

SCHEDA TECNICA Amplificatore LED RGB IP20

SCHEDA TECNICA
Amplificatore LED RGB IP20
 Ideale per il collegamento di ‘n’ strip/moduli led
 Amplificazione del segnale in ingresso
 Sincronizzazione delle sorgenti collegate
 Ingresso per aumento di potenza
 Design ultrasottile
 Alimentazione 5-24V DC
 Conforme agli standard di sicurezza
 Rispetta l’ambiente
Ideale per illuminazioni commerciali, insegne luminose, interni decorativi, ecc...
Specifiche prodotto
art. 70-155
Tensione di Alimentazione (Volt)
5-24V DC
Corrente in uscita (Ampere)
2 A / canale
Corrente di Picco (Ampere)
3 A / canale
Frequenza (Hertz)
433.92 MHz
Distanza di segnale
> di 15Mt (in area aperta)
Dimensioni (mm)
Cavo di collegamento
H 7 x 33,5 x 13
2 x L.10cm: coassiale sez.2x0,8mm2 / RGB 4pin sez.4x0,8mm2
Temperatura di funzionamento
da -30°C a 80°C
Grado di protezione
IP 20
Classe di Isolamento
III
Note:
- Utilizzare esclusivamente alimentatori 5-24V DC New Lamps.
Manutenzione:
- L’amplificatore non và installato in parti metalliche chiuse
- In caso di mancato funzionamento richiedere assistenza o la sostituzione dell’intero apparecchio
- Per la pulizia esterna del prodotto utilizzare panni asciutti.
Indicazioni Generali:
La scheda tecnica presenta tutte le informazioni per l’installazione ed il funzionamento dell’apparecchio.
Le stesse vanno scrupolosamente seguite in fase di installazione e di utilizzo. Il fissaggio ed il collegamento elettrico
dell’apparecchio devono essere effettuati da personale qualificato e solo dopo aver tolto tensione all’impianto.
Informazioni d’utilizzo:
Funzioni dell’Amplificatore:
Ingresso della sorgente luminosa LED RGB
Collegamento all’alimentazione tramite trasformatore.
Tensione di funzionamento tra 5 e 24V DC
Uscita alla fonte luminosa LED RGB
Istruzioni per la corretta installazione:
- L’Amplificatore lavora con tensione dai 5 ai 24V DC.
- In ingresso dal trasformatore il cavo rosso và collegato alla fase, il nero al neutro.
- Sia in ingresso che in uscita del segnale RGB il cavo nero è il comune ed è collegato all’amplificatore al polo positivo +,
mentre i restanti cavi rosso,verde e blu gestiscono il segnale RGB.
-Assicurarsi che la tensione e la potenza dal trasformatore siano idonee all’impiego dei LED
Avvertenze:

L’apparecchio non deve essere manomesso in alcun modo, le uniche operazioni ammesse sono quelle sopra indicate

Prestare particolare cura al dispositivo di controllo, evitando urti o pressioni

Non utilizzare se una qualsiasi parte risultasse danneggiata

Tenere fuori dalla portata dei bambini
La New Lamps non risponde degli eventuali danni alle persone e alle cose causati da operazioni effettuate in modo non conforme alle norme
vigenti sul collegamento elettrico o da personale non abilitato.
Prodotto senza l’uso di manodopera infantile
IP20
Made in P.R.C.
Importato da NEW LAMPS
60021 -
ITALY
