1 - Cattaneo

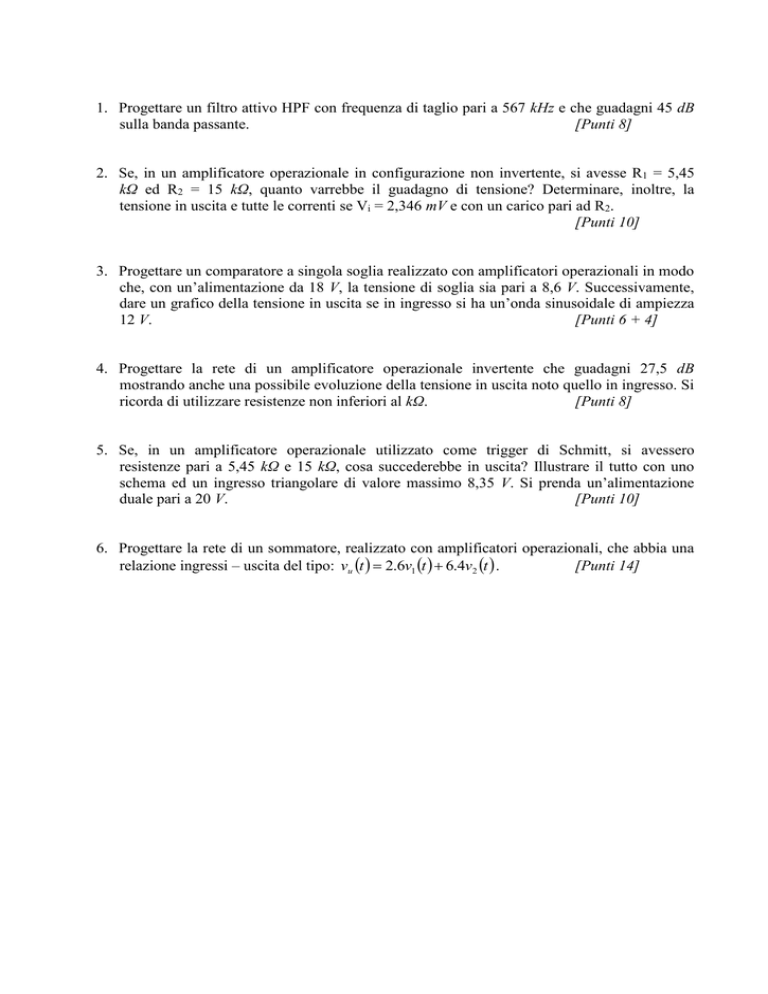

1. Progettare un filtro attivo HPF con frequenza di taglio pari a 567 kHz e che guadagni 45 dB
sulla banda passante.
[Punti 8]
2. Se, in un amplificatore operazionale in configurazione non invertente, si avesse R1 = 5,45
kΩ ed R2 = 15 kΩ, quanto varrebbe il guadagno di tensione? Determinare, inoltre, la
tensione in uscita e tutte le correnti se Vi = 2,346 mV e con un carico pari ad R2.
[Punti 10]
3. Progettare un comparatore a singola soglia realizzato con amplificatori operazionali in modo
che, con un’alimentazione da 18 V, la tensione di soglia sia pari a 8,6 V. Successivamente,
dare un grafico della tensione in uscita se in ingresso si ha un’onda sinusoidale di ampiezza
12 V.
[Punti 6 + 4]
4. Progettare la rete di un amplificatore operazionale invertente che guadagni 27,5 dB
mostrando anche una possibile evoluzione della tensione in uscita noto quello in ingresso. Si
ricorda di utilizzare resistenze non inferiori al kΩ.
[Punti 8]
5. Se, in un amplificatore operazionale utilizzato come trigger di Schmitt, si avessero
resistenze pari a 5,45 kΩ e 15 kΩ, cosa succederebbe in uscita? Illustrare il tutto con uno
schema ed un ingresso triangolare di valore massimo 8,35 V. Si prenda un’alimentazione
duale pari a 20 V.
[Punti 10]
6. Progettare la rete di un sommatore, realizzato con amplificatori operazionali, che abbia una
relazione ingressi – uscita del tipo: vu t   2.6v1 t   6.4v2 t  .
[Punti 14]
