Tecnologie spaziali per l`analisi del territorio

Le tecnologie geospaziali per
l’analisi del territorio:
estrarre informazioni dai dati telerilevati
pkm026-442-1.0
Conferenza GIT - Molfetta – 14/06/2011
Profilo: Planetek Italia S.r.l.
Settore di riferimento: Geomatica, Osservazione della Terra e Infrastrutture di Dati Spaziali
„
Clientela Target: PA Centrali e Locali, Enti ed Agenzie di Ricerca, Società Private
„
Proprietà: PMI, quattro soci fondatori
„
Gruppo: controlla Geo-K S.r.l. e Planetek Hellas E.p.e. (Grecia), socio di GAP S.r.l.
„
Economics: triennio 2007-2009 valore della produzione circa 15 M€
„
Risorse Umane: 43 dipendenti con età media di 32 anni (85% laureati)
„
Principali referenze: ASI, ESA, UE, MATT, ISPRA, ENEA, Varie PAL
„
Principali collaborazioni: AIT, AMFM, AIPAS, Distretto Aereospazio Puglia, PoliBA, IUAV
Dati
Sviluppo Sistemi
immagini
Elaborazione
di algoritmi
Generazione
Elaborazione
Reselling
Distribuzione
CATENA DEL VALORE
„
Sviluppo
SW
Reselling
SW
Servizi Professionali
Formazione
System
Integration
Consulenza
Supporto
I principali satelliti di osservazione della Terra
I sensori
Determina la
distanza
dell’oggetto
dal tempo di
andata e
ritorno del
segnale
passive
active
I sensori
Ogni sensore é caratterizzato da quattro proprietà:
9 la risoluzione spaziale
la capacità di distinguere dettagli geometrici
9 la risoluzione radiometrica
la capacità di distinguere variazioni all’interno di una banda
9 la risoluzione spettrale
la capacità distinguere diverse lunghezze d’onda
9 la risoluzione temporale
la capacità del sensore di acquisire la stessa area nel tempo
Come acquisiscono i satelliti ad altissima risoluzione
IKONOS
9
9
9
9
Altezza orbita: 681 km
Inclinazione orbita: 98,1°
Tempo di rivisita: 3 giorni (ad una risoluzione di 1 metro)
Swath: 11,3 Km al Nadir
Bande
spettrali
Lunghezza
d’onda [µm]
Risoluzione
spaziale
Risoluzione
radiometrica
1 (blue)
0.40 - 0.52
4m
8/11 bit
2 (green)
0.52 - 0.60
4m
8/11 bit
3 (red)
0.63 - 0.69
4m
8/11 bit
4 (NIR)
0.76 - 0.90
4m
8/11 bit
5 Pan
0.45 - 0.90
1m
8/11 bit
WorldView-2
Bande
Spettrali
0.40 – 0.45
(coastal)
Risoluzione
spaziale
1.84 m
0.45 – 0.51
(blu)
1.84 m
0.51 – 0.58
(green)
1.84 m
0.585 – 0.625
(yellow)
1.84 m
0.63 – 0.69
(red)
1.84 m
0.705 – 0.745
(Red-Edge)
1.84 m
0.77 – 0.895
(NIR1)
1.84 m
0.860 – 1.04
(NIR2)
1.84 m
0.45 – 0.90
(Pan)
0.46 m
WorldView-2
Coastal Band
utile per lo studio di aree costiere, grazie alle sue caratteristiche di penetrazione nell`acqua,
e ideale per migliorare i risultati nei processi di correzione atmosferica;
la Yellow Band
molto importante per rendere meglio i colori naturali delle immagini e per ottimizzare i
processi di classificazione;
la Red Edge Band
fondamentale per l`analisi approfondita delle condizioni di salute della vegetazione;
la Near Infrared 2 Band
una seconda banda nell`infrarosso vicino, meno influenzata dalle condizioni atmosferiche,
estremamente utile a supporto dell'analisi della vegetazione e delle biomasse.
WorldView-2
Altissima
risoluzione ed
elevata
accuratezza
WorldView-2
Migliore capacità di acquisizione in modalità stereo
WV-2 ha la capacità di acquisire in modalità
stereo e multispettrale fino a 6950km² in un
singolo passaggio
WorldView-2
Analisi batimetriche
La Coastal Blu Band consente
di migliorare l’accuratezza ed il
livello di dettaglio delle analisi
batimetriche, grazie alla sua
capacità di penetrazione
dell’acqua che può arrivare fino
ad una profondità di 20 m.
Immagine WV-2 Natural Color - Aitutaki Lagoon
WorldView-2
Immagine WV-2 (C, G, B)
Aitutaki Lagoon
Immagine WV-2 (NIR1, RE, R)
Aitutaki Lagoon
WorldView-2
Mappatura degli
habitat acquatici
QuickBird
Bande
Spettrali
Risoluzione
spaziale
0.45 – 0.52
(blu)
2.44 m
0.52 – 0.60
(green)
2.44 m
0.63 – 0.69
(red)
2.44 m
0.76 – 0.90
(NIR)
2.44 m
0.45 – 0.90
(Pan)
0.61 m
WorldView-1
Bande
Spettrali
Risoluzione
spaziale
0.40 – 0.90
(Pan)
0.50 m
Geoeye-1
Bande
Spettrali
Risoluzione
spaziale
0.45 – 0.52
(blu)
1.64 m
0.52 – 0.60
(green)
1.64 m
0.62 – 0.69
(red)
1.64 m
0.76 – 0.90
(NIR)
1.64 m
0.45 – 0.90
(Pan)
0.41 m
Spot 5
Bande
Spettrali
Risoluzione
spaziale
0.50 – 0.59
(green)
10 m
0.61 – 0.68
(red)
10 m
0.78 – 0.89
(NIR)
10 m
1.58 – 1.75
(SWIR)
20 m
0.48 – 0.71
(Pan)
2.5 - 5 m
TerraSAR-X
Bande
Spettrali
Risoluzione
spaziale
Banda X
1 – 3 - 16 m
Come acquisiscono i satelliti radar
TerraSAR-X
Planetek Italia gestisce direttamente la
programmazione per le nuove acquisizioni:
1. Verificare quali sono i passaggi utili del satellite
sulla AOI (area d'interesse).
2. scegliere quelli che maggiormente soddisfano i
requisiti utente in termini di parametri di
acquisizione (orbita ascendente/discendente,
angolo di incidenza, ecc.).
3. creare un sales order con tutte le caratteristiche
finali del prodotto desiderato (polarizzazione,
livello di processamento, ecc.).
4. sottopore l'ordine direttamente alla DLR
(l'Agenzia Spaziale Tedesca) per l'approvazione.
COSMO-SkyMed
Sviluppato dall’Agenzia Spaziale Italiana in
cooperazione con il Ministero della Difesa
Una costellazione di quattro satelliti identici,
dotati di radar ad apertura sintetica (SAR) che
lavorano in banda X
Il lancio del primo satellite è avvenuto a metà
del 2007, seguito dal secondo nel dicembre
dello stesso anno e dal terzo a ottobre 2008. Il
lancio del quarto satellite avverrà entro il 2010
Una volta completato, il sistema sarà in grado di
effettuare fino a 450 riprese al giorno della
superficie terrestre, pari a 1.800 immagini
radar, ogni 24 ore.
Modelli Digitali Altimetrici - WES
Specifiche tecniche
Risoluzione
1m
Accuratezza
Altimetrica
25 – 50 cm
(relativa, in
funzione della
disponibilità di
GCP)
1m (assoluta)
Accuratezza
Planimetrica
4,1 m CE 90
Formato file
GeoTIFF
Sistema di
proiezione
Secondo
requisiti utente
Modelli Digitali Altimetrici - NEXTMap
DSM
Specifiche tecniche
Risoluzione
5m
Accuratezza
Altimetrica
1m RMSE
Accuratezza
Planimetrica
4,1 m CE 90
Formato file
GeoTIFF
Sistema di
proiezione
Geografico
DTM
Modelli Digitali Altimetrici – Spot DEM
Specifiche tecniche
Risoluzione
20 m
Accuratezza
Altimetrica
20 m
Accuratezza
Planimetrica
30 m
Formato file
GeoTIFF
Sistema di
proiezione
UTM WGS 84
Modelli Digitali Altimetrici – TanDEM-X
Specifiche tecniche
Risoluzione
10 m
Accuratezza
Altimetrica
10 m
Accuratezza
Planimetrica
10 m
Formato file
ASCII
Sistema di
proiezione
UTM WGS 84
PRECISO Italia
Caratteristiche del prodotto
• Dati di input: Immagini aggiornate da
satellite WorldView 1-2, Quickbird,
Ikonos, Kompsat-2, TerraSAR-X, etc.
• Stessa accuratezza geometrica delle
cartografie analogiche e digitali in pari
scala
• Formato ECW / JPEG 2000 / TIFF
• UTM WGS 84
• GIS ready
• Nessuna cartografia di riferimento da
fornire
I satelliti ad altissima risoluzione
Punti di forza
9 Acquisizioni rapide su aree vaste
I satelliti sono in grado di acquisire fino a diverse migliaia di
km² al minuto
9 Programmazione e Controllo diretto del satellite
Pieno controllo del satellite 24 ore al giorno, 7 giorni alla
settimana.
9 Accesso diretto al satellite
Analisi delle condizioni meteo in real-time (fino a 30 minuti
prima del passaggio del satellite)
Downlink diretto dei dati dal satellite
9 Velocità di acquisizione e di consegna
Produzione dei dati in-house
Pronta produzione e consegna dei dati via FTP
Possibilità di programmare acquisizioni in priority tasking
(fino a pochi giorni dalla data dell’ordine)
Le coperture satellitari
Punti di forza: acquisizioni su aree vaste
Estate 2004: Copertura della pianura
Veneta (oltre 11.000 kmq)
Estate 2005: Copertura Provincia di Bari.
(oltre 5.000 kmq)
2005 - 2006: Copertura dell’intera Regione
Sardegna (oltre 24.000 kmq)
Estate 2007: linea di costa delle Marche e
Abruzzo (oltre 4.000 kmq)
2008
•Parco Nebrodi (1000 kmq in 1giorno)
•Comunità Montana Catria e Nerone
•Provincia di Ancona
Acquisizioni su aree vaste
Estate 2004: In meno di tre mesi è stata
effettuata un’acquisizione di oltre
11.000 kmq sul Veneto.
Acquisizioni su aree vaste
Estate 2005: Copertura Provincia di Bari.
(oltre 5.000 kmq)
Acquisizioni su aree vaste
2006: Completata la copertura dell’intera
Regione Sardegna.
La banca dati IKONOS è stata utilizzata per:
• aggiornamento della Carta dell'Uso del Suolo
della RAS;
• realizzazione delle cartografie tematiche e
degli strumenti urbanistici dei Comuni della
Sardegna adeguati al Piano Paesaggistico
Regionale e Piano di Assetto Idrogeologico;
• come supporto per delimitare le aree
incendiate nelle zone della Sardegna colpite
dalle catastrofi alluvionali.
Acquisizioni su aree vaste
2007: Copertura litorali costieri (Marche e Abruzzo)
Acquisizioni su aree vaste
2008: Comunità Montana Catria e Nerone
2008: Provincia di Ancona
2008: Parco Nebrodi (Sicilia)
Acquisizioni su aree vaste
2009: Congo Pointe Noire Nerone
Acquisizioni su aree vaste
2009: Algeria
Come estrarre le informazioni dalle immagini
Definizione
Insieme di di Telerilevamento
9
9
9
9
teorie
strumenti
tecniche
mezzi interpretativi
che consentono di acquisire
informazioni qualitative e
quantitative su oggetti,
superfici o fenomeni mediante
dispositivi non a contatto
diretto con essi
Come estrarre le informazioni dalle immagini
Come estrarre le informazioni dalle immagini
Come estrarre le informazioni dalle immagini
Come estrarre le informazioni dalle immagini
Come estrarre le informazioni dalle immagini
Come estrarre le informazioni dalle immagini
Composizioni RGB di immagini multispettrali
TM1 = Blu visibile
TM2 = Verde visibile
TM3 = Rosso visibile
Falsi colori naturali
Live Demo: ERDAS IMAGINE

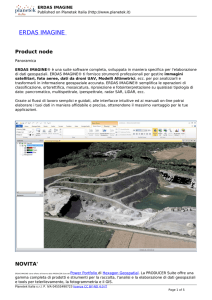

ERDAS IMAGINE 2011
Geocoding
Aerial
Roads
Hybrid
ERDAS IMAGINE 2011
¾ Sincronizza il viewer di
IMAGINE col viewer di
Google Earth;
¾ Esporta annotazioni
direttamente in Google
Earth.
ERDAS IMAGINE 2011
Supporto nativo nuovi sensori (WorldView-2)
ERDAS IMAGINE 2011
Nuovo algoritmo di data fusion per WV-2: HCS Pan Sharpening
.5 Meter Panchromatic
2 Meter 8 band MS
0.5 Meter 8 band MS
ERDAS IMAGINE 2011
¾ Dynamic Text: tool di inserimento delle informazioni contenute nei
metadata come report di mappa (NITF);
ERDAS IMAGINE 2011
¾ Inset View: finestre di zoom dinamico per evidenziare target di interesse,
sullo stesso layer o su layer diversi.
ERDAS IMAGINE 2011
¾ Send to: Rapida interazione con la suite Microsoft
Office per creare velocemente presentazioni e
report di lavoro
ERDAS IMAGINE 2011
Misurazione di altezze anche da immagini monoscopiche
ERDAS IMAGINE 2011
Gestisci la tua infrastruttura hardware ed aumenta la tua produttività con il
distributed processing in ERDAS IMAGINE e LPS
ERDAS IMAGINE 2011
Terrain Preparation Tool
3D ASCII - 3D Shape – DTED – DWG – DXF - LIDAR (.LAS) – Raster DEM – SRTM - TIN
ERDAS IMAGINE 2011
Nuovo algoritmo per identificare cambiamenti sottrattivi o additivi
Tutte le risorse su ERDAS
Tutto su ERDAS
www.planetek.it/erdas
ERDAS Video Tutorial
www.youtube.com/user/ERDASvideotutorial
Webinars
www.erdas.com/Resources/Webinars
ERDAS Labs
http://labs.erdas.com/default.aspx
Demo ERDAS APOLLO http://demo.erdas.com/
ERDAS TV
www.erdas.com/Resources
Novità
http://erdasnews.planetek.it
Corsi
www.planetek.it/corsi.asp
Su web e Social Network
‰
Il blog italiano ERDAS News Italia
http://erdasnews.planetek.it/
‰
Il sito istituzionale Planetek Italia
http://www.planetek.it/
‰
Planetek Italia su web e social network
http://blog.planetek.it/
http://www.facebook.com/Planetek
http://twitter.com/planetek
‰
Per informazioni
commerciali:
Planetek Italia
Tel. 080 9644200
[email protected]
