Guaina per il controllo del campo elettrico

Guaine per applicazioni di media tensione

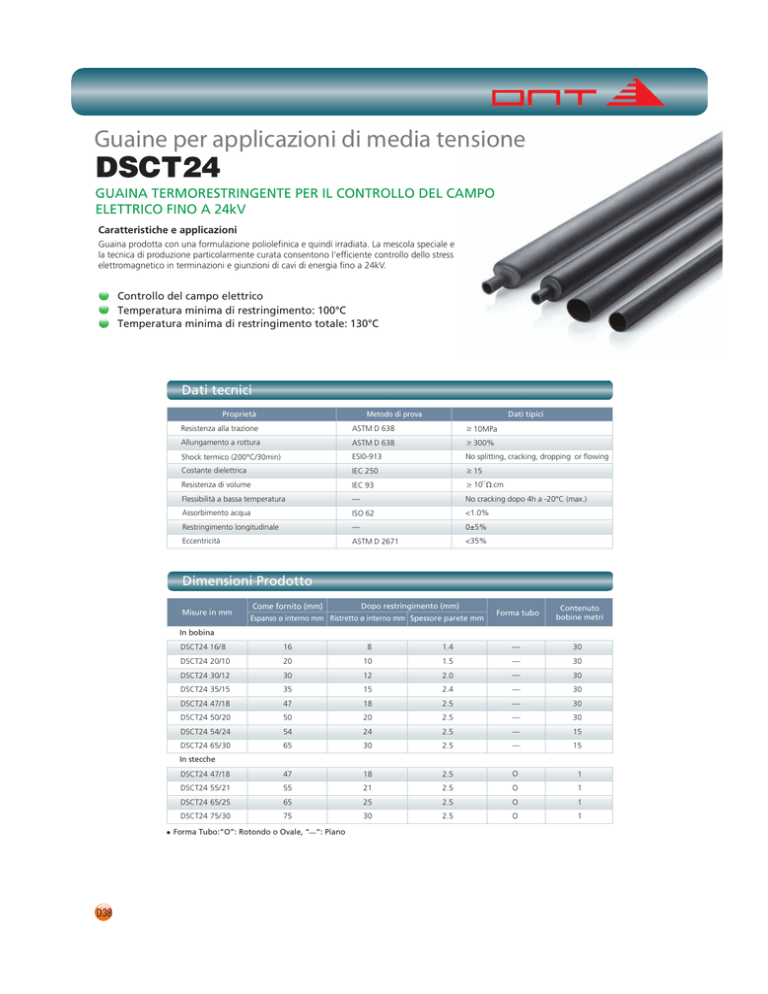

DSCT24
GUAINA TERMORESTRINGENTE PER IL CONTROLLO DEL CAMPO
ELETTRICO FINO A 24kV
Caratteristiche e applicazioni
Guaina prodotta con una formulazione poliolefinica e quindi irradiata. La mescola speciale e
la tecnica di produzione particolarmente curata consentono l'efficiente controllo dello stress
elettromagnetico in terminazioni e giunzioni di cavi di energia fino a 24kV.
Controllo del campo elettrico
Temperatura minima di restringimento: 100°C
Temperatura minima di restringimento totale: 130°C
Dati tecnici
Proprietà
Metodo di prova
Dati tipici
Resistenza alla trazione
ASTM D 638
10MPa
Allungamento a rottura
ASTM D 638
300%
Shock termico (200°C/30min)
ESI0-913
Costante dielettrica
IEC 250
15
Resistenza di volume
IEC 93
1011Ω.cm
Flessibilità a bassa temperatura
—
No cracking dopo 4h a -20°C (max.)
Assorbimento acqua
ISO 62
<1.0%
Restringimento longitudinale
—
0±5%
Eccentricità
ASTM D 2671
<35%
No splitting, cracking, dropping or flowing
Dimensioni Prodotto
Misure in mm
Come fornito (mm)
Dopo restringimento (mm)
Espanso ø interno mm Ristretto ø interno mm Spessore parete mm
Forma tubo
Contenuto
bobine metri
In bobina
DSCT24 16/8
16
8
1.4
—
30
DSCT24 20/10
20
10
1.5
—
30
DSCT24 30/12
30
12
2.0
—
30
DSCT24 35/15
35
15
2.4
—
30
DSCT24 47/18
47
18
2.5
—
30
DSCT24 50/20
50
20
2.5
—
30
DSCT24 54/24
54
24
2.5
—
15
DSCT24 65/30
65
30
2.5
—
15
DSCT24 47/18
47
18
2.5
O
1
DSCT24 55/21
55
21
2.5
O
1
DSCT24 65/25
65
25
2.5
O
1
DSCT24 75/30
75
30
2.5
O
1
In stecche
Forma Tubo:“O”: Rotondo o Ovale, “—”: Piano
D38
Guaine per applicazioni di media tensione
DSCT36
GUAINA TERMORESTRINGENTE PER IL CONTROLLO DEL CAMPO
ELETTRICO FINO A 36kV
Caratteristiche e applicazioni
Guaina prodotta con una formulazione poliolefinica e quindi irradiata. La mescola speciale e
la tecnica di produzione particolarmente curata consentono l'efficiente controllo dello stress
elettromagnetico in terminazioni e giunzioni di cavi di energia fino a 36kV.
Controllo del campo elettrico
Temperatura minima di restringimento: 100°C
Temperatura minima di restringimento totale: 130°C
Dati tecnici
Proprietà
Metodo di prova
Resistenza alla trazione
ASTM D 638
Allungamento a rottura
ASTM D 638
Dati tipici
10MPa
300%
No splitting, cracking, dropping or flowing
Shock termico (200°C/30min)
ESI09-13
Costante dielettrica
IEC 250
30
Resistenza di volume
IEC 93
1010Ω.cm
Flessibilità a bassa temperatura
—
No cracking dopo 4h a -20°C (max.)
Assorbimento acqua
ISO 62
<1.0%
Restringimento longitudinale
—
0±5%
Eccentricità
ASTM D 2671
<35%
Dimensioni Prodotto
Misure in mm
Come fornito (mm)
Dopo restringimento (mm)
Espanso ø interno mm Ristretto ø interno mm Spessore parete mm
Forma tubo
Contenuto
bobine metri
In bobina
47
18
2.5
—
30
DSCT36 55/21
55
21
2.5
O
1
DSCT36 65/25
65
25
2.5
O
1
DSCT36 75/30
75
30
2.5
O
1
DSCT36 95/45
95
45
3.0
O
1
DSCT36 47/18
In stecche
Forma Tubo:“O”: Rotondo o Ovale, “—”: Piano
D39
