Serie K - Seneca

6,2 mm
102,5 mm
93,1 mm
Conformità
6,2
mm
0.1%
INGOMBRI
RIDOTTI
LA MIGLIORE CLASSE
DI PRECISIONE
M
Serie K
e & Designed
taly
CONVERTITORI ISOLATI COMPATTI
MASSIMA PRECISIONE, MINIMO INGOMBRO
19,2.. 30 Vdc
Connettori bus per guide di supporto (K-BUS),
inseribili a scatto su guide 35 mm EN 60715
0,2..2,5 mm2
8 mm
sì
sì
21..25 mA (24 Vdc)
7,5 mA
500 mW
16 bit
50 o 60 Hz (programmabile)
DIP switch, software
Aggiuntivo per stabilizzazione lettura
93,1 x 6,2 x 102,5 mm
1,5 KV (50 Hz, 1 min)
Digitale (optoaccoppiatore)
Calcolo floating point 32 bit
Nero
PBT
45 g
-20..+65 °C
-40..+85 °C
10..90 % non condensante
A molla e/o BUS
IP 20
CE, UL-UR CSA, EN 61010-1, EN 61000-6-4,
EN 61000-6-2
ad
I
in
Serie K
Tensione di alimentazione*
Ponticellamento tensione
di alimentazione
Sezione dei conduttori
Spellatura conduttori
Alimentazione su morsetti laterali
Hot swapping
Max corrente assorbita*
Consumo in assenza di carico 25°C
Potenza dissipata max
Conversione A/D
Reiezione
Configurabilità
Filtro
Dimensioni
Isolamento
Tecnica di isolamento
Elaborazione
Colore
Materiale custodia
Peso
Temperatura funzionamento
Temperatura immagazzinamento
Umidità
Connessione
Grado di protezione
100%
Serie K
CONVERTITORI ISOLATI COMPATTI
ON
OFF
SW1
SW2
CONFIGURAZIONE
FLESSIBILE
DA DIP-SWITCH
ISOLAMENTO
A 3 VIE
+
-
-20..+65°C
19.2..30
Vdc
AMPIO RANGE
TEMPERATURA
OPERATIVA
* eccetto versioni loop powered
ASSORBIMENTO
RIDOTTO
OMOLOGAZIONI
INTERNAZIONALI
ALIMENTAZIONE
SU MORSETTO
O DISTRIBUITA
CONVERSIONE
MULTISTANDARD
MASSIMA
CONVENIENZA
COLLEGAMENTI E INSTALLAZIONE
EASY
SETUP
>500.000 h
PROGRAMMAZIONE
DA PC
ELEVATA
AFFIDABILITÀ
TABELLA RIASSUNTIVA
TIPO DI CONVERSIONE
CODICE
STRUMENTO
COLLEGAMENTO BASATO
SU MORSETTI A MOLLA
CONNETTORE
K-BUS
CONNETTORE
K-BUS
TECNICHE DI ALIMENTAZIONE
Alimentazione distribuita
tramite K-SUPPLY e K-BUS
(fino a 75 moduli)
NET
POWER SUPPLY
2
+
Alimentazione distribuita
con connettore K-BUS a 2
slot (fino a 16 moduli)
K-SUPPLY
K-SUPPLY
BUS
K111
K-BUS
2
K112
Scale pretarate ±25.. ± 2.000 mV
Pt100 -150..+650°C
K109PT1000 Pt1000 200..+210°C - EN 60751/A2 - ITS90
K-SUPPLY
Pt100 (-200..+650°C); Ni100 (-60..+250°C)
-
K120RTD EN 60751/A2 – ITS90
+
-
K109TC
+
1
K-Line modules supply
distribution bus
TC J,K,R,S,T,E,B,N - ITS90
CONVERTITORI SERIALI
K107A RS485
K107B RS232
K107USB RS485
+
+
-
+
+
-
0,1%
-20..+65°C
Software
(EASY SETUP)
1
1
1,5 kVac
0,1%
-20..+65°C
DIP switch
1
1
1,5 kVac
0,1%
-20..+65°C
DIP switch
1
1
1,5 kVac
0,1%
-20..+65°C
DIP switch
1
2
1,5 kVac
-10..+65°C
DIP switch, software
(EASY SETUP)
1
2
1,5 kVac
-10..+65°C
DIP switch
1
1
1,5 kVac
0,1%
-20..+65°C
DIP switch
1
1
1,5 kVac
0,1%
-20..+65°C
DIP switch
1
1
1,5 kVac
0,1%
-20..+65°C
DIP switch
Corrente 4..20 mA; 20..4 mA
1
1
0,1%
-20..+65°C
DIP switch, software
(EASY SETUP)
Corrente 0/4..20 mA; 20..4/0 mA
Tensione 0..10 V; 10..0 V; 0/1..5 V
1
2
1,5 kVac
0,1%
-20..+65°C
DIP switch
RS485
RS485
USB 1.0 / 2.0
1
1
1
1
1
1
1,5 kVac
1,5 kVac
1,5 kVac
-20..+65°C
-20..+65°C
-20..+65°C
DIP switch
DIP switch
DIP switch, software
Corrente 0/4..20 mA; 20..4/0 mA
Tensione 0/1..5 V; 0/2..10 V;
Corrente 0/4..20 mA; 20..4/0 mA
Tensione 0/1..5 V; 0/2..10 V;
Corrente 0/4..20 mA; 20..4/0 mA
Tensione 0/1..5 V; 0/2..10 V
Corrente 0/4..20 mA; 20..4/0 mA
Tensione 0..10 V; 10..0 V; 0/1..5 V
Corrente 0/4..20 mA; 20..4/0 mA
Tensione 0..10 V; 10..0 V; 0/1..5 V
Corrente 0/4..20 mA; 20..4/0 mA
Tensione 0..10 V; 10..0 V; 0/1..5 V
-
POWER SUPPLY
Alimentazione ridondante
1,5 kVac
Corrente 4..20/ 20..4 mA
Contatto meccanico, normato IEC1131.2 tipo 1, NAMUR
(DIN19234, EN60947-5-6), 2/3 fili NPN o PNP (12 o 22 V), PNP
Reed, fotocellula, dispositivi AICHI.
Contatto meccanico, normato IEC1131.2 tipo 1, NAMUR
(DIN19234, EN60947-5-6), 2/3 fili NPN o PNP (12 o 22 V), PNP, NPN
Reed, fotocellula, dispositivi AICHI.
CONVERTITORI DI TEMPERATURA
K109PT
+
BUS
K109S
K109PT-HPC Pt100 -200..+160°C
2
1
OUT
Corrente (4..20 / 20..4 mA); Tensione (30V; ±150 mV)
Potenziometro (500 Ω..10 k Ω); Resistenza fino a 1.760 Ω
RTD (Pt100: -200..+650°C; Ni100: -60..+250°C; Pt500:
-200..+650 °C; Pt1000: -200..+200°C)
TC (J,K,R,S,T,E,B,N) - EN 60584
Corrente 0/4..20 mA
Tensione 0/1..5 V; 0/2..10 V; 0..15/30 V
Corrente 0/4..20 mA
Tensione 0/1..5 V; 0/2..10 V;
CONVERTITORI IMPULSIVI / DIGITALI
K-BUS
K-SUPPLY
-
K109UI
K109LV
1
1
IN
ISOLAMENTO CLASSE DI TEMPERATURA
MAX
PRECISIONE OPERATIVA
CONFIGURAZIONE
N°
USCITE
POWER SUPPLY
1
NET
Collegamento a più bus
NET
Collegamento con ingressi
in parallelo (uscita 2 A)
POWER SUPPLY
NET
3
Via Austria, 26 • 35127 Padova - (I) - Tel. +39 049 87.05.359
Fax +39 049 87.06.287 • www.seneca.it • [email protected]
Le informazioni riportate in questo documento potranno essere modificate o integrate senza preavviso per esigenze tecniche e commerciali. Le immagini
e gli schemi proposti sono da ritenersi indicativi e non vincolanti. Neppure si possono escludere discordanze e imprecisioni nonostante la continua
ricerca della perfezione. Il contenuto di questo documento è comunque sottoposto a revisione periodica. Riproduzione vietata se non autorizzata.
SERIEK_1402IT
SISTEMA SMART SUPPLY
SISTEMA SMART SUPPLY
ALTRE CARATTERISTICHE
N°
INGRESSI
CONVERTITORI ANALOGICI / UNIVERSALI
ESTRAZIONE DEL MODULO
DALLA GUIDA
K121
Ad eccezione di quelli “loop powered” non provvisti di alimentazione da
bus, i condizionatori di segnale della Serie K, offrono 3 possibilità di ali- ALIMENTAZIONE DIRETTA SUL MORSETTO A
mentazione una in tecnica tradizionale e due tramite il sistema distribuito MOLLA
SMART SUPPLY. L’alimentazione diretta dei moduli prevede il collegamento della sorgente (24 Vdc) ai morsetti di ciascuno strumento. Il sistema
SMART SUPPLY si basa invece sull’utilizzo del connettore espandibile
K-BUS. Fino a circa 16 moduli la distribuzione dell’alimentazione tramite
bus avviene alimentando un solo modulo, posto che l’assorbimento totale sia inferiore a 400 mA. K-SUPPLY, accessorio dotato di protezioni da
sovratensioni e filtro di modalità differenziale, alimenta batterie fino a 75
moduli, con assorbimento totale massimo di corrente pari a 1,6 A (circa
21 mA per modulo). E’ inoltre dotato di 2 ingressi indipendenti che ne
consentono l’utilizzo come sistema di alimentazione ridondante, garantendo la presenza dell’alimentazione anche nel caso in cui la sorgente di
uno degli ingressi venga a mancare.
SEGNALI / INTERFACCE
w w w . s e n e c a . i t
GAMMA DEI PRODOTTI
CONVERTITORI ANALOGICI / UNIVERSALI
K121
Isolatore - convertitore universale (mA, V, mV Ohm, RTD, TC) loop powered
K109UI
Isolatore - convertitore V-I / V-I
CONVERTITORI DIGITALI / IN FREQUENZA
CONVERTITORI SERIALI
K112
K107A
Accoppiatore digitale isolato a doppio canale di uscita
19,2...30 Vdc
mA
V
mV
mA
mA
Input
K109S
V
INGRESSO
ATTIVO
Power
Supply
Power
Supply
mV
Funzioni speciali
LINEARIZZAZIONE
ESTRAZIONE RADICE
INVERSIONE DI SCALA
V
Output
Input
Fino a
115
kbps
K107USB
InPuT
ouTPuT / PoweR SuPPLy
Thermocouple
(J,K,R,S,T,B,E,N), EN 60584
4..20 mA
RTD (Pt100, Pt500, Pt1000,
Ni100) 2/3/4 wires
Potentiometer
500 Ω -10 KΩ
Custom curve
linearization
-
Sensors /
Transducers
Level
Flow
Pressure
Volume
Humidity
Speed
Acceleration
Force
…
Input
Voltage
7..30 Vdc
+
K109UI
+
-
Max 4-20 mA
V
PLC with active input
mV
+
Batteries
12/24 Vdc
(100A)
mA
K121
Ω
Isolatore - convertitore seriale RS485/USB
Power
Supply
mA
Output
RS485
HALF
DUPLEX
Monitoraggio batterie
19,2..30 Vdc
Power
Supply
Input
NPN
RS485
Max
400 kHz
Isolatore - convertitore seriale RS232/RS485
19,2...30 Vdc
Power
Supply
PNP
Output
Input
19,2..30 Vdc
RS485
K107B
Isolatore - convertitore shunt / V-I
19,2...30 Vdc
V
Output
Input
K109LV
Isolatore - convertitore V-I / V-I con ingresso attivo
mA
V
LOOP
POWERED
Funzioni speciali
LINEARIZZAZIONE
ESTRAZIONE RADICE
INVERSIONE DI SCALA
mA
Conversione e trasmissione segnale in analogico per loop
4..20 mA collegato in tecnica 2 fili
Isolatore - convertitore ripetitore seriale RS485/RS485
ALIMENTAZIONE
SENSORI
19,2..30 Vdc
Power
Supply
Output
ESEMPI APPLICATIVI
RS232
mA
RS485
RS485
HALF
DUPLEX
ALIMENTAZIONE
VIA USB
RS485
Conversione, isolamento e ritrasmissione segnale
analogico da sensore 2 fili
Conversione della temperatura da Pt100 in un
segnale analogico standard
PLC with active input
V
Fino a
115
kbps
Modbus
Pt100
+25 °C
CONVERTITORI DI TEMPERATURA
ACCESSORI
K109PT
19,2...30 Vdc
Power
Supply
Pt100
mA
Output
Input
Alimentatore ridondante con protezione da sovratensioni
mA
V
мА
19,2..30Vdc
K109S
Alimentazione: 19,2..30 Vdc
Interfaccia 1: N°2 ingressi con terminale negativo in comune, max 4° per
morsetto
Interfaccia 2: Alimentazione, max caduta di tensione 300 mV
Funzioni speciali: filtro di modo differenziale, protezione da sovratensioni
integrata, collegamento con alimentazione ridondante, a più bus e con
ingressi in parallelo
EN
60175
Power
Supply
Output
V
Input
K-SUPPLY
Connettore espandibile a 2 slot
Isolatore - convertitore Pt100 / V-I ad alta precisione
19,2...30 Vdc
Pt1000
K-BUS
K109PT-HPC
Isolatore - convertitore Pt100 / V-I
4...20
K109PT
Misura e conversione della corrente di stringa
0/4...2
0 мА
Conversione e ritrasmissione valore di temperatura
da termocoppia
4..20 mA
Power Supply
19,2..30Vdc
+ -
K120RTD
K109PT1000
Isolatore - convertitore Pt1000 / V-I
Convertitore Pt100, Ni100 / V-I non isolato loop powered
Convertitore USB↔UART TTL
19,2...30 Vdc
Pt100 / Ni100
Power
Supply
Pt1000
UART
TTL
mA
mA
Output
V
Input
S117P-1
EASY-USB
Kit di configurazione / Convertitore seriale RS232/USB, TTL/USB, RS485/USB
K111
K121
K120RTD
Threshold setting
by front button
Shunt
60 /200 mV
K111
K121
K120RTD
UART
TTL
MODBUS
RS485
K109TC
4-20 mA
Thermocouple
Auxiliary output
static relay
(24 Vac, 60 mA)
K109LV
Conversione impulsi / Monitoraggio velocità
CONVERTITORI DIGITALI / IN FREQUENZA
Convertitore optoisolato TC / V-I con soglia regolabile
K111
SOFTWARE
mA
2
Static
relay
Output
1
B,E,J,K,R,S,T,N
1
Input
V
SOGLIA
REGOLABILE
Power
Supply
PNP
Output
Input
ALIMENTAZIONE
SENSORI
EASY
SETUP
PNP
Max
20 kHz
Control system
input module
T121
Ripetizione seriale RS485 con isolamento galvanico
K107A
Min alarm
on frequency Input
S107USB
RS485, max 1.200 m, 32 nodes
19,2..30 Vdc
19,2..30 Vdc
TC
T120
Software di configurazione plug&play
19,2...30 Vdc
Power
Supply
Max alarm
on frequency Input
SOFTWARE PRODOTTI ALTERNATIVI A K120RTD, K121K S11P-1
EASY SETUP - EASY LP
Soglia di frequenza con due uscite isolate
S315
4 digit loop
powered display
with 4..20 mA
input signal
UART
RS232
LOOP
POWERED
K109TC
+
- +
-
Disponibile per il download gratuito da www.seneca.it
K111
K121
K120RTD
K111
codice
descrizione
T120
T121
S107USB
Trasmettitore a 2 fili loop powered per sonde Pt100 e Ni100
Trasmettitore di temperatura universale isolato loop powered
Convertitore seriale asincrono RS485/USB, versione portatile
Proximity
Pulse Sensor
K107A
Proportional pulses
GAMMA DEI PRODOTTI
CONVERTITORI ANALOGICI / UNIVERSALI
K121
Isolatore - convertitore universale (mA, V, mV Ohm, RTD, TC) loop powered
K109UI
Isolatore - convertitore V-I / V-I
CONVERTITORI DIGITALI / IN FREQUENZA
CONVERTITORI SERIALI
K112
K107A
Accoppiatore digitale isolato a doppio canale di uscita
19,2...30 Vdc
mA
V
mV
mA
mA
Input
K109S
V
INGRESSO
ATTIVO
Power
Supply
Power
Supply
mV
Funzioni speciali
LINEARIZZAZIONE
ESTRAZIONE RADICE
INVERSIONE DI SCALA
V
Output
Input
Fino a
115
kbps
K107USB
InPuT
ouTPuT / PoweR SuPPLy
Thermocouple
(J,K,R,S,T,B,E,N), EN 60584
4..20 mA
RTD (Pt100, Pt500, Pt1000,
Ni100) 2/3/4 wires
Potentiometer
500 Ω -10 KΩ
Custom curve
linearization
-
Sensors /
Transducers
Level
Flow
Pressure
Volume
Humidity
Speed
Acceleration
Force
…
Input
Voltage
7..30 Vdc
+
K109UI
+
-
Max 4-20 mA
V
PLC with active input
mV
+
Batteries
12/24 Vdc
(100A)
mA
K121
Ω
Isolatore - convertitore seriale RS485/USB
Power
Supply
mA
Output
RS485
HALF
DUPLEX
Monitoraggio batterie
19,2..30 Vdc
Power
Supply
Input
NPN
RS485
Max
400 kHz
Isolatore - convertitore seriale RS232/RS485
19,2...30 Vdc
Power
Supply
PNP
Output
Input
19,2..30 Vdc
RS485
K107B
Isolatore - convertitore shunt / V-I
19,2...30 Vdc
V
Output
Input
K109LV
Isolatore - convertitore V-I / V-I con ingresso attivo
mA
V
LOOP
POWERED
Funzioni speciali
LINEARIZZAZIONE
ESTRAZIONE RADICE
INVERSIONE DI SCALA
mA
Conversione e trasmissione segnale in analogico per loop
4..20 mA collegato in tecnica 2 fili
Isolatore - convertitore ripetitore seriale RS485/RS485
ALIMENTAZIONE
SENSORI
19,2..30 Vdc
Power
Supply
Output
ESEMPI APPLICATIVI
RS232
mA
RS485
RS485
HALF
DUPLEX
ALIMENTAZIONE
VIA USB
RS485
Conversione, isolamento e ritrasmissione segnale
analogico da sensore 2 fili
Conversione della temperatura da Pt100 in un
segnale analogico standard
PLC with active input
V
Fino a
115
kbps
Modbus
Pt100
+25 °C
CONVERTITORI DI TEMPERATURA
ACCESSORI
K109PT
19,2...30 Vdc
Power
Supply
Pt100
mA
Output
Input
Alimentatore ridondante con protezione da sovratensioni
mA
V
мА
19,2..30Vdc
K109S
Alimentazione: 19,2..30 Vdc
Interfaccia 1: N°2 ingressi con terminale negativo in comune, max 4° per
morsetto
Interfaccia 2: Alimentazione, max caduta di tensione 300 mV
Funzioni speciali: filtro di modo differenziale, protezione da sovratensioni
integrata, collegamento con alimentazione ridondante, a più bus e con
ingressi in parallelo
EN
60175
Power
Supply
Output
V
Input
K-SUPPLY
Connettore espandibile a 2 slot
Isolatore - convertitore Pt100 / V-I ad alta precisione
19,2...30 Vdc
Pt1000
K-BUS
K109PT-HPC
Isolatore - convertitore Pt100 / V-I
4...20
K109PT
Misura e conversione della corrente di stringa
0/4...2
0 мА
Conversione e ritrasmissione valore di temperatura
da termocoppia
4..20 mA
Power Supply
19,2..30Vdc
+ -
K120RTD
K109PT1000
Isolatore - convertitore Pt1000 / V-I
Convertitore Pt100, Ni100 / V-I non isolato loop powered
Convertitore USB↔UART TTL
19,2...30 Vdc
Pt100 / Ni100
Power
Supply
Pt1000
UART
TTL
mA
mA
Output
V
Input
S117P-1
EASY-USB
Kit di configurazione / Convertitore seriale RS232/USB, TTL/USB, RS485/USB
K111
K121
K120RTD
Threshold setting
by front button
Shunt
60 /200 mV
K111
K121
K120RTD
UART
TTL
MODBUS
RS485
K109TC
4-20 mA
Thermocouple
Auxiliary output
static relay
(24 Vac, 60 mA)
K109LV
Conversione impulsi / Monitoraggio velocità
CONVERTITORI DIGITALI / IN FREQUENZA
Convertitore optoisolato TC / V-I con soglia regolabile
K111
SOFTWARE
mA
2
Static
relay
Output
1
B,E,J,K,R,S,T,N
1
Input
V
SOGLIA
REGOLABILE
Power
Supply
PNP
Output
Input
ALIMENTAZIONE
SENSORI
EASY
SETUP
PNP
Max
20 kHz
Control system
input module
T121
Ripetizione seriale RS485 con isolamento galvanico
K107A
Min alarm
on frequency Input
S107USB
RS485, max 1.200 m, 32 nodes
19,2..30 Vdc
19,2..30 Vdc
TC
T120
Software di configurazione plug&play
19,2...30 Vdc
Power
Supply
Max alarm
on frequency Input
SOFTWARE PRODOTTI ALTERNATIVI A K120RTD, K121K S11P-1
EASY SETUP - EASY LP
Soglia di frequenza con due uscite isolate
S315
4 digit loop
powered display
with 4..20 mA
input signal
UART
RS232
LOOP
POWERED
K109TC
+
- +
-
Disponibile per il download gratuito da www.seneca.it
K111
K121
K120RTD
K111
codice
descrizione
T120
T121
S107USB
Trasmettitore a 2 fili loop powered per sonde Pt100 e Ni100
Trasmettitore di temperatura universale isolato loop powered
Convertitore seriale asincrono RS485/USB, versione portatile
Proximity
Pulse Sensor
K107A
Proportional pulses
GAMMA DEI PRODOTTI
CONVERTITORI ANALOGICI / UNIVERSALI
K121
Isolatore - convertitore universale (mA, V, mV Ohm, RTD, TC) loop powered
K109UI
Isolatore - convertitore V-I / V-I
CONVERTITORI DIGITALI / IN FREQUENZA
CONVERTITORI SERIALI
K112
K107A
Accoppiatore digitale isolato a doppio canale di uscita
19,2...30 Vdc
mA
V
mV
mA
mA
Input
K109S
V
INGRESSO
ATTIVO
Power
Supply
Power
Supply
mV
Funzioni speciali
LINEARIZZAZIONE
ESTRAZIONE RADICE
INVERSIONE DI SCALA
V
Output
Input
Fino a
115
kbps
K107USB
InPuT
ouTPuT / PoweR SuPPLy
Thermocouple
(J,K,R,S,T,B,E,N), EN 60584
4..20 mA
RTD (Pt100, Pt500, Pt1000,
Ni100) 2/3/4 wires
Potentiometer
500 Ω -10 KΩ
Custom curve
linearization
-
Sensors /
Transducers
Level
Flow
Pressure
Volume
Humidity
Speed
Acceleration
Force
…
Input
Voltage
7..30 Vdc
+
K109UI
+
-
Max 4-20 mA
V
PLC with active input
mV
+
Batteries
12/24 Vdc
(100A)
mA
K121
Ω
Isolatore - convertitore seriale RS485/USB
Power
Supply
mA
Output
RS485
HALF
DUPLEX
Monitoraggio batterie
19,2..30 Vdc
Power
Supply
Input
NPN
RS485
Max
400 kHz
Isolatore - convertitore seriale RS232/RS485
19,2...30 Vdc
Power
Supply
PNP
Output
Input
19,2..30 Vdc
RS485
K107B
Isolatore - convertitore shunt / V-I
19,2...30 Vdc
V
Output
Input
K109LV
Isolatore - convertitore V-I / V-I con ingresso attivo
mA
V
LOOP
POWERED
Funzioni speciali
LINEARIZZAZIONE
ESTRAZIONE RADICE
INVERSIONE DI SCALA
mA
Conversione e trasmissione segnale in analogico per loop
4..20 mA collegato in tecnica 2 fili
Isolatore - convertitore ripetitore seriale RS485/RS485
ALIMENTAZIONE
SENSORI
19,2..30 Vdc
Power
Supply
Output
ESEMPI APPLICATIVI
RS232
mA
RS485
RS485
HALF
DUPLEX
ALIMENTAZIONE
VIA USB
RS485
Conversione, isolamento e ritrasmissione segnale
analogico da sensore 2 fili
Conversione della temperatura da Pt100 in un
segnale analogico standard
PLC with active input
V
Fino a
115
kbps
Modbus
Pt100
+25 °C
CONVERTITORI DI TEMPERATURA
ACCESSORI
K109PT
19,2...30 Vdc
Power
Supply
Pt100
mA
Output
Input
Alimentatore ridondante con protezione da sovratensioni
mA
V
мА
19,2..30Vdc
K109S
Alimentazione: 19,2..30 Vdc
Interfaccia 1: N°2 ingressi con terminale negativo in comune, max 4° per
morsetto
Interfaccia 2: Alimentazione, max caduta di tensione 300 mV
Funzioni speciali: filtro di modo differenziale, protezione da sovratensioni
integrata, collegamento con alimentazione ridondante, a più bus e con
ingressi in parallelo
EN
60175
Power
Supply
Output
V
Input
K-SUPPLY
Connettore espandibile a 2 slot
Isolatore - convertitore Pt100 / V-I ad alta precisione
19,2...30 Vdc
Pt1000
K-BUS
K109PT-HPC
Isolatore - convertitore Pt100 / V-I
4...20
K109PT
Misura e conversione della corrente di stringa
0/4...2
0 мА
Conversione e ritrasmissione valore di temperatura
da termocoppia
4..20 mA
Power Supply
19,2..30Vdc
+ -
K120RTD
K109PT1000
Isolatore - convertitore Pt1000 / V-I
Convertitore Pt100, Ni100 / V-I non isolato loop powered
Convertitore USB↔UART TTL
19,2...30 Vdc
Pt100 / Ni100
Power
Supply
Pt1000
UART
TTL
mA
mA
Output
V
Input
S117P-1
EASY-USB
Kit di configurazione / Convertitore seriale RS232/USB, TTL/USB, RS485/USB
K111
K121
K120RTD
Threshold setting
by front button
Shunt
60 /200 mV
K111
K121
K120RTD
UART
TTL
MODBUS
RS485
K109TC
4-20 mA
Thermocouple
Auxiliary output
static relay
(24 Vac, 60 mA)
K109LV
Conversione impulsi / Monitoraggio velocità
CONVERTITORI DIGITALI / IN FREQUENZA
Convertitore optoisolato TC / V-I con soglia regolabile
K111
SOFTWARE
mA
2
Static
relay
Output
1
B,E,J,K,R,S,T,N
1
Input
V
SOGLIA
REGOLABILE
Power
Supply
PNP
Output
Input
ALIMENTAZIONE
SENSORI
EASY
SETUP
PNP
Max
20 kHz
Control system
input module
T121
Ripetizione seriale RS485 con isolamento galvanico
K107A
Min alarm
on frequency Input
S107USB
RS485, max 1.200 m, 32 nodes
19,2..30 Vdc
19,2..30 Vdc
TC
T120
Software di configurazione plug&play
19,2...30 Vdc
Power
Supply
Max alarm
on frequency Input
SOFTWARE PRODOTTI ALTERNATIVI A K120RTD, K121K S11P-1
EASY SETUP - EASY LP
Soglia di frequenza con due uscite isolate
S315
4 digit loop
powered display
with 4..20 mA
input signal
UART
RS232
LOOP
POWERED
K109TC
+
- +
-
Disponibile per il download gratuito da www.seneca.it
K111
K121
K120RTD
K111
codice
descrizione
T120
T121
S107USB
Trasmettitore a 2 fili loop powered per sonde Pt100 e Ni100
Trasmettitore di temperatura universale isolato loop powered
Convertitore seriale asincrono RS485/USB, versione portatile
Proximity
Pulse Sensor
K107A
Proportional pulses
6,2 mm
102,5 mm
93,1 mm
Conformità
6,2
mm
0.1%
INGOMBRI
RIDOTTI
LA MIGLIORE CLASSE
DI PRECISIONE
M

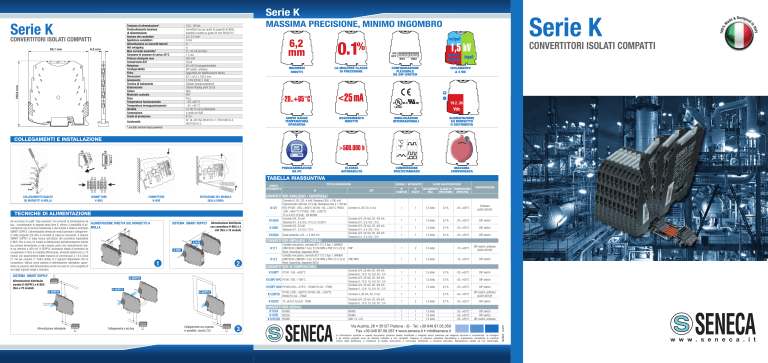

Serie K
e & Designed
taly
CONVERTITORI ISOLATI COMPATTI
MASSIMA PRECISIONE, MINIMO INGOMBRO
19,2.. 30 Vdc
Connettori bus per guide di supporto (K-BUS),
inseribili a scatto su guide 35 mm EN 60715
0,2..2,5 mm2
8 mm
sì
sì
21..25 mA (24 Vdc)
7,5 mA
500 mW
16 bit
50 o 60 Hz (programmabile)
DIP switch, software
Aggiuntivo per stabilizzazione lettura
93,1 x 6,2 x 102,5 mm
1,5 KV (50 Hz, 1 min)
Digitale (optoaccoppiatore)
Calcolo floating point 32 bit
Nero
PBT
45 g
-20..+65 °C
-40..+85 °C
10..90 % non condensante
A molla e/o BUS
IP 20
CE, UL-UR CSA, EN 61010-1, EN 61000-6-4,
EN 61000-6-2
ad
I
in
Serie K
Tensione di alimentazione*
Ponticellamento tensione
di alimentazione
Sezione dei conduttori
Spellatura conduttori
Alimentazione su morsetti laterali
Hot swapping
Max corrente assorbita*
Consumo in assenza di carico 25°C
Potenza dissipata max
Conversione A/D
Reiezione
Configurabilità
Filtro
Dimensioni
Isolamento
Tecnica di isolamento
Elaborazione
Colore
Materiale custodia
Peso
Temperatura funzionamento
Temperatura immagazzinamento
Umidità
Connessione
Grado di protezione
100%
Serie K
CONVERTITORI ISOLATI COMPATTI
ON
OFF
SW1
SW2
CONFIGURAZIONE
FLESSIBILE
DA DIP-SWITCH
ISOLAMENTO
A 3 VIE
+
-
-20..+65°C
19.2..30
Vdc
AMPIO RANGE
TEMPERATURA
OPERATIVA
* eccetto versioni loop powered
ASSORBIMENTO
RIDOTTO
OMOLOGAZIONI
INTERNAZIONALI
ALIMENTAZIONE
SU MORSETTO
O DISTRIBUITA
CONVERSIONE
MULTISTANDARD
MASSIMA
CONVENIENZA
COLLEGAMENTI E INSTALLAZIONE
EASY
SETUP
>500.000 h
PROGRAMMAZIONE
DA PC
ELEVATA
AFFIDABILITÀ
TABELLA RIASSUNTIVA
TIPO DI CONVERSIONE
CODICE
STRUMENTO
COLLEGAMENTO BASATO
SU MORSETTI A MOLLA
CONNETTORE
K-BUS
CONNETTORE
K-BUS
TECNICHE DI ALIMENTAZIONE
Alimentazione distribuita
tramite K-SUPPLY e K-BUS
(fino a 75 moduli)
NET
POWER SUPPLY
2
+
Alimentazione distribuita
con connettore K-BUS a 2
slot (fino a 16 moduli)
K-SUPPLY
K-SUPPLY
BUS
K111
K-BUS
2
K112
Scale pretarate ±25.. ± 2.000 mV
Pt100 -150..+650°C
K109PT1000 Pt1000 200..+210°C - EN 60751/A2 - ITS90
K-SUPPLY
Pt100 (-200..+650°C); Ni100 (-60..+250°C)
-
K120RTD EN 60751/A2 – ITS90
+
-
K109TC
+
1
K-Line modules supply
distribution bus
TC J,K,R,S,T,E,B,N - ITS90
CONVERTITORI SERIALI
K107A RS485
K107B RS232
K107USB RS485
+
+
-
+
+
-
0,1%
-20..+65°C
Software
(EASY SETUP)
1
1
1,5 kVac
0,1%
-20..+65°C
DIP switch
1
1
1,5 kVac
0,1%
-20..+65°C
DIP switch
1
1
1,5 kVac
0,1%
-20..+65°C
DIP switch
1
2
1,5 kVac
-10..+65°C
DIP switch, software
(EASY SETUP)
1
2
1,5 kVac
-10..+65°C
DIP switch
1
1
1,5 kVac
0,1%
-20..+65°C
DIP switch
1
1
1,5 kVac
0,1%
-20..+65°C
DIP switch
1
1
1,5 kVac
0,1%
-20..+65°C
DIP switch
Corrente 4..20 mA; 20..4 mA
1
1
0,1%
-20..+65°C
DIP switch, software
(EASY SETUP)
Corrente 0/4..20 mA; 20..4/0 mA
Tensione 0..10 V; 10..0 V; 0/1..5 V
1
2
1,5 kVac
0,1%
-20..+65°C
DIP switch
RS485
RS485
USB 1.0 / 2.0
1
1
1
1
1
1
1,5 kVac
1,5 kVac
1,5 kVac
-20..+65°C
-20..+65°C
-20..+65°C
DIP switch
DIP switch
DIP switch, software
Corrente 0/4..20 mA; 20..4/0 mA
Tensione 0/1..5 V; 0/2..10 V;
Corrente 0/4..20 mA; 20..4/0 mA
Tensione 0/1..5 V; 0/2..10 V;
Corrente 0/4..20 mA; 20..4/0 mA
Tensione 0/1..5 V; 0/2..10 V
Corrente 0/4..20 mA; 20..4/0 mA
Tensione 0..10 V; 10..0 V; 0/1..5 V
Corrente 0/4..20 mA; 20..4/0 mA
Tensione 0..10 V; 10..0 V; 0/1..5 V
Corrente 0/4..20 mA; 20..4/0 mA
Tensione 0..10 V; 10..0 V; 0/1..5 V
-
POWER SUPPLY
Alimentazione ridondante
1,5 kVac
Corrente 4..20/ 20..4 mA
Contatto meccanico, normato IEC1131.2 tipo 1, NAMUR
(DIN19234, EN60947-5-6), 2/3 fili NPN o PNP (12 o 22 V), PNP
Reed, fotocellula, dispositivi AICHI.
Contatto meccanico, normato IEC1131.2 tipo 1, NAMUR
(DIN19234, EN60947-5-6), 2/3 fili NPN o PNP (12 o 22 V), PNP, NPN
Reed, fotocellula, dispositivi AICHI.
CONVERTITORI DI TEMPERATURA
K109PT
+
BUS
K109S
K109PT-HPC Pt100 -200..+160°C
2
1
OUT
Corrente (4..20 / 20..4 mA); Tensione (30V; ±150 mV)
Potenziometro (500 Ω..10 k Ω); Resistenza fino a 1.760 Ω
RTD (Pt100: -200..+650°C; Ni100: -60..+250°C; Pt500:
-200..+650 °C; Pt1000: -200..+200°C)
TC (J,K,R,S,T,E,B,N) - EN 60584
Corrente 0/4..20 mA
Tensione 0/1..5 V; 0/2..10 V; 0..15/30 V
Corrente 0/4..20 mA
Tensione 0/1..5 V; 0/2..10 V;
CONVERTITORI IMPULSIVI / DIGITALI
K-BUS
K-SUPPLY
-
K109UI
K109LV
1
1
IN
ISOLAMENTO CLASSE DI TEMPERATURA
MAX
PRECISIONE OPERATIVA
CONFIGURAZIONE
N°
USCITE
POWER SUPPLY
1
NET
Collegamento a più bus
NET
Collegamento con ingressi
in parallelo (uscita 2 A)
POWER SUPPLY
NET
3
Via Austria, 26 • 35127 Padova - (I) - Tel. +39 049 87.05.359
Fax +39 049 87.06.287 • www.seneca.it • [email protected]
Le informazioni riportate in questo documento potranno essere modificate o integrate senza preavviso per esigenze tecniche e commerciali. Le immagini
e gli schemi proposti sono da ritenersi indicativi e non vincolanti. Neppure si possono escludere discordanze e imprecisioni nonostante la continua
ricerca della perfezione. Il contenuto di questo documento è comunque sottoposto a revisione periodica. Riproduzione vietata se non autorizzata.
SERIEK_1402IT
SISTEMA SMART SUPPLY
SISTEMA SMART SUPPLY
ALTRE CARATTERISTICHE
N°
INGRESSI
CONVERTITORI ANALOGICI / UNIVERSALI
ESTRAZIONE DEL MODULO
DALLA GUIDA
K121
Ad eccezione di quelli “loop powered” non provvisti di alimentazione da
bus, i condizionatori di segnale della Serie K, offrono 3 possibilità di ali- ALIMENTAZIONE DIRETTA SUL MORSETTO A
mentazione una in tecnica tradizionale e due tramite il sistema distribuito MOLLA
SMART SUPPLY. L’alimentazione diretta dei moduli prevede il collegamento della sorgente (24 Vdc) ai morsetti di ciascuno strumento. Il sistema
SMART SUPPLY si basa invece sull’utilizzo del connettore espandibile
K-BUS. Fino a circa 16 moduli la distribuzione dell’alimentazione tramite
bus avviene alimentando un solo modulo, posto che l’assorbimento totale sia inferiore a 400 mA. K-SUPPLY, accessorio dotato di protezioni da
sovratensioni e filtro di modalità differenziale, alimenta batterie fino a 75
moduli, con assorbimento totale massimo di corrente pari a 1,6 A (circa
21 mA per modulo). E’ inoltre dotato di 2 ingressi indipendenti che ne
consentono l’utilizzo come sistema di alimentazione ridondante, garantendo la presenza dell’alimentazione anche nel caso in cui la sorgente di
uno degli ingressi venga a mancare.
SEGNALI / INTERFACCE
w w w . s e n e c a . i t
6,2 mm
102,5 mm
93,1 mm
Conformità
6,2
mm
0.1%
INGOMBRI
RIDOTTI
LA MIGLIORE CLASSE
DI PRECISIONE
M
Serie K
e & Designed
taly
CONVERTITORI ISOLATI COMPATTI
MASSIMA PRECISIONE, MINIMO INGOMBRO
19,2.. 30 Vdc
Connettori bus per guide di supporto (K-BUS),
inseribili a scatto su guide 35 mm EN 60715
0,2..2,5 mm2
8 mm
sì
sì
21..25 mA (24 Vdc)
7,5 mA
500 mW
16 bit
50 o 60 Hz (programmabile)
DIP switch, software
Aggiuntivo per stabilizzazione lettura
93,1 x 6,2 x 102,5 mm
1,5 KV (50 Hz, 1 min)
Digitale (optoaccoppiatore)
Calcolo floating point 32 bit
Nero
PBT
45 g
-20..+65 °C
-40..+85 °C
10..90 % non condensante
A molla e/o BUS
IP 20
CE, UL-UR CSA, EN 61010-1, EN 61000-6-4,
EN 61000-6-2
ad
I
in
Serie K
Tensione di alimentazione*
Ponticellamento tensione
di alimentazione
Sezione dei conduttori
Spellatura conduttori
Alimentazione su morsetti laterali
Hot swapping
Max corrente assorbita*
Consumo in assenza di carico 25°C
Potenza dissipata max
Conversione A/D
Reiezione
Configurabilità
Filtro
Dimensioni
Isolamento
Tecnica di isolamento
Elaborazione
Colore
Materiale custodia
Peso
Temperatura funzionamento
Temperatura immagazzinamento
Umidità
Connessione
Grado di protezione
100%
Serie K
CONVERTITORI ISOLATI COMPATTI
ON
OFF
SW1
SW2
CONFIGURAZIONE
FLESSIBILE
DA DIP-SWITCH
ISOLAMENTO
A 3 VIE
+
-
-20..+65°C
19.2..30
Vdc
AMPIO RANGE
TEMPERATURA
OPERATIVA
* eccetto versioni loop powered
ASSORBIMENTO
RIDOTTO
OMOLOGAZIONI
INTERNAZIONALI
ALIMENTAZIONE
SU MORSETTO
O DISTRIBUITA
CONVERSIONE
MULTISTANDARD
MASSIMA
CONVENIENZA
COLLEGAMENTI E INSTALLAZIONE
EASY
SETUP
>500.000 h
PROGRAMMAZIONE
DA PC
ELEVATA
AFFIDABILITÀ
TABELLA RIASSUNTIVA
TIPO DI CONVERSIONE
CODICE
STRUMENTO
COLLEGAMENTO BASATO
SU MORSETTI A MOLLA
CONNETTORE
K-BUS
CONNETTORE
K-BUS
TECNICHE DI ALIMENTAZIONE
Alimentazione distribuita
tramite K-SUPPLY e K-BUS
(fino a 75 moduli)
NET
POWER SUPPLY
2
+
Alimentazione distribuita
con connettore K-BUS a 2
slot (fino a 16 moduli)
K-SUPPLY
K-SUPPLY
BUS
K111
K-BUS
2
K112
Scale pretarate ±25.. ± 2.000 mV
Pt100 -150..+650°C
K109PT1000 Pt1000 200..+210°C - EN 60751/A2 - ITS90
K-SUPPLY
Pt100 (-200..+650°C); Ni100 (-60..+250°C)
-
K120RTD EN 60751/A2 – ITS90
+
-
K109TC
+
1
K-Line modules supply
distribution bus
TC J,K,R,S,T,E,B,N - ITS90
CONVERTITORI SERIALI
K107A RS485
K107B RS232
K107USB RS485
+
+
-
+
+
-
0,1%
-20..+65°C
Software
(EASY SETUP)
1
1
1,5 kVac
0,1%
-20..+65°C
DIP switch
1
1
1,5 kVac
0,1%
-20..+65°C
DIP switch
1
1
1,5 kVac
0,1%
-20..+65°C
DIP switch
1
2
1,5 kVac
-10..+65°C
DIP switch, software
(EASY SETUP)
1
2
1,5 kVac
-10..+65°C
DIP switch
1
1
1,5 kVac
0,1%
-20..+65°C
DIP switch
1
1
1,5 kVac
0,1%
-20..+65°C
DIP switch
1
1
1,5 kVac
0,1%
-20..+65°C
DIP switch
Corrente 4..20 mA; 20..4 mA
1
1
0,1%
-20..+65°C
DIP switch, software
(EASY SETUP)
Corrente 0/4..20 mA; 20..4/0 mA
Tensione 0..10 V; 10..0 V; 0/1..5 V
1
2
1,5 kVac
0,1%
-20..+65°C
DIP switch
RS485
RS485
USB 1.0 / 2.0
1
1
1
1
1
1
1,5 kVac
1,5 kVac
1,5 kVac
-20..+65°C
-20..+65°C
-20..+65°C
DIP switch
DIP switch
DIP switch, software
Corrente 0/4..20 mA; 20..4/0 mA
Tensione 0/1..5 V; 0/2..10 V;
Corrente 0/4..20 mA; 20..4/0 mA
Tensione 0/1..5 V; 0/2..10 V;
Corrente 0/4..20 mA; 20..4/0 mA
Tensione 0/1..5 V; 0/2..10 V
Corrente 0/4..20 mA; 20..4/0 mA
Tensione 0..10 V; 10..0 V; 0/1..5 V
Corrente 0/4..20 mA; 20..4/0 mA
Tensione 0..10 V; 10..0 V; 0/1..5 V
Corrente 0/4..20 mA; 20..4/0 mA
Tensione 0..10 V; 10..0 V; 0/1..5 V
-
POWER SUPPLY
Alimentazione ridondante
1,5 kVac
Corrente 4..20/ 20..4 mA
Contatto meccanico, normato IEC1131.2 tipo 1, NAMUR
(DIN19234, EN60947-5-6), 2/3 fili NPN o PNP (12 o 22 V), PNP
Reed, fotocellula, dispositivi AICHI.
Contatto meccanico, normato IEC1131.2 tipo 1, NAMUR
(DIN19234, EN60947-5-6), 2/3 fili NPN o PNP (12 o 22 V), PNP, NPN
Reed, fotocellula, dispositivi AICHI.
CONVERTITORI DI TEMPERATURA
K109PT
+
BUS
K109S
K109PT-HPC Pt100 -200..+160°C
2
1
OUT
Corrente (4..20 / 20..4 mA); Tensione (30V; ±150 mV)
Potenziometro (500 Ω..10 k Ω); Resistenza fino a 1.760 Ω
RTD (Pt100: -200..+650°C; Ni100: -60..+250°C; Pt500:
-200..+650 °C; Pt1000: -200..+200°C)
TC (J,K,R,S,T,E,B,N) - EN 60584
Corrente 0/4..20 mA
Tensione 0/1..5 V; 0/2..10 V; 0..15/30 V
Corrente 0/4..20 mA
Tensione 0/1..5 V; 0/2..10 V;
CONVERTITORI IMPULSIVI / DIGITALI
K-BUS
K-SUPPLY
-
K109UI
K109LV
1
1
IN
ISOLAMENTO CLASSE DI TEMPERATURA
MAX
PRECISIONE OPERATIVA
CONFIGURAZIONE
N°
USCITE
POWER SUPPLY
1
NET
Collegamento a più bus
NET
Collegamento con ingressi
in parallelo (uscita 2 A)
POWER SUPPLY
NET
3
Via Austria, 26 • 35127 Padova - (I) - Tel. +39 049 87.05.359
Fax +39 049 87.06.287 • www.seneca.it • [email protected]
Le informazioni riportate in questo documento potranno essere modificate o integrate senza preavviso per esigenze tecniche e commerciali. Le immagini
e gli schemi proposti sono da ritenersi indicativi e non vincolanti. Neppure si possono escludere discordanze e imprecisioni nonostante la continua
ricerca della perfezione. Il contenuto di questo documento è comunque sottoposto a revisione periodica. Riproduzione vietata se non autorizzata.
SERIEK_1402IT
SISTEMA SMART SUPPLY
SISTEMA SMART SUPPLY
ALTRE CARATTERISTICHE
N°
INGRESSI
CONVERTITORI ANALOGICI / UNIVERSALI
ESTRAZIONE DEL MODULO
DALLA GUIDA
K121
Ad eccezione di quelli “loop powered” non provvisti di alimentazione da
bus, i condizionatori di segnale della Serie K, offrono 3 possibilità di ali- ALIMENTAZIONE DIRETTA SUL MORSETTO A
mentazione una in tecnica tradizionale e due tramite il sistema distribuito MOLLA
SMART SUPPLY. L’alimentazione diretta dei moduli prevede il collegamento della sorgente (24 Vdc) ai morsetti di ciascuno strumento. Il sistema
SMART SUPPLY si basa invece sull’utilizzo del connettore espandibile
K-BUS. Fino a circa 16 moduli la distribuzione dell’alimentazione tramite
bus avviene alimentando un solo modulo, posto che l’assorbimento totale sia inferiore a 400 mA. K-SUPPLY, accessorio dotato di protezioni da
sovratensioni e filtro di modalità differenziale, alimenta batterie fino a 75
moduli, con assorbimento totale massimo di corrente pari a 1,6 A (circa
21 mA per modulo). E’ inoltre dotato di 2 ingressi indipendenti che ne
consentono l’utilizzo come sistema di alimentazione ridondante, garantendo la presenza dell’alimentazione anche nel caso in cui la sorgente di
uno degli ingressi venga a mancare.
SEGNALI / INTERFACCE
w w w . s e n e c a . i t
