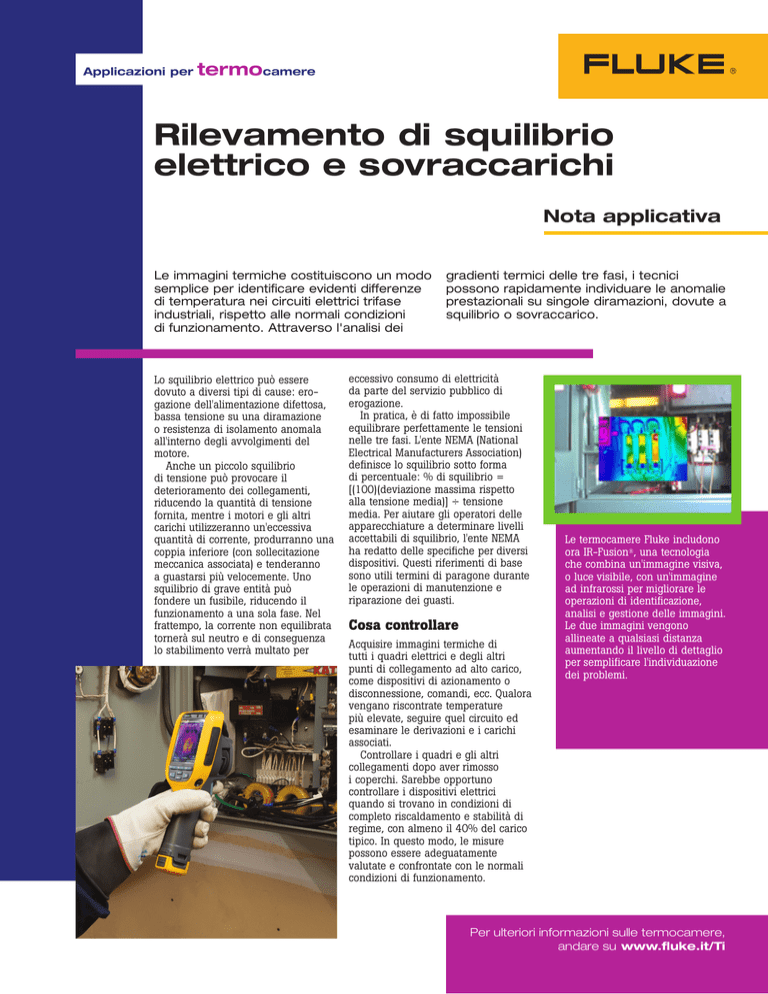

Rilevamento di squilibrio elettrico e sovraccarichi

Applicazioni per
termocamere
Rilevamento di squilibrio
elettrico e sovraccarichi
Nota applicativa
Le immagini termiche costituiscono un modo
semplice per identificare evidenti differenze
di temperatura nei circuiti elettrici trifase
industriali, rispetto alle normali condizioni
di funzionamento. Attraverso l'analisi dei
Lo squilibrio elettrico può essere
dovuto a diversi tipi di cause: erogazione dell'alimentazione difettosa,
bassa tensione su una diramazione
o resistenza di isolamento anomala
all'interno degli avvolgimenti del
motore.
Anche un piccolo squilibrio
di tensione può provocare il
deterioramento dei collegamenti,
riducendo la quantità di tensione
fornita, mentre i motori e gli altri
carichi utilizzeranno un'eccessiva
quantità di corrente, produrranno una
coppia inferiore (con sollecitazione
meccanica associata) e tenderanno
a guastarsi più velocemente. Uno
squilibrio di grave entità può
fondere un fusibile, riducendo il
funzionamento a una sola fase. Nel
frattempo, la corrente non equilibrata
tornerà sul neutro e di conseguenza
lo stabilimento verrà multato per
gradienti termici delle tre fasi, i tecnici
possono rapidamente individuare le anomalie
prestazionali su singole diramazioni, dovute a
squilibrio o sovraccarico.
eccessivo consumo di elettricità
da parte del servizio pubblico di
erogazione.
In pratica, è di fatto impossibile
equilibrare perfettamente le tensioni
nelle tre fasi. L'ente NEMA (National
Electrical Manufacturers Association)
definisce lo squilibrio sotto forma
di percentuale: % di squilibrio =
[(100)(deviazione massima rispetto
alla tensione media)] ÷ tensione
media. Per aiutare gli operatori delle
apparecchiature a determinare livelli
accettabili di squilibrio, l'ente NEMA
ha redatto delle specifiche per diversi
dispositivi. Questi riferimenti di base
sono utili termini di paragone durante
le operazioni di manutenzione e
riparazione dei guasti.
Cosa controllare
Acquisire immagini termiche di
tutti i quadri elettrici e degli altri
punti di collegamento ad alto carico,
come dispositivi di azionamento o
disconnessione, comandi, ecc. Qualora
vengano riscontrate temperature
più elevate, seguire quel circuito ed
esaminare le derivazioni e i carichi
associati.
Controllare i quadri e gli altri
collegamenti dopo aver rimosso
i coperchi. Sarebbe opportuno
controllare i dispositivi elettrici
quando si trovano in condizioni di
completo riscaldamento e stabilità di
regime, con almeno il 40% del carico
tipico. In questo modo, le misure
possono essere adeguatamente
valutate e confrontate con le normali
condizioni di funzionamento.
Le termocamere Fluke includono
ora IR-Fusion®, una tecnologia
che combina un'immagine visiva,
o luce visibile, con un'immagine
ad infrarossi per migliorare le
operazioni di identificazione,
analisi e gestione delle immagini.
Le due immagini vengono
allineate a qualsiasi distanza
aumentando il livello di dettaglio
per semplificare l'individuazione
dei problemi.
Per ulteriori informazioni sulle termocamere,
andare su www.fluke.it/Ti
Cosa cercare
supera i 15 °C (27 °F) oppure quando
il valore DT tra la temperatura di
un componente elettrico e quella
ambientale supera i 40 °C (72 °F).
Gli standard NEMA (NEMA MG1 12.45) avvertono di non utilizzare
motori con squilibri di tensione
superiori all’1%. Infatti, l'ente NEMA
consiglia di effettuare il derating dei
motori se utilizzati a livelli superiori
di squilibrio. Le percentuali di
squilibrio sicuro sono diverse per
altre apparecchiature.
Nota: un circuito o una derivazione più fredda
del normale possono essere indice di un
componente guasto.
Potenziale costo
del guasto
Carichi uguali dovrebbero
corrispondere a temperature
uguali. In una situazione di carico
non equilibrato, le fasi con carico
maggiore risultano più calde delle
altre a causa del calore generato
dalla resistenza. Tuttavia, un carico
non equilibrato, un sovraccarico,
un collegamento difettoso e uno
squilibrio di armoniche possono
generare un quadro simile. Per la
diagnosi del problema si richiede la
misura del carico elettrico.
Una procedura valida è quella di
creare un percorso di ispezione regolare che includa tutti i collegamenti
elettrici chiave. Utilizzando il software
in dotazione con la termocamera,
salvare ciascuna immagine acquisita
su un computer e tenere traccia delle
misure nel tempo. In questo modo, si
ottengono le immagini di riferimento
da confrontare con immagini successive. Questa procedura consente di
determinare l'eventuale anomalia di
un punto caldo o freddo. Dopo aver
eseguito le operazioni correttive,
l'acquisizione di nuove immagini consente di determinare se gli interventi
di riparazione sono stati efficaci.
Cosa indica un
"allarme rosso"
La priorità degli interventi di
riparazione dovrebbe essere
innanzitutto stabilita in base alla
sicurezza (ossia intervenendo in primo
luogo in presenza di condizioni delle
apparecchiature che costituiscono un
rischio per la sicurezza), seguita dalla
criticità delle apparecchiature e dal
livello di aumento della temperatura.
Le linee guida dell'ente NETA
(InterNational Electrical Testing
Association) consigliano di intervenire
immediatamente quando la differenza
di temperatura (DT) tra componenti
simili sottoposti a carichi simili
Il guasto di un motore è una
conseguenza tipica di uno squilibrio
di tensione. Il costo totale include
il costo del motore, la manodopera
richiesta per la sostituzione, il costo
del prodotto eliminato a causa
di una produzione irregolare, il
funzionamento della linea e la perdita
dei profitti durante il periodo di
inattività della linea.
Mettiamo che il costo annuale
per la sostituzione di un motore da
50 CV sia di $ 5.000, manodopera
inclusa. Supponiamo 4 ore di tempi
di inattività all'anno con un mancato
guadagno di $ 6.000 all'ora.
Costo totale: $ 5.000 + (4 x $
6.000) = $ 29.000 all'anno
Follow-up
Quando un'immagine termica indica
che un intero conduttore risulta più
caldo degli altri componenti appartenenti a un settore di un circuito, è
possibile che il conduttore sia più piccolo del normale o sovraccarico. Per
stabilire quale sia l'ipotesi corretta,
controllare la tensione nominale e il
carico attuale del conduttore.
Utilizzare un multimetro, un
multimetro a pinza o un analizzatore
di rete per controllare l'equilibrio e
il carico della corrente su ciascuna
fase. Per quanto riguarda la tensione,
verificare che non si verifichino
Suggerimento per l'acquisizione delle immagini
L'uso principale della termografia è quello di individuare le anomalie elettriche e
meccaniche. Contrariamente all'opinione comune, è possibile che la temperatura
di un dispositivo (anche relativa) non sia sempre l'indicatore migliore di quanto sia
prossimo un guasto. È necessario considerare molti altri fattori, tra cui le variazioni
della temperatura ambiente, i carichi meccanici o elettrici, le indicazioni visive,
la criticità dei componenti, gli storici di componenti simili, le indicazioni ottenute
da altri test, ecc. L'insieme di questi fattori dimostra che la termografia può essere
impiegata al meglio nell'ambito di un programma di monitoraggio dello stato
complessivo di un'apparecchiatura e di manutenzione predittiva.
cali di tensione a livello della
protezione e del gruppo di comando.
In generale, la tensione di linea non
deve essere superiore al 10% del
valore nominale riportato sulla targa.
La tensione tra neutro e terra indica
il livello carico del sistema e consente
di tracciare la corrente armonica. In
caso di una tensione tra neutro e terra
superiore al 3%, diventa necessario
effettuare ulteriori verifiche.
I carichi sono soggetti a
cambiamento e una fase può
improvvisamente essere inferiore
del 5% su una diramazione nel
caso in cui un carico di fase singola
molto elevato diventi operativo. I
cali di tensione attraverso fusibili e
interruttori possono anche presentarsi
come uno squilibrio a livello del
motore e un eccesso di calore nella
zona di origine del problema. Prima di
supporre di aver individuato la causa,
effettuare un controllo incrociato tra le
misure rilevate tramite termocamera e
multimetro o multimetro a pinza.
Né l'alimentatore né i circuiti
derivati devono essere caricati fino
al limite massimo consentito. Le
equazioni di carico del circuito devono
tener conto delle armoniche. La
soluzione più comune al sovraccarico
consiste nel ridistribuire i carichi
tra i circuiti oppure nel gestire il
sovraccarico quando i carichi si
presentano nel corso del processo.
Grazie al software correlato,
è possibile documentare ogni
problema sospetto rilevato con una
termocamera in un report, includendo
un'immagine termica e un'immagine
digitale dell'apparecchiatura. Questo
è il modo migliore di comunicare i
problemi e di suggerire gli interventi
di riparazione.
