Manuale di installazione
riscaldamento radiante a pavimento elettrico
Il riscaldamento a pannelli radianti elettrici con termostato a parete è facile da installare
sotto il pavimento di piastrelle nuove o rivestimenti ceramici e fornisce sistemazioni
confortevoli, calore invisibile ad un costo ragionevole. Funzionano bene sotto forma di
calore supplementare in bagni, cucine e ingressi o come sistema antighiaccio nelle rampe
e nei marciapiedi per esterni.
La soluzione è molto interessante anche per le ristrutturazioni ove si può installare anche
sui vecchi pavimenti aumentando di soli pochi centimentri lo spessore del pavimento.

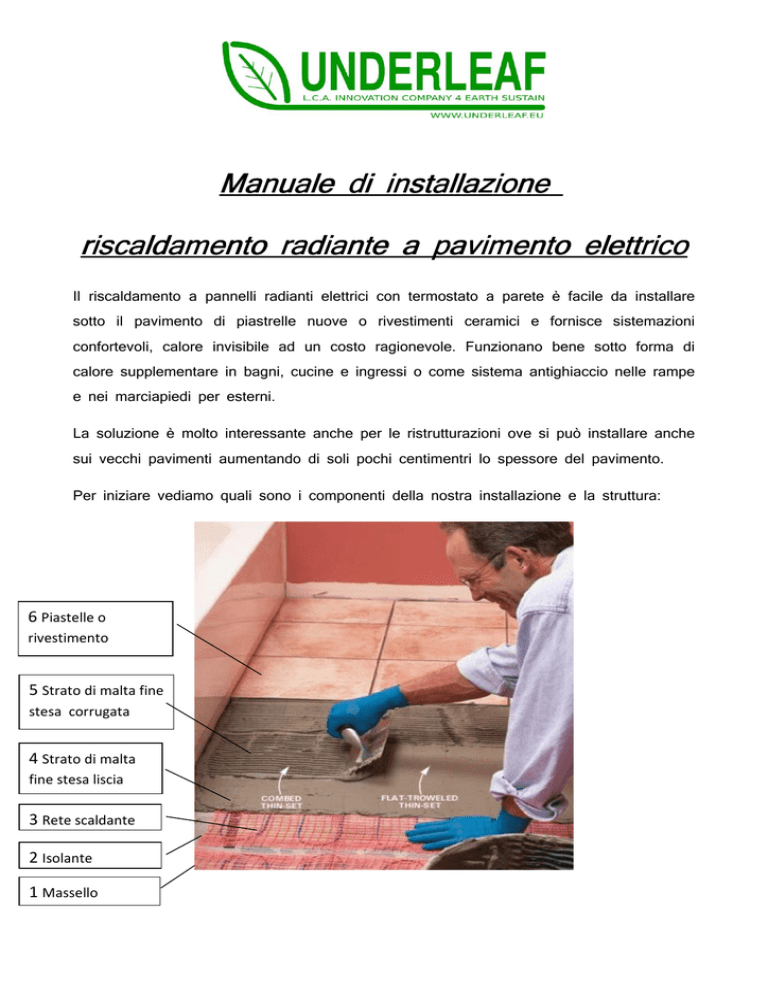

Per iniziare vediamo quali sono i componenti della nostra installazione e la struttura:
6 Piastelle o
rivestimento
5 Strato di malta fine
stesa corrugata
4 Strato di malta
fine stesa liscia
3 Rete scaldante
2 Isolante
1 Massello
La struttura prevede come base un massello di fondo sopra il quale deve essere posato
uno strato isolante, sopra questo il cavo scaldante che è fissato usando uno strato di
malta fine stesa liscia. Soprà ques’ultima è steso un ulteriore strato di malta fine o colla
per piastrelle stesa corrugata.
Ma vediamo come si fa:
1) Preparate il vostro pavimento con l'installazione di lastre di materiale termo-isolante
compatto adeguato alla compressione, da almeno 2cm sul pavimento, fissandolo al
sottofondo esistente con malta fina e viti a bordo di cemento o chiodi.
2) Fare un disegno in scala della porzione da coprire al fine di poter verificare le
dimensioni e gli spazi utili dove installare la rete di cavo scaldante o cavo scaldante. La
parte scaldante deve essere tenuta distante almeno 8cm da muri e colonne, e da zone
che possono limitare il trasferimento del calore.
Verificare
che
non
vi
siano
mai
sovrapposizioni
di
cavi:
i
cavi
sovrapprosti
si
autoriscaldano, il calore non è smaltito correttamente, i cavi si possono danneggiare.
3) Controllare il cablaggio con un tester di continuità,
dopo aver acquistato il tappeto, per assicurarsi che non
abbia subito danni durante la produzione o la spedizione.
Per eseguire il test assicurarsi che i conduttori siano
posti su una superficie non conduttiva elettricamente.
Registrare
il
valore
Ohmico
misurato
per
succesive
verifiche.
4) Installare una scatola porta frutti da 3 posti che accorglierà il termostato e/o
l’interruttore.
5) Verificare che la alimentazione elettrica principale sia scollegata (quadro elettrico) e
predisporre il cablaggio elettrico sino alla scatola porta frutti del termostato.
Eseguire il cablaggio dal termostato al punto ove sarà collegato il cavo scaldante.
Collegare anche eventuali sonde di temperatura a massello al termostato. La sonda di
temperatura deve essere posizionata a qualche centimetro dal cavo scaldante.
6) Posizionare il cavo scaldante in rete o posandolo con le apposite staffe di fissaggio.
Durante
la
posa
fare
attenzione
a
non
sovrapporre il cavo.
Nella posa del cavo in rete scaldante si
consiglia l’uso di biadesivo per fissare la
rete scaldante al pavimento e evitare gobbe
o bordi liberi che renderebbero complicata la
successiva fase di fissaggio della rete con la
malta fine.
7) Stendere lo strato di malta fine creando una superficie piana. Se la superficie è piana,
non vi saranno difficoltà nella posa delle piastrelle in modo regolare evitando gobbe.
Attendere che questo strato sia consolidato prima di procedere. Durante questa fase
verificare che il valore Ohmico della resistenza non subisca variazioni. Se ciò accade
potrebbe essere stato danneggiato il cavo durante la posa.
8) Applicare il secondo strato di malta o di collante per
piastrelle. La applicazione deve essere eseguita lasciando
sulla
superficie
consente
la
della
posa
apposita cazzuola.
malta
della
la
forma
pavimentazione
corrugata
utilizzando
che
la
9) Posizionare le piastrelle, poi pressarle saldamente in posizione. Fare due prove di
resistenza durante l'installazione la tessera per assicurarsi di non aver danneggiato il
cavo. Una volta che la malta si è asciugata, stuccare le fughe.
10) Collegare il termostato Termo-D per la regolazione della temperatura ambiente e o la
regolazione della temperatura del massello.
Collegare
il
termostato
gestione
della
energia
carichi.
In
questo
al
che
modo
sistema
controlla
si
di
i
evitano
sovraccarichi.
Caratteristiche principali del termostato Termo-D
Controllo elettronico per riscaldamento a pavimento, montato tramite adattatori alla maggior
parte delle serie 503 di commercio Living, Biticio ecc..
La regolazione della temperatura massello tramite sonda di temperatura NTC locale, con
programma specifico per riscaldamento elettrico a pavimento o a parete, adatto per soluzioni a
cavo scaldante o a film sottile.
Configurazione della tipo pavimentazione e della tipologia di riscaldatore per compensazione
automatica della temperatura di comfort.
Programmazione giornaliera su ventiquattro ore su sette giorni, e due programmi speciali
programmabili.
Regolazione I-Mode del carico permette di sfruttare il totale dell'energia disponibile senza il rischio
di causare sovraccarichi di corrente.
Misura dei parametri di funzionamento del carico, tensione e potenza per monitoraggio,
contabilizzazione e diagnostica.
