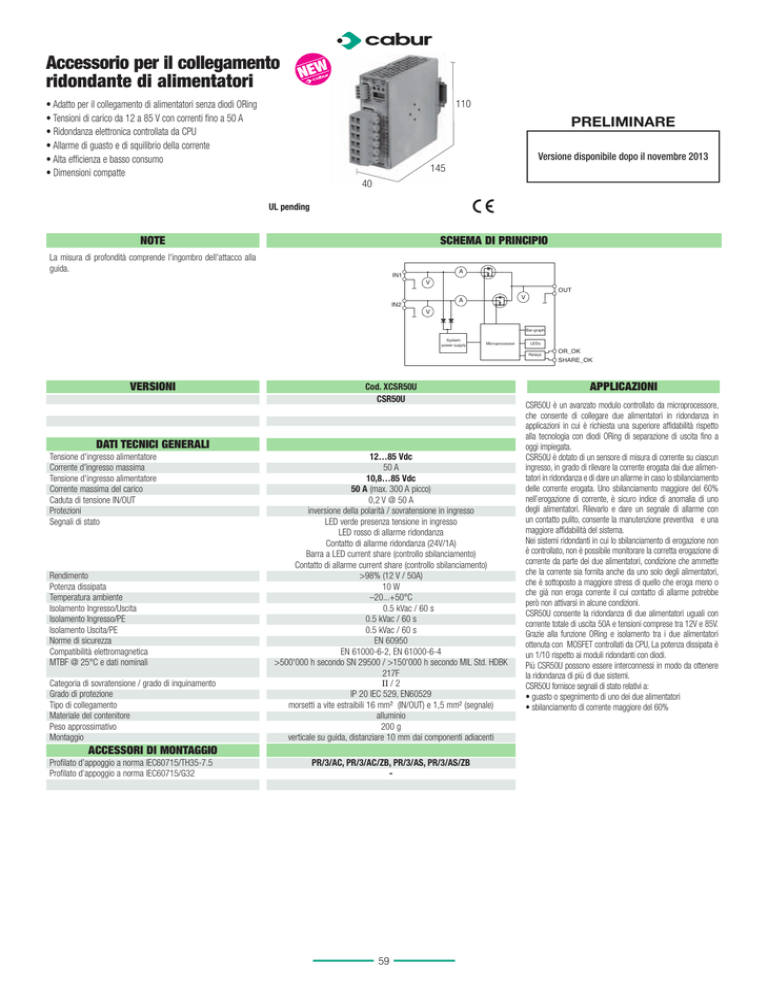

Accessorio per il collegamento
ridondante di alimentatori
110
• Adatto per il collegamento di alimentatori senza diodi ORing
• Tensioni di carico da 12 a 85 V con correnti fino a 50 A
• Ridondanza elettronica controllata da CPU
• Allarme di guasto e di squilibrio della corrente
• Alta efficienza e basso consumo
• Dimensioni compatte
PRELIMINARE
Versione disponibile dopo il novembre 2013
145
40
UL pending
NOTE
SCHEMA DI PRINCIPIO
La misura di profondità comprende l'ingombro dell'attacco alla
guida.
!"
#
#%&
$#!%&
VERSIONI
Cod. XCSR50U
CSR50U
DATI TECNICI GENERALI
Tensione d'ingresso alimentatore
Corrente d'ingresso massima
Tensione d'ingresso alimentatore
Corrente massima del carico
Caduta di tensione IN/OUT
Protezioni
Segnali di stato
Rendimento
Potenza dissipata
Temperatura ambiente
Isolamento Ingresso/Uscita
Isolamento Ingresso/PE
Isolamento Uscita/PE
Norme di sicurezza
Compatibilità elettromagnetica
MTBF @ 25°C e dati nominali
Categoria di sovratensione / grado di inquinamento
Grado di protezione
Tipo di collegamento
Materiale del contenitore
Peso approssimativo
Montaggio
12…85 Vdc
50 A
10,8…85 Vdc
50 A (max. 300 A picco)
0,2 V @ 50 A
inversione della polarità / sovratensione in ingresso
LED verde presenza tensione in ingresso
LED rosso di allarme ridondanza
Contatto di allarme ridondanza (24V/1A)
Barra a LED current share (controllo sbilanciamento)
Contatto di allarme current share (controllo sbilanciamento)
>98% (12 V / 50A)
10 W
–20...+50°C
0.5 kVac / 60 s
0.5 kVac / 60 s
0.5 kVac / 60 s
EN 60950
EN 61000-6-2, EN 61000-6-4
>500'000 h secondo SN 29500 / >150'000 h secondo MIL Std. HDBK
217F
,, / 2
IP 20 IEC 529, EN60529
morsetti a vite estraibili 16 mm² (IN/OUT) e 1,5 mm² (segnale)
alluminio
200 g
verticale su guida, distanziare 10 mm dai componenti adiacenti
ACCESSORI DI MONTAGGIO
Profilato d’appoggio a norma IEC60715/TH35-7.5
Profilato d’appoggio a norma IEC60715/G32
PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
-
59
APPLICAZIONI
CSR50U è un avanzato modulo controllato da microprocessore,
che consente di collegare due alimentatori in ridondanza in
applicazioni in cui è richiesta una superiore affidabilità rispetto
alla tecnologia con diodi ORing di separazione di uscita fino a
oggi impiegata.
CSR50U è dotato di un sensore di misura di corrente su ciascun
ingresso, in grado di rilevare la corrente erogata dai due alimentatori in ridondanza e di dare un allarme in caso lo sbilanciamento
delle corrente erogata. Uno sbilanciamento maggiore del 60%
nell’erogazione di corrente, è sicuro indice di anomalia di uno
degli alimentatori. Rilevarlo e dare un segnale di allarme con
un contatto pulito, consente la manutenzione preventiva e una
maggiore affidabilità del sistema.
Nei sistemi ridondanti in cui lo sbilanciamento di erogazione non
è controllato, non è possibile monitorare la corretta erogazione di
corrente da parte dei due alimentatori, condizione che ammette
che la corrente sia fornita anche da uno solo degli alimentatori,
che è sottoposto a maggiore stress di quello che eroga meno o
che già non eroga corrente il cui contatto di allarme potrebbe
però non attivarsi in alcune condizioni.
CSR50U consente la ridondanza di due alimentatori uguali con
corrente totale di uscita 50A e tensioni comprese tra 12V e 85V.
Grazie alla funzione ORing e isolamento tra i due alimentatori
ottenuta con MOSFET controllati da CPU, La potenza dissipata è
un 1/10 rispetto ai moduli ridondanti con diodi.
Più CSR50U possono essere interconnessi in modo da ottenere
la ridondanza di più di due sistemi.
CSR50U fornisce segnali di stato relativi a:
• guasto o spegnimento di uno dei due alimentatori
• sbilanciamento di corrente maggiore del 60%
