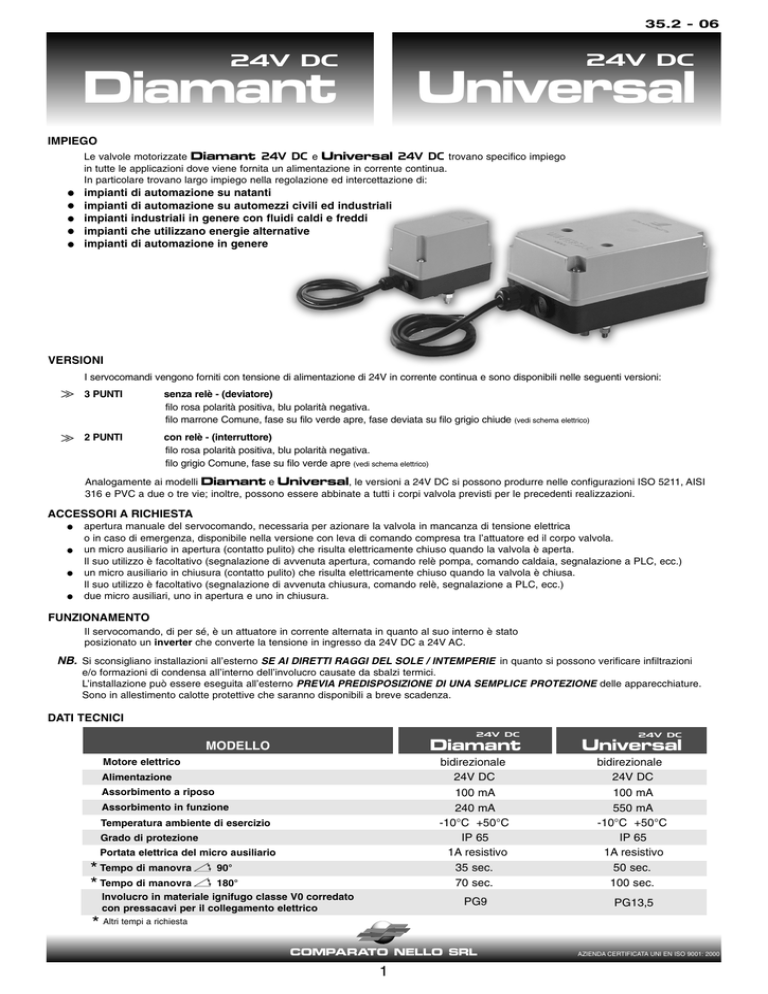

Diamant Universal - Comparato Nello srl

Diamant
Universal
35.2 - 06
24V DC
24V DC
Le valvole motorizzate Diamant 24V DC e Universal 24V DC trovano specifico impiego
in tutte le applicazioni dove viene fornita un alimentazione in corrente continua.
In particolare trovano largo impiego nella regolazione ed intercettazione di:
IMPIEGO
impianti
impianti
impianti
impianti
impianti
di automazione su natanti
di automazione su automezzi civili ed industriali
industriali in genere con fluidi caldi e freddi
che utilizzano energie alternative
di automazione in genere
VERSIONI
I servocomandi vengono forniti con tensione di alimentazione di 24V in corrente continua e sono disponibili nelle seguenti versioni:
3 PUNTI
senza relè - (deviatore)
filo rosa polarità positiva, blu polarità negativa.
filo marrone Comune, fase su filo verde apre, fase deviata su filo grigio chiude (vedi schema elettrico)
2 PUNTI
con relè - (interruttore)
filo rosa polarità positiva, blu polarità negativa.
filo grigio Comune, fase su filo verde apre (vedi schema elettrico)
Analogamente ai modelli Diamant e Universal, le versioni a 24V DC si possono produrre nelle configurazioni ISO 5211, AISI
316 e PVC a due o tre vie; inoltre, possono essere abbinate a tutti i corpi valvola previsti per le precedenti realizzazioni.
ACCESSORI A RICHIESTA
apertura manuale del servocomando, necessaria per azionare la valvola in mancanza di tensione elettrica
o in caso di emergenza, disponibile nella versione con leva di comando compresa tra l’attuatore ed il corpo valvola.
un micro ausiliario in apertura (contatto pulito) che risulta elettricamente chiuso quando la valvola è aperta.
Il suo utilizzo è facoltativo (segnalazione di avvenuta apertura, comando relè pompa, comando caldaia, segnalazione a PLC, ecc.)
un micro ausiliario in chiusura (contatto pulito) che risulta elettricamente chiuso quando la valvola è chiusa.
Il suo utilizzo è facoltativo (segnalazione di avvenuta chiusura, comando relè, segnalazione a PLC, ecc.)
due micro ausiliari, uno in apertura e uno in chiusura.
FUNZIONAMENTO
Il servocomando, di per sé, è un attuatore in corrente alternata in quanto al suo interno è stato
posizionato un inverter che converte la tensione in ingresso da 24V DC a 24V AC.
NB. Si sconsigliano installazioni all’esterno SE AI DIRETTI RAGGI DEL SOLE / INTEMPERIE in quanto si possono verificare infiltrazioni
e/o formazioni di condensa all’interno dell’involucro causate da sbalzi termici.
L’installazione può essere eseguita all’esterno PREVIA PREDISPOSIZIONE DI UNA SEMPLICE PROTEZIONE delle apparecchiature.
Sono in allestimento calotte protettive che saranno disponibili a breve scadenza.
DATI TECNICI
Diamant
Universal
PG9
PG13,5
24V DC
MODELLO
Motore elettrico
bidirezionale
24V DC
100 mA
240 mA
-10°C +50°C
IP 65
1A resistivo
35 sec.
70 sec.
Alimentazione
Assorbimento a riposo
Assorbimento in funzione
Temperatura ambiente di esercizio
Grado di protezione
Portata elettrica del micro ausiliario
* Tempo di manovra
* Tempo di manovra
90°
180°
Involucro in materiale ignifugo classe V0 corredato
con pressacavi per il collegamento elettrico
24V DC
bidirezionale
24V DC
100 mA
550 mA
-10°C +50°C
IP 65
1A resistivo
50 sec.
100 sec.
* Altri tempi a richiesta
COMPARATO NELLO SRL
1
AZIENDA CERTIFICATA UNI EN ISO 9001: 2000
Diamant
Universal
35.2 - 06
24V DC
24V DC
SCHEMA DI COLLEGAMENTO PER ENTRAMBI I MODELLI
CAVO DI COLLEGAMENTO
CAVO DI COLLEGAMENTO
24V D.C.
24V D.C.
ROSA +
BLU -
ROSA +
BLU -
Marrone-Comune
Grigio-Comune
Contatto di
comando
Grigio-Chiude
Verde-Apre
Verde-Apre
2 PUNTI CON RELÈ
3 PUNTI SENZA RELÈ
Autochiusura elettrica
DIMENSIONI DI INGOMBRO
155
214
74
186
117
Diamant
98
104
134
Universal
24V DC
24V DC
COLLEGAMENTI ELETTRICI
COLLEGAMENTO A 3 PUNTI SENZA RELÈ
24V AC
Morsettiera
INVERTER
24V DC
C NO NC 1
TB1
2
TB2
1
FUSE
2
3
4
5
T
1
2
Azzurro
Rosa
Morsettiera
SERVOMOTORE
C NO NC
Grigio-Chiude
Verde-Apre
Contatto di
comando
Morsettiera per micro
ausiliario (a richiesta)
Morsettiera per micro
ausiliario (a richiesta)
+ -
COLLEGAMENTO A 2 PUNTI CON RELÈ
2
C NO NC 1
TB1
1
Morsettiera
INVERTER
24V DC
24V AC
TB2
La Comparato Nello Srl si riserva il diritto di modificare in qualunque momento e senza
preavviso i dati tecnici, i disegni, i grafici e le fotografie contenuti in questa scheda tecnica.
Marrone-Comune
FUSE
2
3
4
5
T
1
2
Azzurro
Rosa
Morsettiera
SERVOMOTORE
C NO NC
Morsettiera per micro
ausiliario (a richiesta)
Verde-Apre
Morsettiera per micro
ausiliario (a richiesta)
Contatto di
comando
Grigio
Autochiusura elettrica
+ -
