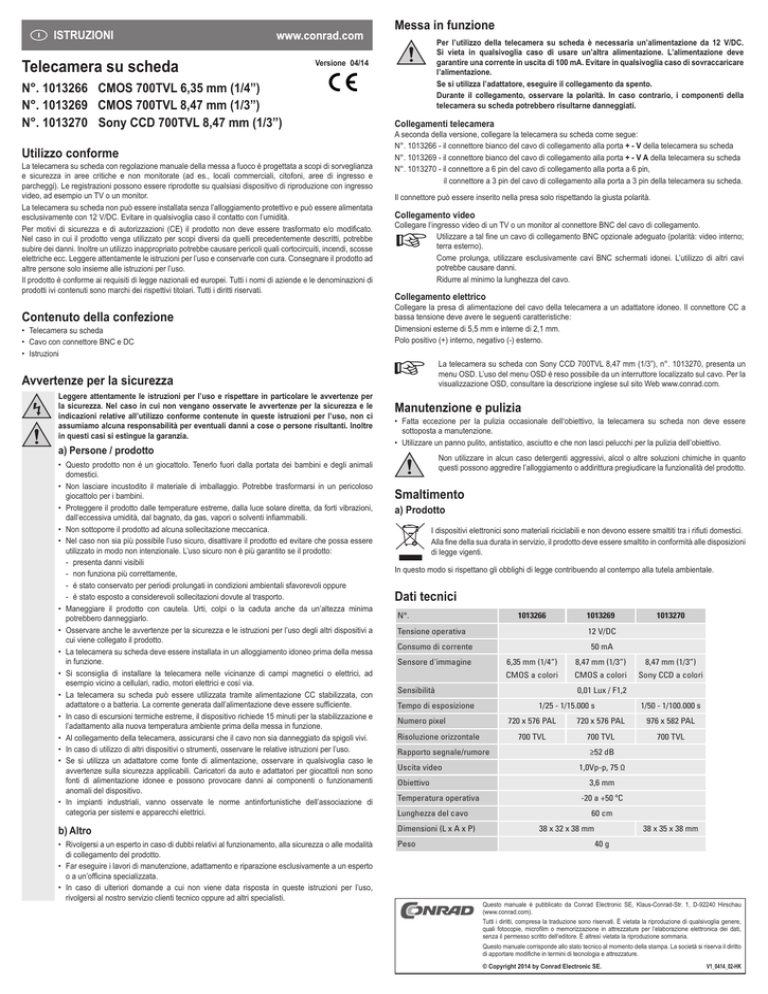

Telecamera su scheda

Messa in funzione
ISTRUZIONI
Telecamera su scheda
Per l’utilizzo della telecamera su scheda è necessaria un’alimentazione da 12 V/DC.
Si vieta in qualsivoglia caso di usare un’altra alimentazione. L’alimentazione deve
garantire una corrente in uscita di 100 mA. Evitare in qualsivoglia caso di sovraccaricare
l’alimentazione.
Se si utilizza l’adattatore, eseguire il collegamento da spento.
Durante il collegamento, osservare la polarità. In caso contrario, i componenti della
telecamera su scheda potrebbero risultarne danneggiati.
Versione 04/14
N°. 1013266 CMOS 700TVL 6,35 mm (1/4”)
N°. 1013269 CMOS 700TVL 8,47 mm (1/3”)
N°. 1013270 Sony CCD 700TVL 8,47 mm (1/3”)
Utilizzo conforme
La telecamera su scheda con regolazione manuale della messa a fuoco è progettata a scopi di sorveglianza
e sicurezza in aree critiche e non monitorate (ad es., locali commerciali, citofoni, aree di ingresso e
parcheggi). Le registrazioni possono essere riprodotte su qualsiasi dispositivo di riproduzione con ingresso
video, ad esempio un TV o un monitor.
La telecamera su scheda non può essere installata senza l’alloggiamento protettivo e può essere alimentata
esclusivamente con 12 V/DC. Evitare in qualsivoglia caso il contatto con l’umidità.
Per motivi di sicurezza e di autorizzazioni (CE) il prodotto non deve essere trasformato e/o modificato.
Nel caso in cui il prodotto venga utilizzato per scopi diversi da quelli precedentemente descritti, potrebbe
subire dei danni. Inoltre un utilizzo inappropriato potrebbe causare pericoli quali cortocircuiti, incendi, scosse
elettriche ecc. Leggere attentamente le istruzioni per l’uso e conservarle con cura. Consegnare il prodotto ad
altre persone solo insieme alle istruzioni per l’uso.
Il prodotto è conforme ai requisiti di legge nazionali ed europei. Tutti i nomi di aziende e le denominazioni di
prodotti ivi contenuti sono marchi dei rispettivi titolari. Tutti i diritti riservati.
Contenuto della confezione
• Telecamera su scheda
• Cavo con connettore BNC e DC
• Istruzioni
Collegamenti telecamera
A seconda della versione, collegare la telecamera su scheda come segue:
N°. 1013266 - il connettore bianco del cavo di collegamento alla porta + - V della telecamera su scheda
N°. 1013269 - il connettore bianco del cavo di collegamento alla porta + - V A della telecamera su scheda
N°. 1013270 - il connettore a 6 pin del cavo di collegamento alla porta a 6 pin,
il connettore a 3 pin del cavo di collegamento alla porta a 3 pin della telecamera su scheda.
Il connettore può essere inserito nella presa solo rispettando la giusta polarità.
Collegamento video
Collegare l’ingresso video di un TV o un monitor al connettore BNC del cavo di collegamento.
Utilizzare a tal fine un cavo di collegamento BNC opzionale adeguato (polarità: video interno;
terra esterno).
Come prolunga, utilizzare esclusivamente cavi BNC schermati idonei. L’utilizzo di altri cavi
potrebbe causare danni.
Ridurre al minimo la lunghezza del cavo.
Collegamento elettrico
Collegare la presa di alimentazione del cavo della telecamera a un adattatore idoneo. Il connettore CC a
bassa tensione deve avere le seguenti caratteristiche:
Dimensioni esterne di 5,5 mm e interne di 2,1 mm.
Polo positivo (+) interno, negativo (-) esterno.
La telecamera su scheda con Sony CCD 700TVL 8,47 mm (1/3”), n°. 1013270, presenta un
menu OSD. L’uso del menu OSD è reso possibile da un interruttore localizzato sul cavo. Per la
visualizzazione OSD, consultare la descrizione inglese sul sito Web www.conrad.com.
Avvertenze per la sicurezza
Leggere attentamente le istruzioni per l’uso e rispettare in particolare le avvertenze per
la sicurezza. Nel caso in cui non vengano osservate le avvertenze per la sicurezza e le
indicazioni relative all’utilizzo conforme contenute in queste istruzioni per l’uso, non ci
assumiamo alcuna responsabilità per eventuali danni a cose o persone risultanti. Inoltre
in questi casi si estingue la garanzia.
a)Persone / prodotto
• Questo prodotto non è un giocattolo. Tenerlo fuori dalla portata dei bambini e degli animali
domestici.
• Non lasciare incustodito il materiale di imballaggio. Potrebbe trasformarsi in un pericoloso
giocattolo per i bambini.
• Proteggere il prodotto dalle temperature estreme, dalla luce solare diretta, da forti vibrazioni,
dall’eccessiva umidità, dal bagnato, da gas, vapori o solventi infiammabili.
• Non sottoporre il prodotto ad alcuna sollecitazione meccanica.
• Nel caso non sia più possibile l’uso sicuro, disattivare il prodotto ed evitare che possa essere
utilizzato in modo non intenzionale. L’uso sicuro non è più garantito se il prodotto:
-- presenta danni visibili
-- non funziona più correttamente,
-- è stato conservato per periodi prolungati in condizioni ambientali sfavorevoli oppure
-- è stato esposto a considerevoli sollecitazioni dovute al trasporto.
• Maneggiare il prodotto con cautela. Urti, colpi o la caduta anche da un’altezza minima
potrebbero danneggiarlo.
• Osservare anche le avvertenze per la sicurezza e le istruzioni per l’uso degli altri dispositivi a
cui viene collegato il prodotto.
• La telecamera su scheda deve essere installata in un alloggiamento idoneo prima della messa
in funzione.
• Si sconsiglia di installare la telecamera nelle vicinanze di campi magnetici o elettrici, ad
esempio vicino a cellulari, radio, motori elettrici e così via.
• La telecamera su scheda può essere utilizzata tramite alimentazione CC stabilizzata, con
adattatore o a batteria. La corrente generata dall’alimentazione deve essere sufficiente.
• In caso di escursioni termiche estreme, il dispositivo richiede 15 minuti per la stabilizzazione e
l’adattamento alla nuova temperatura ambiente prima della messa in funzione.
• Al collegamento della telecamera, assicurarsi che il cavo non sia danneggiato da spigoli vivi.
• In caso di utilizzo di altri dispositivi o strumenti, osservare le relative istruzioni per l’uso.
• Se si utilizza un adattatore come fonte di alimentazione, osservare in qualsivoglia caso le
avvertenze sulla sicurezza applicabili. Caricatori da auto e adattatori per giocattoli non sono
fonti di alimentazione idonee e possono provocare danni ai componenti o funzionamenti
anomali del dispositivo.
• In impianti industriali, vanno osservate le norme antinfortunistiche dell’associazione di
categoria per sistemi e apparecchi elettrici.
Manutenzione e pulizia
• Fatta eccezione per la pulizia occasionale dell‘obiettivo, la telecamera su scheda non deve essere
sottoposta a manutenzione.
• Utilizzare un panno pulito, antistatico, asciutto e che non lasci pelucchi per la pulizia dell’obiettivo.
Non utilizzare in alcun caso detergenti aggressivi, alcol o altre soluzioni chimiche in quanto
questi possono aggredire l’alloggiamento o addirittura pregiudicare la funzionalità del prodotto.
Smaltimento
a)Prodotto
I dispositivi elettronici sono materiali riciclabili e non devono essere smaltiti tra i rifiuti domestici.
Alla fine della sua durata in servizio, il prodotto deve essere smaltito in conformità alle disposizioni
di legge vigenti.
In questo modo si rispettano gli obblighi di legge contribuendo al contempo alla tutela ambientale.
Dati tecnici
N°.
1013266
Tensione operativa
50 mA
Sensore d'immagine
6,35 mm (1/4“)
8,47 mm (1/3“)
8,47 mm (1/3“)
CMOS a colori
CMOS a colori
Sony CCD a colori
Sensibilità
0,01 Lux / F1,2
Tempo di esposizione
1/25 - 1/15.000 s
Numero pixel
Risoluzione orizzontale
Rapporto segnale/rumore
Obiettivo
Temperatura operativa
Lunghezza del cavo
b)Altro
Dimensioni (L x A x P)
• Rivolgersi a un esperto in caso di dubbi relativi al funzionamento, alla sicurezza o alle modalità
di collegamento del prodotto.
• Far eseguire i lavori di manutenzione, adattamento e riparazione esclusivamente a un esperto
o a un’officina specializzata.
• In caso di ulteriori domande a cui non viene data risposta in queste istruzioni per l’uso,
rivolgersi al nostro servizio clienti tecnico oppure ad altri specialisti.
Peso
1013270
12 V/DC
Consumo di corrente
Uscita video
1013269
1/50 - 1/100.000 s
720 x 576 PAL
720 x 576 PAL
976 x 582 PAL
700 TVL
700 TVL
700 TVL
≥52 dB
1,0Vp-p, 75 Ω
3,6 mm
-20 a +50 ºC
60 cm
38 x 32 x 38 mm
38 x 35 x 38 mm
40 g
