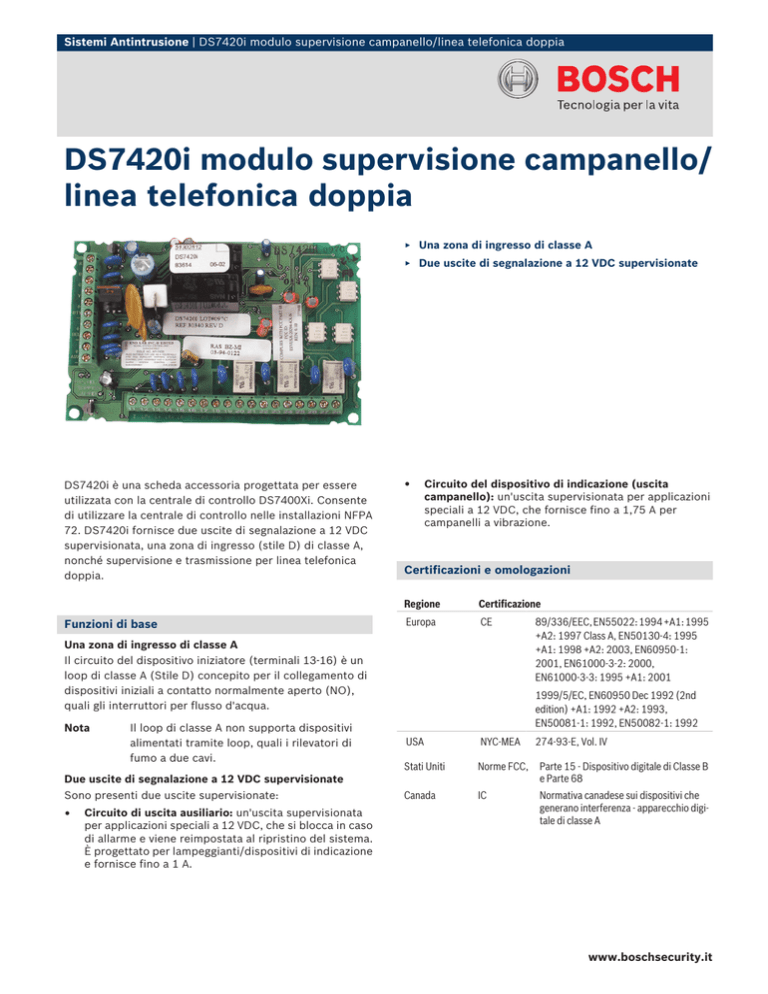

DS7420i modulo supervisione campanello/linea telefonica doppia

Sistemi Antintrusione | DS7420i modulo supervisione campanello/linea telefonica doppia
DS7420i modulo supervisione campanello/
linea telefonica doppia
▶ Una zona di ingresso di classe A
▶ Due uscite di segnalazione a 12 VDC supervisionate
DS7420i è una scheda accessoria progettata per essere
utilizzata con la centrale di controllo DS7400Xi. Consente
di utilizzare la centrale di controllo nelle installazioni NFPA
72. DS7420i fornisce due uscite di segnalazione a 12 VDC
supervisionata, una zona di ingresso (stile D) di classe A,
nonché supervisione e trasmissione per linea telefonica
doppia.
Funzioni di base
•
Circuito del dispositivo di indicazione (uscita
campanello): un'uscita supervisionata per applicazioni
speciali a 12 VDC, che fornisce fino a 1,75 A per
campanelli a vibrazione.
Certificazioni e omologazioni
Regione
Certificazione
Europa
CE
Una zona di ingresso di classe A
Il circuito del dispositivo iniziatore (terminali 13-16) è un
loop di classe A (Stile D) concepito per il collegamento di
dispositivi iniziali a contatto normalmente aperto (NO),
quali gli interruttori per flusso d'acqua.
Nota
Il loop di classe A non supporta dispositivi
alimentati tramite loop, quali i rilevatori di
fumo a due cavi.
Due uscite di segnalazione a 12 VDC supervisionate
Sono presenti due uscite supervisionate:
•
Circuito di uscita ausiliario: un'uscita supervisionata
per applicazioni speciali a 12 VDC, che si blocca in caso
di allarme e viene reimpostata al ripristino del sistema.
È progettato per lampeggianti/dispositivi di indicazione
e fornisce fino a 1 A.
89/336/EEC, EN55022: 1994 +A1: 1995
+A2: 1997 Class A, EN50130-4: 1995
+A1: 1998 +A2: 2003, EN60950-1:
2001, EN61000-3-2: 2000,
EN61000-3-3: 1995 +A1: 2001
1999/5/EC, EN60950 Dec 1992 (2nd
edition) +A1: 1992 +A2: 1993,
EN50081-1: 1992, EN50082-1: 1992
USA
NYC-MEA
274-93-E, Vol. IV
Stati Uniti
Norme FCC,
Parte 15 - Dispositivo digitale di Classe B
e Parte 68
Canada
IC
Normativa canadese sui dispositivi che
generano interferenza - apparecchio digitale di classe A
www.boschsecurity.it
2 | DS7420i modulo supervisione campanello/linea telefonica doppia
Informazioni per l'ordinazione
Pianificazione
Applicazioni commerciali di rilevazione incendio
Per le applicazioni commerciali di rilevazione incendio, il
trasformatore TR1850 deve essere contenuto nel
contenitore AE-TR16. Il cablaggio che collega AE-TR16 alla
centrale di controllo e quello alla scatola della presa nel
condotto devono essere inseriti nel contenitore AE-TR16.
Cablaggio
La centrale di controllo DS7400Xi deve essere installata in
conformità alle linee guida NFPA 72. Il sistema è ad
alimentazione limitata, tranne che ai terminali della
batteria. Tutti i cablaggi che entrano nel contenitore del
sistema devono essere ad alimentazione limitata.
DS7420i modulo supervisione campanello/
linea telefonica doppia
Fornisce due uscite di segnalazione a 12 VDC
supervisionate, una zona di ingresso Classe A
(Stile D) e trasmissione per linea telefonica
doppia.
Accessori hardware
AE‑TR16 contenitore trasformatore
Necessario per installazioni commerciali di rilevazione incendio.
AE-TR16
TR1850 Trasformatore
TR1850
Specifiche tecniche
Requisiti di alimentazione ausiliaria
Corrente (allarme):
140 mA
Corrente (supervisione):
20 mA
Tensione:
12 VDC, nominale
Note ambientali
Temperatura (operativa):
da 0°C a +49°C
Ingressi (circuito dispositivo iniziatore)
Max. resistenza di circuito:
150 Ω totali
Uscita (circuito di uscita ausiliario)
Corrente fornita:
fino a 1 A
Uscita (circuito del dispositivo di indicazione, uscita campanello)
Corrente fornita:
fino a 1,75 A
Numeri di riferimento
Numero DOC:
1249 5895 A
Numero di registrazione FCC: ESVUSA-20294-KX-N
Numero caricamento:
2
REN:
0,1 B
Italy:
Bosch Security Systems S.p.A.
Via M.A.Colonna, 35
20149 Milano
Fax: +39 02 3696 3907
[email protected]
www.boschsecurity.it
© Bosch Security Systems S.p.A. 2009 | Dati soggetti a modifiche senza preavviso
T1159461515 | Cur: it-IT, V3, 7 Nov 2009 | Src: en-US, V0, 22 Dec 2008
