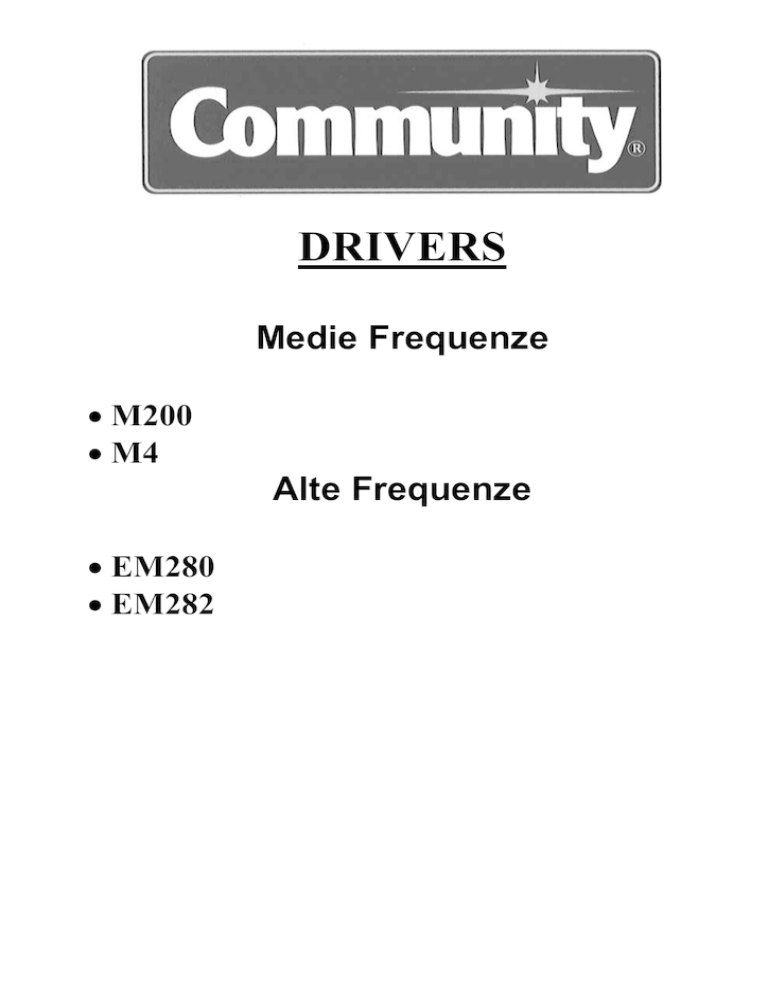

DRIVERS
Medie Frequenze
• M200
• M4
Alte Frequenze
• EM280
• EM282
M200™
DRIVER A COMPRESSIONE PER MEDIE
FREQUENZE
APPLICAZIONI:
•
•
•
•
Ambienti riverberanti
Palazzetti dello sport, grandi sale di riunione
Annunci vocali in luoghi aperti o chiusi
Driver per medie frequenze per sistemi multi vie
CARATTERISTICHE:
•
•
•
Gola di uscita da 2 pollici
bassa distorsione, alta efficienza
Alta potenza di uscita
DESCRIZIONE
Il driver M200™ ha un’alta potenza di uscita, un’alta
efficienza e viene usato in applicazioni di annunci vocali
per grandi estensioni, oppure in sistemi per concerti a tre
o quattro vie.
L’M200 a differenza dei soliti driver a compressione, ha
un caricamento a bassa compressione che determina un
miglioramento notevole della distosione.
L’M200 usa la stessa filosofia di progetto del Driver per
le medie frequenze M4™, che risulta il migliore driver al
mondo per quanto riguarda la bassa distorsione, l’alta
efficienza e l’alta potenza di uscita. Quando l’M200 viene
utilizzato in sistemi a tre vie Full Range, viene eliminato
il punto di incrocio nelle frequenze della voce
incrementando in questo modo l’intelligibilità e la
chiarezza. L’uso del driver M200 in sistemi full range
permette ai trasduttori delle basse frequenze di operare in
una gamma di frequenze più ristretta di quella per cui
sono stati progettati, evitando sovraescursioni e
distorsioni tipicamente prodotte dai woofer alle frequenze
più elevate. L’M200 è integrato in tutti i sistemi
Community RS e Solution controllati elettronicamente.
La risposta in frequenza dell’M200 va da 400Hz a 4 kHz
e può arrivare a 8kHz se opportunamente equalizzato con
una bassissima distorsione e con un’elevata efficienza è
ideale per soddisfare sistemi di sola diffusione della voce
con estrema intelligibilità ed efficienza. Combinando
l’M200 con la tromba a direttività costante della
Community SH494 e con il coperchio a tenuta stagna
M200RC si ottiene un sistema con un ottimo rapporto
prestazioni – prezzo che fa di questo driver una soluzione
ideale per sistemi vocali di annunci e ricerca di persone.
L’M200 include una magnete di notevoli dimensioni, un
diaframma che è virtualmente immune da guasti in
utilizzo con lavori gravosi. La membrana è realizzata in
Mylar alluminizzato a bassa compressione con un
avvolgimento in rame raffreddato con ferrofluido. La
membrana del M200 può essere sostituita facilmente.
COMMUNITY
SPECIFICHE:
Tipo:
Driver per le medie frequenze
Risposta in frequenza:
400 Hz – 4 KHz
Limite di bassa frequanza: 350 Hz
Potenza applicabile:
75 W RMS, continui con rumore rosa
200W di Programma (potenza del finale)
Efficienza (1 watt/1 metro):
108.5 dB SPL (da 400 Hz a 4 KHz) con una
tromba SH494
Impedenza nominale:
8 ohms
Resistenza in DC 6.5 ohms
Diametro bocca di uscita: 2 pollici
Diaframma:
OD con diametro di 3.55 pollici di Mylar
alluminizzato
Parte meccanica:
4 viti con passo inglese da ¼ in un supporto con
diametro di 101.6 mm
Dimensioni:
diametro:
140.7 mm
altezza:
56.6 mm più un pollice di
lunghezza delle viti
Peso netto:
3.29 Kg
Peso imballo compreso: 3.6 Kg
PROFESSIONAL
LOUDSPEAKERS
333 East Fifth Street Chester, PA 19013-4511 USA Phone (610)876-3400 Fax (610)874-0190
M200™
DRIVER A COMPRESSIONE PER MEDIE
FREQUENZE
RISPOSTA IN FREQUENZA
IMPEDENZA
DIMENSIONI
101.6
60
143
2” (51 mm)
Vista frontale
vista laterale
vista posteriore
NOTE TECNICHE E DI COSTRUZIONE
Il driver per le medie frequenze M200 è del tipo a bassa compressione, progettato appositamente per una risposta in
frequenza della parte media. L’M200 ha le seguenti caratteristiche elettriche: Impedenza 8 ohms nominali, risposta in
frequenza che va da 400 Hz ai 4 kHz, e può spingersi sino a 8 kHz con un’opportuna equalizzazione. La potenza nominale
sopportata è di 75 Watts continui e 200 Watts nominali da 400Hz a 4 kHz. L’efficienza, accoppiando il driver con una
tromba SH494 è di 108.5 dB (1Watt/1Metro). Il driver è realizzato con un magnete di notevoli dimensioni, con un
diaframma a sospensione, realizzato in Mylar Alluminizzato, e una bobina con filo di rame avvolto sulla membrana
stessa; questo determina una notevole riduzione della probabilità di guasti dovuti a sovraescursioni.
GARANZIA
I driver Community sono garantiti in ogni forma di difetto del materiale o di lavorazione per un periodo di cinque anni dalla data di
acquisto. Questa garanzia perciò, rimane applicata al prodotto anche a seguito di cambio del proprietario conservando fattura con N° di
matricola originale. Questa garanzia non è applicabile a prodotti che hanno subito abusi, incidenti, modifiche, installazioni improprie o
riparazioni non eseguite da centri assistenza Community. Le parti o i prodotti coperte dalla garanzia vengono riparate o sostituite a
nostra discrezione.
COMMUNITY
PROFESSIONAL
LOUDSPEAKERS
333 East Fifth Street Chester, PA 19013-4511 USA Phone (610)876-3400 Fax (610)874-0190
M4™
DRIVER A COMPRESSIONE
PER MEDIE FREQUENZE
APPLICAZIONI:
•
•
•
•
•
Concerti
Grandi sistemi PA
Palazzetti dello sport, grandi sale di riunione
Annunci vocali in luoghi aperti o chiusi
Driver per medie frequenze per sistemi multi vie
CARATTERISTICHE:
•
•
•
•
Gola di uscita da 4 pollici
Robusto, leggero, involucro esterno in fibra di
vetro resistente alle intemperie
Bassa distorsione, alta efficienza
Alta potenza di uscita per lunghe distanze di
proiezione ( il più potente sul mercato)
DESCRIZIONE
Tipo:
Il driver per le medie frequenze Community M4™ è
un’unità usata singolarmente per annunci vocali per
grandi sistemi, sistemi multi componenti e sistemi a tre o
quattro vie full-range di alta fedeltà per sistemi da
concerti.
Il design del M4™ ha tre punti di particolare rilevanza:
efficienza, un’alta potenza e una bassa distorsione.
Per massimizzare l’efficienza e la potenza, l’M4™ è
realizzato con un magnete di 16.8 Kg di peso, e delle
sospensioni mobili a bassa resistenza. L’M4™ utilizza un
diaframma estremamente rigido e libero, immune da
rotture dovute a usi forzati. La potenza prodotta esce da
un’unica bocca di uscita ed entra in una camera a bassa
compressione.
La potenza e la linearità della parte meccanica, la rigidità
del diaframma, la linearità del sistema di sospensione
senza nessuna risonanza interna rende il driver
estremamente preciso e con una distorsione minima.
L’elemento di primaria importanza che determina una
bassa distorsione è l’ampia gola di uscita dell’M4™
L’M4™ è costruito in fibra di vetro resistente alle
intemperie, che protegge il driver anche da urti e agenti
atmosferici esterni. L’M4™ è usato con trombe progettate
dalla Community; a seconda delle applicazioni è possibile
scegliere tra i modelli PC1594™ (90°x40°), PC1564™
(60°x40°) oppure PC1542™ (40°x20°). Questa serie di
trombe si adatta con facilità a sistemi coassiali con
l’aggiunta di una staffa per fissare un driver da 2 pollice e
una tromba per le alte frequenze (si può scegliere tra i
modelli Community PC494™ (90°x40°), PC464™
(60°x40°) o PC442™ (40°x20°).
Il diaframma del driver può essere sostituito.
COMMUNITY
SPECIFICHE:
Driver per le medie frequenze
Risposta in frequenza:
200 Hz – 2 KHz (per applicazioni multi vie)
200 Hz – 4 KHz (per applicazioni di solo parlato,
con equalizzatore per una maggiore linearità ai 4
Khz
Limite di bassa frequenza: 200 Hz
Potenza applicabile:
200 W RMS, continui con rumore rosa
500W di Programma (potenza del finale)
Efficienza (1 watt/1 metro):
109.5 dB SPL (da 400 Hz a 4 KHz) con una
tromba PC1594
Impedenza nominale:
8 ohms
Resistenza in DC 6.5 ohms
Diametro bocca di uscita: 4 pollici (101.6 mm)
Diaframma:
168 mm di diametro
Bobina mobile:
da 4,5” realizzata con piattina di alluminio
Phase plug:
di tipo circolare non risonante
Efficienza:
superiore al 40% a 350 Hz
Potenza di compressione:
minore di 1dB con 200 Watts
Parte meccanica:
6 bulloni con passo inglese da ¼ in un supporto
con diametro di 305 mm
Contenitore esterno:
realizzato in fibra di vetro di notevole spessore
Dimensioni:
diametro:
317.5 mm
altezza:
228.6 mm
Peso netto:
18.69 Kg
Peso imballo compreso: 21.3 Kg
PROFESSIONAL
LOUDSPEAKERS
333 East Fifth Street Chester, PA 19013-4511 USA Phone (610)876-3400 Fax (610)874-0190
M4™
DRIVER A COMPRESSIONE
PER MEDIE FREQUENZE
RISPOSTA IN FREQUENZA
IMPEDENZA
DIMENSIONI
228.6
317.5
172.7
216
4” (101.6mm)
Vista posteriore
vista laterale
vista frontale
NOTE TECNICHE E DI COSTRUZIONE
Il driver per le medie frequenze M4™ è del tipo a bassa compressione, progettato appositamente per riprodurre una
risposta in frequenza della parte media da 200 Hz a 2 KHz (4 KHz con equalizzatore). L’M4™ ha le seguenti
caratteristiche elettriche: Impedenza 8 ohms nominali con connessioni mediante una guida flessibile composta da 14 fili.
L’M4™ ha le seguenti caratteristiche acustiche: risposta in frequenza che va da 200 Hz ai 2 kHz, e può spingersi sino a 4
kHz con un’opportuna equalizzazione. La potenza nominale sopportata è di 200 Watts continui e 500 Watts nominali da
200Hz a 2 kHz. La potenza acustica prodotta : minino di 100 Watts acustici con un’innalzamento della potenza di uscita
sopra i 250Hz. L’efficienza, accoppiando il driver con una tromba PC1594 è di 109.5 dB (1Watt/1Metro).
GARANZIA
I driver Community sono garantiti in ogni forma di difetto del materiale o di lavorazione per un periodo di cinque anni
dalla data di acquisto. Questa garanzia perciò, rimane applicata al prodotto anche a seguito di cambio del proprietario
conservando fattura con N° di matricola originale. Questa garanzia non è applicabile a prodotti che hanno subito abusi,
incidenti, modifiche, installazioni improprie o riparazioni non eseguite da centri assistenza Community. Le parti o i
prodotti coperte dalla garanzia vengono riparate o sostituite a nostra discrezione.
COMMUNITY
PROFESSIONAL
LOUDSPEAKERS
333 East Fifth Street Chester, PA 19013-4511 USA Phone (610)876-3400 Fax (610)874-0190
EM280™
DRIVER A COMPRESSIONE PER
MEDIE-ALTE FREQUENZE
APPLICAZIONI:
•
•
Sistemi multivie ad alta fedeltà e alta potenza
Sistemi a due vie per annunci vocali
CARATTERISTICHE:
•
•
•
•
Diaframma in fibra di carbonio multicellulare
Gola di uscita da 2.8 pollici
Bassa distorsione, alta efficienza
Alta potenza di uscita
DESCRIZIONE
Il driver EM280™ a larga banda ha un’alta potenza di
uscita, un’alta efficienza e viene usato in applicazioni
dove sono richieste alte potenze e un’ampia risposta in
frequenza. È usato in sistemi per concerti a due, tre o
quattro vie, oppure in sistemi di diffusione vocale con alte
potenze ad una via.
L’EM280 ha un diaframma estremamente rigido e
robusto realizzato con due diverse fibre di carbonio
sovrapposte, quindi leggero, non risuonante e che
permette una risposta in frequenza lineare da 300Hz ai 8
KHz.
La bobina mobile è realizzata in filo di rame
alluminizzato di forma rettangolare inserita su un
supporto in kapton. Il segnale elettrico viene trasferito alla
bobina attraverso trasporti realizzati in filo piatto di rameberillio che lo rende praticamente immune da qualsiasi
guasto meccanico o termico. Il driver è raffreddato con
ferrofluido per ridurre l’effetto della compressione ad alta
potenza. La sospensione è realizzata in mylar per resistere
a sollecitazioni meccaniche molto forti.
L’EM280 ha un membrana di notevoli dimensioni ed è
possibile applicargli una potenza di 160 watts RMS
continui e 400 watts di programma (potenza del finale), è
disegnato in modo diverso dai drivers convenzionali con
un’ampia area e una bassa compressione (4:1) di
caricamento.
L’EM280 produce la parte delle basse frequenze con un
lunga escursione del diaframma piuttosto che attraverso
una piccola gola e un’alta compressione; questo evita la
distorsione dovuta alla non linearità nella bocca di uscita.
La bocca di uscita è composta da una struttura circolareradiale unica nel suo genere che mantiene la fase della
forma d’onda riprodotta coerente su tutta la superficie del
diaframma.
Quando viene usato l’EM280 in sistemi full-range a tre
vie, viene eliminato il punto di taglio sulla frequenza della
voce, incrementando l’intelligibilità e la chiarezza. La
risposta in frequenza, l’efficienza e la bassa distorsione
dell’EM280 lo rende ideale per soddisfare sistemi per
sola voce. Un’altissima intelligibilità e un’alta efficienza
può essere raggiunta combinando un EM280 con la serie
di trombe Community PC100. Il driver VHF100 è il
complemento ideale per estendere la risposta in frequenza
fino a 19 KHz.
COMMUNITY
SPECIFICHE:
Tipo:
Driver per le medie-alte frequenze
Risposta in frequenza:
300 Hz – 8 KHz
Limite di bassa frequanza: 300 Hz
Potenza applicabile:
160 W RMS, continui con rumore rosa
400W di Programma (potenza del finale)
Efficienza (1 watt/1 metro):
105 dB SPL (da 300 Hz a 8 KHz) con una
tromba PC194
Impedenza nominale:
8 ohms
Resistenza in DC 6.5 ohms
Diametro bocca di uscita: 2.8 pollici
Diaframma:
diaframma in fibra di carbonio con diametro di
3.55 pollici (90 mm)
Bobina mobile:
diametro di 90 mm con filo di rame rivestito
in alluminio avvolto su supporto di Kapton
Parte meccanica:
4 viti con passo inglese da ¼ in un supporto con
diametro di 146 mm
Dimensioni:
diametro:
180 mm
altezza:
86 mm più un pollice di
lunghezza delle viti
Peso netto:
5.6 Kg
Peso imballo compreso:
6.4 Kg
PROFESSIONAL
LOUDSPEAKERS
333 East Fifth Street Chester, PA 19013-4511 USA Phone (610)876-3400 Fax (610)874-0190
EM280™
DRIVER A COMPRESSIONE PER
MEDIE-ALTE FREQUENZE
RISPOSTA IN FREQUENZA
IMPEDENZA
DIMENSIONI
86 mm
146 mm
181 mm
2.8”
Vista frontale
vista laterale
vista posteriore
NOTE TECNICHE E DI COSTRUZIONE
Il driver per le medie frequenze EM280 è del tipo a bassa compressione, progettato appositamente per una risposta in
frequenza della parte media. L’EM280 ha le seguenti caratteristiche elettriche: Impedenza 8 ohms nominali, risposta in
frequenza che va da 300 Hz ai 8 kHz con equalizzatore. La potenza nominale sopportata è di 160 Watt da 300Hz a 8 kHz.
L’efficienza, accoppiando il driver con una tromba PC194 è di 105 dB (1Watt/1Metro). Il driver è realizzato con un
magnete di notevoli dimensioni, con un diaframma in fibra di carbonio con sospensione in Mylar, avvolgimento in rame
alluminizzato e terminali realizzati con una lamina in rame e berillio alluminizzato, il tutto raffreddato mediante
ferrofluido. Il diaframma può essere sostituito. Le dimensioni sono di 181 mm di diametro, 86 mm di altezza più 2.5 cm
circa di sporgenza delle viti di fissaggio, per un peso di 5.6 Kg.
GARANZIA
I driver Community sono garantiti in ogni forma di difetto del materiale o di lavorazione per un periodo di cinque anni
dalla data di acquisto. Questa garanzia perciò, rimane applicata al prodotto anche a seguito di cambio del proprietario
conservando fattura con N° di matricola originale. Questa garanzia non è applicabile a prodotti che hanno subito abusi,
incidenti, modifiche, installazioni improprie o riparazioni non eseguite da centri assistenza Community. Le parti o i
prodotti coperte dalla garanzia vengono riparate o sostituite a nostra discrezione.
COMMUNITY
PROFESSIONAL
LOUDSPEAKERS
333 East Fifth Street Chester, PA 19013-4511 USA Phone (610)876-3400 Fax (610)874-0190
EM282™
DRIVER A COMPRESSIONE PER
MEDIE-ALTE FREQUENZE
APPLICAZIONI:
•
•
Sistemi multivie ad alta fedeltà e alta potenza
Sistemi a due vie per annunci vocali
CARATTERISTICHE:
•
•
•
•
Diaframma in fibra di carbonio multicellulare
Gola di uscita da 2.8 pollici
Bassa distorsione, alta efficienza
Alta potenza di uscita
DESCRIZIONE
Il driver EM282™ a larga banda ha un’alta potenza di
uscita, un’alta efficienza e viene usato in applicazioni
dove sono richieste alte potenze e un’ampia risposta in
frequenza. È usato in sistemi per concerti a due, tre o
quattro vie, oppure in sistemi di diffusione vocale con alte
potenze a due vie.
L’EM282 ha un diaframma estremamente rigido e
robusto realizzato con due diverse fibre di carbonio
sovrapposte, quindi leggero, non risuonante e che
permette una risposta in frequenza lineare da 1 KHz ai 12
KHz.
La bobina mobile è realizzata in filo di rame
alluminizzato di forma rettangolare inserita su un
supporto in kapton. Il segnale elettrico viene trasferito alla
bobina attraverso trasporti realizzati in filo piatto di rameberillio che lo rende praticamente immune da qualsiasi
guasto meccanico o termico. Il driver è raffreddato con
ferrofluido per ridurre l’effetto della compressione ad alta
potenza. La sospensione è realizzata in mylar per resistere
a sollecitazioni meccaniche molto forti.
L’EM282 ha un membrana di notevoli dimensioni ed è
possibile applicargli una potenza di 160 watts RMS
continui e 400 watts di programma (potenza del finale), è
disegnato in modo diverso dai drivers convenzionali con
un’ampia area e una bassa compressione (4:1) di
caricamento.
L’EM282 produce la parte delle basse frequenze con un
lunga escursione del diaframma piuttosto che attraverso
una piccola gola e un’alta compressione; questo evita la
distorsione dovuta alla non linearità nella bocca di uscita.
La bocca di uscita è composta da una struttura circolareradiale unica nel suo genere che mantiene la fase della
forma d’onda riprodotta coerente su tutta la superficie del
diaframma.
L’EM282 è il complemento ottimale per il leggendario
driver per le medie frequenze M4™ della Community,
per grandi sistemi di sonorizzazioni come stadi e
situazioni similari. È l’unico driver per le alte frequenze
realizzato dalla Community che può essere accoppiato
all’M4™. Viene usato in questa funzione come driver per
le alte frequenze nei sistema di alta potenza Leviathan II
e nel sistema AirForce. La tromba Community PC300 di
medio formato è stata progettata appositamente per
ottenere le massime prestazioni dal driver EM282.
COMMUNITY
SPECIFICHE:
Tipo:
Driver per le medie-alte frequenze
Risposta in frequenza:
1 kHz – 12 KHz
Limite di bassa frequanza: 1 Hz
Potenza applicabile:
160 W RMS, continui con rumore rosa
400W di Programma (potenza del finale)
Efficienza (1 watt/1 metro):
103 dB SPL (da 1 KHz a 12 KHz) con una
tromba PC394
Impedenza nominale:
8 ohms
Resistenza in DC 6.5 ohms
Diametro bocca di uscita: 2.8 pollici
Diaframma:
diaframma in fibra di carbonio con diametro di
3.55 pollici (90 mm)
Bobina mobile:
diametro di 90 mm con filo di rame rivestito
in alluminio avvolto su supporto di Kapton
Parte meccanica:
4 viti con passo inglese da ¼ in un supporto con
diametro di 146 mm
Dimensioni:
diametro:
180 mm
altezza:
86 mm più un pollice di
lunghezza delle viti
Peso netto:
5.6 Kg
Peso imballo compreso:
6.4 Kg
PROFESSIONAL
LOUDSPEAKERS
333 East Fifth Street Chester, PA 19013-4511 USA Phone (610)876-3400 Fax (610)874-0190
EM282™
DRIVER A COMPRESSIONE PER
MEDIE-ALTE FREQUENZE
RISPOSTA IN FREQUENZA
IMPEDENZA
DIMENSIONI
86 mm
146 mm
181 mm
2.8”
Vista frontale
vista laterale
vista posteriore
NOTE TECNICHE E DI COSTRUZIONE
Il driver per le medie frequenze EM282 è del tipo a bassa compressione, progettato appositamente per una risposta in
frequenza della parte media. L’EM282 ha le seguenti caratteristiche elettriche: Impedenza 8 ohms nominali, risposta in
frequenza che va da 1 KHz ai 12 KHz con equalizzatore. La potenza nominale sopportata è di 160 Watt da 1 KHz a 12
KHz. L’efficienza, accoppiando il driver con una tromba PC394 è di 103 dB SPL (1Watt/1Metro). Il driver è realizzato
con un magnete di notevoli dimensioni, con un diaframma in fibra di carbonio con sospensione in Mylar, avvolgimento in
rame alluminizzato e terminali realizzati con una lamina in rame e berillio alluminizzato, il tutto raffreddato mediante
ferrofluido. Il diaframma può essere sostituito. Le dimensioni sono di 181 mm di diametro, 86 mm di altezza più 2.5 cm
circa di sporgenza delle viti di fissaggio, per un peso di 5.6 Kg.
GARANZIA
I driver Community sono garantiti in ogni forma di difetto del materiale o di lavorazione per un periodo di cinque anni
dalla data di acquisto. Questa garanzia perciò, rimane applicata al prodotto anche a seguito di cambio del proprietario
conservando fattura con N° di matricola originale. Questa garanzia non è applicabile a prodotti che hanno subito abusi,
incidenti, modifiche, installazioni improprie o riparazioni non eseguite da centri assistenza Community. Le parti o i
prodotti coperte dalla garanzia vengono riparate o sostituite a nostra discrezione.
COMMUNITY
PROFESSIONAL
LOUDSPEAKERS
333 East Fifth Street Chester, PA 19013-4511 USA Phone (610)876-3400 Fax (610)874-0190
