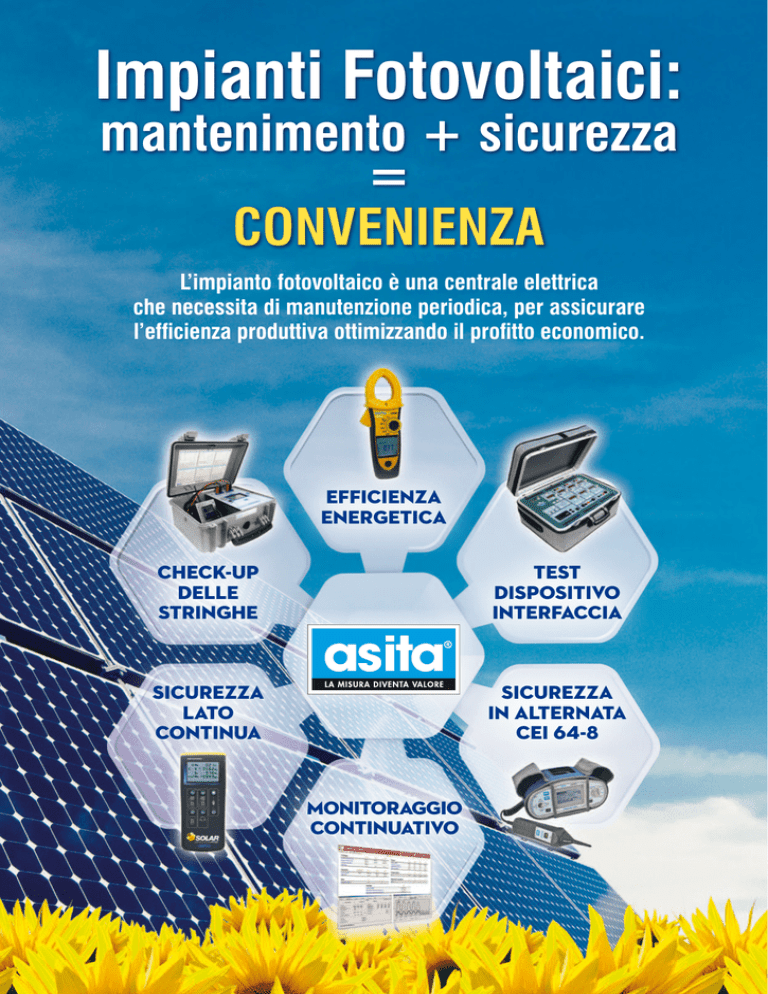

Impianti Fotovoltaici

Impianti Fotovoltaici:
mantenimento + sicurezza
=
CONVENIENZA
L’impianto fotovoltaico è una centrale elettrica
che necessita di manutenzione periodica, per assicurare
l’efficienza produttiva ottimizzando il profitto economico.
EFFICIENZA
ENERGETICA
CHECK-UP
delle
STRINGHE
TEST
DISPOSITIVO
INTERFACCIA
SICUREZZA
lato
Continua
SICUREZZA
in Alternata
CEI 64-8
MONITORAGGIO
CONTINUATIVO
VERIFICHE DI SICUREZZA
LATO CONTINUA - CC
PV150/IT
Strumento multifunzione per le verifiche di sicurezza elettrica
sulla sezione in CC degli impianti fotovoltaici
Il D.M. 37/08 impone che la documentazione finale di un impianto
comprenda la dichiarazione di conformità alla regola dell’arte per
l’impianto fotovoltaico completo, compresa quindi la sezione in CC cioè la
sezione dove si genera energia.
PV150/IT esegue tutte le prove/misure richieste dalla norma
tecnica CEI EN 62446 relativa alla sezione in CC degli impianti fotovoltaici,
richiamata dalla specifica guida CEI 82-25:
•Continuità del conduttore di protezione con corrente di prova superiore a
200mAcc
•Resistenza di Isolamento 250-500-1000Vcc
•Corrente di corto-circuito della stringa/pannello fino a 15Acc
•Tensione a vuoto della stringa fino a 1000Vcc
•Test di polarità
•Corrente CC e Potenza CC generata dalla stringa
corrente di cortocircuito, PV150 si connette direttamente ai terminali del
pannello o della stringa mediante gli appositi cavi di prova con
connettori plug&play.
Per le misure della resistenza d’isolamento e della
Successivamente verifica la tensione a vuoto di uscita e mette in corto-circuito
la stringa, verificandone allo stesso tempo l’isolamento elettrico rispetto alla
connessione di terra di riferimento. Il processo avviene in modo semplice e
veloce, in condizioni di totale sicurezza per l’operatore.
Durante la breve fase di corto-circuito, PV150 misura la corrente Icc della
stringa di pannelli.
La misura d’isolamento viene effettuata tramite Test Method 2
ovvero direttamente con la stringa in tensione e permette quindi di
risparmiare tempo e denaro (+ e – insieme in una sola prova).
PV150/IT può essere sincronizzato al termo-solarimetro SS200R
per la registrazione contemporanea dei dati elettrici e dei parametri ambientali
PV150
SS200R
SS200R esegue 5 misure in contemporanea:
•Irraggiamento solare sul piano dei moduli fino a 1500W/mq
•Temperatura del pannello da -30°C a +125°C
•Temperatura ambientale da -30°C a +125°C
•Orientamento tramite bussola digitale interna
•Inclinazione della superficie tramite inclinometro digitale interno
CONNETTIVITÀ SOLARLINK
La connessione sincronizzata tra PV150 e SS200R permette di:
• visualizzare la misure di potenza in DC in simultaneità con la misura di irraggiamento solare
• registrare su PV150 le misure di temperatura ed irraggiamento in combinazione con i test elettrici
PV150
SS200R
PRATICI, VELOCI
e SICURI
Un’accoppiata vincente!
Scarica il pdf
www.asita.com
VERIFICHE DI SICUREZZA
LATO ALTERNATA CEI 64-8
AS5040 - AS5050
I migliori collaboratori per le verifiche di sicurezza elettrica...
sempre al tuo fianco!
Il D.M. 37/08 impone che la documentazione finale di impianto comprenda la
dichiarazione di conformità alla regola dell’arte per l’impianto fotovoltaico
completo, compresa quindi la sezione in CA.
AS5050 e AS5040 eseguono tutte le prove/misure richieste dalla
norma tecnica di riferimento CEI 64-8 relativa agli impianti elettrici
utilizzatori in genere, compresa quindi la sezione in CA degli impianti fotovoltaici.
•Resistenza di isolamento con tensione di prova 250, 500, 1000Vcc
•Continuità del conduttore di protezione con corrente di prova superiore a
200mAcc
•Prova interruttori differenziali (uso Generale e Selettivo, tipo AC e A) con
misura del tempo e della corrente di intervento, tensione di contatto
ed esecuzione automatica del ciclo di prova
•Impedenza dell’anello di guasto e di linea, della resistenza globale
di terra senza intervento del differenziale, nonché calcolo della
presunta corrente di guasto
•Misura della resistenza di terra a 2 o 3 terminali (picchetti ausiliari in dotazione)
•Controllo del senso ciclico delle fasi
AS5050 e AS5040 sono forniti con TUTTI gli accessori di misura
per le verifiche di sicurezza elettrica IN DOTAZIONE.
Software ASILINK in dotazione
per completare la Dichiarazione di
Conformità
AS5050
AS5040
Scarica il pdf
www.asita.com
EFFICIENZA
ENERGETICA
PV329
Analizzatore di potenza multifunzione CA/CC
a pinza
PV329 è un analizzatore multifunzione, ricco di funzionalità ausiliarie, progettato
per svolgere misure istantanee di potenza, su sistemi in CA e in CC, per
l’esecuzione di diagnosi energetiche e controlli funzionali volti a ottimizzare
l’efficienza energetica.
PV329 è rivolto a installatori e manutentori di impianti elettrici e fotovoltaici
che devono effettuare misure di efficienza, ricerca guasti e manutenzione di
impianti fotovoltaici.
Hai progettato o installato un impianto fotovoltaico “industriale”
ed oggi il proprietario lamenta bollette in aumento?
Controlla la bolletta dei consumi, potrebbero
esserci forti penali per eccesso di energia reattiva
Quando ad un impianto “industriale” viene aggiunto un fotovoltaico con scambio
sul posto, il Fattore di Potenza medio mensile si abbassa, soprattutto nei mesi
estivi, infatti:
•l’energia attiva prelevata dalla rete si abbassa; una parte è fornita dallo
scambio sul posto;
•l’energia reattiva prelevata rimane costante.
Se il rapporto reattiva/attiva supera il valore 0.5, scattano penali
in bolletta per consumo di energia reattiva.
PV329 misura il Fattore di Potenza permettendo di regolare
i dispositivi di rifasamento.
Efficienza energetica in classe A
secondo CEI EN 61000-4-30 ed. 2
PV329 misura inoltre:
•Potenza CA/CC fino a 600kW
•Tensione e Corrente CA, CC e CA+CC in RMS
•Distorsione Armonica Totale %
•Singole componenti armoniche fino al 25° ordine
•Corrente di spunto di motori elettrici
•Resistenza in CC
•Frequenza, Capacità, Continuità, Prova Diodi
•Indicazione della Sequenza delle Fasi
Scarica il pdf
www.asita.com
CHECK-UP DELLE STRINGHE
FOTOVOLTAICHE
AS500CIV
Strumento portatile per la rilevazione in campo
della curva caratteristica I-V (corrente-tensione)
AS500CIV esegue la misura dei principali parametri elettrici di una stringa
o di un singolo pannello fotovoltaico, fino ad un massimo di 1000V e 10A
in maniera ininterrotta tramite tecnologia a carica continuativa di
condensatori.
•Verifica della curva I-V e confronto con i dati del produttore, precaricati nel
database interno
•Termosolarimetro wireless in dotazione
•Memoria interna per oltre 100 test
•Creazione immediata di Report di prova
•Display touch-screen a colori 480x272 pixel
Quanto è “in forma” l’impianto fotovoltaico?
L’interno del coperchio di AS500CIV contiene una pratica ed utile guida
all’interpretazione dei risultati.
Esito della prova a colpo d’occhio
curva ideale
curva in condizione STC
curva misurata
AS500CIV
Esegue il check-up
delle stringhe fotovoltaiche
WIRELESS
Puo
i av
er
lo
in
CO con
M lo
M OD cazion
EN E
SIL RA e oper
I! TE ativ
a
Scarica il pdf
www.asita.com
PROVE SUL DISPOSITIVO
DI INTERFACCIA
PTE300V
Sistema professionale trifase per prove
su dispositivi di interfaccia su reti BT secondo CEI 0-21
PTE300V è un sistema di misura in grado di effettuare le prove in conformità
alle norma CEI 0-21 che definisce le “regole tecniche di riferimento per
la connessione di utenti attivi e passivi alle reti BT delle imprese distributrici di
energia elettrica”.
Il sistema PTE300V è composto da:
•unità di misura PTE300V dotata di 3 canali indipendenti in tensione,
reversibili in corrente.
Utilizzati in tensione, i 3 canali permettono la generazione di tensione fasefase fino a 525Vc.a.
Utilizzati in corrente consentono la generazione di 8A per canale.
Il regolatore di frequenza incorporato permette la generazione di
rampe da 40 a 420 Hz.
Duplice modalità di configurazione:
- comandato da PC tramite software in dotazione
- utilizzo in modo manuale tramite i comandi indipendenti sul pannello
frontale.
•Cronometro PTE30CH con risoluzione 1msec per la misura del tempo di
intervento della protezione
•Kit di comunicazione e software PTE12 per la creazione del report
non-modificabile previsto dalla norma CEI 0-21
PTE300V
PC
PTE12
PTE30CH
PTE/FCF
Report delle prove
, corso
A richiestoastra sede
presso la V
personale
o
r
t
s
o
n
n
co
.
qualificato
Sistema professionale trifase
per prove su relè di protezione
conforme anche alle normative
CEI 0-21, CEI 0-16, Allegato A70
Scarica il pdf
www.asita.com
ASITA s.r.l.
Via Malpighi, 170 - 48018 Faenza (RA)
Tel. 0546 620559 - Fax 0546 620857
www.asita.com - [email protected]
Per operatori
professionali
che sanno quello
che vogliono
Robusto
sistema modulare
espandibile per
altre esigenze
Con possibilità di
prova manuale, opera
anche in condizioni
impegnative
PTE prova relè:
affidabile da
oltre 20 anni
MONITORAGGIO CONTINUATIVO
DELL’IMPIANTO FV
Sistema di supervisione versatile, espandibile
e personalizzabile per l’acquisizione, il controllo e la gestione
dei parametri elettrici derivanti da impianto fotovoltaico
l sistema di monitoraggio continuativo si basa, come fulcro della gestione,
sul software Power-Studio-Scada che consente di programmare,
visualizzare e registrare le grandezze elettriche provenienti dai vari
dispositivi di misura installati in campo, sia sul lato c.c. sia sul lato c.a., nonché
di configurare segnalazioni informative di avviso o di allarme con trasmissione
tramite notifica e-mail.
I dispositivi di misura e/o gestione utilizzabili con il software di supervisione
Power-Studio-Scada sono:
•Misuratori di stringa in c.c.: le centraline TR8 & TR16 (+ moduli di misura
M/TR8/025): misurano istantaneamente e costantemente la corrente in c.c.
prodotta da ogni singola stringa di pannelli, la tensione di parallelo stringhe
nonché lo stato logico di contatti ausiliari provenienti dal campo, ad esempio
gli scaricatori di stringa.
•Analizzatori di rete in c.a. serie CVM/MINI: misurano tutti i parametri elettrici
in c.a. (tensione, corrente, potenze attiva/reattiva/apparente, fattore di potenza,
frequenza, energie, THD e scomposizione armonica fino al 15° ordine) in uscita
dal o dagli inverter installati in campo
•Misuratori e sensori dei parametri ambientali serie DH96: integrano
nel software le misure di temperatura (ambiente e moduli) la misura
dell’irraggiamento solare sul piano di esposizione dei pannelli, la direzione e
velocità del vento, ecc...
•Dispositivi di gestione memoria e I/O serie EDS & LMxx: contabilizzano gli
impulsi provenienti da contatori esterni fiscali, gestiscono contatti di uscita
per automazioni varie, memorizzano lo storico di tutti i valori rilevati dai vari
misuratori in campo nella propria memoria interna
La funzionalità web-server delle centraline EDS permette al committente di essere
proprietario dei propri dati elettrici, disponendone in totale
autonomia e gratuitamente per sempre, senza dover accedere ad
un portale aziendale gestito dal costruttore degli apparati installati in impianto.
Scarica il pdf
www.asita.com
Impianti Fotovoltaici:
mantenimento + sicurezza
MONITORAGGIO
MANUTENZIONE
SICUREZZA
PANNELLI
FOTOVOLTAICI
TR16
AS500CIV
PV150/IT
QUADRO
DI CAMPO
PV329
CVM-M
INVERTER
EDS/TCP
AS5050
CABINA
SISTEMA
PTE300V
POWER STUDIO
SCADA
COMPUTER
RETE
WEB
CONVENIENZA
Numero Verde 800 843 022
ASITA s.r.l. Via Malpighi, 170 - 48018 Faenza (RA) - Tel. 0546 620559 - Fax 0546 620857 - [email protected] - www.asita.com
