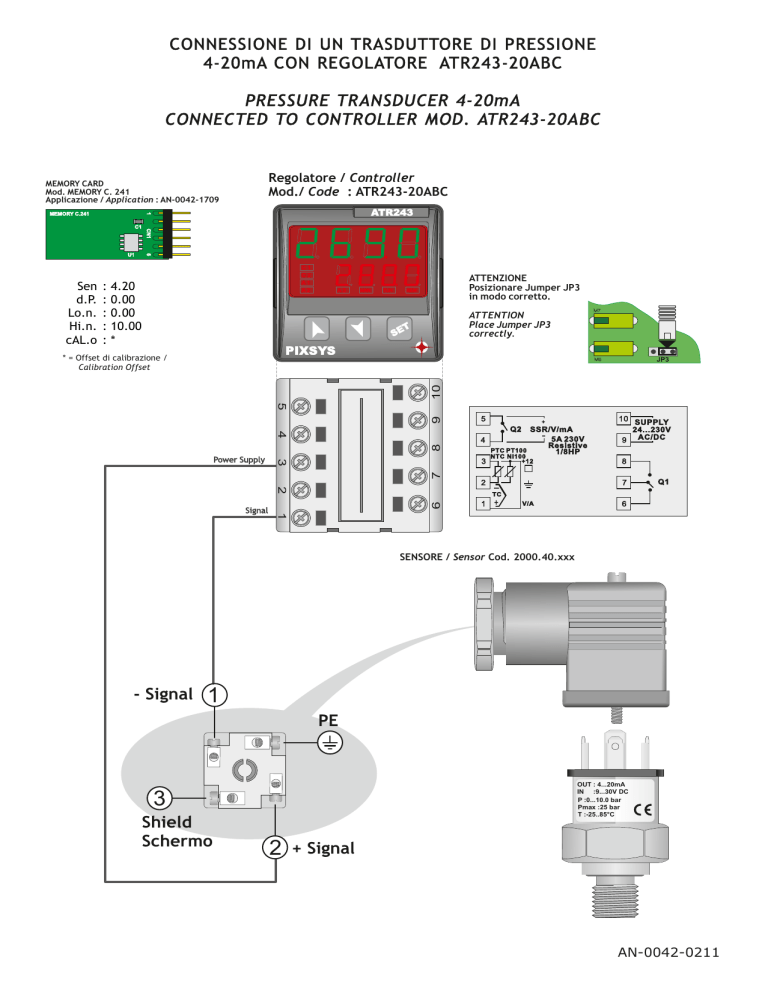

CONNESSIONE DI UN TRASDUTTORE DI PRESSIONE 4-20mA CON REGOLATORE ATR243-20ABC PRESSURE TRANSDUCER 4-20mA CONNECTED TO CONTROLLER MOD. ATR243-20ABC Regolatore / Controller Mod./ Code : ATR243-20ABC MEMORY CARD Mod. MEMORY C. 241 Applicazione / Application : AN-0042-1709 1 MEMORY C.241 Sen d.P. Lo.n. Hi.n. cAL.o : : : : : 6 U1 CN1 C1 C1 C2 A1 A2 4.20 0.00 0.00 10.00 * A3 MAN TUN ATTENZIONE Posizionare Jumper JP3 in modo corretto. REM ATTENTION Place Jumper JP3 correctly. 10 * = Offset di calibrazione / Calibration Offset 9 5 + Q2 8 4 SSR/V/mA - 5A 230V 4 Resistive PTC PT100 1/8HP NTC NI100 +12 3 10 SUPPLY 24...230V 9 AC/DC 8 7 3 Power Supply 5 2 Q1 1 + 6 TC V/A 6 1 Signal 7 - 2 SENSORE / Sensor Cod. 2000.40.xxx - Signal 1 PE OUT : 4...20mA IN :9...30V DC P :0...10.0 bar Pmax :25 bar T :-25..85°C 3 Shield Schermo 2 + Signal AN-0042-0211
