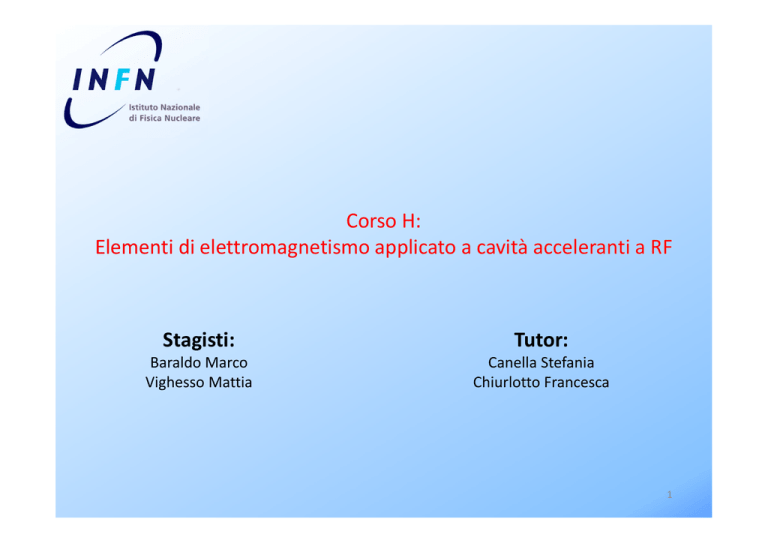

Corso H: Elementi di elettromagnetismo applicato a cavità

Corso H:
Elementi di elettromagnetismo applicato a cavità acceleranti a RF
Stagisti:
Tutor:
Baraldo Marco
Vighesso Mattia
Canella Stefania
Chiurlotto Francesca
1
Indice
•
•
•
•
•
•
•
•
Cenni sugli acceleratori
Circuito RLC parallelo
Da circuito RLC alla cavità risonante
Cenni di elettromagnetismo
QWR e porte
Superconduttività
Fattore di qualità Q
Esperienze pratiche
2
Acceleratori
•
•
•
LNL: Acceleratori lineari per fasci di ioni.
Aumento dell’energia: dovuto all’accelerazione impressa dal campo elettrico presente nell’acceleratore.
2 tipi di acceleratori: elettrostatici
a radiofrequenza(RF)
 Elettrostatici: campo elettrico COSTANTE
 RF: campo elettrico OSCILLANTE
Negli acceleratori RF gli elementi acceleranti sono cavità superconduttive coassiali risonanti di forma cilindrica.
3
ALPI
4
Circuito RLC
Un modello molto efficace per studiare il comportamento degli elementi acceleranti dei LINAC a RF è il circuito risonante RLC parallelo.
Le componenti fondamentali sono:
• un generatore (elemento attivo) di tensione elettrica V (Volt)
• gli elementi passivi in cui scorre la corrente, fondamentalmente : R, L, C
R=resistenza
L’impedenza d’ingresso vale:
L=induttanza
in
C=condensatore
1
1
1
Se i contributi di L e C si annullano, l’impedenza è massima.
La frequenza in cui ciò accade è detta frequenza di risonanza.
1
2
5
Da circuito RLC alla
cavità risonante
•
•
•
Un circuito RLC può immagazzinare energia se eccitato alla frequenza di risonanza.
Per aumentare la frequenza di risonanza del circuito è necessario diminuire l’induttanza.
Il minimo di L viene raggiunto quando un’unica superficie conduttiva collega le due facce del condensatore(cilindro con superficie laterale conduttiva, le 2 basi fungono da piastre del condensatore).
BEAM
6
Da guida coassiale a QWR
• La cavità può essere sede di un’onda elettromagnetica ed essere paragonata a una guida coassiale.
• La guida coassiale è costituita da 2 cilindri conduttori (con lo stesso asse) separati da un dielettrico.
• Campo elettrico e campo magnetico si trovano agli estremi opposti della cavità: il primo è radiale, il secondo è concentrico.
7
QWR e porte
Caratteristiche della cavità:
• Supporto in rame ricoperta all’interno di un film superconduttivo di Niobio
• Cavità raffreddata tramite elio liquido 4K
• La cavità è in ultra alto vuoto (10‐9 bar)
Coupler
La cavità è raffreddata a 4 K perché a questa temperatura il Nb diventa superconduttivo.
La cavità ha ingressi per immettere o sottrarre energia:
• Il pick‐up, che è una piccola antenna che campiona l’ampiezza e la fase del campo all’interno del risonatore. • Il coupler, è un’asola che trasferisce la potenza dalla linea rf all’interno della cavità.
• Le porte di fascio (beam port).
• Tuner
Palo centrale
Pick‐up
Beam port
Tuner
8
Superconduttività
• Alcuni materiali (definiti superconduttori) hanno resistenza nulla al passaggio di corrente elettrica al di sotto di una certa temperatura.
• Il niobio raffreddato a 4K con l’elio liquido diventa superconduttivo.
• Le cavità superconduttive hanno rendimenti molto maggiori rispetto a quelle normal‐
conduttive e quindi in spazi fisici contenuti possiamo avere maggiore accelerazione.
9
Fattore di qualità Q
• In una cavità risonante Q è la misura dell’efficienza della cavità nel conservare l’energia. ∆
È definita come rapporto tra energia immagazzinata (U) e potenza dissipata (P) in un ciclo di radiofrequenza (ω). Infatti all’aumentare della potenza, Q diminuisce.
Q e larghezza di banda sono inversamente proporzionali.
Q
1.E+09
1W
3W
7W
15 W
1.E+08
CR14-1
CR14-3
CR18-1
CR18-3
1.E+07
0
1
CR14-2
CR14-4
CR18-2
CR18-4
2
3
4
5
6
7
8
Ea [MV/m]
10
Accoppiatori
•
•
L’energia alla cavità può essere trasferita tramite:
Accoppiamento magnetico: La corrente rf eccita un loop inserito nella cavità dove è eccitabile un campo magnetico alto.
•
Accoppiamento elettrico: Un’antenna penetra nella parete del risonatore dove è eccitabile un campo elettrico alto.
11
Tuner
•
•
La frequenza di risonanza di una cavità può variare a causa di diversi fattori (vibrazioni, energia elettromagnetica, dielettrico, dimensioni e distribuzione di carica).
Per compensare queste variazioni si usa il tuner il quale interagendo con il piatto di cortocircuito modifica la capacità della cavità e quindi la sua frequenza.
12
Pick‐up
• È un’antenna collegata che campiona l’ampiezza del campo all’interno del risonatore. 13
Esperienze pratiche
14
Esperienze
• Misura della frequenza di risonanza di una cavità a temperatura ambiente.
• Caratteristica di un tuner.
• Aggiornamento configurazione del nuovo sistema di movimentazione di coupler e tuner dei criostati.
• Rilevamento dati sulla corsa dei coupler di ogni cavità.
• Rilevamento temperatura nell’area del buncher a 3 armoniche.
15
Circuito
Generatore
Amplificatore
Circolatore
Carico
Oscilloscopio
16
Risultati
700,00
600,00
500,00
400,00
V (mV)
300,00
200,00
100,00
,00
159.250.000
159.300.000
159.350.000
159.400.000
Frequenza (Hz)
159.450.000
159.500.000
La frequenza di risonanza nel nostro caso vale 159.379 MHz.
Il fattore di qualità calcolato vale 1643.
17
Caratteristica del tuner
6000
5000
4000
3000
∆f (Hz)
2000
1000
0
0
100
200
300
Step
400
500
600
Con la cavità a temperatura ambiente, abbiamo constatato che ogni 100 step di variazione del tuner, la frequenza varia di 1KHz. Quindi ogni step varia la frequenza di 10Hz.
In una cavità a freddo, ogni step corrisponde a una variazione di 1Hz.
18
Rilevamento corsa coupler
• I coupler hanno una corsa limitata, a differenza della corsa del tuner che non lo è.
• Il movimento di essa modifica la potenza inserita in cavità. Se tutta la potenza inserita resta nella cavità si parla di accoppiamento critico, altrimenti si parla di sottoaccoppiamento o sovraccoppiamento.
19
Movimentazione del coupler
I fine corsa servono per evitare la fuoriuscita dell’accoppiatore.
Fine
corsa
riduttore
20
20
Controller RF di ALPI
N° passi
Movimento coupler
Movimento tuner
Modifica campo elettrico
Cambia fase segnale RF
Potenza in oscillazione
Guadagno con amp. blocc.
Guadagno con fase blocc.
21
Temperature area Piave
29
28,5
28
T
e
m
p
e
r
a
t
u
r
a
27,5
27
Punto misura 1
Punto misura 2
26,5
26
25,5
25
21:36
0:00
2:24
4:48
7:12
9:36
12:00
14:24
16:48
19:12
Ora
22
Qualità comportamento buncher a 3 armoniche.
Componente a 120MHz
‐25
12:28
12:57
13:26
13:55
14:24
14:52
15:21
15:50
16:19
‐25,2
V
a
l
o
r
e
s
e
g
n
a
l
e
‐25,4
‐25,6
‐25,8
m
µ
‐26
M
‐26,2
‐26,4
‐26,6
‐26,8
Ora
23
Qualità comportamento buncher a 3 armoniche.
Componente a 40MHz
‐14,5
12:28
12:57
13:26
13:55
14:24
14:52
15:21
15:50
16:19
‐15
V
a
l
‐15,5
o
r
e
m
‐16
µ
s
e
g
n
‐16,5
a
l
e
M
‐17
‐17,5
Ora
24
Ringraziamenti
• Si ringraziano i tutor Stefania Canella e Francesca Chiurlotto, la dott.ssa Annamaria Porcellato per il materiale fornito e Sergey Stark autore dei programmi che registrano i dati che abbiamo utilizzato.
Produced by Vighesso Mattia and Baraldo Marco.
