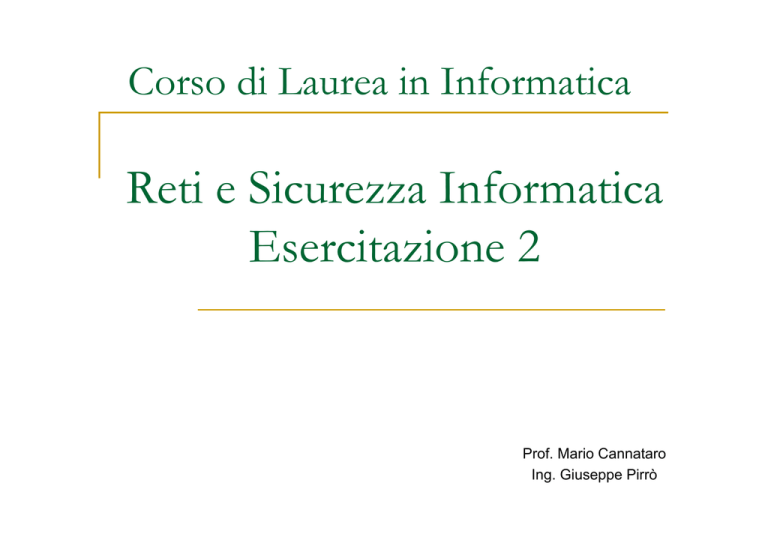

Corso di Laurea in Informatica
Reti e Sicurezza Informatica
Esercitazione 2
Prof. Mario Cannataro
Ing. Giuseppe Pirrò
I Web Service - Definizione (W3C) “A Web Service is a software system identified
by a URI, whose public interfaces and
bindings are defined and described using
XML. Its definition can be discovered by other
software systems. These systems may then
interact with the Web Service in a manner
prescribed by its definition, using XML-based
messages conveyed by Internet protocols”
I Web Service - Scenario di utilizzo
Interoperabilità
Business-to-customer (B2C)
Business-to-business (B2B)
Applicazioni Inter-aziendali
Service Oriented Computing
La Service Oriented Architecture
Una SOA è essenzialmente una collezione di
servizi che comunicano gli uni con gli altri.
La comunicazione può riguardare il semplice
scambio di dati o anche attività di
coordinamento di attività che coinvolgono più
servizi.
Affinché questa comunicazione possa avvenire
è necessario un “mezzo” di comunicazione.
La SOA
Descrizione di un Web Service
Web Services Description Language descrive:
1.
I servizi offerti da un Web Service
I dati di input
I dati di output
Le modalità di invocazione del servizio
2.
3.
4.
Descrizione di un Web Service
1.
2.
E composta da due parti:
Abstract view: descrizione delle operazioni
permesse dal servizio, raggruppate come
portType.
Concrete view: Informazioni sull’implementazione
delle operation.
I Web Service - Requisiti Tecnologici
Apache Tomcat (o qualsiasi altro server web)
- Rende “sempre” disponibile il servizio
Librerie per lo sviluppo di Web Service
- Apache AXIS (Java)
- gSOAP (C++)
Le librerie AXIS
AXIS è una Web Application
Implementa gli standard per i Web Service
Fornisce tool e librerie per lo sviluppo dei
Web Service
Le librerie AXIS - Installazione
Scompattare le librerie scaricate
Posizionare la directory axis_*/webapps
nella sottodirectory webapps di Tomcat
Il server Web al riavvio identificherà
automaticamente
il
nuovo
modulo
aggiunto
Le librerie AXIS - Verifica Installazione
Puntare il browser all’URL: http://localhost:8080/axis
Le librerie AXIS - Validazione
Verificare che vengano caricate correttamente tutte le librerie cliccando sul link
Validation presente nella home page di Axis. Verrà mostrata una pagina simile a
quella seguente, nella quale non dovranno esserci messaggi di errori o di warning
Le librerie AXIS – Verifica WSDL
Cliccare su una delle voci WSDL dei servizi già disponibili
per verificare la generazione del WSDL relativo al servizio
Le librerie AXIS - Lista servizi attivati
Per conoscere la lista dei servizi attivi basta cliccare
sul link list nella home page di AXIS.
REALIZZAZIONE DI WEB SERVICES
Scrittura di web Services
Un Web Service si realizza ( ad esempio in
Java) attraverso la scrittura di una classe che
implementi gli obbiettivi del servizio.
Una volta scritta la classe si procede alla
messa in opera del servizio.
- Deploy del servizio
Metodi di Deploy di un Web Service
1.
2.
Esistono due modi per effettuare il deploy
del servizio:
Metodo diretto
Metodo semplificato
Deploy di un Web Service -Metodo diretto
Si posiziona la classe che implementa il servizio in:
<TOMCAT_HOME>\webapps\axis\WEB-INF\classes\miopackage\myservice.class
Richiede la stesura di un file di deployment del tipo
myservice.wsdd.
In questo modo si istruisce l’engine di Axis affinché
in corrispondenza di una determinata richiesta
(sottoforma di messaggio SOAP), istanzi la classe e
ne richiami il relativo metodo.
Wsdd: Web Service Deployment Descriptor
Struttura di un file wsdd (deploy.wsdd):
<deployment
xmlns="http://xml.apache.org/axis/wsdd/"
xmlns:java="http://xml.apache.org/axis/wsdd/providers/java">
<service name="urn:myserviceWS" provider="java:RPC">
<parameter name="className" value="miopackage.myserviceWS"/>
<parameter name="allowedMethods" value=“mymethod"/>
<parameter name="scope" value="Request"/>
</service>
</deployment>
Deploy di un Web Service -Metodo diretto
Contenuto di un file wsdd:
Name: indica il nome del servizio web.
Provider : java:RPC” indica ad Axis di pubblicare il
servizio secondo un meccanismo RPC.
Parameter className: indica il nome della classe che
implementa il servizio.
Parameter allowedMethods: metodi resi disponibili per
essere invocati (* indica tutti i metodi della classe).
Parameter scope: definisce il ciclo di vita della classe
che in questo caso viene istanziata, utilizzata e distrutta
ad ogni richiesta, altri valori sono Application e Session.
WSDD - Parametro scope
1.
2.
3.
<parameter name=“scope” value=“...”>
Request: una nuova istanza del servizio per
ogni richiesta (default)
Application: singolo oggetto condiviso da
tutte le richieste
Session: un oggetto per ogni sessione
Tipi di chiamate
RPC-based:chiamate
a
metodo
remote
realizzate attraverso un protocollo basato su
XML.
Document-based:scambio di oggetti attraverso
documenti XML.
Wrapped:come document-based ma gli oggetti
sono rappresentati attraverso i loro attributi
costituenti invece che attraverso strutture
complesse.
Message-based:scambio di arbitrari documenti
XML.
Chiamate di tipo RPC
In una interazione di tipo RPC, il web
service è visto come una singola
applicazione
o
come
un
unico
componente con i dati incapsulati.
Interazione di tipo document-based
In una interazione di tipo document-based, il
service consumer interagisce con il servizio
utilizzando docuemnti che devono essere
processati come entità complete.
Web Service - Interoperabilità
In teoria, diverse implementazioni SOAP
possono interagire.
In pratica, sono necessari degli accorgimenti
legati alla corrispondenza tra i tipi WSDL e i
tipi specifici del linguaggio adottato.
Corrispondenza fra tipi
AXIS - Tipi di dato
Non si possono inviare oggetti per i quali non
esista un “AXIS Serializer” registrato.
AXIS fornisce il Bean Serializer per la
serializzazione dei JavaBean.
Per poter trasmettere oggetti arbitrari
dobbiamo costruire e registrare altri Serializer
SOAP non supporta il passaggio di riferimenti
remoti.
AXIS - Bean serializer Le classi che rispettano la specifica JavaBean possono essere
serializzate automaticamente (metodi get/set per tutti i parametri)
Esempio:
public class Order
{
private String customerName;
private String shippingAddress;
public String getCustomerName() { return customerName; }
public void setCustomerName(String name) { customerName =
name; }
public String getShippingAddress() { return shippingAddress; }
public void setShippingAddress(String address) { shippingAddress =
address;
}}
AXIS - Bean serializer
Bisogna specificare il mapping tra un XML QName e
il JavaBean perché AXIS riesca a serializzarlo.
Il mapping si specifica con li seguente elemento del
WSDD:
<beanMapping qname=“ns:local”
xmlns:ns=“someNamespace”
languageSpecificType=“java:my.java.thingy” />
L’associazione realizzata è la seguente
my.java.thingy <-> someNamespace:local
Custom serializer
Bisogna implementare un Serializer ed un
Deserializer.
Devono essere indicati nel WSDL attraverso
l’elemento <typeMapping...>.
Deploy di un Web Service -Metodo diretto
1.
Per effettuare il deploy:
Aggiungere al classpath le seguenti classi:
• axis.jar
• jaxrpc.jar
• saaj.jar
• commons-logging.jar
• commons-discovery.jar
• log4j-1.2.8.jar
2.
Lanciare il comando:
java org.apache.axis.client.AdminClient deploy.wsdd
La classe AdminClient eseguirà il deployment
leggendo i metadati dal file deploy.wsdd indicato
comunicandoli automaticamente all’Axis engine.
Deploy di un Web Service - Il comando AdminClient
Di seguito è mostrata la sintassi da usare per pubblicare il servizio da riga
di comando. Da notare che si è assunto che le variabili di sistema, PATH e
CLASSPATH, siano settate correttamente.
Deploy di un Web Service -Metodo diretto
Controllare la presenza del nuovo servizio:
http://localhost:8080/axis/servlet/AxisServlet
Deploy di un Web Service -Metodo alternativo
Utilizzo dell’estensione JWS (Java Web Service)
La classe java che implementa il servizio viene
automaticamente
tradotta
da
AXIS
che
pubblicherà il WSDL corrispondente.
I servizi deployati in questo modo non vengono
visualizzati nella lista dei servizi all’URL
http://localhost:8080/axis/servlet/AxisServlet
Per controllarne l’esistenza si deve puntare il
browser all’indirizzo del WSDL
Es. http://localhost:8084/axis/myserviceWS.jws?WSDL
Deploy di un Web Service -Metodo alternativo
1.
2.
3.
4.
Passi da compiere:
Si parte dalla classe Java (file .java)
Si rinomina il file in .jws
Si posiziona il file in TOMCAT_HOME/webapps/axis
Si riavvia Tomcat affinchè effettui tutte le
operazioni di deploy
ESEMPI PRATICI
Esempio 1 - Creazione del servizio //File Esempio1.java
package miopackage;
/* Classe che implementa il servizio. */
public class SalutoWS{
/* Metodo che implementa il servizio.
* Questo servizio restituisce una stringa di
saluto.
**/
public String saluto(String nome)
{ return “Ciao “+ nome + ” ! ”} ;
}
- Copiamo il file in:
<TOMCAT_HOME>\webapps\axis\WEBINF\classes\miopackage\SalutoWS.class
Prepariamo il file per il deployment
Eseguire il comando AdminClient per pubblicare il servizio
Cotrollare l’URL del nuovo servizio
Esempio 1 - Creazione di un Client
Ora che abbiamo creato il Web Service non
ci rimane che creare un Client che lo utilizzi.
Il tutto è molto semplice perchè si riduce a
richiamare il metodo passando due parametri
e ricevere la risposta, il tutto utilizzando le
classi che ci offre Axis.
Esempio 1 - Creazione di un Client
1.
2.
3.
Il Client si realizza facendo uso
dell’interfaccia Call della classe Service che
fornisce un’istanza di tale classe.
Inoltre è necessario tramite la lettura del
WSDL:
L’URL del servizio
Il nome del servizio
I parametri d’ingresso e di uscita
Esempio 1 - Creazione di un Client import (vari)
public class ClientSalutoWS {
public static void main(String[] args) {
String messaggio = "";
try {
Call call = (Call) new Service().createCall();
call.setTargetEndpointAddress(new
URL("http://localhost:8080/axis/services/"));
call.setOperationName(new QName("SalutoWS", "saluto"));
Object rispostaWS = call.invoke(new Object[]{"Giuseppe"});
messaggio = "il Web service ha risposto: "+(String) rispostaWS;}
catch (MalformedURLException ex) {
messaggio = "errore: l'url non è esatta";
}catch (ServiceException ex) {
messaggio = "errore: la creazione della chiamata è fallita";
}catch (RemoteException ex) {
messaggio = "errore: l'invocazione del WS è fallita";
}finally{
System.out.println(messaggio); } } }
Nomi dei parametri
Nelle chiamate SOAP i nomi dei parametri sono
indicati con arg0, arg1, ...
Con le seguenti isruzioni:
call.addParamater(<nomePar>, <tipo>, <IN/OUT>)
call.setReturnType(<tipo>)
è possibile definire nomi e tipi delle variabili
setReturnType è necessario nei casi in cui la
risposta SOAP non riporti l’indicazione del tipo
ritornato
Ad esempio:
<result>Hello!</result> invece di
<result xsi:type=“xsd:string”>Hello!</result>
Esempio 1 – Messaggio SOAP Request POST /axis/services/ HTTP/1.0 Content-Type: text/xml; charset=utf-8 Accept:
application/soap+xml, application/dime, multipart/related, text/* User-Agent:
Axis/1.1 Host: 127.0.0.1 Cache-Control: no-cache Pragma: no-cache
SOAPAction: "" Content-Length: 442
<?xml version="1.0" encoding="UTF-8"?>
<soapenv:Envelope
xmlns:soapenv=http://schemas.xmlsoap.org/soap/envelope/
xmlns:xsd="http://www.w3.org/2001/XMLSchema"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance">
<soapenv:Body>
<ns1:saluto
soapenv:encodingStyle=http://schemas.xmlsoap.org/soap/encoding/
xmlns:ns1="urn:SalutoWS">
<ns1:arg0 xsi:type="xsd:string">Giuseppe</ns1:arg0>
</ns1:saluto>
</soapenv:Body>
</soapenv:Envelope>
Esempio 1 – Messaggio SOAP Response HTTP/1.1 200 OK Content-Type: text/xml; charset=utf-8 Connection: close
Date: Fri, 21 Nov 2003 16:10:50 GMT Server: Apache Tomcat/4.0.4-b2
(HTTP/1.1 Connector)
<?xml version="1.0" encoding="UTF-8"?>
<soapenv:Envelope
xmlns:soapenv="http://schemas.xmlsoap.org/soap/envelope/"
xmlns:xsd=http://www.w3.org/2001/XMLSchema
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance">
<soapenv:Body>
<ns1:salutoResponse
soapenv:encodingStyle=http://schemas.xmlsoap.org/soap/encoding/
xmlns:ns1="urn:SalutoWS">
<ns1:salutoReturn xsi:type="xsd:string">Ciao Giuseppe!</ns1:salutoReturn>
</ns1:salutoResponse>
</soapenv:Body>
</soapenv:Envelope>
Esercizio
Realizzare un web service che implementi
una semplice calcolatrice (+,-,*,/).
Realizzare il WSDD relativo.
Realizzare un client che invochi il servizio.
