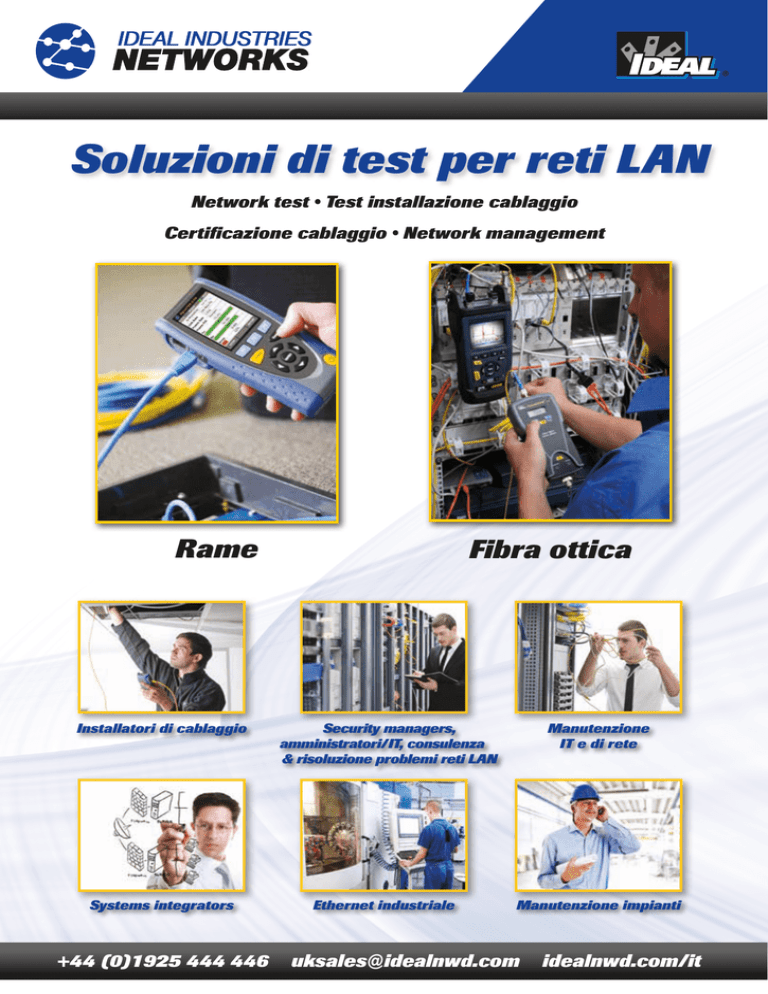

Soluzioni di test per reti LAN

Soluzioni di test per reti LAN
Network test • Test installazione cablaggio
Certificazione cablaggio • Network management
Rame
Installatori di cablaggio
Systems integrators
+44 (0)1925 444 446
Fibra ottica
Security managers,
amministratori/IT, consulenza & risoluzione problemi reti LAN
Ethernet industriale
Manutenzione
IT e di rete
Manutenzione impianti
[email protected]
idealnwd.com/it
Ricerca cavi e guasti
Velocità di localizzazione e identificazione di
guasti del cablaggio
■■
■■
■■
■■
■■
■■
Interfacce RJ11/RJ12 e coassiale
Generatore di toni
Sonda cerca cavi
Rilevazione di cortocircuiti
Regolazione del volume e dei toni
Alimentato a batteria
VDV - VDV PRO - IENet™ PRO
Mappatore di rete LAN, intuitivo e facile da utilizzare, in
grado di verificare la corretta installazione del cablaggio
in ambienti residenziali e commerciali.
■■
■■
■■
■■
■■
Rilevazione dei guasti del cablaggio
Interfacce supportate: RJ11/12, RJ45 e coax F
Generatore di toni
Rilevatore di tensione sul cavo
Il modelo IENet™ PRO supporta RJ45 e connettori M12
Funzionalità aggiuntive del VDV PRO e IENet™ PRO:
■■ Misura lunghezza del cavo
■■ Funzionalità HUB BLINK
■■ Rilevazione guasti del cavo per pin
Rif.
Rif.
Descrizione
33-864
Kit: Generatore di toni 62-160 e sonda cerca cavi 62-164
62-164
Sonda cerca cavi
62-160
Generatore di toni
33-856
VDV multimedia tester di cablaggio
33-866
Kit reti LAN che include: Tester VDV multimedia 33-856 +
sonda cerca cavi 62-164 + borsa
33-770
VDV PRO: tester di continuità - 1 terminazione
33-772
IENet PRO: tester industriale - 1 terminazione
33-780
Tester di continuità VDV PRO 33-770 + sonda cerca cavi
62-164 + borsa
SecuriTEST™ PRO
Strumento multifunzione per l'installazione e la
manutenzione di sistemi di videosorveglianza analogica.
■■
■■
■■
■■
■■
■■
■■
■■
Strumente multifunzione 7 in 1
Display video a colori
Controller telecamera PTZ
Multimetro elettrico digitale
Tester di continuità RJ45
Generatore di pattern per test
Analizzatore di protocollo PTZ
Programmatore videocamera
VFF5 Visual Fault Finder
Rilevatore di cavi in fibra ottica e di guasti grazie al laser a
luce rossa visibile (VFL).
■■
■■
■■
■■
■■
■■
■■
Rif.
33-892
Descrizione
SecuriTEST™ PRO - Tester per sistemi di
videosorveglianza analogici
Descrizione
Controllo visivo della continuità di una fibra
Ricerca di rotture e danneggiamenti causati da
infiltrazioni di luce nella guaina
Individuazione di giunzioni difettose nelle connessioni
Verifica dei connettori prelappati in campo
Segnale luminoso in modalità a impulsi o continuata
Fibre monomodali e multimodali su una lunghezza di 5 km
Corpo metallico robusto protetto da un rivestimento in gomma neoprene
Rif.
VFF5
Descrizione
VFF5 Tester di continuità fibre ottiche, localizzatore
di guasti (VFL)
33-963-10
Penna con nastro di pulizia di connettori maschi e femmine
da 2,5mm (SC, ST, FC)
33-963-11
Penna di pulizia di connettori da 1,25mm (LC, MU)
LanTEK® II / FiberTEK® FDX
LanTEK® II è un certificatore di cablaggio in rame per misure fino a 1000MHz (categoria 7a e ISO Classe FA) Il dispositivo si basa su un brevetto che rende possibile l'utilizzo di una sola coppia di adattatori per le certificazioni Permanent e Channel Link. I costi di certificazione e l'efficienza sono stati migliorati da un sistema brevettato di adattatori universali che certificano la maggior parte dei cablaggi. Questa esclusiva funzionalità elimina l'uso di adattatori proprietari per permanent link.
■■
■■
■■
■■
■■
■■
■■
■■
■■
Certificazione fino a 1000MHz con una capacità di memoria interna per più di 1500 report
Test in Channel e in Permanent Link con l'adattatore di misura universale
Modalità di certificazione "Dual Mode" per l'esecuzione di 2 standard di certificazione in contemporanea
Veloce certificazione del cablaggio (Cat. 6A/ISO Classe EA in soli 17 sec)
Batteria agli ioni di litio con 18 ore di autonomia in campo
Cat.7 (GG45, TERA, EC7), Cat.7A (GG45, TERA, EC7), Coassiale BNC, Industriale M12, Alien Crosstalk 10Gbit
3 modelli disponibili: 350, 500 e 1000MHz
Possibilità di aggiornamento hardware con richiamo in fabbrica (LanTEK® II 350 → 500 ;
LanTEK® II 350 → 1000 ; LanTEK® II 500 → 1000)
Certificazione fibra ottica automatica a 2 lunghezze d'onda bidirezionale in un solo facile passaggio
Rif.
Descrizione
33-991
LanTEK® II-350 - Certificatore 350MHz - Cat. 6/Classe E e inferiore - con adattatori Cat. 6
33-992
LanTEK® II-500 - Certificatore 500MHz - Cat. 6a/Classe E e inferiore - con adattatori Cat. 6a
33-993
LanTEK® II-1000 - Certificatore 1.000MHz - Cat. 7a/Classe FA e inferiore - con adattatori Cat. 6a
TRADE992
Acquisto di un LanTEK II-500 con permuta di un certificatore Cat. 5 min
TRADE993
Acquisto di un LanTEK II-1000 con permuta di un certificatore Cat. 5 min
33-990-FA01
Kit FiberTEK® FDX multimodale (850/1300nm) con sorgenti LED per fi bra multimodale standard, LED da 850nm, LED da 1300nm
33-990-FA02
Kit FiberTEK® FDX multimodale (850/1300nm) con sorgenti VCSEL/laser per fi bra ottimizzata per il laser, VCSEL da 850nm,
laser FP da 1300nm
33-990-FA03
Kit FiberTEK® FDX monomodale (1310/1550nm) con sorgenti laser per fi bra monomodale, laser FP da 1310nm, laser FP da 1550nm
33-990-FA04
Kit FiberTEK® FDX Combinazione MM/SM con sorgenti LED multimodale e laser monomodale (33-990-FA01 & 33-990-FA03)
33-990-FA05
Kit FiberTEK® FDX Combinazione MM/SM con sorgenti VCSEL/laser multimodale e laser monomodale (33-990-FA02 & 33-990-FA03)
0012-00-0656
Adattatore universale Channel/Permanent Link – Categoria 6a/Classe EA
FiberMASTER™
Verifica della qualità di un collegamento ottico attraverso la misura
della potenza del segnale sulle reti in fibra ottica.
■■
■■
■■
■■
■■
■■
Misura la potenza ottica a 850, 1300, 1310, 1550nm e
1490nm per l'FTTH
Sorgente multimodale LED e monomodale laser
Misurazione del segnale su un collegamento attivo
Misurazione della perdita in dB
Misuratore ottico con adattatore universale, connettore rimovibile
Esclusiva sorgente ottica agganciabile al misuratore ottico
OTDR
OTDR QUAD ideale per l'installazione e la ricerca guasti sulla fibra
ottica monomodale e multimodale LAN e WAN.
■■
■■
■■
■■
■■
■■
■■
■■
Brevi zone morte di bassa attenuazione per accurate localizzazioni
Funzione Autotest
Misurazioni in tempo reale
Indicazione chiara dei tipi di eventi grazie all'ampio schermo a colori
Connettori ottici rimovibili FC/SC/ST
Opzione Certificazione fibra di livello Tier 2
Opzione per rilevare macropiegature
Possibilità di connessione di un microscopio per la visualizzazione dei connettori in fibra
Rif.
Rif.
Descrizione
33-927
FiberMASTER - misuratore di potenza MM/SM
33-928
FiberMASTER - Kit di misura ottica con sorgente a 850nm + misura
di potenza multi/mono/FTTX (850/1300/1310/1490/1550nm)
33-931
FiberMASTER - Kit di misura ottica con sorgente multi/mono
a 850/1300/1310/1550nm + misuratore di potenza
multi/mono/FTTX
33-960-3
33-960-3MB
33-960-2
Descrizione
OTDR QUAD: Multimodale + Monomodale
850/1300/1310/1550
OTDR QUAD: Multimodale + Monomodale
850/1300/1310/1550nm con Opzione software integrato
Livello 2 (soglie)
Microscopio per l'ispezione dei connettori ottici x200 x400
Adattatore 2,5mm + passacavi FC e SC
LanXPLORER
Tester di rete in linea con funzionalità di Lan Management per problemi attivi e passivi di connettività Ethernet e
malfunzionamenti di cablaggio in sistemi multimediali in rame, fibra ottica e WiFi.
Il LanXPLORER oltre alla funzionalità di test Voip,utilizzabile per misurare la qualità VoIP, genera statistiche di rete
e una mappa dettagliata diagnosticando problemi di Layer 1 che non possono essere individuati da applicazioni
Windows® o da switch managed. La funzionalità di Loopback è compresa per test di generazione di traffico.
■■ Risparmiate denaro utilizzando un unico dispositivo palmare che
sostituisce singoli strumenti quali computer portatili, mappatori e tester Power over Ethernet (PoE)
■■ Aumentate l’efficienza e migliorate la produttività dell’utente riducendo i tempi di inattività e diagnosticando velocemente i problemi
Ethernet e del cablaggio
■■ Migliorate la gestione della rete con statistiche di rete dettagliate e
mappatura dei dispositivi archiviabile ed esportabile
■■ Massimizzate il ritorno sull’investimento con un dispositivo a prova di
futuro compatibile con i protocolli IPv6 e PoE+
■■ Risparmiate tempo con l’intuitiva interfaccia che riduce la curva di
apprendimento per l’uso sul campo, oltre ai tempi di lavoro
Ref.
Descrizione
R150002
LanXPLORER include 1 x LanXPLORER test unit, 1 x Unità remota n. 1 *
R150004
LanXPLORER PLUS include 1 x LanXPLORER PLUS test unit, 1 x Unità remota n. 1 & 1 x High Sensitivity WiFi Antenna*
R150001
LanXPLORER PRO – PREMIUM include 1 x LanXPLORER PRO test unit, 1 x Unità remota n. 1, 1 x High Sensitivity WiFi Antenna, 1 x Ideal cerca coppie
62-164, 1 x Tool di estrazione RJ45, 10 x Prese RJ45*
Contenuti aggiuntivi: *1 x Pacco batterie NiMH, 1 x Alimentatore EU/UK/US, 2 x Cavi patch - 30cm, Cat. 5e STP, 1 x Manuale su CD, 1 x Guida rapida di utilizzo, 1 x
Borsa di trasporto.
SignalTEK II
SignalTEK II esegue test di trasmissione (ad es.
velocità della rete) attraverso Hub e Switch a pieno
carico 1 GbE per confermare i requisiti di larghezza
di banda prima, durante e dopo spostamenti,
aggiunte e modifiche.
■■
■■
■■
■■
Risparmiate denaro utilizzando un unico
dispositivo multifunzione per testare le reti in rame
e fibra ottica
Aumentate l’efficienza semplificando e
accelerando l’installazione dei cavi e la risoluzione
dei problemi sulla rete
Un modo conveniente per testare i link di rete
secondo gli standard prestazionali Gigabit,
compreso lo standard IEEE 802.3ab
Rendete l’investimento duraturo nel tempo
con un verificatore di cavi già compatibile con i
protocolli IPv6 e PoE+
Rif.
Descrizione
156000
SignalTEK II kit include 1 x Unità master (solo rame), 1 x Unità
remota (solo rame) *
156001
SignalTEK II FO kit include 1 x Unità master (rame + fibra ottica),
1 x Unità remota (rame + fibra ottica) *
Contenuti aggiuntivi: 2 x Moduli di alimentazione (ricaricabili),
2 x Alimentatori di rete/caricabatterie, 2 x Cavi RJ45 di 30cm, 1 x Guida
rapida (in inglese), 1 x CD con manuale utente, 1 x Custodia
BRLAN0613V1.0-IT
NaviTEK II è un versatile tester di rete,istantaneo nel trovare
e risolvere criticità; Navitek II è utilizzato per la risoluzione di
problemi su reti attive e passive, sia in rame che in fibra ottica.
Impiegato come Tool di Management per LAN, Navitek II
aumenta l’efficienza e velocizza la risoluzione di problemi
grazie alle molteplici funzioni presenti in un unico
tester palmare
■■
■■
■■
Risparmiate denaro utilizzando un unico
dispositivo multifunzione per testare le reti in
rame e fibra ottica
Aumentate l’efficienza semplificando e
accelerando la manutenzione della rete e la
risoluzione dei problemi di rete attraverso il
network scanning e l’Autostest
Riducete tempi di inattività rilevando
rapidamente la connetività ethernet e
identificando eventuali problemi PoE e LAN
Ref.
Descrizione
R153000
NaviTEK II Kit: 1 x Unità di test NaviTEK II, 1 x Unità remota n. 1*
NaviTEK II PLUS Kit: 1 x Unità di test NaviTEK II PLUS, 1 x Unità
R151000 remota n. 1**
NaviTEK II PRO Kit: 1 x Unità di test NaviTEK II PRO, 1 x Unità
R151002 remota n. 1**
Contenuti aggiuntivi: *4 x Pile AA (non ricaricabili), 2 x Cavi patch da 30cm,
cat. 5e STP, 1 x Manuale su CD, 1 x Guida rapida, 1 x Custodia
**1 x Modulo di alimentazione ricaricabile, 1 x Alimentatore di rete con
adattatori UK/UE/US, 2 x Cavi patch da 30cm, cat. 5e STP, 1 x Manuale su CD,
1 x Guida rapida, 1 x Custodia
IDEAL INDUSTRIES si riserva il diritto di modificare le specifiche del prodotto senza preavviso
Publication ©03/13 IDEAL INDUSTRIES NETWORKS
Signaltek II è uno strumento palmare di qualifica del cablaggio e
della rete progettato per validare la corretta installazione di cavi in rame e in fibra ottica
in grado di supportare applicazioni video, VoIP, dati e
TVCC su reti Ethernet a 10/100 Megabit o Gigabit.
NaviTEK II
