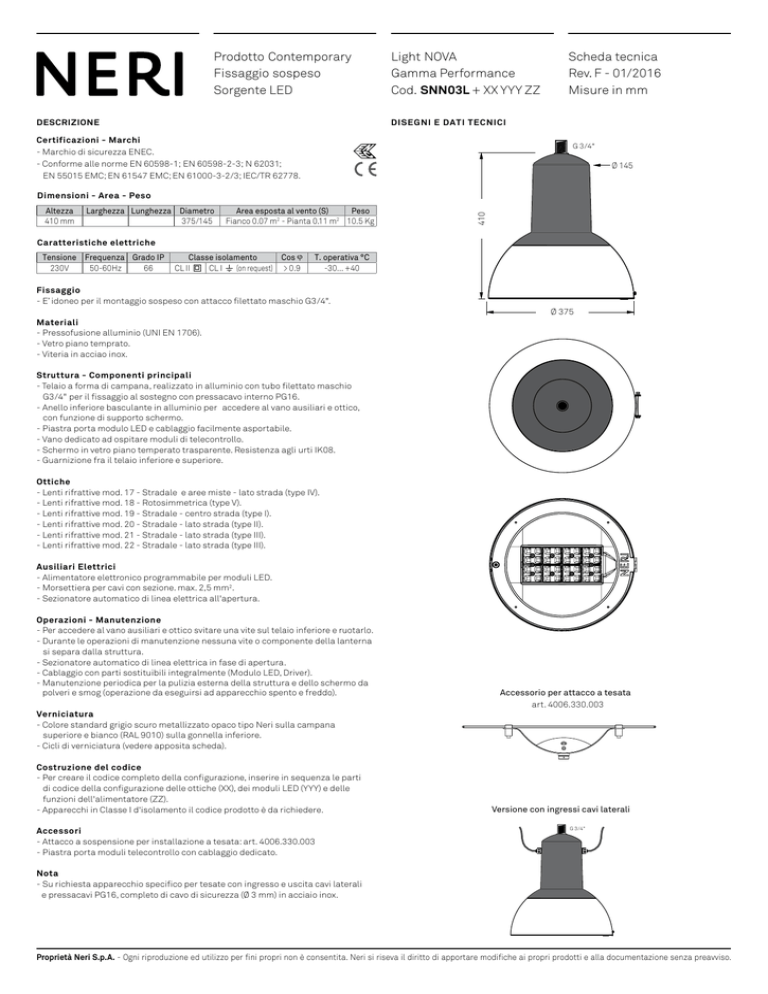

Scheda tecnica

Prodotto Contemporary
Fissaggio sospeso
Sorgente LED
DESCRIZIONE
Light NOVA
Gamma Performance
Cod. SNN03L + XX YYY ZZ
Scheda tecnica
Rev. F - 01/2016
Misure in mm
DISEGNI E DATI TECNICI
Certificazioni - Marchi
- Marchio di sicurezza ENEC.
- Conforme alle norme EN 60598-1; EN 60598-2-3; N 62031;
EN 55015 EMC; EN 61547 EMC; EN 61000-3-2/3; IEC/TR 62778.
G 3/4"
Ø 145
Altezza
410 mm
Larghezza Lunghezza Diametro
375/145
Area esposta al vento (S)
Peso
Fianco 0.07 m2 - Pianta 0.11 m2 10.5 Kg
410
Dimensioni - Area - Peso
Caratteristiche elettriche
Tensione Frequenza Grado IP
230V
50-60Hz
66
Classe isolamento
Cos ϕ
CL II
CL I
(on request) > 0.9
T. operativa °C
-30... +40
Fissaggio
- E’ idoneo per il montaggio sospeso con attacco filettato maschio G3/4".
Ø 375
Materiali
- Pressofusione alluminio (UNI EN 1706).
- Vetro piano temprato.
- Viteria in acciao inox.
Struttura - Componenti principali
- Telaio a forma di campana, realizzato in alluminio con tubo filettato maschio G3/4" per il fissaggio al sostegno con pressacavo interno PG16.
- Anello inferiore basculante in alluminio per accedere al vano ausiliari e ottico, con funzione di supporto schermo.
- Piastra porta modulo LED e cablaggio facilmente asportabile.
- Vano dedicato ad ospitare moduli di telecontrollo.
- Schermo in vetro piano temperato trasparente. Resistenza agli urti IK08.
- Guarnizione fra il telaio inferiore e superiore.
Ottiche
- Lenti rifrattive mod. 17 - Stradale e aree miste - lato strada (type IV).
- Lenti rifrattive mod. 18 - Rotosimmetrica (type V).
- Lenti rifrattive mod. 19 - Stradale - centro strada (type I).
- Lenti rifrattive mod. 20 - Stradale - lato strada (type II).
- Lenti rifrattive mod. 21 - Stradale - lato strada (type III).
- Lenti rifrattive mod. 22 - Stradale - lato strada (type III).
Ausiliari Elettrici
- Alimentatore elettronico programmabile per moduli LED.
- Morsettiera per cavi con sezione. max. 2,5 mm2.
- Sezionatore automatico di linea elettrica all'apertura.
Operazioni - Manutenzione
- Per accedere al vano ausiliari e ottico svitare una vite sul telaio inferiore e ruotarlo.
- Durante le operazioni di manutenzione nessuna vite o componente della lanterna si separa dalla struttura.
- Sezionatore automatico di linea elettrica in fase di apertura.
- Cablaggio con parti sostituibili integralmente (Modulo LED, Driver).
- Manutenzione periodica per la pulizia esterna della struttura e dello schermo da
polveri e smog (operazione da eseguirsi ad apparecchio spento e freddo).
Verniciatura
- Colore standard grigio scuro metallizzato opaco tipo Neri sulla campana
superiore e bianco (RAL 9010) sulla gonnella inferiore.
- Cicli di verniciatura (vedere apposita scheda).
Costruzione del codice
- Per creare il codice completo della configurazione, inserire in sequenza le parti di codice della configurazione delle ottiche (XX), dei moduli LED (YYY) e delle funzioni dell'alimentatore (ZZ).
- Apparecchi in Classe I d'isolamento il codice prodotto è da richiedere.
Accessori
- Attacco a sospensione per installazione a tesata: art. 4006.330.003
- Piastra porta moduli telecontrollo con cablaggio dedicato.
Accessorio per attacco a tesata
art. 4006.330.003
Versione con ingressi cavi laterali
G 3/4"
Nota
- Su richiesta apparecchio specifico per tesate con ingresso e uscita cavi laterali e pressacavi PG16, completo di cavo di sicurezza (Ø 3 mm) in acciaio inox.
Proprietà Neri S.p.A. - Ogni riproduzione ed utilizzo per fini propri non è consentita. Neri si riseva il diritto di apportare modifiche ai propri prodotti e alla documentazione senza preavviso.
Cod. _N___L XX YYY ZZ
Light NOVA
Scheda tecnica
Rev. G - 01/2016
DESCRIZIONE
CURVE FOTOMETRICHE
CLASSIFICAZIONI OTTICHE
Ottiche
Ottica mod. 17 (type IV)
Stradale e aree miste - Posizione lato strada
Ottica mod. 18 (type V)
Stradale e aree miste - Pos. centro strada
Sorgente LED
Ottica 17-18-19-20-21-22
Cod. XX
Tipo
Classe illuminotecnica
Classe IES
17
Lente rifrattiva
Stradale e aree miste - Pos. lato strada (type IV) Full cut off
18
Lente rifrattiva
Rotosimmetrica (type V)
Full cut off
19
Lente rifrattiva
Stradale - Posizione centro strada (type I)
Full cut off
20
Lente rifrattiva
Stradale - Posizione lato strada (type II)
Full cut off
21
Lente rifrattiva
Stradale - Posizione lato strada (type III)
Full cut off
22
Lente rifrattiva
Stradale - Posizione lato strada (type III)
Full cut off
- Lenti rifrattive modulari 2 X 2 in PMMA.
- Riflettore ad alta efficienza in materiale plastico per recupero flusso e riduzione dell'abbagliamento.
- Schermo in vetro temperato trasparente extra chiaro. Resistenza agli urti: IK08.
- Altezza installazione: 4.0 -8.0 metri.
Gamma angles
W
31
42
56
73
87
W
35
47
63
81
90
90
90
90
75
75
75
75
60
60
60
60
45
45
45
45
15
0
- I valori energetici in tabella sono riferiti al sistema LED + Alimentatore
- Moduli con LED di potenza su circuito stampato con piastra in metallo.
- Dissipatore di calore interno in fusione di alluminio in continuità col telaio esterno.
- Sensore NTC sulla piastra LED per il controllo delle temperature pericolse.
- Durata stimata: 100.000 h (L85 - Ta 25°C).
- Indice di resa cromatica: Ra > 70
- Efficienza dei singoli LED: 133 lm/W (3000K) - 142 lm/W (4000K)
- Rischio fotobiologico IEC/TR 62778: distanza limite di 150 cm, tra il passaggio da
classe di rischio 1, a classe di rischio 2. Altezza minima di installazione 350 cm.
Gamma angles
30
15
0
15
30
Pavement
Type IV
180
Type V
Road
Ottica mod. 20 (type II)
Stradale - Posizione lato strada
120
Gamma angles
180
120
105
105
105
105
90
90
90
90
75
75
75
75
60
60
60
60
45
45
45
45
30
Costruzione del codice
- Per creare il codice della configurazione, comporre in sequenza le parti di codice della configurazione ottica (XX) + modulo LED (YYY) + alimentatore (ZZ), da aggiungere al codice base dell'apparecchio.
30
Ottica mod. 19 (type I)
Stradale - Posizione centro strada
Alimentatore - caratteristiche e funzioni
Cod. ZZ Funzioni
02
1-10V + NCL (Analogic control + Neri costant lumen)
06
DALI + NCL (Digital control + Neri costant lumen)
14
NVL6H + NCL (autodimming -30% x 6h + Neri costant lumen)
- Alimentatore elettronico programmabile con funzioni di auto diagnostica.
- Protezione da corto circuito e sovratemperature.
- Protezione sovratensioni di modo comune (fase/neutro, cortocircuito e carcassa) differenziale fino a 8 kV.
- Durata stimata B10 a 100.000 h.
15
Pavement
lm/W
113
107
107
103
103
lm/W
100
96
95
93
120
105
Road
lm
3.500
4.500
6.000
7.500
180
105
Moduli LED
3000K
Cod. YYY
1N1
1N2
1N3
1N4
Gamma angles
105
30
lm
3.500
4.500
6.000
7.500
9.000
120
105
Moduli LED
4000K
Cod. YYY
3N1
3N2
3N3
3N4
3N5
180
15
0
15
30
30
Pavement
Type I
Road
0
15
30
180
Type II
Road
Ottica mod. 21 (type III)
Stradale - Posizione lato strada
Gamma angles
15
Pavement
Ottica mod. 22 (type III)
Stradale - Posizione lato strada
Gamma angles
120
180
120
105
105
105
105
90
90
90
90
75
75
75
75
60
60
60
60
45
45
45
45
30
15
0
15
Road
30
30
15
0
15
30
Pavement
Pavement
Type III
Road
Type III
