Allegato A - ASL Frosinone

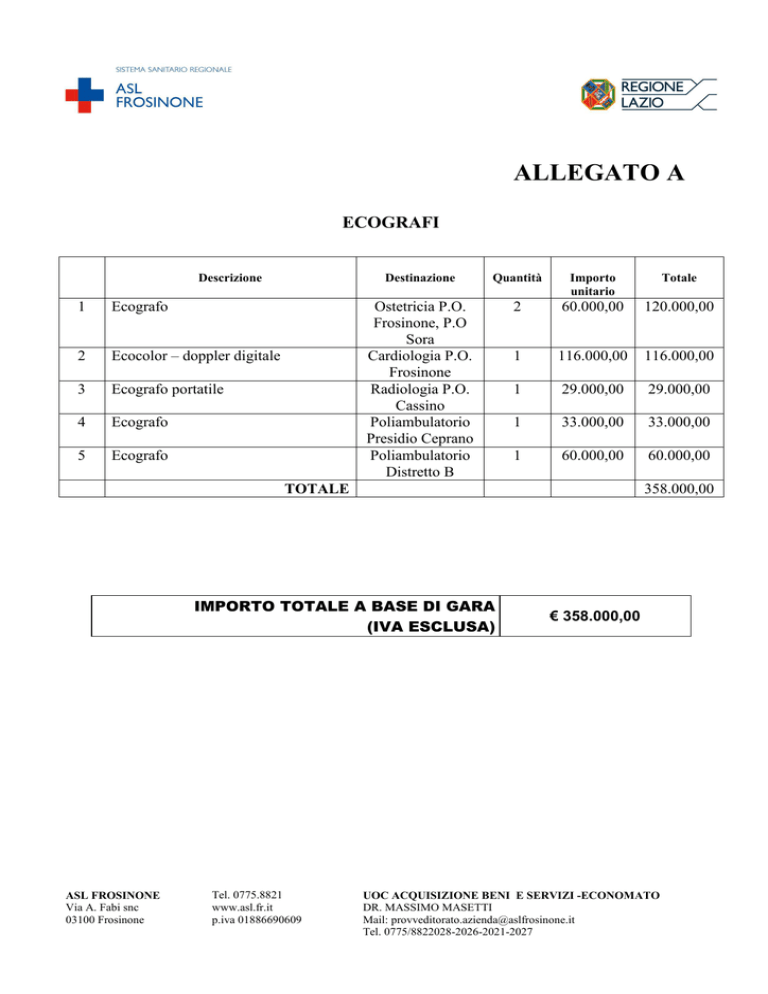

ALLEGATO A
ECOGRAFI
Descrizione
1
Ecografo
2
Ecocolor – doppler digitale
3
Ecografo portatile
4
Ecografo
5
Ecografo
Destinazione
Quantità
Importo
unitario
Totale
Ostetricia P.O.
Frosinone, P.O
Sora
Cardiologia P.O.
Frosinone
Radiologia P.O.
Cassino
Poliambulatorio
Presidio Ceprano
Poliambulatorio
Distretto B
2
60.000,00
120.000,00
1
116.000,00
116.000,00
1
29.000,00
29.000,00
1
33.000,00
33.000,00
1
60.000,00
60.000,00
358.000,00
TOTALE
IMPORTO TOTALE A BASE DI GARA
(IVA ESCLUSA)
ASL FROSINONE
Via A. Fabi snc
03100 Frosinone
Tel. 0775.8821
www.asl.fr.it
p.iva 01886690609
€ 358.000,00
UOC ACQUISIZIONE BENI E SERVIZI -ECONOMATO
DR. MASSIMO MASETTI
Mail: [email protected]
Tel. 0775/8822028-2026-2021-2027
N.1 ECOGRAFO Ostetricia-Ginecologia Presidio Ospedaliero Sora: apparecchiatura topo di gamma
di ultima generazione con beam former completamente digitale e frequenze di lavoro da 2 a 18MHz.
Modalità di scansione necessarie: lineare elettronica, trapezoidale, convex elettronica, microconvez, a
matrice, volumetriche 4 D, Phased array.
L’apparecchiatura di dimensioni contenute deve permettere il collegamento di 4 sonde elettroniche a
scansione.
Monitor da almeno 19 pollici LCD ad alta definizione e montato su braccio estensibile e orientabile in
tutte le direzioni.
Sonde a larga banda e dotate di tecnologia multifrequenza con maggior numero di frequenze
selezionabili dall’operatore per il b-mode, arminica di tessuto, colore, doppler e tutte visualizzabili sul
monitor.
L’apparecchiatura deve utilizzare un elevatissimo numero di preset modificabile in qualsiasi momento
dall’operatore.
Software di misuarazione completo per applicazioni Ob/Gin e internisti che
Metodiche necessarie sono:B-mode, M-Mode,Doppler PW, ColorDoppler
Possibilità di regolazione dei guadagni B-mode anche su immagine congelata o cineloops.
Modulo 4D funzionante su sonde dedicate di tipo convex e endocavitario
Elevato livello di zoom senza perdita di risoluzione anche su immagine congelata
Masterizzatore DVD/ CD, Pen drive integrato nell’apparecchiatura.
L’apparecchiatura deve memorizzare sia immagini statiche e loops e poterle scaricare successivamente
su DVD/CDR Pen Drive e Hard Disk.
Tastiera completamente regolabile dall’operatore in tutte le posizioni.
Sonde: convex addominale 3,5 Mhz, lineare 7 Mhz, endovaginale. Possibilità di sonde 4 D
N°1 ECOGRAFO Ostetricia-Ginecologia Presidio Ospedaliero Frosinone - ecografo
multidisciplinare con Beamformer digtale a tecnologia avanzata, Imaging 2D-M-Mode completo di
Doppler PW(HPRF)/CW, Color Doppler, Power Doppler Bidirezionale. Dotato di algoritmi adattivi,
visualizzazione B-mode trapezoidale, inclinazione del fascio ultrasonoro in B-Mode B-Steer e
autoregolazione dell’immagine B-mode e Doppler. Possibilità di gestire tutti i tipi di scansione, report,
l’armonica di contrasto, il compound spaziale e può lavorare in tutte le applicazioni. Software per
gestione privacy, monitor LCD 15 “ integrato. Uscita ECG con cavo, archivio integrato, Porte USB,
Interfaccia periferiche (stampanti e VTR), doppio connettore elettronico. Applicazione cardio
adulti/pediatrico. Applicazione vascolare, accessori d’uso. Carrello ergonomo, stampante b/n, sonda
convex a matrice, multifrequenza, a banda larga e multipla in trasmissione e ricezione. Sonda
transvaginale multifrequenza, a banda larga e multipla in trasmissione e ricezione.
ECOCARDIOGRAFO DI ALTA FASCIA
Sistema ergonomico con ampie possibilità di regolazione nelle diverse condizioni di lavoro per esami
ecocardiografici avanzati su adulti con beam former digitale e gestione di sonde esclusivamente di tipo
elettronico con banda di frequenza quanto più ampia possibile.
CARATTERISTICHE TECNICHE MINIME:
• ECT Top di gamma per esami ecocardiografici convenzionali e tridimensionali;
• Elevato valore di Dynamic Range con elevato grado di differenziazione tissutale;
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Sistema di formazione dell’immagine che garantisca elevatissime risoluzioni temporali;
Algoritmi di elaborazione del segnale per la riduzione del rumore e degli artefatti;
Sistema di scansione lineare, phased array, transesofageo;
Sonde ergonomiche ad alta densità di elementi larga banda multifrequenza;
Trasduttori transtoracici a scansione elettronica, in grado di operare in multifrequenza con
frequenze indipendenti per 2D e color Doppler;
Gamma indicativa delle frequenze compresa fra 2 e 15 MHz;
Doppler pulsato LPRF e HPRF, continuo, Color Doppler, Doppler Tissutale;
Monitor a schermo piatto almeno da 17’’ supportato da braccio articolato;
Triplex mode (B mode, Color Doppler, Doppler pulsato PW o Doppler CW in simultanea ed in
tempo reale);
Ottimizzazione automatica dello spettro Doppler sia PW che CW;
Possibilità M-mode anatomico in tempo reale;
Zoom HD in tempo reale, su immagine congelata e zoom acustico ad alta risoluzione con zona
dimensionabile e selezionabile dall’operatore. Possibilità di ingrandimento anche sulle immagini
da cine-loop;
Sistema automatico per la standardizzazione del protocollo di acquisizione per esami di routine;
Pacchetto di calcoli biometrici completo per uso cardiologico e vascolare;
Software per immagini in seconda armonica tissutale;
Dotato di software integrato per Doppler Tissutale, calcolo dello spostamento longitudinale,
calcolo di strain e strain rate;
Modulo per lo studio della resincronizzazione cardiaca completo di indici di riferimento
estrapolati dalle principali pubblicazioni internazionali;
Studio del flusso coronario con calcolo integrato della riserva coronaria.
Modulo per l’utilizzo del mezzo di contrasto per opacizzazione del ventricolo sinistro operante
anche con trasduttore volumetrico;
Archivio di immagine integrato nella macchina, hard disk ad elevata capacità, masterizzatore su
DVD, possibilità di esportazione su supporto USB;
Sistema integrato per la creazione di DVD con filmati in formato Mpeg contenenti il software di
visualizzazione compatibile con le piattaforme PC Windows.
Possibilità di archiviare loops di ampia durata;
Il sistema dovrà necessariamente integrare il modulo DICOM per il collegamento a workstation
esterne ed essere dotato di tutte le interfacce Hardware/Software necessarie, ed operante nelle
seguenti classi:
o
Storage
o
Worklist
o
Print"
o
Query/Retrieve
o
Structured Report
MODULI PER L’ANALISI AVANZATA
•
Eco da stress integrato con più protocolli farmacologici; con visualizzazione di più immagini
contemporanee in movimento, completo di software per il calcolo della score wall motion,
operante con trasduttori con trasduttori transtoracici convenzionali e volumetrici con protocolli
3D/4D dedicati;
•
Possibilita' per la valutazione dello strain derivato dall’immagine bidimensionale non angolodipendente per la valutazione della deformazione del ventricolo sinistro (integrato nel sistema
non è ammesso computer esterno);
Modulo per acquisizione Tridemensionali
•
•
•
•
•
•
•
•
•
•
Sistema di acquisizione Volumetrica multiplanare con 3 piani di acquisizione nello stesso battito
cardiaco e contemporaneamente visualizzati a monitor (non è ammessa la visualizzazione in
tempi successivi dei tre piani di scansione);
Il modulo dovrà essere necessariamente corredato di trasduttore volumetrico dedicato;
Il sistema dovrà necessariamente lavorare in tempo reale, anche con acquisizione in singolo
battito, con piramide di acquisizione avente base la più ampia possibile e con risoluzione
temporale adeguata;
Il sistema dovrà necessariamente lavorare anche in acquisizione multibattito con un ampia
possibilità di scelta del numero dei battiti, che dovranno comunque essere visualizzati in
contemporanea e sincronizzati con il segnale ECG;
Il trasduttore volumetrico transesofageo dovrà necessariamente operare nelle seguenti modalità:
3D con seconda armonica tissutale, M-Mode, M-Mode liberamente orientabile in real time e post
processing, M-Mode Colore, Color Doppler, Doppler PW HPRF e LPRF, Doppler CW, Doppler
Tissutale;
Calcolo tridimensionale per la stima dei volumi e della frazione di eiezione;
Calcolo tridimensionale degli indici di geometria e funzione del ventricolo sinistro;
Modulo per la misurazione delle immagini tridimensionali in formato rendering con capacità di
misurare aree e distanze
Trasduttore transesofageo volumetrico 3D
Possibilità per il calcolo dello strain tridimensionale che consente l’analisi delle seguenti
componenti:
o Strain longitudinale
o Strain Radiale
o Strain di area
L’apparecchiatura dovrà essere fornita di:
• Trasduttore cardiologico Phased Array per applicazioni su adulti
• Trasduttore transeosofageo volumetrico 3D
N°1 ECOGRAFO Ambulatorio di Urologia Distretto B - Frosinone – munito di unità base ,
mnonitor, 3 connettori interfacce per periferiche, modulo masterizzazione CD/DVD, modulo CFM/B,
mode/doppler + sonda convex 3,5 mhz + sonda lineare 7,5 mhz o multifrequenza, endocavitaria trans
rettale biplana da 7,5 mhz con kit per biopsia prostatica ecoguidata.
Per sostituzione apparecchio obsoleto
N°1 ECOGRAFO Poliambulatorio Presidio Ceprano – apparecchio ultra sonda grafico , multi
proposito (ostetrico, cardiologico, internistico, prostatico, sonde compatibili: lineare, convex,
transvaginale, cardiologica, trans rettale, stampante, software refertazione ostetrica.
N°1 ECOGRAFO portatile per la S.C. di Radiologia del Presidio Ospedaliero Cassinoapparecchio compatto 7-10 kg., digitale connettività WI-FI o Bluetooth con mouse, tastiera stmapante
senza fili per utilizzazione da postazione remota, sistema operativo windows 7, esecuzione esami in Bmode, M-mode, colordoppler- powerdoppler anche direzionali, monitor LCD da 15” a colori, tastiera
ergonomica, interfaccia dicom 3, 2 sonde : una lineare per small-parts e 1 convex per organi profondi a
frequenza verifiche, scansione elettronica.
