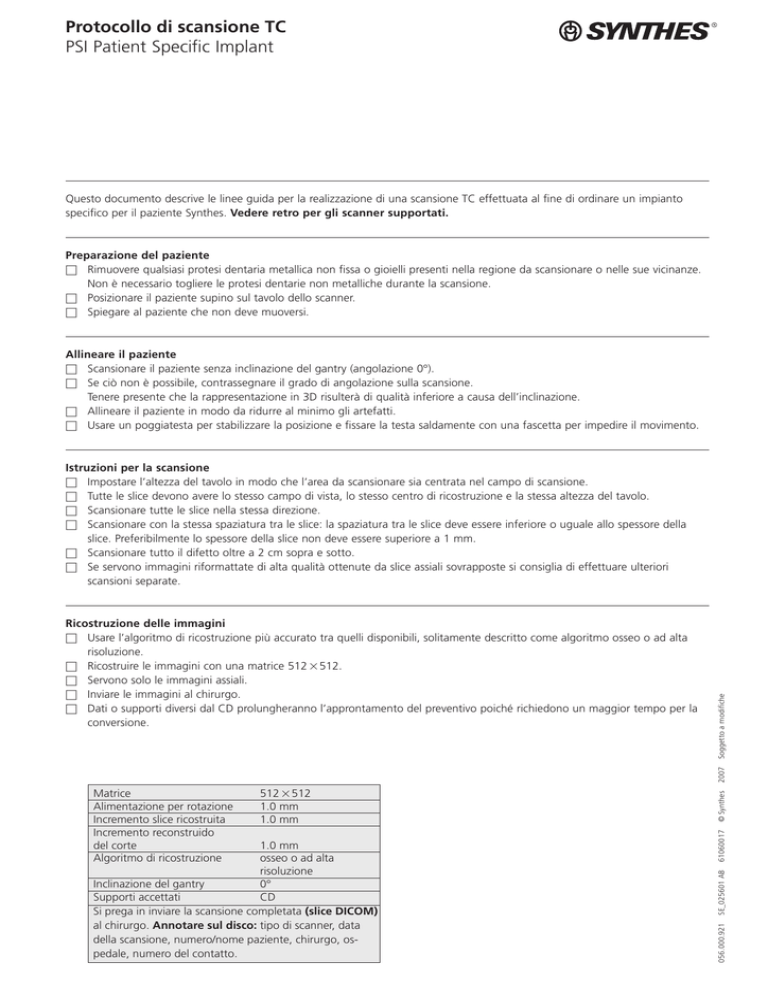

Protocollo di scansione TC
PSI Patient Specific Implant
Questo documento descrive le linee guida per la realizzazione di una scansione TC effettuata al fine di ordinare un impianto
specifico per il paziente Synthes. Vedere retro per gli scanner supportati.
Preparazione del paziente
□ Rimuovere qualsiasi protesi dentaria metallica non fissa o gioielli presenti nella regione da scansionare o nelle sue vicinanze.
Non è necessario togliere le protesi dentarie non metalliche durante la scansione.
□ Posizionare il paziente supino sul tavolo dello scanner.
□ Spiegare al paziente che non deve muoversi.
Allineare il paziente
□ Scansionare il paziente senza inclinazione del gantry (angolazione 0°).
□ Se ciò non è possibile, contrassegnare il grado di angolazione sulla scansione.
Tenere presente che la rappresentazione in 3D risulterà di qualità inferiore a causa dell’inclinazione.
□ Allineare il paziente in modo da ridurre al minimo gli artefatti.
□ Usare un poggiatesta per stabilizzare la posizione e fissare la testa saldamente con una fascetta per impedire il movimento.
61060017
1.0 mm
osseo o ad alta
risoluzione
Inclinazione del gantry
0°
Supporti accettati
CD
Si prega in inviare la scansione completata (slice DICOM)
al chirurgo. Annotare sul disco: tipo di scanner, data
della scansione, numero/nome paziente, chirurgo, ospedale, numero del contatto.
SE_025601 AB
5122512
1.0 mm
1.0 mm
056.000.921
Matrice
Alimentazione per rotazione
Incremento slice ricostruita
Incremento reconstruido
del corte
Algoritmo di ricostruzione
© Synthes
2007
Ricostruzione delle immagini
□ Usare l’algoritmo di ricostruzione più accurato tra quelli disponibili, solitamente descritto come algoritmo osseo o ad alta
risoluzione.
□ Ricostruire le immagini con una matrice 5122512.
□ Servono solo le immagini assiali.
□ Inviare le immagini al chirurgo.
□ Dati o supporti diversi dal CD prolungheranno l’approntamento del preventivo poiché richiedono un maggior tempo per la
conversione.
Soggetto a modifiche
Istruzioni per la scansione
□ Impostare l’altezza del tavolo in modo che l’area da scansionare sia centrata nel campo di scansione.
□ Tutte le slice devono avere lo stesso campo di vista, lo stesso centro di ricostruzione e la stessa altezza del tavolo.
□ Scansionare tutte le slice nella stessa direzione.
□ Scansionare con la stessa spaziatura tra le slice: la spaziatura tra le slice deve essere inferiore o uguale allo spessore della
slice. Preferibilmente lo spessore della slice non deve essere superiore a 1 mm.
□ Scansionare tutto il difetto oltre a 2 cm sopra e sotto.
□ Se servono immagini riformattate di alta qualità ottenute da slice assiali sovrapposte si consiglia di effettuare ulteriori
scansioni separate.
Scanner DICOM compliant
Tipo di scanner
Siemens Somatom Plus
Siemens Somatom HiQ
Siemens Somatom DRH
Siemens Somatom AR
Siemens Somatom 4 Plus, Volume Zoom
Siemens Somatom 4 AR
Siemens Magnetom (MR scanner)
Siemens Somatom Balance
Siemens Somatom Ar. Star
Siemens Magnetom (MR)
Siemens Magnetom Expert
Siemens Emotion Duo
Siemens GBS III
GE Hilight Advantage
GE Advantage
GE Hispeed
GE Sigma (MR)
GE HiSpeed RP, CT/I, Advantage
GE LightSpeed QX/I
GEMS Jupiter, Zeus, ZeusRP
GEMS Genesus_Zeus, Genesus_Signa
GE Prospeed, Cytec, CT Pace
GE Prospeed Plus
GE Cytec 3000i
GE 9800 GE CT/I
Yokogawa Medical Systems format
Toshiba_MEC Asteion
Toshiba_MEC Aquilion
Toshiba Aquilion
Toshiba Xvision/EX
Toshiba XPress/SX, /GX, /HS1
Philips Easyvision
Philips Tomoscan 60/TX, TX
Philips Tomoscan CX, CX/S, CX/Q
Philips Tomoscan LX, LX/C, SR
Philips Medical Systems 6000
Philips Medical Systems AVE1
Hitachi W950, W2000, MRP 7000
Hitachi 7000, AVEU, LX, T
Hitachi CT95, CT20
Elscint exel 2400
Elscint CT twin
Elscint Elite
Elscint OmniPro
Elscint Twin Flash
Picker PQ 2000, PQ 5000, 6000
Picker UltraZ Picker MxTwin
Picker Mx8000
Picker Sys9049
Picker International Polaris 1.0T
Picker International PQS Marconi Mx8000
Imatron C-150
Newtom QRDVT9000
Qualsiasi scanner DICOM compliant
Domande?
Chiamare la sede centrale di Synthes
(Tel. +41 61 96 56 111) e di chiedere del
CMF Patient Specific Implant Department
oppure di contattare il proprio rappresentante Synthes locale.
