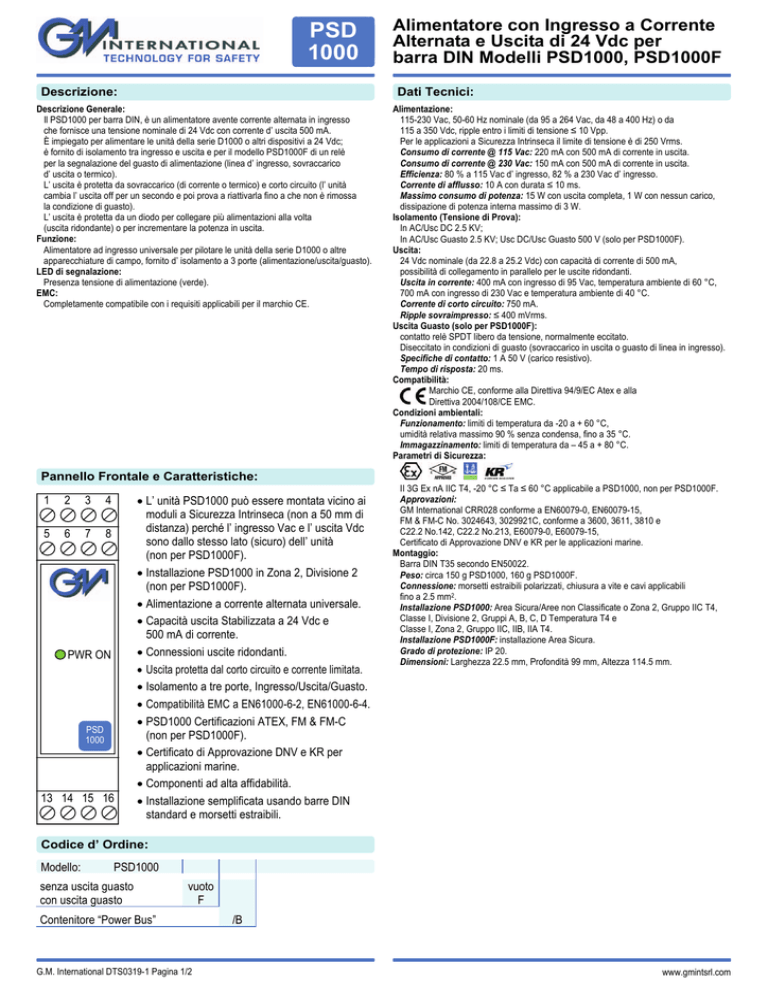

PSD
1000
Descrizione:
Dati Tecnici:
Descrizione Generale:
Il PSD1000 per barra DIN, è un alimentatore avente corrente alternata in ingresso
che fornisce una tensione nominale di 24 Vdc con corrente d’ uscita 500 mA.
È impiegato per alimentare le unità della serie D1000 o altri dispositivi a 24 Vdc;
è fornito di isolamento tra ingresso e uscita e per il modello PSD1000F di un relè
per la segnalazione del guasto di alimentazione (linea d’ ingresso, sovraccarico
d’ uscita o termico).
L’ uscita è protetta da sovraccarico (di corrente o termico) e corto circuito (l’ unità
cambia l’ uscita off per un secondo e poi prova a riattivarla fino a che non è rimossa
la condizione di guasto).
L’ uscita è protetta da un diodo per collegare più alimentazioni alla volta
(uscita ridondante) o per incrementare la potenza in uscita.
Funzione:
Alimentatore ad ingresso universale per pilotare le unità della serie D1000 o altre
apparecchiature di campo, fornito d’ isolamento a 3 porte (alimentazione/uscita/guasto).
LED di segnalazione:
Presenza tensione di alimentazione (verde).
EMC:
Completamente compatibile con i requisiti applicabili per il marchio CE.
Pannello Frontale e Caratteristiche:
1
2
3
4
5
6
7
8
PWR ON
PSD
1000
13 14 15 16
Alimentatore con Ingresso a Corrente
Alternata e Uscita di 24 Vdc per
barra DIN Modelli PSD1000, PSD1000F
• L’ unità PSD1000 può essere montata vicino ai
moduli a Sicurezza Intrinseca (non a 50 mm di
distanza) perché l’ ingresso Vac e l’ uscita Vdc
sono dallo stesso lato (sicuro) dell’ unità
(non per PSD1000F).
• Installazione PSD1000 in Zona 2, Divisione 2
(non per PSD1000F).
• Alimentazione a corrente alternata universale.
• Capacità uscita Stabilizzata a 24 Vdc e
500 mA di corrente.
• Connessioni uscite ridondanti.
• Uscita protetta dal corto circuito e corrente limitata.
• Isolamento a tre porte, Ingresso/Uscita/Guasto.
• Compatibilità EMC a EN61000-6-2, EN61000-6-4.
• PSD1000 Certificazioni ATEX, FM & FM-C
(non per PSD1000F).
• Certificato di Approvazione DNV e KR per
applicazioni marine.
• Componenti ad alta affidabilità.
• Installazione semplificata usando barre DIN
standard e morsetti estraibili.
Alimentazione:
115-230 Vac, 50-60 Hz nominale (da 95 a 264 Vac, da 48 a 400 Hz) o da
115 a 350 Vdc, ripple entro i limiti di tensione ≤ 10 Vpp.
Per le applicazioni a Sicurezza Intrinseca il limite di tensione è di 250 Vrms.
Consumo di corrente @ 115 Vac: 220 mA con 500 mA di corrente in uscita.
Consumo di corrente @ 230 Vac: 150 mA con 500 mA di corrente in uscita.
Efficienza: 80 % a 115 Vac d’ ingresso, 82 % a 230 Vac d’ ingresso.
Corrente di afflusso: 10 A con durata ≤ 10 ms.
Massimo consumo di potenza: 15 W con uscita completa, 1 W con nessun carico,
dissipazione di potenza interna massimo di 3 W.
Isolamento (Tensione di Prova):
In AC/Usc DC 2.5 KV;
In AC/Usc Guasto 2.5 KV; Usc DC/Usc Guasto 500 V (solo per PSD1000F).
Uscita:
24 Vdc nominale (da 22.8 a 25.2 Vdc) con capacità di corrente di 500 mA,
possibilità di collegamento in parallelo per le uscite ridondanti.
Uscita in corrente: 400 mA con ingresso di 95 Vac, temperatura ambiente di 60 °C,
700 mA con ingresso di 230 Vac e temperatura ambiente di 40 °C.
Corrente di corto circuito: 750 mA.
Ripple sovraimpresso: ≤ 400 mVrms.
Uscita Guasto (solo per PSD1000F):
contatto relè SPDT libero da tensione, normalmente eccitato.
Diseccitato in condizioni di guasto (sovraccarico in uscita o guasto di linea in ingresso).
Specifiche di contatto: 1 A 50 V (carico resistivo).
Tempo di risposta: 20 ms.
Compatibilità:
Marchio CE, conforme alla Direttiva 94/9/EC Atex e alla
Direttiva 2004/108/CE EMC.
Condizioni ambientali:
Funzionamento: limiti di temperatura da -20 a + 60 °C,
umidità relativa massimo 90 % senza condensa, fino a 35 °C.
Immagazzinamento: limiti di temperatura da – 45 a + 80 °C.
Parametri di Sicurezza:
II 3G Ex nA IIC T4, -20 °C ≤ Ta ≤ 60 °C applicabile a PSD1000, non per PSD1000F.
Approvazioni:
GM International CRR028 conforme a EN60079-0, EN60079-15,
FM & FM-C No. 3024643, 3029921C, conforme a 3600, 3611, 3810 e
C22.2 No.142, C22.2 No.213, E60079-0, E60079-15,
Certificato di Approvazione DNV e KR per le applicazioni marine.
Montaggio:
Barra DIN T35 secondo EN50022.
Peso: circa 150 g PSD1000, 160 g PSD1000F.
Connessione: morsetti estraibili polarizzati, chiusura a vite e cavi applicabili
fino a 2.5 mm2.
Installazione PSD1000: Area Sicura/Aree non Classificate o Zona 2, Gruppo IIC T4,
Classe I, Divisione 2, Gruppi A, B, C, D Temperatura T4 e
Classe I, Zona 2, Gruppo IIC, IIB, IIA T4.
Installazione PSD1000F: installazione Area Sicura.
Grado di protezione: IP 20.
Dimensioni: Larghezza 22.5 mm, Profondità 99 mm, Altezza 114.5 mm.
Codice d’ Ordine:
Modello:
PSD1000
senza uscita guasto
con uscita guasto
vuoto
F
Contenitore “Power Bus”
G.M. International DTS0319-1 Pagina 1/2
/B
www.gmintsrl.com
Immagine:
Schema di Collegamento:
AREA SICURA, ZONA 2 GRUPPO IIC T4, AREE NON CLASSIFICATE, CLASSE I, DIVISIONE 2, GRUPPO A, B, C, D T4, CLASS I, ZONA 2, GRUPPO IIC T4
MODEL PSD1000
_
=
6L
8 N Supply 115-230 Vac
1+
23+
Out 24 Vdc
4-
AREA SICURA/AREE NON CLASSIFICATE
MODEL PSD1000F
13
Fault Out
_
14
16
=
6L
8 N Supply 115-230 Vac
1+
23+
Out 24 Vdc
4-
Contatto relè mostrato nella posizione diseccitata
G.M. International DTS0319-1 Pagina 2/2
