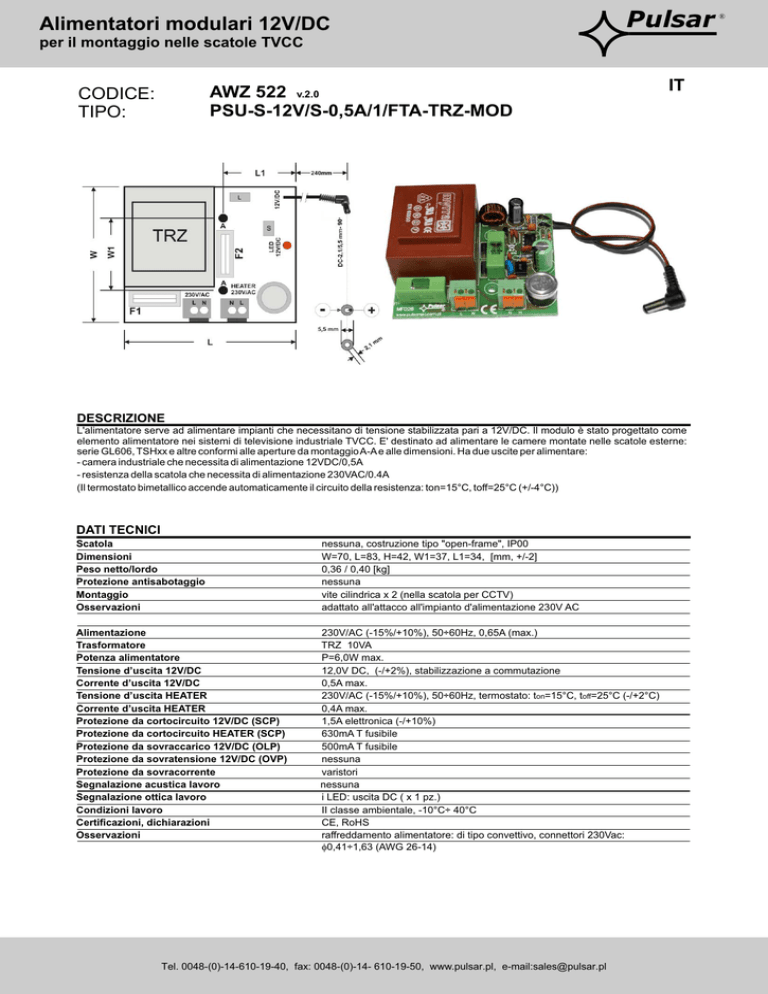

Alimentatori modulari 12V/DC

Alimentatori modulari 12V/DC
Pulsar
per il montaggio nelle scatole TVCC
AWZ 522 v.2.0
PSU-S-12V/S-0,5A/1/FTA-TRZ-MOD
CODICE:
TIPO:
IT
DESCRIZIONE
L'alimentatore serve ad alimentare impianti che necessitano di tensione stabilizzata pari a 12V/DC. Il modulo è stato progettato come
elemento alimentatore nei sistemi di televisione industriale TVCC. E' destinato ad alimentare le camere montate nelle scatole esterne:
serie GL606, TSHxx e altre conformi alle aperture da montaggio A-A e alle dimensioni. Ha due uscite per alimentare:
- camera industriale che necessita di alimentazione 12VDC/0,5A
- resistenza della scatola che necessita di alimentazione 230VAC/0.4A
(Il termostato bimetallico accende automaticamente il circuito della resistenza: ton=15°C, toff=25°C (+/-4°C))
DATI TECNICI
Scatola
Dimensioni
Peso netto/lordo
Protezione antisabotaggio
Montaggio
Osservazioni
nessuna, costruzione tipo "open-frame", IP00
W=70, L=83, H=42, W1=37, L1=34, [mm, +/-2]
0,36 / 0,40 [kg]
nessuna
vite cilindrica x 2 (nella scatola per CCTV)
adattato all'attacco all'impianto d'alimentazione 230V AC
Alimentazione
Trasformatore
Potenza alimentatore
Tensione d’uscita 12V/DC
Corrente d’uscita 12V/DC
Tensione d’uscita HEATER
Corrente d’uscita HEATER
Protezione da cortocircuito 12V/DC (SCP)
Protezione da cortocircuito HEATER (SCP)
Protezione da sovraccarico 12V/DC (OLP)
Protezione da sovratensione 12V/DC (OVP)
Protezione da sovracorrente
Segnalazione acustica lavoro
Segnalazione ottica lavoro
Condizioni lavoro
Certificazioni, dichiarazioni
Osservazioni
230V/AC (-15%/+10%), 50÷60Hz, 0,65A (max.)
TRZ 10VA
P=6,0W max.
12,0V DC, (-/+2%), stabilizzazione a commutazione
0,5A max.
230V/AC (-15%/+10%), 50÷60Hz, termostato: ton=15°C, toff=25°C (-/+2°C)
0,4A max.
1,5A elettronica (-/+10%)
630mA T fusibile
500mA T fusibile
nessuna
varistori
nessuna
i LED: uscita DC ( x 1 pz.)
II classe ambientale, -10°C÷ 40°C
CE, RoHS
raffreddamento alimentatore: di tipo convettivo, connettori 230Vac:
f
0,41÷1,63 (AWG 26-14)
