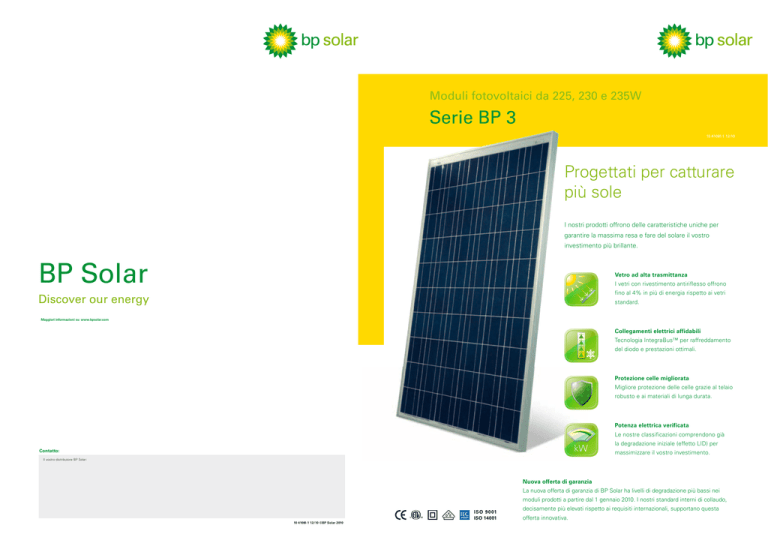

Moduli fotovoltaici da 225, 230 e 235W
Serie BP 3
10 4108I-1 12/10
Progettati per catturare
più sole
I nostri prodotti offrono delle caratteristiche uniche per
garantire la massima resa e fare del solare il vostro
investimento più brillante.
BP Solar
Vetro ad alta trasmittanza
Discover our energy
standard.
I vetri con rivestimento antiriflesso offrono
fino al 4% in più di energia rispetto ai vetri
Maggiori informazioni su: www.bpsolar.com
Collegamenti elettrici affidabili
Tecnologia IntegraBus™ per raffreddamento
del diodo e prestazioni ottimali.
Protezione celle migliorata
Migliore protezione delle celle grazie al telaio
robusto e ai materiali di lunga durata.
Potenza elettrica verificata
Le nostre classificazioni comprendono già
la degradazione iniziale (effetto LID) per
Contatto:
massimizzare il vostro investimento.
Il vostro distributore BP Solar:
Nuova offerta di garanzia
La nuova offerta di garanzia di BP Solar ha livelli di degradazione più bassi nei
moduli prodotti a partire dal 1 gennaio 2010. I nostri standard interni di collaudo,
decisamente più elevati rispetto ai requisiti internazionali, supportano questa
10 4108I-1 12/10 ©BP Solar 2010
offerta innovativa.
Moduli fotovoltaici da 225, 230 e 235W
Serie BP 3
225W
(1)
STC
1000W/m2
(2)
230W
(1)
NOCT 800W/m2
STC
(2)
1000W/m2
235W
NOCT 800W/m2
(1)
STC
1000W/m2
(2)
NOCT 800W/m2
9
8
Potenza massima (Pmax)
225W
162W
230W
165,6W
235W
169,2W
Tensione alla Pmax (Vmpp)
29,1V
25,9V
29,1V
25,9V
29,8V
26,5V
6
Corrente alla Pmax (Impp)
7,70A
6,16A
7,90A
6,32A
7,89A
6,31A
5
Corrente di corto circuito (Isc)
8,30A
6,72A
8,40A
6,80A
8,48A
6,87A
4
Tensione a circuito aperto (Voc)
36,6V
33,3V
36,7V
33,4V
37,2V
33,8V
Efficienza del modulo
13,5%
13,8%
14,1%
-3/+5%
-3/+5%
-3/+5%
20V
20V
20V
Tolleranza della Potenza
Tensione nominale
<5% riduzione
(efficienza 12,8%)
<5% riduzione
(efficienza 13,1%)
<5% riduzione
(efficienza 13,4%)
8,30A
8,40A
8,48A
Limiti di corrente inversa
Coefficiente termico di Isc
0,105%/ ºC
Coefficiente termico di Voc
-0,360%/ ºC
Coefficiente termico di Pmax
-0,45%/ ºC
(3)
NOCT
7
3
1
0
0
10
20
30
40
50
Tensione (V)
Variazione in funzione dell’irraggiamento (235W module)
9
1000W/m2
8
7
800W/m2
6
47±2°C
Portata massima del fusible in serie
t = 0ºC
t = 25ºC
t = 50ºC
t = 75ºC
2
Corrente (A)
Riduzione dell’ efficienza @ 200W/m2
Variazione in funzione della temperatura (235W module)
10
Corrente (A)
Caratteristiche elettriche
600W/m2
5
20A
Classe di applicazioni (in base alla IEC 61730:2007)
4
Classe A
Tensione massima del sistema
400W/m2
3
600V (U.S. NEC) 1000V (IEC 61730:2007)
2
1: valori alle condizioni standard del test (STC), irraggiamento 1000W/m , spettro solare AM1,5 e temperatura del modulo 25°C
2: valori a irraggiamento 800W/m2, temperatura nominale della cella operativa (NOCT) e AM 1,5
3: temperatura nominale della cella: temperatura del modulo a irraggiamento 800W/m2, temperatura dell’aria 20ºC, velocità del vento 1m/s
200W/m2
2
1
0
Tutti i moduli sono testati singolarmente prima della spedizione. Nelle misurazioni effettuate in stabilimento è già considerata la tipica degrazione della potenza elettrica che si verifica durante i primi giorni di funzionamento (effetto LID).
0
5
10
15
25
20
30
35
40
Tensione (V)
Caratteristiche meccaniche
Celle solari
Copertura frontale
50
Vetro ARC ad alta trasmittanza di 3,2mm
Incapsulante
vista frontale
EVA
XXXXXXX
Copertura sul retro
Poliestere bianco
Cornice
Alluminio anodizzato di colore argento (Universal II)
Diodi
Area di montaggio consentita per un carico di 3800 Pa.
Consente un carico di 5400 Pa quando agganciata ai fori.
IntegraBus™ include 6 diodi Schottky
Sigillatura (IP 67); certificata secondo il test di infiammabilità UL1703
Cavo di 4mm2 con connettori MC4. Lunghezze dei cavi asimmetriche: (-)1250mm / (+)800mm
1000
Scatola di giunzione
Cavi in uscita
vista laterale
60 celle di silicio policristallino (156x156mm) in serie
Certificati secondo le norme UL4703 e PV1-F e VDE EPV 01:2008-02
Dimensioni
1667x1000x50mm
19,4kg
bp solar
Peso
Tutte le dimensioni hanno una tolleranza di ±1 %, salvo diversa indicazione.
1667
vista sul retro
800mm
Cavo MC
MC
Certificazione
(+)
Certificato in accordo alle versioni estese della norma IEC 61215 (ed.2), EN 61215:2005-08
Omologato per Intertek ETL per la sicurezza elettrica e contro gli incendi (UL 1703 - ULC ORD-C1703).
MC
Certificato in accordo alle norme IEC 61730-1 e IEC 61730-2 (ed.1), EN 61730-1:2007-05 e EN 61730-2:2007-05. (Qualifica di sicurezza del modulo fotovoltaico).
965
(Moduli fotovoltaici terrestri in silicio cristallino - Qualifica di progetto e approvazione).
1250mm
Cavo MC
MC
(-)
Prodotto in stabilimenti certificati ISO 9001 e ISO 14001.
MC
Le misure elettriche del modulo sono calibrate rispetto al riferimento del World Radiometric Reference attraverso laboratori internazionali indipendenti.
Garanzie
Foro di messa
a terra x4
• Garanzia sui difetti di materiali e manodopera per 5 anni
• 12 anni di garanzia al 93% della potenza minima di uscita
• 25 anni di garanzia all’85% della potenza minima di uscita
12,7x8,5
Foro di montaggio
x4
997
77
DETTAGLI DELLA
SCATOLA DI GIUNZIONE
(con possibilità
di bloccare i cavi)
39,60 x 100,60 x 13,20 (mm)
335
x4
Questa scheda tecnica soddisfa i requisiti EN 50380.
Questa pubblicazione riassume le specifiche e le garanzie del prodotto, che potrebbero
essere soggette a cambiamenti senza preavviso.
Dimensioni in mm
