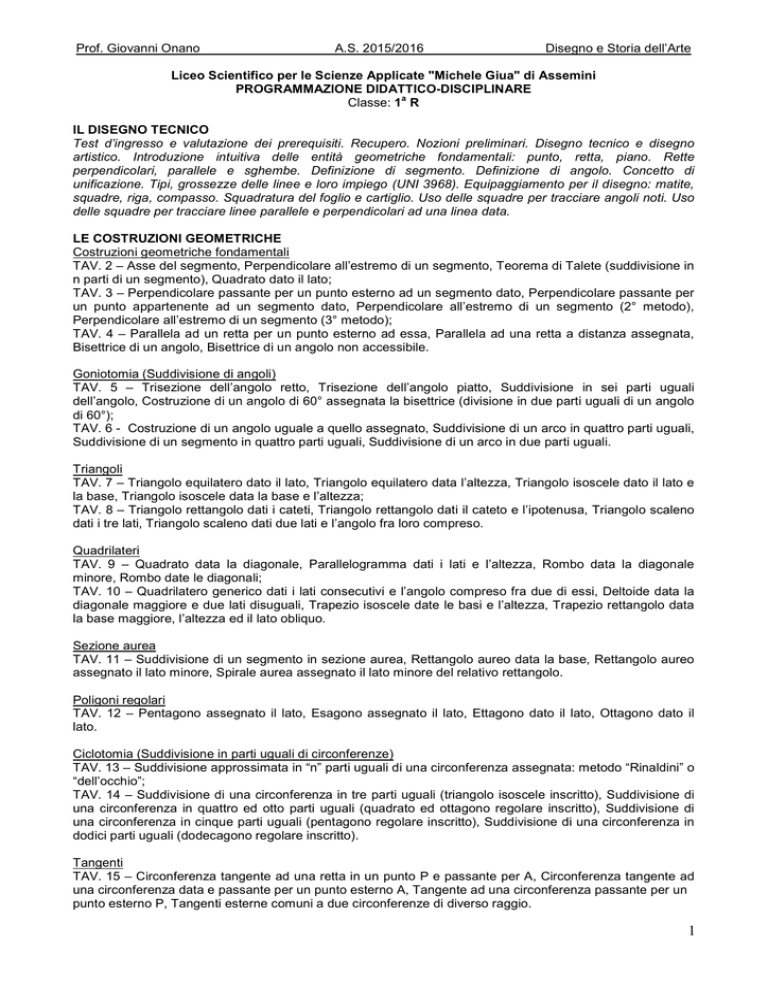

Prof. Giovanni Onano
A.S. 2015/2016
Disegno e Storia dell’Arte
Liceo Scientifico per le Scienze Applicate "Michele Giua" di Assemini
PROGRAMMAZIONE DIDATTICO-DISCIPLINARE
a
Classe: 1 R
IL DISEGNO TECNICO
Test d’ingresso e valutazione dei prerequisiti. Recupero. Nozioni preliminari. Disegno tecnico e disegno
artistico. Introduzione intuitiva delle entità geometriche fondamentali: punto, retta, piano. Rette
perpendicolari, parallele e sghembe. Definizione di segmento. Definizione di angolo. Concetto di
unificazione. Tipi, grossezze delle linee e loro impiego (UNI 3968). Equipaggiamento per il disegno: matite,
squadre, riga, compasso. Squadratura del foglio e cartiglio. Uso delle squadre per tracciare angoli noti. Uso
delle squadre per tracciare linee parallele e perpendicolari ad una linea data.
LE COSTRUZIONI GEOMETRICHE
Costruzioni geometriche fondamentali
TAV. 2 – Asse del segmento, Perpendicolare all’estremo di un segmento, Teorema di Talete (suddivisione in
n parti di un segmento), Quadrato dato il lato;
TAV. 3 – Perpendicolare passante per un punto esterno ad un segmento dato, Perpendicolare passante per
un punto appartenente ad un segmento dato, Perpendicolare all’estremo di un segmento (2° metodo),
Perpendicolare all’estremo di un segmento (3° metodo);
TAV. 4 – Parallela ad un retta per un punto esterno ad essa, Parallela ad una retta a distanza assegnata,
Bisettrice di un angolo, Bisettrice di un angolo non accessibile.
Goniotomia (Suddivisione di angoli)
TAV. 5 – Trisezione dell’angolo retto, Trisezione dell’angolo piatto, Suddivisione in sei parti uguali
dell’angolo, Costruzione di un angolo di 60° assegnata la bisettrice (divisione in due parti uguali di un angolo
di 60°);
TAV. 6 - Costruzione di un angolo uguale a quello assegnato, Suddivisione di un arco in quattro parti uguali,
Suddivisione di un segmento in quattro parti uguali, Suddivisione di un arco in due parti uguali.
Triangoli
TAV. 7 – Triangolo equilatero dato il lato, Triangolo equilatero data l’altezza, Triangolo isoscele dato il lato e
la base, Triangolo isoscele data la base e l’altezza;
TAV. 8 – Triangolo rettangolo dati i cateti, Triangolo rettangolo dati il cateto e l’ipotenusa, Triangolo scaleno
dati i tre lati, Triangolo scaleno dati due lati e l’angolo fra loro compreso.
Quadrilateri
TAV. 9 – Quadrato data la diagonale, Parallelogramma dati i lati e l’altezza, Rombo data la diagonale
minore, Rombo date le diagonali;
TAV. 10 – Quadrilatero generico dati i lati consecutivi e l’angolo compreso fra due di essi, Deltoide data la
diagonale maggiore e due lati disuguali, Trapezio isoscele date le basi e l’altezza, Trapezio rettangolo data
la base maggiore, l’altezza ed il lato obliquo.
Sezione aurea
TAV. 11 – Suddivisione di un segmento in sezione aurea, Rettangolo aureo data la base, Rettangolo aureo
assegnato il lato minore, Spirale aurea assegnato il lato minore del relativo rettangolo.
Poligoni regolari
TAV. 12 – Pentagono assegnato il lato, Esagono assegnato il lato, Ettagono dato il lato, Ottagono dato il
lato.
Ciclotomia (Suddivisione in parti uguali di circonferenze)
TAV. 13 – Suddivisione approssimata in “n” parti uguali di una circonferenza assegnata: metodo “Rinaldini” o
“dell’occhio”;
TAV. 14 – Suddivisione di una circonferenza in tre parti uguali (triangolo isoscele inscritto), Suddivisione di
una circonferenza in quattro ed otto parti uguali (quadrato ed ottagono regolare inscritto), Suddivisione di
una circonferenza in cinque parti uguali (pentagono regolare inscritto), Suddivisione di una circonferenza in
dodici parti uguali (dodecagono regolare inscritto).
Tangenti
TAV. 15 – Circonferenza tangente ad una retta in un punto P e passante per A, Circonferenza tangente ad
una circonferenza data e passante per un punto esterno A, Tangente ad una circonferenza passante per un
punto esterno P, Tangenti esterne comuni a due circonferenze di diverso raggio.
1
Raccordi
TAV. 16 – Raccordo fra due semirette ortogonali, Raccordo fra due semirette che formano un angolo acuto
(<90°), Raccordo fra due semirette che formano un angolo ottuso (>90°), Raccordo fra un arco ed una retta,
Raccordo tra due rette generiche dato il raggio di raccordo, Raccordo fra due semirette parallele fra loro.
Ovali e Ovoli (Curve policentriche)
TAV. 17 – Ovale dati gli assi, Ovale dato l’asse maggiore, Ovolo dato l’asse maggiore, Ovolo dati gli assi.
ELLISSE, PARABOLA, IPERBOLE
Ellisse: costruzione geometrica e definizioni.
TAV. 18 – Ellisse dati gli assi (metodo dei diametri);
Parabola: costruzione geometrica e definizioni.
TAV. 19 – Parabola data la direttrice ed il fuoco;
Iperbole: costruzione geometrica e definizioni.
TAV. 20 – Iperbole dati i fuochi ed il vertice.
LE PROIEZIONI ORTOGONALI
Le operazioni di base della geometria descrittiva. Concetto di proiezione. Elementi di una proiezione: centro
di proiezione, quadro di proiezione, oggetto, immagine. Il metodo di rappresentazione delle proiezioni
ortogonali. Lo sviluppo del triedro. Le regole delle proiezioni ortogonali.
TAV. 21 - Proiezioni ortogonali di un punto note le coordinate cartesiane;
TAV. 22 - Proiezioni ortogonale di un segmento note le coordinate cartesiane;
TAV. 23 - Proiezioni ortogonale di una retta: casi particolari e rette generiche;
TAV. 24 - Proiezioni ortogonale di un piano: piani particolari e piani generici.
TAV. 25 – Costruzione geometrica di caratteri tipografici (tavola facoltativa).
TAV. 26 - Proiezione ortogonale di un triangolo isoscele ;
TAV. 27 - Proiezione ortogonale di un quadrato;
TAV. 28 - Proiezione ortogonale di un pentagono;
TAV. 29 - Proiezione ortogonale di una circonferenza;
TAV. 30 - Proiezione ortogonale di una composizione di figure piane.
ELEMENTI DI STORIA DELL'ARTE
1. La preistoria. Nascita di un linguaggio artistico Sui concetti di storia e preistoria. L'archeologia. L'uomo
preistorico. Arte e magia L'arte rupestre. Testimonianze di architettura.
TAV. 1 - Proiezione ortogonale di un trilite.
La lettura dell’opera d’arte. Schede guida e schemi per una corretta analisi.
2. La storia. Le grandi civiltà del Vicino Oriente. Itinerario nella storia. La Mesopotamia. L'Egitto. I Sumeri. I
Babilonesi. Gli Assiri. Gli Egizi. Le mastabe. Le piramidi. I templi. La pittura e il rilievo. La scultura.
3. L'arte Egea. Creta e Micene Itinerario nella storia. I Cretesi e le città palazzo. I Micenei e le città fortezza.
4. L'inizio della civiltà occidentale. La Grecia. Itinerario nella storia. Il periodo di formazione. L'età arcaica. Il
tempio e le sue tipologie. Gli ordini architettonici.
TAV. 31 – Costruzione di una voluta Jonica.
Gli allievi hanno svolto delle tavole (a mano) basate sugli argomenti affrontati in classe. Tutte le tavole svolte
sono disponibili sul portale http://apprendere.itisgiua.it/login/index.php procedendo con il relativo login.
Il Docente
Prof. Giovanni Onano
2
