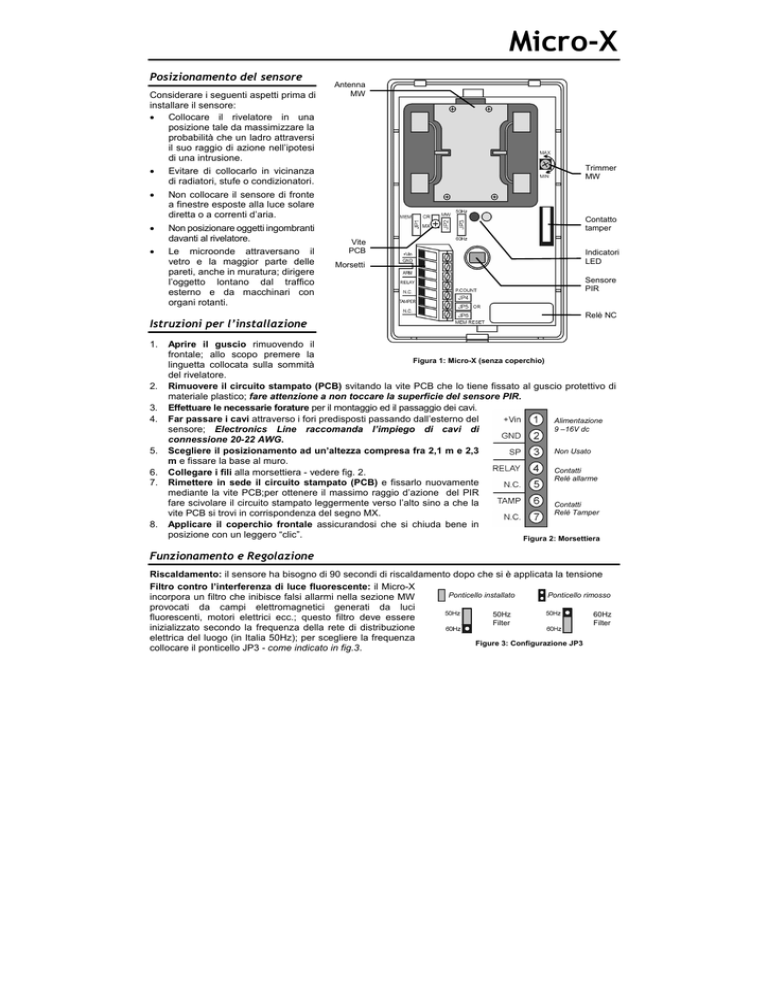

Micro-X
Posizionamento del sensore
Considerare i seguenti aspetti prima di
installare il sensore:
• Collocare il rivelatore in una
posizione tale da massimizzare la
probabilità che un ladro attraversi
il suo raggio di azione nell’ipotesi
di una intrusione.
• Evitare di collocarlo in vicinanza
di radiatori, stufe o condizionatori.
• Non collocare il sensore di fronte
a finestre esposte alla luce solare
diretta o a correnti d’aria.
• Non posizionare oggetti ingombranti
davanti al rivelatore.
• Le microonde attraversano il
vetro e la maggior parte delle
pareti, anche in muratura; dirigere
l’oggetto lontano dal traffico
esterno e da macchinari con
organi rotanti.
Istruzioni per l’installazione
1.
2.
3.
4.
5.
6.
7.
8.
Antenna
MW
Trimmer
MW
Contatto
tamper
Vite
PCB
Morsetti
Indicatori
LED
Sensore
PIR
Relè NC
Aprire il guscio rimuovendo il
frontale; allo scopo premere la
Figura 1: Micro-X (senza coperchio)
linguetta collocata sulla sommità
del rivelatore.
Rimuovere il circuito stampato (PCB) svitando la vite PCB che lo tiene fissato al guscio protettivo di
materiale plastico; fare attenzione a non toccare la superficie del sensore PIR.
Effettuare le necessarie forature per il montaggio ed il passaggio dei cavi.
Far passare i cavi attraverso i fori predisposti passando dall’esterno del
Alimentazione
9 –16V dc
sensore; Electronics Line raccomanda l’impiego di cavi di
connessione 20-22 AWG.
Scegliere il posizionamento ad un’altezza compresa fra 2,1 m e 2,3
Non Usato
m e fissare la base al muro.
Contatti
Collegare i fili alla morsettiera - vedere fig. 2.
Relè allarme
Rimettere in sede il circuito stampato (PCB) e fissarlo nuovamente
mediante la vite PCB;per ottenere il massimo raggio d’azione del PIR
fare scivolare il circuito stampato leggermente verso l’alto sino a che la
Contatti
Relè Tamper
vite PCB si trovi in corrispondenza del segno MX.
Applicare il coperchio frontale assicurandosi che si chiuda bene in
posizione con un leggero “clic”.
Figura 2: Morsettiera
Funzionamento e Regolazione
Riscaldamento: il sensore ha bisogno di 90 secondi di riscaldamento dopo che si è applicata la tensione
Filtro contro l’interferenza di luce fluorescente: il Micro-X
Ponticello installato
Ponticello rimosso
incorpora un filtro che inibisce falsi allarmi nella sezione MW
provocati da campi elettromagnetici generati da luci
50Hz
60Hz
fluorescenti, motori elettrici ecc.; questo filtro deve essere
Filter
Filter
inizializzato secondo la frequenza della rete di distribuzione
elettrica del luogo (in Italia 50Hz); per scegliere la frequenza
Figure 3: Configurazione JP3
collocare il ponticello JP3 - come indicato in fig.3.
Regolazione verticale: per posizionare il circuito stampato allentare la vite PCB e muovere leggermente su
o giù il circuito fino a raggiungere la posizione desiderata:l’area di copertura del sensore è 12m x 12m
quando la vite PCB è posizionata su MX.
Impostazione del contatore impulsi: il contatore impulsi controlla il numero degli impulsi che è necessario
rilevare prima che il sensore generi un allarme; inserire il ponticello JP4 per il conteggio di un impulso,
rimuoverlo per il conteggio di due impulsi - vedere fig.1 per la posizione dei ponticelli.
Sensibilità della MW: regolare la sensibilità della microonda girando il trimmer in senso orario per
accrescere la sensibilità oppure in senso antiorario per diminuirla:non impostare una sensibilità più elevata
del necessario,impiegare la procedura di “walk test”,vedi sotto.
Prova “walk test” del sensore: eseguire un “walk test” per determinare il profilo di copertura del
sensore;per fare questo camminare entro la portata del rivelatore secondo lo schema prescelto:verificare che
il LED rosso (PIR) e il LED verde (MW) si accendano e si spengano di conseguenza;questo test dovrebbe
venire eseguito ogni settimana.
Disabilitazione LED: i ponticelli JP1 (PIR) e JP2 (MW) sono usati per disabilitare i LED,vedi fig.1 per la
posizione;con i ponticelli in sede i LED sono abilitati, rimovendo i ponticelli i LED vengono disabilitati; non
disabilitare i LED prima di aver effettuato un “walk test” andato a buon fine.
Funzione AND/OR: nella modalità AND il sensore genera un allarme quando sia la sezione PIR che quella
MW rivelano un movimento;nella modalità OR la sezione PIR oppure quella MW segnalano un
movimento;inserire il ponticello JP per attivare la funzione OR e rimuoverlo per scegliere quella AND - vedere
fig.1 per la posizione del ponticello.
Cambio della lente: per cambiare la lente sbloccare il telaio porta lente con l’ausilio di un cacciavite,inserire
la nuova lente con la superficie liscia rivolta all’esterno,verificare che la parola TOP sia scritta sulla parte
superiore della lente (talvolta potrebbe esserci una tacca sul bordo inferiore della lente) prima di spingere
nuovamente il telaio in posizione.
Specifiche tecniche
Tensione di funzionamento: 9 - 16VDC
Consumo di corrente: Standby 26mA@12V
Max. (Alarm) 43mA@16V
Copertura: 12m x 12m
Conteggio impulsi: 1 o 2 selezionabili
Sensore piroelettrico: a due elementi
Antenna a microonde: contenuta nel PCB
Frequenza della microonda: 10.525, 10.687, 9.9 or 9.3GHz
Uscita allarme: NC,contatti puliti
Tensione di commutazione: 30VDC non superando 10W
Corrente di commutazione: 0.3° non superando 10W
Durata allarme: 2sec
Contatto tamper: NC
Classe contatto: 30VDC, 50mA max
Temperatura di funzionamento: da -10° a 60°C
Protezione termica: a termistore
Protezione di tensione: a diodo
Protezione incendio: guscio in ABS
Indicatori LED: selezionabili
Dimensioni: 127 x 71 x 56 mm
Nota: Il diagramma mostra
la copertura massima per il
rilevatore posto a 0º sulla
verticale.
Electronics Line 3000 Ltd.: 2 Granit Street, Kiryat Arieh, POB 3253, Petah Tikvah 49130 Israel. Tel: (972-3) 918-1333, Fax: (972-3) 922-0831
USA: 5637 Arapahoe Avenue, Boulder, Colorado 80303. Tel: (800) 683-6835, Fax: (303) 938-8062
UK: Unit 7, Leviss Trading Estate, Station Road, Stechford, Birmingham B339AE. Tel: (44-121) 789-8111, Fax: (44-121) 789-8055
France: ZI-61, rue du Marché Rollay, 94500 Champigny-Sur-Marne. Tel: (33-1) 45.16.19.20, Fax: (33-1) 45.16.19.29
Tutti dati sono soggetti a cambiamento senza preavviso. La responsabilità di Electronics Line 3000 Ltd. si limita al prezzo d’acquisto del
prodotto per ogni perdita danneggiamento, diretto o indiretto connesso al malfunzionamento del prodotto stesso.
Electronics Line 3000 Ltd. dichiara che questo rivelatore è conforme ai requisiti della direttiva 1999/5/EC.
