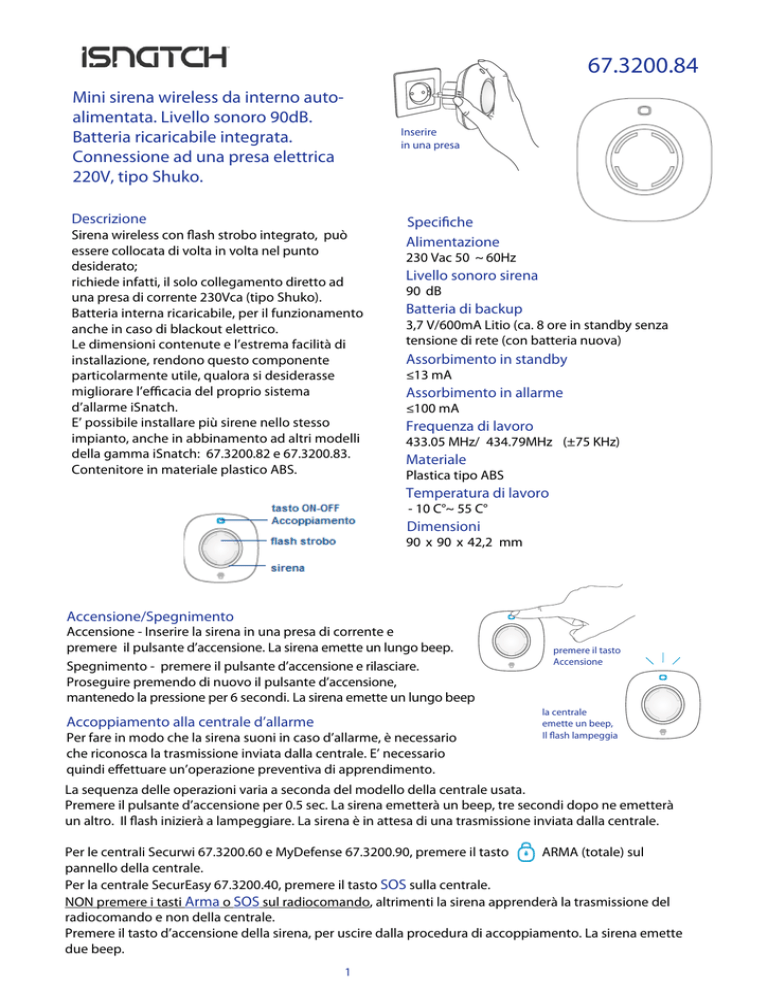

67.3200.84
Mini sirena wireless da interno autoalimentata. Livello sonoro 90dB.
Batteria ricaricabile integrata.
Connessione ad una presa elettrica
220V, tipo Shuko.
Inserire
in una presa
Descrizione
Sirena wireless con flash strobo integrato, può
essere collocata di volta in volta nel punto
desiderato;
richiede infatti, il solo collegamento diretto ad
una presa di corrente 230Vca (tipo Shuko).
Batteria interna ricaricabile, per il funzionamento
anche in caso di blackout elettrico.
Le dimensioni contenute e l’estrema facilità di
installazione, rendono questo componente
particolarmente utile, qualora si desiderasse
migliorare l’efficacia del proprio sistema
d’allarme iSnatch.
E’ possibile installare più sirene nello stesso
impianto, anche in abbinamento ad altri modelli
della gamma iSnatch: 67.3200.82 e 67.3200.83.
Contenitore in materiale plastico ABS.
Specifiche
Alimentazione
230 Vac 50 ~ 60Hz
Livello sonoro sirena
90 dB
Batteria di backup
3,7 V/600mA Litio (ca. 8 ore in standby senza
tensione di rete (con batteria nuova)
Assorbimento in standby
≤13 mA
Assorbimento in allarme
≤100 mA
Frequenza di lavoro
433.05 MHz/ 434.79MHz (±75 KHz)
Materiale
Plastica tipo ABS
Temperatura di lavoro
- 10 C°~ 55 C°
Dimensioni
90 x 90 x 42,2 mm
Inserire
Accensione/Spegnimento
Accensione - Inserire la sirena in una presa di corrente e
premere il pulsante d’accensione. La sirena emette un lungo beep.
Spegnimento - premere il pulsante d’accensione e rilasciare.
Proseguire premendo di nuovo il pulsante d’accensione,
mantenedo la pressione per 6 secondi. La sirena emette un lungo beep.
Accoppiamento alla centrale d’allarme
Per fare in modo che la sirena suoni in caso d’allarme, è necessario
che riconosca la trasmissione inviata dalla centrale. E’ necessario
quindi effettuare un’operazione preventiva di apprendimento.
premere il tasto
Accensione
la centrale
emette un beep,
Il flash lampeggia
La sequenza delle operazioni varia a seconda del modello della centrale usata.
Premere il pulsante d’accensione per 0.5 sec. La sirena emetterà un beep, tre secondi dopo ne emetterà
un altro. Il flash inizierà a lampeggiare. La sirena è in attesa di una trasmissione inviata dalla centrale.
Per le centrali Securwi 67.3200.60 e MyDefense 67.3200.90, premere il tasto
ARMA (totale) sul
pannello della centrale.
Per la centrale SecurEasy 67.3200.40, premere il tasto SOS sulla centrale.
NON premere i tasti Arma o SOS sul radiocomando, altrimenti la sirena apprenderà la trasmissione del
radiocomando e non della centrale.
Premere il tasto d’accensione della sirena, per uscire dalla procedura di accoppiamento. La sirena emette
due beep.
1
67.3200.84
Una volta accoppiata, in caso d’allarme, la sirena supplementare suonerà parallelamente a quella interna
alla centrale.
Nota: Durante la fase di accoppiamento, alla sirena deve giungere una trasmissione dalla centrale.
NON deve avvenire alcuna trasmissione radio da altri componenti, quali: sensori e radiocomandi.
Test funzionamento: Premere il tasto Arma sul radiocomando per inserire l’impianto. Se la procedura di
accoppiamento è andata a buon fine, la sirena aggiunta e quella interna alla centrale dovranno emettere
entrambi un beep.
Funzionamento della Sirena in modalità autonoma come antifurto
La sirena è in grado di funzionare da sola come se fosse una centrale d’allarme.
Ad essa è possibile accoppiare sensori e radiocomandi, in modo che possa gestire i dispositivi in modo
autonomo e realizzare un sistema d’allarme economico ed ugualmente efficace.
E’ compatibile con la gamma di dispositivi iSnatch: sensori 67.3200.61/65/67/69/70/71/72/etc.
Accoppiamento di Sensori e Radiocomandi alla Sirena
1. Premere il pulsante d’accensione per 0.5 sec. La sirena emetterà un beep, tre secondi dopo ne emetterà un altro. Il flash inizierà a lampeggiare. La sirena è in attesa di una trasmissione inviata da un componente.
2. Per accoppiare un radiocomando, premere il tasto
sullo stesso. Per accoppiare un
sensore, consultare il manuale del sensore stesso (per contatto magnetico, premere il tasto Tamper
sul retro del trasmettitore, per un Pir premere il tasto presemte sul retro del sensore stesso).
Ad accoppiamento avvenuto, la sirena emette un beep.
3. Ripetere la sequenza per accoppiare ogni singolo componente.
Nota: La sirena può gestire un massimo di 40 accessori wireless.
Cancellare Sensori, Radiocomandi e Centrale dalla Sirena
Il reset serve a cancellare sensori, radiocomandi o la centrale stessa,
accoppiata alla sirena. Se ad esempio, in fase di accoppiamento
della centrale alla sirena, si premesse il tasto Arma sul radiocomando e non Arma sulla centrale, otterremmo di aver accoppiato il
radiocomando al posto della centrale.
In questo modo, in caso d’allarme in centrale, non avremo alcuna
segnalazione dalla sirena esterna.
L’unico rimedio è effettuare il reset della sirena, per poi eseguire di
nuovo l’accoppiamento della centrale.
premere il tasto
accensione per 6 sec.
la centrale emette un beep
Il flash lampeggia 2 volte
Per resettare la sirena, premere e mantenere premuto il tasto Accoppiamento sulla stessa per 6 sec.
La sirena emetterà un beep ed il flash lampeggerà per 2 volte ad indicare l’avvenuto reset.
ON/OFF flash Led, utilizzo come lampada notturna
Quando la sirena viene utilizzata come centrale d’allarme accoppiata a sensori, è possibile utilizzare il
flash led come lampada notturna.
Premere 2 volte il tasto
sul radiocomando. La sirena passa in modalità In Casa (parziale) e il flash si
accende. Per spegnere il flash, premere il tasto Disarm
sul radiocomando.
2
67.3200.84
Dichiarazione di conformità
La ditta KON.EL.CO. S.p.A. (P.za Don Mapelli, 75, 20099 Sesto San Giovanni MI) in
qualità di produttore dichiara sotto la propria responsabilità che il prodotto marchio
ISNATCH Tipo: Mini sirena da interni su presa elettrica da 90dB wireless autoalimentata
con back up interno, Modello: 67.3200.84, a cui fa riferimento questo manuale,
è conforme ai requisiti essenziali delle Direttive 2006/95/CE, 1999/05/CE, 2011/65/EU.
La dichiarazione di conformità in forma completa è disponibile presso la sede
dell’azienda.
Il prodotto funziona con batterie che rientrano nella direttiva europea 2006/66/CE e che
non possono essere smaltite con i normali rifiuti domestici. Informarsi sulle normative
locali relative alla raccolta differenziata delle batterie: un corretto smaltimento permette
di evitare conseguenze negative per l’ambiente e la salute.
Informazioni agli utenti
Ai sensi dell’art. 13 del Decreto Legislativo 25 luglio 2005, n. 151 “Attuazione delle
Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell’uso di
sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti”.
Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto alla
fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente
dovrà, pertanto, conferire l’apparecchiatura integra dei componenti essenziali giunta a
fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici,
oppure riconsegnarla al rivenditore al momento dell’acquisto di nuova apparecchiatura
di tipo equivalente, in ragione di uno a uno. L’adeguata raccolta differenziata per l’avvio
successivo dell’apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento
ambientale compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e
sulla salute e favorisce il riciclo dei materiali di cui è composta l’apparecchiatura. Lo
smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle
sanzioni amministrative di cui al D.Lgs n. 152/2006 (parte 4 art. 255).
Made in china
