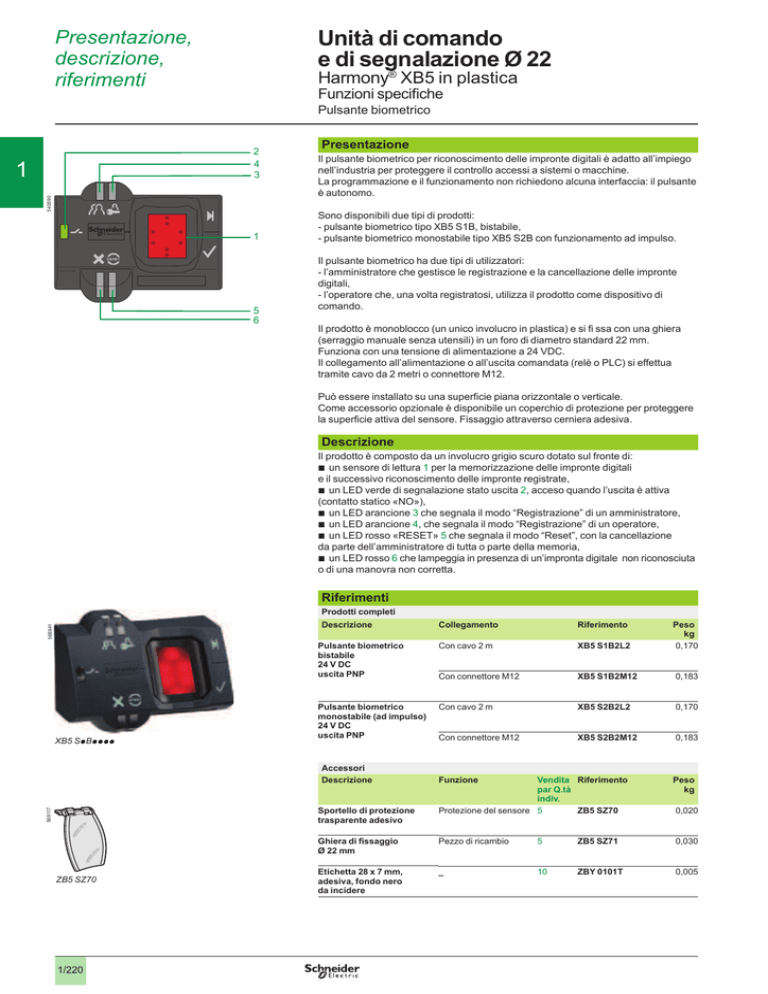

Pulsante Biometrico

Unità di comando
e di segnalazione Ø 22
Presentazione,
GHVFUL]LRQH
ULIHULPHQWL
2
Harmony® XB5 in plastica
)XQ]LRQLVSHFL¿FKH
Pulsante biometrico
2
4
3
540590
1
1
2
5
6
3
Presentazione
Il pulsante biometrico per riconoscimento delle impronte digitali è adatto all’impiego
nell’industria per proteggere il controllo accessi a sistemi o macchine.
La programmazione e il funzionamento non richiedono alcuna interfaccia: il pulsante
è autonomo.
Sono disponibili due tipi di prodotti:
- pulsante biometrico tipo XB5 S1B, bistabile,
- pulsante biometrico monostabile tipo XB5 S2B con funzionamento ad impulso.
Il pulsante biometrico ha due tipi di utilizzatori:
- l’amministratore che gestisce le registrazione e la cancellazione delle impronte
digitali,
- l’operatore che, una volta registratosi, utilizza il prodotto come dispositivo di
comando.
,OSURGRWWRqPRQREORFFRXQXQLFRLQYROXFURLQSODVWLFDHVL¿VVDFRQXQDJKLHUD
(serraggio manuale senza utensili) in un foro di diametro standard 22 mm.
Funziona con una tensione di alimentazione a 24 VDC.
Il collegamento all’alimentazione o all’uscita comandata (relè o PLC) si effettua
tramite cavo da 2 metri o connettore M12.
3XzHVVHUHLQVWDOODWRVXXQDVXSHU¿FLHSLDQDRUL]]RQWDOHRYHUWLFDOH
Come accessorio opzionale è disponibile un coperchio di protezione per proteggere
ODVXSHU¿FLHDWWLYDGHOVHQVRUH)LVVDJJLRDWWUDYHUVRFHUQLHUDDGHVLYD
4
Descrizione
Il prodotto è composto da un involucro grigio scuro dotato sul fronte di:
b un sensore di lettura 1 per la memorizzazione delle impronte digitali
e il successivo riconoscimento delle impronte registrate,
b un LED verde di segnalazione stato uscita 2, acceso quando l’uscita è attiva
(contatto statico «NO»),
b un LED arancione 3 che segnala il modo “Registrazione” di un amministratore,
b un LED arancione 4, che segnala il modo “Registrazione” di un operatore,
b un LED rosso «RESET» 5 che segnala il modo “Reset”, con la cancellazione
da parte dell’amministratore di tutta o parte della memoria,
b un LED rosso 6 che lampeggia in presenza di un’impronta digitale non riconosciuta
o di una manovra non corretta.
5
6
Riferimenti
Prodotti completi
568941
Descrizione
Pulsante biometrico
bistabile
24 V DC
uscita PNP
7
8
XB5 SpBpppp
Pulsante biometrico
monostabile (ad impulso)
24 V DC
uscita PNP
Accessori
Descrizione
Sportello di protezione
trasparente adesivo
569117
9
ZB5 SZ70
10
1/220
Collegamento
Riferimento
Con cavo 2 m
XB5 S1B2L2
Peso
kg
0,170
Con connettore M12
XB5 S1B2M12
0,183
Con cavo 2 m
XB5 S2B2L2
0,170
Con connettore M12
XB5 S2B2M12
0,183
Funzione
Vendita Riferimento
par Q.tà
indiv.
Protezione del sensore 5
ZB5 SZ70
Peso
kg
0,020
*KLHUDGL¿VVDJJLR
Ø 22 mm
Pezzo di ricambio
5
ZB5 SZ71
0,030
Etichetta 28 x 7 mm,
adesiva, fondo nero
da incidere
_
10
ZBY 0101T
0,005
&DUDWWHULVWLFKH
FROOHJDPHQWL
GLPHQVLRQLG¶LQJRPEUR
Unità di comando
e di segnalazione Ø 22
2
Harmony® XB5 in plastica
)XQ]LRQLVSHFL¿FKH
Pulsante biometrico
Caratteristiche
Pulsante biometrico
Conformità alle norme
XB5 S1Bpppp e XB5 S2Bpppp
UL, CSA, GOST, e
Omologazione dei prodotti
CSA C22-2 n° 14, UL 508, EN/IEC 61000-6-2 e EN/IEC 61000-6-4
Grado di protezione
Secondo EN/IEC 60529
Temperatura ambiente
vicino all’apparecchio
Di stoccaggio
°C
IP 65
NEMA 12
- 25…+ 70
Di funzionamento
°C
- 5…+ 50
2
Tenuta alle vibrazioni
Secondo IEC 60068-2-6
Tenuta agli urti meccanici
Secondo IEC 60068-2-27
1 gn - da 9 a 500 Hz
Ampiezza 3 mm - da 5 a 9 Hz
50 gn, durata 11 ms
Collegamento
Con cavo
/XQJKH]]DP¿OLSUHFDEODWL
Con connettore
M12
Involucro
Poliammide PA66
Cavo
PvR 3 x 0,34 mm2
Materiali
Capacità memoria
Segnalazione stato dell’uscita
200 registrazioni (100 utenti, operatori o amministratori, si consiglia
due impronte digitali ciascuno)
LED verde
Protezione contro i cortocircuiti
Mediante fusibile gG - 250 mA
Tensione di alimentazione
V
c 24 con protezione contro le inversioni di polarità
Limiti di tensione (ondulazione compresa)
V
c 20…30
Corrente commutata
mA
y 200 con protezione contro i sovraccarichi e i cortocircuiti
Tensione residua, stato chiuso
V
y 1
Corrente assorbita a vuoto
mA
y 50
Alla disponibilità
s
<2
All’azione
s
<1
Al rilascio
s
<1
Ritardi
1
3
4
5
6
Collegamenti
Con connettore
M12
4
1
3
7
Con cavo uscita PNP
1 (+)
3 (-)
4 Uscita
BN/1
PNP
2
+
BK/4
BU: Blu
BN: Marrone
BK: Nero
BU/3
8
Dimensioni d’ingombro
39,7
38,8
e
69,3
54
Ø 22
9
10
e = da 1 a 6 mm
