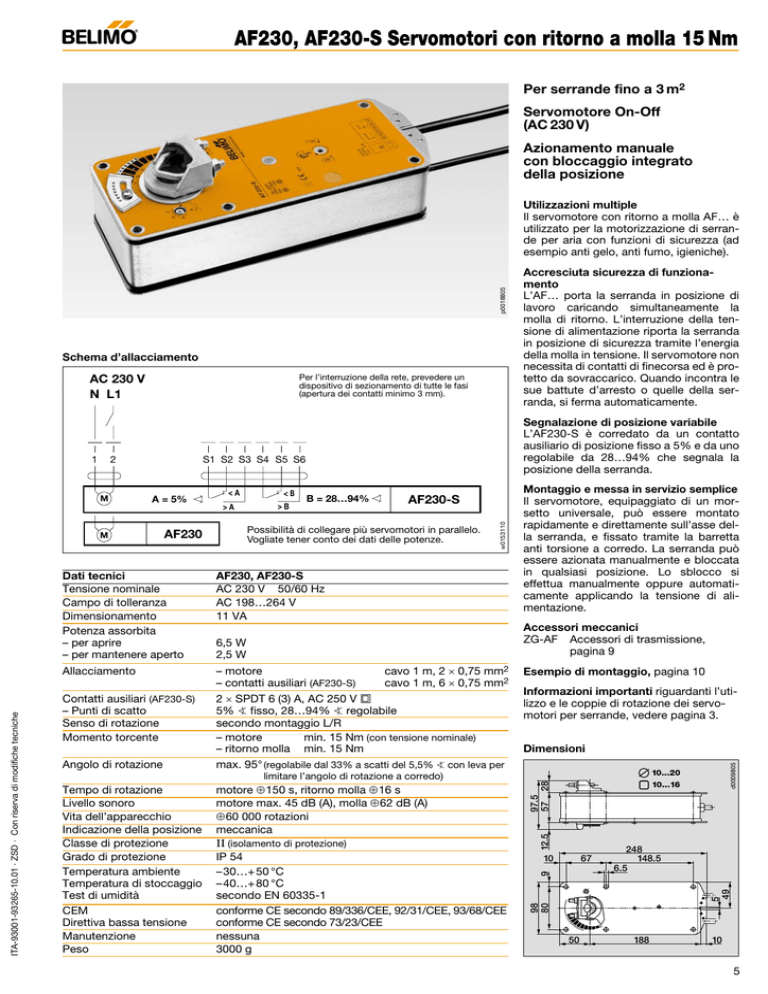

AF230, AF230-S Servomotori con ritorno a molla 15 Nm

B
C
AF230, AF230-S Servomotori con ritorno a molla 15 Nm
Per serrande fino a 3 m2
Servomotore On-Off
(AC 230 V)
Azionamento manuale
con bloccaggio integrato
della posizione
p0018805
Utilizzazioni multiple
Il servomotore con ritorno a molla AF… è
utilizzato per la motorizzazione di serrande per aria con funzioni di sicurezza (ad
esempio anti gelo, anti fumo, igieniche).
Schema d’allacciamento
Per l’interruzione della rete, prevedere un
dispositivo di sezionamento di tutte le fasi
(apertura dei contatti minimo 3 mm).
AC 230 V
Anschluss-Schema
N L1
S1 S2 S3 S4 S5 S6
B = 28…94%
AF230-S
Possibilità di collegare più servomotori in parallelo.
Vogliate tener conto dei dati delle potenze.
Dati tecnici
Tensione nominale
Campo di tolleranza
Dimensionamento
Potenza assorbita
– per aprire
– per mantenere aperto
AF230, AF230-S
AC 230 V 50/60 Hz
AC 198…264 V
11 VA
Allacciamento
– motore
cavo 1 m, 2 × 0,75 mm2
– contatti ausiliari (AF230-S)
cavo 1 m, 6 × 0,75 mm2
2 × SPDT 6 (3) A, AC 250 V
5% ⱔ fisso, 28…94% ⱔ regolabile
secondo montaggio L/R
– motore
min. 15 Nm (con tensione nominale)
– ritorno molla min. 15 Nm
max. 95° (regolabile dal 33% a scatti del 5,5% ⱔ con leva per
Angolo di rotazione
limitare l’angolo di rotazione a corredo)
Tempo di rotazione
Livello sonoro
Vita dell’apparecchio
Indicazione della posizione
Classe di protezione
Grado di protezione
Temperatura ambiente
Temperatura di stoccaggio
Test di umidità
CEM
Direttiva bassa tensione
Manutenzione
Peso
motore ≈ 150 s, ritorno molla ≈ 16 s
motore max. 45 dB (A), molla ≈ 62 dB (A)
≈ 60 000 rotazioni
meccanica
II (isolamento di protezione)
IP 54
– 30…+ 50 °C
– 40…+ 80 °C
secondo EN 60335-1
conforme CE secondo 89/336/CEE, 92/31/CEE, 93/68/CEE
conforme CE secondo 73/23/CEE
nessuna
3000 g
Esempio di montaggio, pagina 10
Informazioni importanti riguardanti l’utilizzo e le coppie di rotazione dei servomotori per serrande, vedere pagina 3.
Dimensioni
d0009805
Contatti ausiliari (AF230-S)
– Punti di scatto
Senso di rotazione
Momento torcente
Accessori meccanici
ZG-AF Accessori di trasmissione,
pagina 9
6,5 W
2,5 W
10...20
10...16
10
67
248
148.5
6.5
5
49
AF230
Montaggio e messa in servizio semplice
Il servomotore, equipaggiato di un morsetto universale, può essere montato
rapidamente e direttamente sull’asse della serranda, e fissato tramite la barretta
anti torsione a corredo. La serranda può
essere azionata manualmente e bloccata
in qualsiasi posizione. Lo sblocco si
effettua manualmente oppure automaticamente applicando la tensione di alimentazione.
97.5
57 28
>A
<B
>B
12.5
ITA-93001-93265-10.01 · ZSD · Con riserva di modifiche tecniche
M
<A
9
A = 5%
98
80
2
M
Segnalazione di posizione variabile
L’AF230-S è corredato da un contatto
ausiliario di posizione fisso a 5% e da uno
regolabile da 28…94% che segnala la
posizione della serranda.
w0153110
1
Accresciuta sicurezza di funzionamento
L’AF… porta la serranda in posizione di
lavoro caricando simultaneamente la
molla di ritorno. L’interruzione della tensione di alimentazione riporta la serranda
in posizione di sicurezza tramite l’energia
della molla in tensione. Il servomotore non
necessita di contatti di finecorsa ed è protetto da sovraccarico. Quando incontra le
sue battute d’arresto o quelle della serranda, si ferma automaticamente.
