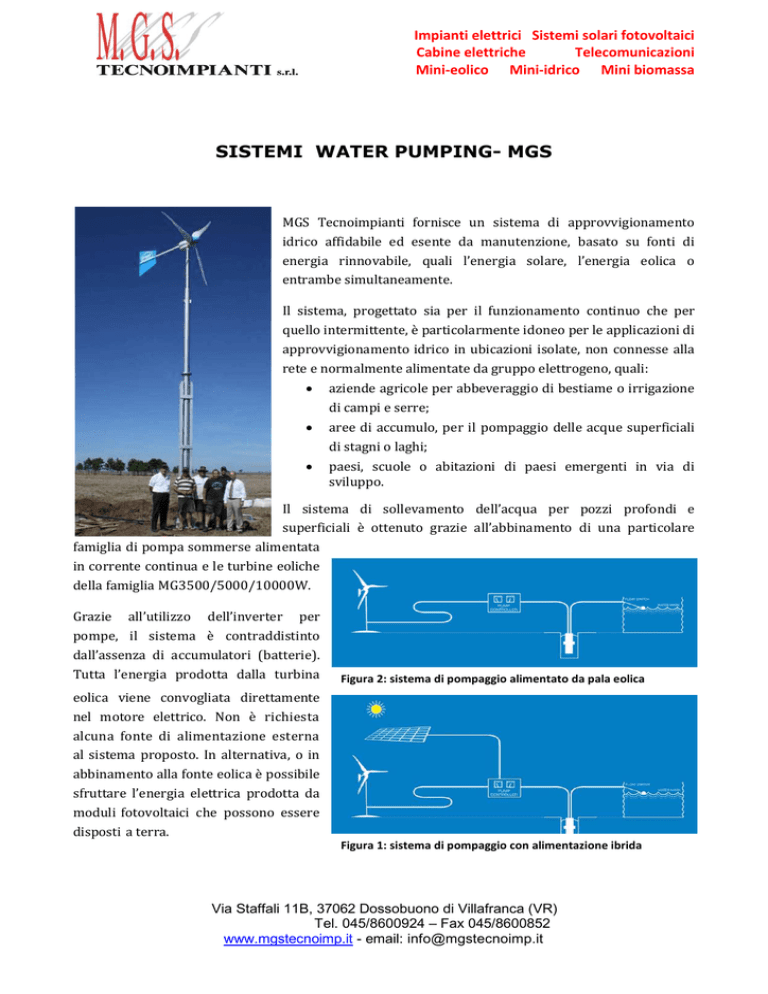

SISTEMI WATER PUMPING- MGS
MGS Tecnoimpianti fornisce un sistema di approvvigionamento
idrico affidabile ed esente da manutenzione, basato su fonti di
energia rinnovabile, quali l’energia solare, l’energia eolica o
entrambe simultaneamente.
Il sistema, progettato sia per il funzionamento continuo che per
quello intermittente, è particolarmente idoneo per le applicazioni di
approvvigionamento idrico in ubicazioni isolate, non connesse alla
rete e normalmente alimentate da gruppo elettrogeno, quali:
aziende agricole per abbeveraggio di bestiame o irrigazione
di campi e serre;
aree di accumulo, per il pompaggio delle acque superficiali
di stagni o laghi;
paesi, scuole o abitazioni di paesi emergenti in via di
sviluppo.
Il sistema di sollevamento dell’acqua per pozzi profondi e
superficiali è ottenuto grazie all’abbinamento di una particolare
famiglia di pompa sommerse alimentata
in corrente continua e le turbine eoliche
della famiglia MG3500/5000/10000W.
Grazie all’utilizzo dell’inverter per
pompe, il sistema è contraddistinto
dall’assenza di accumulatori (batterie).
Tutta l’energia prodotta dalla turbina
Figura 2: sistema di pompaggio alimentato da pala eolica
eolica viene convogliata direttamente
nel motore elettrico. Non è richiesta
alcuna fonte di alimentazione esterna
al sistema proposto. In alternativa, o in
abbinamento alla fonte eolica è possibile
sfruttare l’energia elettrica prodotta da
moduli fotovoltaici che possono essere
disposti a terra.
Figura 1: sistema di pompaggio con alimentazione ibrida
Via Staffali 11B, 37062 Dossobuono di Villafranca (VR)
Tel. 045/8600924 – Fax 045/8600852
www.mgstecnoimp.it - email: [email protected]
Impianti elettrici Sistemi solari fotovoltaici
Cabine elettriche
Telecomunicazioni
Mini-eolico Mini-idrico Mini biomassa
Grazie alla sua flessibilità in termini di alimentazione energetica e prestazioni, il sistema SP2A6
/SP2A18 / SP2A40 / SP5A15 / SP5A33 / SP5A44 / SP8A15 / SP8A25 / SP8A44 / SP14A5 / SP14A13 /
SP14A25 può essere combinato e adattato a qualsiasi esigenza: il cuore del sistema di pompaggio è
rappresentato dai motori elettrici appositamente progettati per poter lavorare con un vasto range
di tensione e frequenza.
Componenti del sistema di pompaggio
1. Inverter
MGS 2500 inverter per pompe di potenza nominale 2500VA e una potenza di pico di 3000VA,
tensione d’ ingresso Vcc 530, tolleranza del -/+10% , corrente carico max 5A e di picco 6A. Tensione in
uscita 3x380V, frequenza 20-60Hz, potenza continua 2500VA e di picco 3000Va-5s, con un rendimento
a carico massimo >97%, a carico minimo >90%. Supporta un motore pompa da 0,5Hp a 3Hp.
Protezioni da alimentazione insufficiente, alimentazione eccessiva, corto circuito in uscita,
sovraccarico di uscita con termico, scarsa insolazione e ventosità, blocco manuale di emergenza,
controllo serbatoio pieno, temperatura di funzionamento ambiente -10° +45° C.
MGS 5000 inverter per pompe di potenza nominale 5000VA e una potenza di pico di 7500VA,
tensione d’ ingresso Vcc 530, tolleranza del -/+10% , corrente carico max 12A e di picco 18A. Tensione
in uscita 3x380V, frequenza 20-60Hz, potenza continua 5500VA e di picco 7500Va-5s , con un
rendimento a carico massimo >97%, a carico minimo >90%. Supporta un motore pompa da 2Hp a
7Hp. Protezioni da alimentazione insufficiente, alimentazione eccessiva, corto circuito in uscita,
sovraccarico di uscita con termico, scarsa insolazione e ventosità, blocco manuale di emergenza,
controllo serbatoio pieno, temperatura di funzionamento ambiente -10° +45° C.
MGS 10000 inverter per pompe di potenza nominale 10000VA e una potenza di pico di 11000VA,
tensione d’ ingresso Vcc 530, tolleranza del -/+10% , corrente carico max 22A e di picco 25A. Tensione
in uscita 3x380V, frequenza 20-60Hz, potenza continua 10000VA e di picco 11000Va-5s , con un
rendimento a carico massimo >97%, a carico minino >90%. Supporta un motore pompa da 5Hp a
12Hp. Protezioni alimentazione insufficiente, alimentazione eccessiva, corto circuito in uscita,
sovraccarico di uscita con termico, scarsa insolazione e ventosità, blocco manuale di emergenza,
controllo serbatoio pieno, temperatura di funzionamento ambiente -10° +45° C.
Via Staffali 11B, 37062 Dossobuono di Villafranca (VR)
Tel. 045/8600924 – Fax 045/8600852
www.mgstecnoimp.it - email: [email protected]
Impianti elettrici Sistemi solari fotovoltaici
Cabine elettriche
Telecomunicazioni
Mini-eolico Mini-idrico Mini biomassa
2. Motori sommersi
Caratteristiche e vantaggi
Una gamma completa di motori
GS offre una gamma completa di motori sommersi, a diverse tensioni:
Motori sommersi:
• motori da 4", monofase fino a 2,2 kW:
– 2-fili
– 3-fili
– PSC (condensatore permanentemente inserito)
• motori da 4", trifase fino a 7,5 kW
• motori da 6", trifase da 1,5 kW a 7,5 kW. Motori riavvolgibili sommersi, MMS:
• motori da 6", trifase da 3,7 kW a 7,5 kW
Elevato rendimento dei motori
MGS si avvale dei migliori motori sommersi ad alta efficienza disponibili sul mercato.
Motori riavvolgibili
I motori sommersi a due poli sono tutti facilmente riavvolgibili. L'avvolgimento dello statore è
realizzato con uno speciale conduttore di rame elettrolitico puro, reso impermeabile da una guaina
in materiale termoplastico non idroscopico. Le eccellenti prprietà dielettriche di questo materiale
consentono un contatto diretto tra il liquido e gli avvolgimenti per un raffreddamento efficiente di
questi ultimi.
Motori industriali
Per le applicazioni gravose, MGS offre una gamma completa di motori industriali con un
rendimento fino al 5 % superiore rispetto ai motori MGS standard. I motori industriali sono
disponibili nelle potenze comprese tra 2,2 kW e 22 kW. Il raffreddamento del motore è molto
efficiente in virtù di un’ampia superficie di scambio termico. Un raffreddamento efficace permette
di aumentare la temperatura del liquido a 60 °C con una portata minima di 0,15 m/s attorno al
motore. I motori industriali sono indicati per quegli utilizzatori che danno maggiore importanza ad
un basso costo di esercizio e alla lunga durata, piuttosto che al prezzo d'acquisto.
I motori industriali sono progettati per condizioni di funzionamento difficili. Questi motori
sopportano un carico termico superiore ai motori standard, quindi presentano una durata più
estesa, se sottoposti a un carico elevato. Questo avviene comunque il carico sia generato, ovvero da
un’alimentazione elettrica inefficiente, da acqua troppo calda, da condizioni di raffreddamento
inadeguate, da un carico elevato della pompa, e così via.
Si prega di notare che i motori industriali sono più lunghi rispetto ai motori standard.
Via Staffali 11B, 37062 Dossobuono di Villafranca (VR)
Tel. 045/8600924 – Fax 045/8600852
www.mgstecnoimp.it - email: [email protected]
Impianti elettrici Sistemi solari fotovoltaici
Cabine elettriche
Telecomunicazioni
Mini-eolico Mini-idrico Mini biomassa
3. Pompe sommerse
Caratteristiche e vantaggi
Un'ampia gamma di pompe
MGS offre pompe sommerse energeticamente
efficienti, con portate da 1 a 280 m3/h. La gamma
comprende pompe di varie dimensioni, ognuna
disponibile con un numero variabile di stadi, al
fine di soddisfare qualsiasi punto di lavoro.
Elevata efficienza della pompa
Spesso, nella scelta di una pompa, il
rendimento passa in secondo piano, rispetto
al prezzo. Tuttavia, un utilizzatore attento
osserverà che le variazioni di prezzo sono di
ben poca rilevanza per l'economia della
fornitura
d’acqua,
se
raffrontate
all'importanza del rendimento di pompe e
motori.
Figura 3: rendimento pompa/motore in funzione della
portata
Esempio
Pompando 200 m/h, a una prevalenza di 100 m, per un periodo di 10 anni, si risparmieranno
60.000 € scegliendo una pompa/un motore con un rendimento del 10% superiore, ad un costo di
0,10 €/kWh.
Figura 4: diversi tipi di pompe
Materiale e liquidi pompati
MGS offre una gamma completa di pompe e motori che, come standard, sono realizzati interamente
in acciaio inox, in conformità con DIN W.-Nr. 1.4301 (AISI 304). Questo assicura una buona
resistenza all'usura e un rischio di corrosione ridotto nel pompaggio di normale acqua fredda con
un contenuto minimo di cloro.
Via Staffali 11B, 37062 Dossobuono di Villafranca (VR)
Tel. 045/8600924 – Fax 045/8600852
www.mgstecnoimp.it - email: [email protected]
Impianti elettrici Sistemi solari fotovoltaici
Cabine elettriche
Telecomunicazioni
Mini-eolico Mini-idrico Mini biomassa
Per i liquidi più corrosivi, è disponibile una gamma di pompe realizzate in acciaio inox più
resistente:
SP N: EN 1.4401 (AISI 316)
SP R: EN 1.4539 (AISI 904L).
In alternativa, è disponibile una gamma completa di anodi di zinco per la protezione catodica. Vedi
pag. 87. Tali anodi sono consigliati, ad esempio, per applicazioni con acqua di mare.
Per liquidi leggermente inquinati, contenenti ad esempio olio, MGS offre una gamma completa di
pompe SP NE in acciaio inox conforme a EN 1.4401 (AISI 316), con tutte le parti in gomma
realizzate in FKM.
Bassi costi di installazione
L'acciaio inox comporta un peso ridotto e facilita, quindi, la movimentazione delle pompe, con
conseguente contenimento dei costi e riduzione del tempo di installazione e di manutenzione
