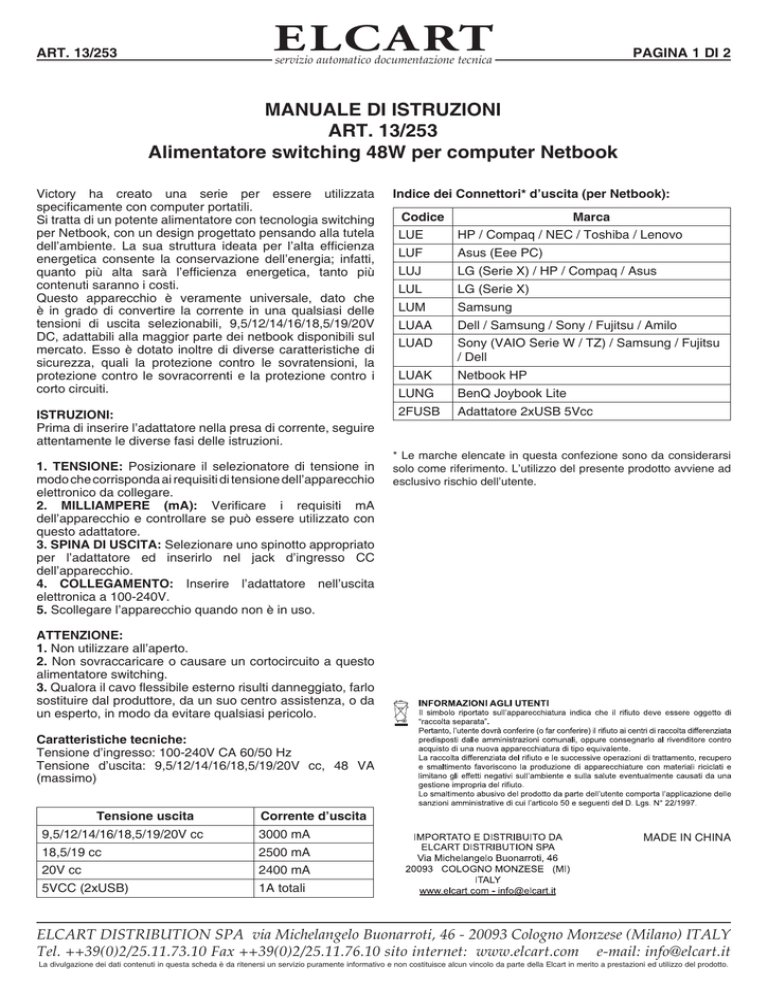

MANUALE DI ISTRUZIONI
ART. 13/253
Alimentatore switching 48W per computer Netbook
Victory ha creato una serie per essere utilizzata
specificamente con computer portatili.
Si tratta di un potente alimentatore con tecnologia switching
per Netbook, con un design progettato pensando alla tutela
dell’ambiente. La sua struttura ideata per l’alta efficienza
energetica consente la conservazione dell’energia; infatti,
quanto più alta sarà l’efficienza energetica, tanto più
contenuti saranno i costi.
Questo apparecchio è veramente universale, dato che
è in grado di convertire la corrente in una qualsiasi delle
tensioni di uscita selezionabili, 9,5/12/14/16/18,5/19/20V
DC, adattabili alla maggior parte dei netbook disponibili sul
mercato. Esso è dotato inoltre di diverse caratteristiche di
sicurezza, quali la protezione contro le sovratensioni, la
protezione contro le sovracorrenti e la protezione contro i
corto circuiti.
Istruzioni:
Prima di inserire l’adattatore nella presa di corrente, seguire
attentamente le diverse fasi delle istruzioni.
1. TENSIONE: Posizionare il selezionatore di tensione in
modo che corrisponda ai requisiti di tensione dell’apparecchio
elettronico da collegare.
2. MILLIAMPERE (mA): Verificare i requisiti mA
dell’apparecchio e controllare se può essere utilizzato con
questo adattatore.
3. SPINA DI USCITA: Selezionare uno spinotto appropriato
per l’adattatore ed inserirlo nel jack d’ingresso CC
dell’apparecchio.
4. COLLEGAMENTO: Inserire l’adattatore nell’uscita
elettronica a 100-240V.
5. Scollegare l’apparecchio quando non è in uso.
Indice dei Connettori* d’uscita (per Netbook):
Codice
Marca
LUE
HP / Compaq / NEC / Toshiba / Lenovo
LUF
Asus (Eee PC)
LUJ
LG (Serie X) / HP / Compaq / Asus
LUL
LG (Serie X)
LUM
Samsung
LUAA
Dell / Samsung / Sony / Fujitsu / Amilo
LUAD
Sony (VAIO Serie W / TZ) / Samsung / Fujitsu
/ Dell
LUAK
Netbook HP
LUNG
BenQ Joybook Lite
2FUSB
Adattatore 2xUSB 5Vcc
* Le marche elencate in questa confezione sono da considerarsi
solo come riferimento. L’utilizzo del presente prodotto avviene ad
esclusivo rischio dell’utente.
Attenzione:
1. Non utilizzare all’aperto.
2. Non sovraccaricare o causare un cortocircuito a questo
alimentatore switching.
3. Qualora il cavo flessibile esterno risulti danneggiato, farlo
sostituire dal produttore, da un suo centro assistenza, o da
un esperto, in modo da evitare qualsiasi pericolo.
Caratteristiche tecniche:
Tensione d’ingresso: 100-240V CA 60/50 Hz
Tensione d’uscita: 9,5/12/14/16/18,5/19/20V cc, 48 VA
(massimo)
Tensione uscita
Corrente d’uscita
9,5/12/14/16/18,5/19/20V cc
3000 mA
18,5/19 cc
2500 mA
20V cc
2400 mA
5VCC (2xUSB)
1A totali
MADE IN CHINA
