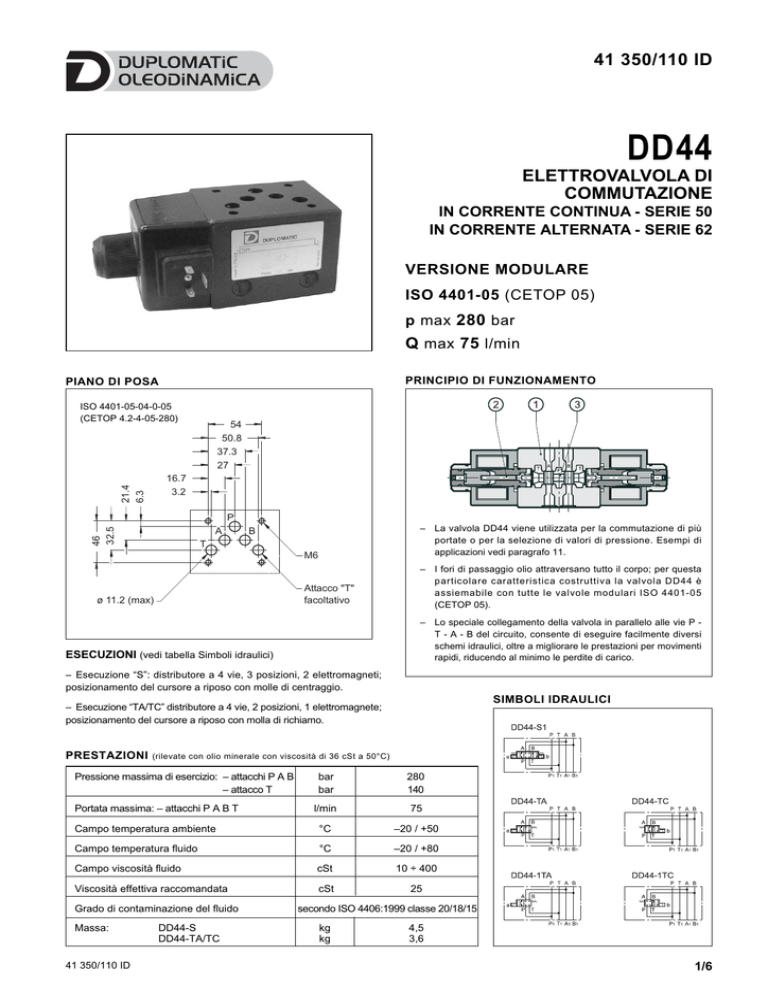

41 350/110 ID ELETTROVALVOLA DI COMMUTAZIONE

41 350/110 ID
DD44
ELETTROVALVOLA DI
COMMUTAZIONE
IN CORRENTE CONTINUA - SERIE 50
IN CORRENTE ALTERNATA - SERIE 62
VERSIONE MODULARE
ISO 4401-05 (CETOP 05)
p max 280 bar
Q max 75 l/min
PRINCIPIO DI FUNZIONAMENTO
PIANO DI POSA
ISO 4401-05-04-0-05
(CETOP 4.2-4-05-280)
54
50.8
37.3
27
21.4
6.3
16.7
3.2
P
46
32.5
A
– La valvola DD44 viene utilizzata per la commutazione di più
portate o per la selezione di valori di pressione. Esempi di
applicazioni vedi paragrafo 11.
B
T
M6
Attacco "T"
facoltativo
ø 11.2 (max)
– I fori di passaggio olio attraversano tutto il corpo; per questa
particolare caratteristica costruttiva la valvola DD44 è
assiemabile con tutte le valvole modulari ISO 4401-05
(CETOP 05).
– Lo speciale collegamento della valvola in parallelo alle vie P T - A - B del circuito, consente di eseguire facilmente diversi
schemi idraulici, oltre a migliorare le prestazioni per movimenti
rapidi, riducendo al minimo le perdite di carico.
ESECUZIONI (vedi tabella Simboli idraulici)
– Esecuzione “S”: distributore a 4 vie, 3 posizioni, 2 elettromagneti;
posizionamento del cursore a riposo con molle di centraggio.
SIMBOLI IDRAULICI
– Esecuzione “TA/TC” distributore a 4 vie, 2 posizioni, 1 elettromagnete;
posizionamento del cursore a riposo con molla di richiamo.
PRESTAZIONI
(rilevate con olio minerale con viscosità di 36 cSt a 50°C)
Pressione massima di esercizio: – attacchi P A B
– attacco T
bar
bar
280
140
l/min
75
Campo temperatura ambiente
°C
–20 / +50
Campo temperatura fluido
°C
–20 / +80
Campo viscosità fluido
cSt
10 ÷ 400
Viscosità effettiva raccomandata
cSt
25
Portata massima: – attacchi P A B T
Grado di contaminazione del fluido
Massa:
41 350/110 ID
DD44-S
DD44-TA/TC
secondo ISO 4406:1999 classe 20/18/15
kg
kg
4,5
3,6
1/6
DD44
1 - CODICE DI IDENTIFICAZIONE
D D 44 -
/
-
Elettrovalvola
di commutazione
Dimensione ISO 4401-05 (CETOP 05)
Versione modulare
/
/
Comando manuale:
omettere per comando
integrato nel tubo
(standard)
CM = comando manuale
a soffietto (solo per
versione in CC)
Guarnizioni:
omettere per oli minerali
V = FPM per fluidi particolari
Tipo di cursore:
S1
TA
TC
1TA
1TC
N. di serie: 50 per elettrovalvole in CC
62 per elettrovalvole in CA
(da 50 a 59 e da 60 a 69 le quote e ingombri di installazione rimangono invariati)
Caratteristiche alimentazione elettrica:
24 V-CC per corrente continua
110V-50Hz per corrente alternata
(per la scelta delle altre tensioni
disponibili vedi paragrafo 6)
2 - FLUIDI IDRAULICI
Usare fluidi idraulici a base di olio minerale tipo HL o HM secondo ISO 6743-4. Per questi tipi di fluidi, utilizzare guarnizioni in NBR.
Per fluidi tipo HFDR (esteri fosforici) utilizzare guarnizioni in FPM (codice V).
Per l’uso di altri tipi di fluidi come ad esempio HFA, HFB, HFC consultare il nostro Ufficio Tecnico.
L’esercizio con fluido a temperatura superiore a 80 °C comporta un precoce decadimento della qualità del fluido e delle guarnizioni.
Il fluido deve essere mantenuto integro nelle sue proprietà fisiche e chimiche.
41 350/110 ID
2/6
DD44
3 - PERDITE DI CARICO Δ p-Q
(valori ottenuti con viscosità 36 cSt a 50 °C)
p
[bar]
10
3
1
7.5
4
2
5
CURSORE
S1, 1TA, 1TC
TA, TC
POSIZIONE
CURSORE
Eccitato
Diseccitato
Eccitato
COLLEGAMENTI
P→A P→B A→T B→T
CURVE DEL DIAGRAMMA
1
3
1
2
3
4
2
4
2.5
0
25
50
75
Q [l/min]
4 - LIMITI DI IMPIEGO
Le curve delimitano i campi di funzionamento portata in funzione della pressione per le diverse esecuzioni dell’elettrovalvola.
Le prove sono state eseguite secondo la norma ISO 6403, con tensione di alimentazione al 90% del valore nominale e con magneti a
temperatura di regime.
I valori indicati sono rilevati, con olio minerale viscosità 36 cSt a 50 °C e filtrazione ISO 4406:1999 classe 18/16/13.
p
[bar]
300
200
100
0
25
50
75
Q [l/min]
N.B.: I valori indicati nei grafici sono relativi all’elettrovalvola in versione standard. I limiti di impiego possono notevolmente
ridursi se una valvola a 4 vie viene impiegata con l’attacco A o B tappato.
5 - TEMPI DI COMMUTAZIONE
I valori indicati sono rilevati secondo ISO 6403, con olio minerale
viscosità 36 cSt a 50°C.
41 350/110 ID
TEMPI
TIPO DI
ALIMENTAZIONE
INSERZIONE
CC
60 ms
50 ms
CA
15 ÷ 30 ms
20 ÷ 50 ms
DISINSERZIONE
3/6
DD44
6 - CARATTERISTICHE ELETTRICHE
± 10% Vnom
VARIAZIONE TENSIONE DI ALIMENTAZIONE
10.000 ins/ora
FREQUENZA D’INSERZIONE MAX
6.1 Elettromagneti
DURATA D’INSERZIONE
Sono costituiti essenzialmente da due parti: il tubo e la bobina. Il
tubo è avvitato al corpo valvola e contiene l’ancora mobile che
scorre immersa in olio, senza usura. La parte interna, a contatto
con il fluido idraulico, garantisce la dissipazione termica.
La bobina è fissata sul tubo con una ghiera e può essere ruotata e
bloccata compatibilmente con gli ingombri.
NOTA 1: per ridurre ulteriormente le emissioni si consiglia l’impiego
di connettori tipo H che prevengono le sovratensioni all’apertura
del circuito elettrico di alimentazione delle bobine (vedi cat. 49 000).
100%
COMPATIBILITA ELETTROMAGNETICA (EMC)
6.2 Corrente e potenza elettrica assorbita elettrovalvola
in CC
conforme alle direttive
2004/108/CE
BASSA TENSIONE
conforme alle direttive
2006/95/CE
Classe di protezione:
Agenti atmosferici (CEI EN 60529)
Isolamento avvolgimento (VDE 0580)
Impregnazione
IP 65 (vedi NOTA 2)
classe H
classe F
NOTA 2: Il grado di protezione IP65 è garantito solo con connettore
cablato ed installato correttamente
In tabella sono riportati i valori di assorbimento relativi ai vari tipi
di bobina per alimentazione elettrica in corrente continua.
Bobine per corrente continua (valori ± 5%)
6.3 Corrente e potenza elettrica assorbita elettrovalvola
in CA
Tensione Resistenza
nominale
a 20°C
[V]
[ohm]
In tabella sono riportati i valori di assorbimento allo spunto ed a
regime per alimentazione elettrica in corrente alternata.
Corrente
assorbita
[A]
Potenza
assorbita
[W]
Codice
bobina
12
3 - 3,4
3,7
44,4
1901691
24
12 - 14
1,83
43,9
1901692
Bobine per corrente alternata (valori ± 5%)
Suffisso
A24
A48
A110
A230
Tensione
nominale
Frequenza
Resistenza
a 20°C
[V]
[Hz]
24
48
50
110V-50Hz
120V-60Hz
230V-50Hz
50/60
240V-60Hz
F110
110
F220
220
60
Corrente
assorbita
a regime
[A]
Potenza
assorbita
allo spunto
[VA]
Potenza
assorbita
a regime
[VA]
Codice
bobina
[ohm]
Corrente
assorbita
allo spunto
[A]
0,53
25
3,96
600
95
1902890
1902891
2,09
12,5
2,3
600
110
10,9
5,2
0,96
572
105
10,9
5,2
0,89
572
105
52,7
2,8
0,46
644
105
52,7
2,8
0,38
644
105
1902892
1902893
8,80
5,2
0,95
572
105
1902894
35,2
2,7
0,48
594
105
1902895
7 - INSTALLAZIONE
Il montaggio è libero nelle versioni con molle di centraggio e di richiamo. Per le valvole in versione RK
- senza molle e con ritenuta meccanica - si consiglia il montaggio con l’asse orizzontale. Il fissaggio
delle valvole viene fatto mediante viti o tiranti con appoggio su una superficie rettificata a valori di
planarità e rugosità uguali o migliori a quelli indicati dalla apposita simbologia. Se i valori minimi di
planarità e/o rugosità non sono rispettati, possono verificarsi trafilamenti di fluido tra valvola e piano di
appoggio.
8 - CONNETTORI ELETTRICI
I connettori non vengono forniti con gli elettrodistributori ma devono essere ordinati separatamente.
Per l’identificazione del tipo di connettore da ordinare vedere catalogo 49 000.
41 350/110 ID
4/6
DD44
9 - DIMENSIONI DI INGOMBRO E DI INSTALLAZIONE ELETTROVALVOLA IN CORRENTE CONTINUA
DD44-S
3
3
4
70
71
15
2
98
90.5
73.5
5
237.5
1
75
12
6
18.2
P
B
A
T
T
20
DD44-TA
DD44-*TA
70
8.5
90.5
172.5
posizione solenoide
versione TC/*TC
dimensioni in mm
1
2
Spazio rimozione bobina
3
4
Comando manuale
5
6
Spazio rimozione connettore
Superficie di montaggio con anelli di tenuta
N. 5 OR tipo 2050 (12.42x1.78) - 90 Shore
Connettore elettrico da ordinare
separatamente (vedi cat. 49 000)
CM comando manuale a soffietto
10 - DIMENSIONI DI INGOMBRO E DI INSTALLAZIONE ELETTROVALVOLA IN CORRENTE ALTERNATA
3
DD44-S
3
4
70
71
15
2
106
90.5
71.5
5
233.5
75
1
12
18.2
P
A
T
B
T
dimensioni in mm
DD44-TA
DD44-*TA
1
2
Spazio rimozione bobina
3
4
Comando manuale
5
Spazio rimozione connettore
71
90.5
170.5
41 350/110 ID
8.5
posizione solenoide
versione TC/*TC
Superficie di montaggio con anelli di tenuta
N. 5 OR tipo 2050 (12.42x1.78) - 90 Shore
Connettore elettrico da ordinare
separatamente (vedi cat. 49 000)
5/6
DD44
11 - ESEMPI DI APPLICAZIONE
DS5-S1
DS5-S1
RPC1-*/4M/A
RPC1-*/4M/D
DD44-1TA
DD44-S1
Esempio di circuito utilizzato per il comando delle unità
di lavoro con funzione di accostamento rapido - velocità
di lavoro regolabile e ritorno rapido.
Esempio di circuito utilizzato per il comando di unità di
lavoro con funzione di accostamento rapido e velocità
di lavoro regolabile, nei due sensi di movimento.
