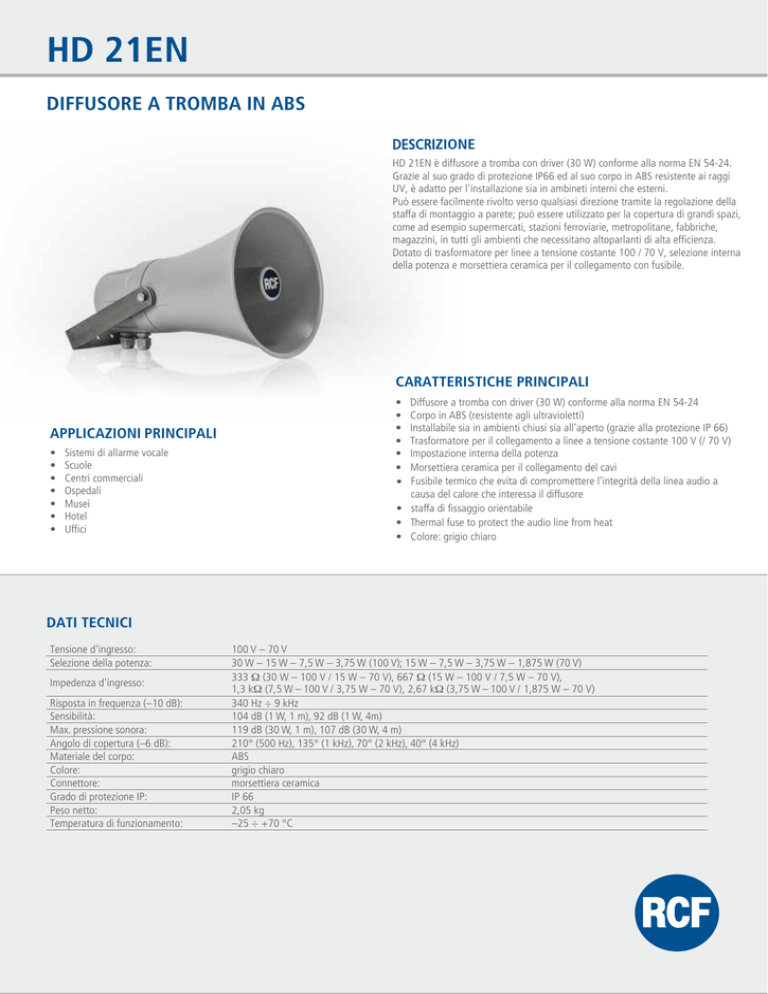

HD 21EN

HD 21EN
DIFFUSORE A TROMBA IN ABS
DESCRIZIONE
HD 21EN è diffusore a tromba con driver (30 W) conforme alla norma EN 54-24.
Grazie al suo grado di protezione IP66 ed al suo corpo in ABS resistente ai raggi
UV, è adatto per l'installazione sia in ambineti interni che esterni.
Può essere facilmente rivolto verso qualsiasi direzione tramite la regolazione della
staffa di montaggio a parete; può essere utilizzato per la copertura di grandi spazi,
come ad esempio supermercati, stazioni ferroviarie, metropolitane, fabbriche,
magazzini, in tutti gli ambienti che necessitano altoparlanti di alta efficienza.
Dotato di trasformatore per linee a tensione costante 100 / 70 V, selezione interna
della potenza e morsettiera ceramica per il collegamento con fusibile.
CARATTERISTICHE PRINCIPALI
APPLICAZIONI PRINCIPALI
•
•
•
•
•
•
•
Sistemi di allarme vocale
Scuole
Centri commerciali
Ospedali
Musei
Hotel
Uffici
Diffusore a tromba con driver (30 W) conforme alla norma EN 54-24
Corpo in ABS (resistente agli ultravioletti)
Installabile sia in ambienti chiusi sia all‘aperto (grazie alla protezione IP 66)
Trasformatore per il collegamento a linee a tensione costante 100 V (/ 70 V)
Impostazione interna della potenza
Morsettiera ceramica per il collegamento del cavi
Fusibile termico che evita di compromettere l’integrità della linea audio a
causa del calore che interessa il diffusore
• staffa di fissaggio orientabile
• Thermal fuse to protect the audio line from heat
• Colore: grigio chiaro
•
•
•
•
•
•
•
DATI TECNICI
Tensione d'ingresso:
Selezione della potenza:
Impedenza d'ingresso:
Risposta in frequenza (–10 dB):
Sensibilità:
Max. pressione sonora:
Angolo di copertura (–6 dB):
Materiale del corpo:
Colore:
Connettore:
Grado di protezione IP:
Peso netto:
Temperatura di funzionamento:
100 V – 70 V
30 W – 15 W – 7,5 W – 3,75 W (100 V); 15 W – 7,5 W – 3,75 W – 1,875 W (70 V)
333 Ω (30 W – 100 V / 15 W – 70 V), 667 Ω (15 W – 100 V / 7,5 W – 70 V),
1,3 kΩ (7,5 W – 100 V / 3,75 W – 70 V), 2,67 kΩ (3,75 W – 100 V / 1,875 W – 70 V)
340 Hz ÷ 9 kHz
104 dB (1 W, 1 m), 92 dB (1 W, 4m)
119 dB (30 W, 1 m), 107 dB (30 W, 4 m)
210° (500 Hz), 135° (1 kHz), 70° (2 kHz), 40° (4 kHz)
ABS
grigio chiaro
morsettiera ceramica
IP 66
2,05 kg
–25 ÷ +70 °C
HD 21EN
Risposta 1W/1m
Copertura
360
330
300
110
270
240
dB SPL
Angolo di copertura
100
90
210
180
150
120
90
80
60
70
30
20
HD 21 EN
100
1000
Frequenza (Hz)
10000
0
100
1000
Frequenza (Hz)
Indice di direttività e Q
10000
Risposta fuori asse normalizzata
20
100
5
18
0
16
-5
Q totale
10
8
6
Indice di direttività (dB)
12
10
Attenuazione (dB)
14
-10
-15
-20
4
2
1
100
1000
Frequenza (Hz)
10000
0
-25
-30
100
±10°
±20°
±30°
±40°
±50°
±60°
1000
Frequenza (Hz)
10000
HD 21EN
DIAGRAMMI POLARI ORIZZONTALI A TERZI D'OTTAVA
315
250
200
0°
330°
30°
300°
270°
0
60°
-6 -12 -18 -24 -30 -36 -42 -48
-48 -42 -36 -30 -24 -18 -12 -6
90°
270°
0
-6 -12 -18 -24 -30 -36 -42 -48
150°
2500
2000
1600
30°
-6 -12 -18 -24 -30 -36 -42 -48
-6 -12 -18 -24 -30 -36 -42 -48
-48 -42 -36 -30 -24 -18 -12 -6
0
270°
0
240°
120°
150°
-48 -42 -36 -30 -24 -18 -12 -6
0
330°
30°
300°
90°
270°
0
60°
-6 -12 -18 -24 -30 -36 -42 -48
-48 -42 -36 -30 -24 -18 -12 -6
240°
240°
120°
150°
210°
180°
240°
150°
150°
210°
180°
180°
0
120°
120°
210°
10000
8000
6300
0°
5000
4000
3150
30°
60°
-6 -12 -18 -24 -30 -36 -42 -48
90°
0
180°
300°
90°
-48 -42 -36 -30 -24 -18 -12 -6
210°
0°
330°
60°
300°
0
0
60°
180°
0°
270°
270°
90°
0
150°
210°
30°
300°
120°
180°
330°
-48 -42 -36 -30 -24 -18 -12 -6
1250
1000
800
0°
330°
60°
240°
120°
210°
30°
300°
0
240°
630
500
400
0°
330°
90°
E
CODICE
131.33.075
100 v – 70 v
30 w – 15 w – 7.5 w – 3.75 w (100 v)
15 w – 7.5 w – 3.75 w – 1.875 w (70 v)
INpuT IMpEDANCE:
333 Ω (30 w – 100 v / 15 w – 70 v)
667 Ω (15 w – 100 v / 7.5 w – 70 v)
1.33 kΩ (7.5 w – 100 v / 3.75 w – 70 v)
2.67 kΩ (3.75 w – 100 v / 1.875 w – 70 v)
FrEquENCy rESpONSE (–10 dB):
SENSITIVITy:
MAx. SOuND prESSurE LEVEL:
COVErAGE ANGLE (–6 dB):
HOuSING MATErIAL:
COLOur:
CONNECTOr:
Ip prOTECTION GrADE:
DIMENSIONI (mm)
NET wEIGHT:
OpErATING TEMpErATurE:
1.0-J-E
HD 21EN
INpuT VOLTAGE:
pOwEr (SELECTABLE):
COLLEGAMENTO DELLA
MORSETTIERA CERAMICA
340 Hz ÷ 9 kHz
104 db (1 w, 1 m), 92 db (1 w, 4m)
119 db (30 w, 1 m), 107 db (30 w, 4 m)
210° (500 Hz), 135° (1 kHz), 70° (2 kHz), 40° (4 kHz)
+
–
abs
light grey
ceramic screw terminal
0
100/70 v
ip 66
2.05 kg
–25 ÷ +70 °c (–13 ÷ +158 °f)
DIMENSIONS
Ø 211.79
279.30
151.36 mm
105.90
60.00
Ø 7.00
I collegamenti con la linea audio si realizzano tramite il
morsetto ceramico presente all’interno del diffusore
acustico (occorre rimuovere il fondello posteriore svitando
le 3 viti).
I morsetti + e – permetto il collegamento sia del cavo
d'ingresso sia di quello d'uscita per il collegamento in
parallelo di altri diffusori.
COLLEGAMENTO DEL
TRASFORMATORE INTERNO
Il trasformatore di linea del diffusore è collegato alla
morsettiera ceramica tramite i 2 conduttori (filo rosso e
filo nero) intestati con connettori faston.
Occorre collegare il connettore FASTON del filo rosso al
contatto del trasformatore di linea indicante la potenza
desiderata.
10
CONTATTI
NOTE PER L'INSTALLAZIONE
pOTENZA (100 V)
1
3,75 w
1,875 w
2
7,5 w
3,75 w
3
15 w
7,5 w
4
30 w
15 w
HD 21EN è da installarsi al muro od al soffitto, pertanto assicurarsi che questo abbia le
caratteristiche meccaniche necessarie per sostenere il peso del proiettore sonoro.
Prima di effettuare l'installazione, controllare attentamente tutti i componenti da
utilizzare e assicurarsi che non vi siano danni, deformazioni, corrosione e/o parti
mancanti o danneggiate che potrebbero compromettere la sicurezza dell'impianto.
CERTIFICAZIONI ED OMOLOGAZIONI
• Conforme EN 54-24:2008
