Scheda tecnica Paros

Murali Standard
Residenziale

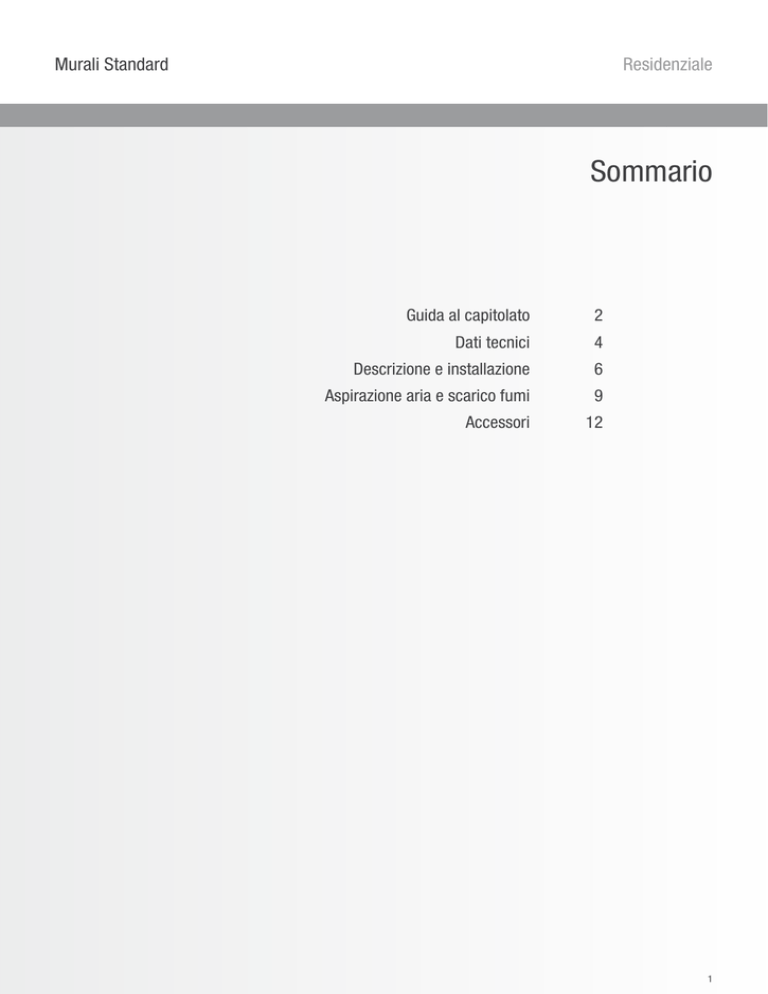

Sommario
Guida al capitolato
2
Dati tecnici
4
Descrizione e installazione
6
Aspirazione aria e scarico fumi
9
Accessori
12
1
Mynute Rain BOX
Guida al capitolato
Mynute Rain C.S.I.
camera stagna tiraggio forzato
Caldaia
Beretta
caldaia murale a gas ad incasso per esterno
Modelli
riscaldamento ambiente e produzione istantanea di acqua calda
sanitaria
Mynute Rain 24 C.S.I. BOX
Mynute Rain 28 C.S.I. BOX
CE N°
0694
modulazione elettronica continua del gas
Pin N°
0694BN3905
dispositivo antigelo di serie (fino a -3 °C)
Apparecchio di tipo
Camera stagna tiraggio forzato B22C12-C22-C32-C42-C52-C62-C82
Potenza
24 kW - 28 kW
Categoria gas
II2H3+
Classe di emissioni NOx
2 (24 kW); 3 (28 kW) (UNI-EN 483)
Certificazione rendimento
★ ★ ★ (Direttiva 92/42/CEE)
kit antigelo optional fino a -10 °C
sistema di autoregolazione ambientale (S.A.R.A.)
2
Murali Standard
Caratteristiche
• Campo di temperatura mandata riscaldamento regolabile da 40 a 80 °C.
Massima temperatura di funzionamento 90 °C.
• Scheda a microprocessore che controlla ingressi, uscite e gestione allarmi.
• Accensione elettronica con controllo a ionizzazione di fiamma.
• Lenta accensione automatica.
• Valvola gas con stabilizzatore di pressione incorporato.
• Dispositivo di preregolazione del massimo e del minimo riscaldamento.
• Potenziometro per la selezione della temperatura acqua sanitaria e del
riscaldamento.
• Selettore OFF-RESET, blocco allarmi, Estate, Inverno.
• Sonda NTC per il controllo temperatura dell’acqua riscaldamento e del
sanitario.
• Circolatore con dispositivo per la separazione e lo spurgo automatico
dell’aria.
• By-pass automatico circuito riscaldamento.
• Valvola tre vie con attuatore elettrico e flussostato di precedenza sanitario.
• Scambiatore primario in rame.
• Vaso di espansione da 8 litri.
• Rubinetto di riempimento dell’impianto di riscaldamento.
• Raccordi riscaldamento, sanitario e rubinetto gas inclusi.
• Autodiagnostica gestita da un unico led.
• Grado di protezione IPX5D (IPX4D-B22 e camera aperta).
Residenziale
Sicurezze
• Valvola gas elettrica a doppio otturatore.
• Apparecchiatura di controllo fiamma a ionizzazione inserita nella scheda
principale che, nel caso di mancanza di fiamma interrompe l’uscita del
gas (segnalazione d’allarme tramite led).
• Pressostato che agisce in caso di mancanza d’acqua. Segnalazione d’allarme tramite led.
• Termostato di sicurezza limite a riarmo manuale che controlla i surriscaldamenti dell’apparecchio garantendo una perfetta sicurezza a tutto
l’impianto.
• Termostato di controllo della corretta evacuazione dei fumi che, in caso
di anomalia nel tiraggio della canna fumaria, manda in blocco la caldaia.
• Valvola di sicurezza da 3 bar sull’impianto di riscaldamento.
• Antigelo di primo livello (per temperature fino a -3°C)realizzato con la
sonda NTC del riscaldamento.
Predisposizioni
• Predisposizione per termostato ambiente o programmatore orario.
Certificazioni
• Marcatura CE secondo Direttiva gas 90/396/CEE.
• Certificazione secondo Direttive Europee: 89/336 EMC Compatibilità
elettromagnetica; 73/23 BT Bassa tensione.
• Conforme alla Direttiva 92/42/CEE Rendimenti.
• Conforme alle Norme CEI.
• Certificazione del sistema di Qualità Aziendale: ISO EN 9002.
• Possibilità di aderire al servizio: “BERETTA 5 ANNI FORMULA KASKO”.
3
Mynute Rain BOX
Dati tecnici
Tabella dati tecnici (Certificati da Istituto Gastec)
Descrizione
Riscaldamento Portata termica nominale
Potenza termica nominale
Portata termica ridotta
Potenza termica ridotta
Sanitario
Portata termica nominale
Potenza termica nominale
Portata termica ridotta
Potenza termica ridotta
Potenza elettrica
Categoria
Tensione e frequenza di alimentazione
Grado di protezione
Esercizio riscaldamento
Pressione massima
Temperatura massima
Campo di selezione della temperatura acqua riscaldamento
Vaso d’espansione a membrana
Precarica vaso d’espansione
Esercizio sanitario
Pressione massima
Pressione minima
Quantità di acqua calda
Portata minima acqua sanitaria
Campo di selezione della temperatura acqua sanitaria
Regolatore di flusso
Pressione gas
Pressione nominale gas metano (G 20)
Pressione nominale gas liquido G.P.L.(G 30/G 31)
Collegamenti idraulici
Entrata-uscita riscaldamento
Entrata-uscita sanitario
Entrata gas
Dimensioni caldaia
Altezza (altezza BOX)
Larghezza (larghezza BOX)
Profondità (profondità BOX)
Peso caldaia
Tubi scarico fumi concentrici Ø 60/100 mm
Lunghezza massima
Tubi scarico fumi separati Ø 80 mm
Lunghezza massima
* Installazioni di tipo C22
4
Unità
Mynute Rain 24 C.S.I.
Mynute Rain 28 C.S.I.
kW
kcal/h
kW
kcal/h
kW
kcal/h
kW
kcal/h
kW
kcal/h
kW
kcal/h
kW
kcal/h
kW
kcal/h
W
V - Hz
IP
26,00
22360
24,21
20817
11,20
9632
9,73
8370
26,00
22360
24,21
20817
9,80
8428
8,50
7310
125
II2H3+
230-50
X5D (X4D - B22)
30,00
25800
27,90
23994
12,70
10922
11,00
9458
30,00
25800
27,90
23994
10,50
9030
9,00
7747
125
II2H3+
230 - 50
X5D (X4D - B22)
bar
°C
°C
litri
bar
3
90
40 - 80
8
1
3
90
40 - 80
8
1
bar
bar
litri/min
litri/min
°C
litri/min
6
0,15
13,90 / 11,60
2
37 - 60
10
6
0,15
16,00 / 13,30
2
37 - 60
12
mbar
mbar
20
28 - 30 / 37
20
28 - 30 / 37
Ø
Ø
Ø
3/4”
1/2”
3/4”
3/4”
1/2”
3/4”
mm
mm
mm
kg
740 (1223)
450 (654)
250 (255)
36
740 (1223)
450 (654)
250 (255)
37
m
4,25 (3,30*)
3,40
m
20 + 20
14,5 + 14,5
Murali Standard
Residenziale
Tabella legge 10
Descrizione
Potenza termica massima
Utile
Focolare
Potenza termica minima
Utile
Focolare
Rendimenti
Pn. Max.
a carico ridotto 30%
rendimento combustione
Valori a Pn. Max.
Perdite al camino con bruciatore spento
Perdite al mantello con bruciatore spento
Perdite al camino con bruciatore in funzione
Perdite al mantello con bruciatore in funzione
Portata fumi
Eccesso d’aria
Valori di emissioni a portata max e min gas G20 *
Massimo
CO s.a. inferiore a
CO2
NOx s.a. inferiore a
ΔT fumi
Minimo
CO s.a. inferiore a
CO2
NOx s.a. inferiore a
ΔT fumi
Potenza elettrica
Unità
Mynute Rain 24 C.S.I.
Mynute Rain 28 C.S.I.
kW
kW
24,21
26,00
28,00
31,00
kW
kW
9,73
11,20
11,00
12,70
%
%
%
93,10
92,40
93,5
93,00
91,90
91,5
%
%
%
%
kg/s
%
0,07
0,80
6,50
0,40
0,015
1,725
0,07
0,80
6,70
0,30
0,018
1,596
p.p.m.
%
p.p.m.
K
p.p.m.
%
p.p.m.
K
W
70
6,80
150
104
100
2,50
110
78
125
100
7,35
140
119
120
2,85
100
92
125
* Verifica eseguita con tubi separati Ø 80 mm, 0,5+0,5+90°, temperature acqua 80-60 °C.
Tabella verifica tiraggio canne fumarie
Descrizione
Unità
Mynute Rain 24 C.S.I.
Mynute Rain 28 C.S.I.
Portata fumi G20
Portata massica fumi G20 (max)
Portata massica fumi G20 (min)
Portata aria G20
Eccesso d’aria (I) G20 (max)
Eccesso d’aria (I) G20 (min)
Nm /h
kg/s
kg/s
Nm3/h
%
%
45,604
0,01552
0,01807
42,996
1,725
4,692
48,907
0,01659
0,01798
45,899
1,596
4,116
3
Grafico prevalenza residua disponibile all’impianto
600
Prevalenza residua (m.c.a.)
500
400
300
200
100
0
100
200
300
400
500
600
700
800
900
1000
1100
1200
1300
1400
Portata impianto (l/h)
5
Mynute Rain BOX
Descrizione e installazione
Componenti principali
13
14
12
15
11
10
16
9
8
7
17
6
18
5
19
4
3
20
21
2
23
6
1
22
24
25
26
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
Rubinetto di riempimento
Valvola di sicurezza
Pressostato acqua riscaldamento
Valvola a tre vie elettrica
Scambiatore acqua sanitaria
Pompa di circolazione
Valvola di sfogo aria
Candela accensione-rilevazione fiamma
Bruciatore
Termostato limite
Sonda NTC primario
Ventilatore
Pressostato fumi differenziale
Tubetto rilievo depressione
Vaso espansione
Scambiatore principale
Trasformatore di accensione remoto
Sonda NTC sanitario
Valvola gas
Flussostato
Idrometro
Scatola connessioni elettriche
Selettore temperatura acqua sanitario
Selettore di funzione
LED segnalazione stato caldaia
Selettore temperatura acqua riscaldamento
Murali Standard
Residenziale
Circuito idraulico
13
14
12
15
11
16
10
17
9
18
8
19
7
6
20
5
4
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
Intrata sanitario
Uscita sanitario
Mandata riscaldamento
Ritorno riscaldamento
Valvola scarico caldaia
Pressostato acqua
By-pass automatico riscaldamento
Valvola di sicurezza
Valvola tre vie elettrica
Circolatore
Valvola sfogo aria
Vaso di espansione riscaldamento
3
2
13.
14.
15.
16.
17.
18.
19.
20.
1
Scambiatore primario
Sonda NTC riscaldamento
Scambiatore a piastre sanitario
Sonda NTC sanitario
Valvola di ritegno
Rubinetto di riempimento
Limitatore di portata
Flussostato sanitario
7
Mynute Rain BOX
Dimensioni di ingombro
Vista dall'alto
79
65
Vista dall'alto
266,3
110
110
168,3
149
654,6
98
98
202
547
255
547
654,6
255
Gas
Gas
45
65
149,3
75
205,3
1049
Gas
97 65 75
60 55
150
G U E
Vista dal basso
8
R
M
U E G
Vista dal basso
111
102
90
R M
108
28
Gas
45
55
60
1185
1089
1223
28
28
28
106
106
108
28
Murali Standard
Residenziale
Aspirazione aria e scarico fumi
C52
C22
C82
C22
C12 - Scarico a parete concentrico. I tubi possono partire dalla caldaia
indipendenti, ma le uscite devono essere concentriche o abbastanza vicine
da essere sottoposte a condizioni di vento simili (entro 50 cm).
C22 - Scarico concentrico in canna fumaria comune (aspirazione e scarico
nella stessa canna).
C32 - Scarico concentrico a tetto. Uscite come C13.
C42 - Scarico e aspirazione in canne fumarie comuni separate, ma sottoposte a simili condizioni di vento.
C52 - Scarico e aspirazione separati a parete o a tetto e comunque in zone
a pressioni diverse. Lo scarico e l’aspirazione non devono mai essere posizionati su pareti opposte.
C62 - Scarico e aspirazione realizzati con tubi commercializzati e certificati
separatamente (1856/1).
C82 - Scarico in canna fumaria singola o comune e aspirazione a parete
C22
C22
C42
C42
C12
C52
Fare riferimento al DPR 412, 551 e UNI 11071.
C12
79
Evacuazione dei prodotti della combustione ed aspirazione aria
266,3
110
110
La figura riporta la vista dall’alto della caldaia con le quote di riferimento per
l’interasse dell’uscita fumi, rispetto alla piastra di supporto caldaia.
168,3
654,6
9
Mynute Rain BOX
Installazione forzata aperta (B22)
In questa configurazione la caldaia è collegata al condotto di scarico fumi
Ø 80 mm. Il condotto scarico fumi può essere orientato nella direzione più
adatta alle esigenze, rispettando le lunghezze massime riportate in tabella.
Mynute Rain 24 C.S.I.
Lunghezza max condotti
Flangia fumi
fino a 6 m
da 6 a 13 m
da 13 a 20 m
Ø44 (montata in caldaia)
Ø46
non installata
Perdita di carico
di ogni curva
Curva 45° Curva 90°
0,5 m
0,85 m
Mynute Rain 28 C.S.I.
Lunghezza max condotti
Flangia fumi
fino a 4 m
da 4 a 8 m
da 8 a 14,5 m
Ø45 (montata in caldaia)
Ø47
non installata
Perdita di carico
di ogni curva
Curva 45° Curva 90°
0,5 m
0,85 m
Scarichi coassiali Ø 60-100 mm
I condotti coassiali possono essere orientati nella direzione più adatta alle
esigenze dell’installazione. Per l’installazione seguire le istruzioni fornite
con i Kit.
Mynute Rain 24 C.S.I.
Lunghezza max condotti
Flangia fumi
fino a 0,85 m
da 0,85 a 2 m
da 2 a 3 m
da 3 a 4,25 m (3,30 m per
installazioni di tipo C22)
Ø42
Ø44
Ø46
Perdita di carico
di ogni curva
Curva 45° Curva 90°
0,5 m
0,85 m
non installata
Mynute Rain 28 C.S.I.
Lunghezza max condotti
Flangia fumi
fino a 0,85 m
da 0,85 a 1,70 m
da 1,70 a 2,70 m
da 2,70 a 3,40 m
(3,30 m per installazioni
di tipo C22)
Ø43
Ø45
Ø47
10
non installata
Perdita di carico
di ogni curva
Curva 45° Curva 90°
0,5 m
0,8 m
Murali Standard
Residenziale
Scarichi sdoppiati Ø 80 mm
I condotti sdoppiati possono essere orientati nella direzione più adatta alle
esigenze dell’installazione. Per l’installazione seguire le istruzioni fornite
con i Kit.
Mynute Rain 24 C.S.I.
Lunghezza max condotti
Flangia fumi
3,5 + 3,5 m
da 3,5+3,5 a 9,5+9,5 m
da 9,5+9,5 a 14+14 m
da 14+14 a 20+20 m
Ø42
Ø44 (montata in caldaia)
Ø46
non installata
Perdita di carico
di ogni curva
Curva 45° Curva 90°
0,5 m
0,8 m
Mynute Rain 28 C.S.I.
Lunghezza max condotti
Flangia fumi
3+3 m
da 3+3 a 7+7 m
da 7+7 a 11+11 m
da 11+11 a 14,5+14,5 m
Ø43
Ø45 (montata in caldaia)
Ø47
non installata
Perdita di carico
di ogni curva
Curva 45° Curva 90°
0,5 m
0,8 m
11
Mynute Rain BOX
Accessori
Accessori sistema scarico fumi coassiali Ø 60/100 mm
Per tutte le configurazioni fumisteria fare riferimento all’ultima versione della norma UNI-CIG 7129, al
D.P.R. 412/93 e al D.P.R. 551/99 e successive modifiche.
Accessori disponibili (misure espresse in mm)
Collettore scarico orizzontale
Curva 90°
Collettore scarico verticale
Prolunga
Curva 45°
Curva 90° ispezionabile
Tronchetto ispezione
12
Esempi di installazione
Murali Standard
Residenziale
Accessori sistema scarico fumi sdoppiato Ø 80 mm
Per tutte le configurazioni fumisteria fare riferimento all’ultima versione della norma UNI-CIG 7129, al
D.P.R. 412/93 e al D.P.R. 551/99 e successive modifiche.
Accessori disponibili (misure espresse in mm)
Collettore scarico fumi
Curva 45°
Prolunga ispezionabile
Kit presa aria per sistema sdoppiato Ø80
Curva 90° ispezionabile
Prolunga
Curva 90°
Esempi di installazione
13
Mynute Rain BOX
Accessori circuito idraulico
Accessori speciali
Kit circolatore ad alta prevalenza
Kit resistenze antigelo
Kit collegamento idraulico posteriore
Sonda temperatura esterna da abbinare alla caldaia
Kit rubinetti riscaldamento
Programmatore orario
Kit disgiuntore idrico (solo per Mynute Rain C.S.I.)
Scheda elettronica per comando valvole di zona tramite pannello di
controllo remoto
Kit pannello di controllo remoto con batteria tampone e predisposizione
per regolazione climatica
Kit regolazione climatica
14
