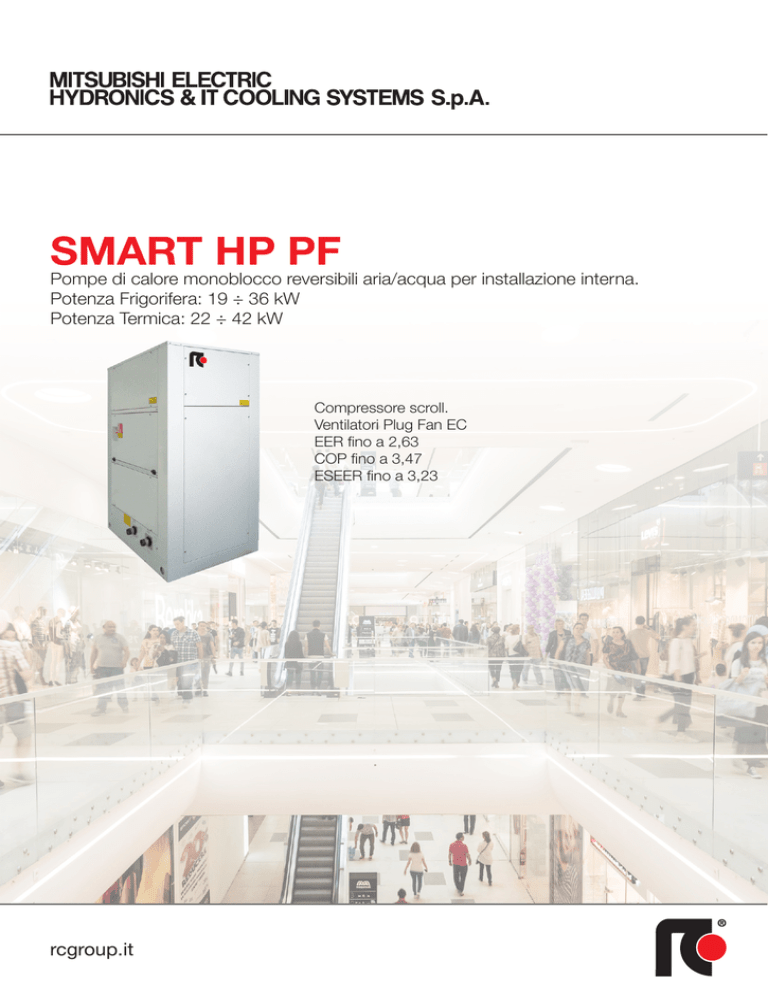

smart hp pf

SMART HP PF
Pompe di calore monoblocco reversibili aria/acqua per installazione interna.
Potenza Frigorifera: 19 ÷ 36 kW
Potenza Termica: 22 ÷ 42 kW
Compressore scroll.
Ventilatori Plug Fan EC
EER fino a 2,63
COP fino a 3,47
ESEER fino a 3,23
rcgroup.it
SMART HP PF
Pompe di calore e Multifunzione
100%
eco
SMART HP PF: Pompa di calore reversibile aria / acqua
per installazione interna, equipaggiata con compressori scroll e ventilatori plug fan
Potenza Frigorifera: 19 ÷ 36 kW
Potenza Termica: 22 ÷ 42 kW
SMART HP PF
CARATTERISTICHE GENERALI
• Pompa di calore reversibile aria / acqua.
• 6 modelli disponibili per una ampia opportunità di scelta.
• Step medio di 3kW.
• EER fino a 2,64.
• COP fino a 3,38.
• ESEER fino a 3,93.
• Compressore scroll.
• Carica refrigerante R410A.
• Singolo circuito frigorifero.
• Scambiatore a piastre.
• Ventilatori Plug-fan EC.
• Singolo circuito aria.
• Idoneo per installazione interna.
VANTAGGI PRINCIPALI
• Disponibilità di kit per la riduzione della rumorosità.
• Disponibilità di gruppi di pompaggio
• Disponibilità di scambiatori di recupero parziale.
• Ventilatori Plug fan EC per una più alta efficienza.
• Facilità di manutenzione.
• Certificazione Eurovent.
• Fino a Classe A+. ErP 2015.
MEHITS S.p.A. - RC Brand • G_MHP_RCW9.3
R410A
PLATE
EC
VENTILATORI CON MOTORI ELETTRICI BRUSHLESS A
COMMUTAZIONE ELETTRONICA (EC)
Questi motori assicurano elevati rendimenti, minimi consumi energetici e
totale assenza di rumori elettromagnetici.
INSTALLAZIONE INTERNA
Le macchine sono per installazione interna e predisposte per la
canalizzazione dell’aspirazione e scarico aria. E’ consentita l’installazione
esterna solo utilizzando l’apposito kit (accessorio), installando la macchina
sotto una copertura o comunque al riparo dagli agenti atmosferici.
LIMITI DI FUNZIONAMENTO IN RAFFREDDAMENTO
Temperatura acqua in uscita dall’evaporatore -8÷18°C
Temperatura aria esterna: -10÷46°C
LIMITI DI FUNZIONAMENTO IN RISCALDAMENTO
Temperatura acqua in uscita dal condensatore: 25÷50°C
Temperatura aria esterna: -7÷20°C
19
SMART HP PF
Pompe di calore e Multifunzione
COMPONENTI PRINCIPALI
STRUTTURA
• Basamento, telaio autoportante e pannellatura in lamiera d’acciaio con
trattamento protettivo delle superfici secondo UNI ISO 9227/ASTMB117 e
ISO 7253, e verniciata alle polveri epossidiche.
• Colore: RAL9002.
COMPRESSORE
• Ermetico a spirale orbitante (SCROLL) con profilo spirali ottimizzato per
refrigerante R410A.
• Controllo della capacità frigorifera ON / OFF (0 / 100% ogni compressore).
• Motore elettrico trifase a 2 poli con avviamento diretto.
• Elettroriscaldatore carter.
• Protezione termica del motore elettrico tramite sensori di temperatura
interni all’avvolgimento.
• Scatola morsettiera protezione IP54.
• Supporti in gomma.
EVAPORATORE
• A piastre saldo brasate, con piastre corrugate e connessioni in AISI 316 e
materiale brasante Cu
• Isolamento anticondensa in neoprene a celle chiuse.
• Sensori di temperatura su ingresso e uscita acqua.
• Pressostato differenziale per controllo mancanza flusso acqua.
• Resistenza antigelo.
BATTERIA CONDENSANTE
• A pacco alettato con tubi di rame ed aletta ad alta efficienza,
specificamente sviluppata per garantire un alto coefficiente di scambio
termico e contenute perdite di carico.
• Telaio in lamiera zincata.
SEZIONE VENTILANTE
• Ventilatori centrifughi a pale curve rovesce a semplice aspirazione senza
coclea (Plug-Fan).
• Motore elettrico sincrono EC di tipo brushless con sistema di commutazione
elettronica integrato, direttamente accoppiato, con variazione continua della
velocità di rotazione.
La regolazione dei giri del motore viene ottenuta tramite il sistema
“EC” (Commutazione Elettronica) che comanda il motore in base ad
un segnale proporzionale 0÷10V proveniente dal sistema di controllo a
microprocessore.
• Cuscinetti a sfera senza manutenzione
• Protezione IP54.
GRUPPO POMPA
• Gruppo di pompaggio ad una pompa, motore a 2 poli.
• Vaso di espansione.
• Valvola di sicurezza.
• Gruppo di carica manuale.
•Manometro
CIRCUITO FRIGORIFERO
• Valvola per inversione ciclo frigorifero.
• Doppia valvola di espansione termostatica.
• Ricevitore di liquido.
• Valvola di ritegno.
• Indicatore di liquido e d’umidità.
• Filtro deidratatore e deacidificante sulla linea liquido.
• Rubinetti di servizio sulla linea liquido e sulla mandata gas.
• Pressostato di sicurezza su alta e bassa pressione.
• Carica di fluido refrigerante R410A.
QUADRO ELETTRICO
In accordo alle normative EN60204-1, idoneo per installazione esterna,
completo di:
• Sezionatore generale blocco-porta dal modello T19 compreso.
• Teleruttore per il compressore.
• Trasformatore per l’alimentazione dei circuiti ausiliari e del microprocessore.
• Pannello su cui sono installati gli organi di comando.
• Tensione d’alimentazione: 230/1/50 per i modelli M
• Tensione d’alimentazione: 400/3/50+N per i modelli T
SISTEMA DI CONTROLLO
• Controllo a microprocessore. Il sistema comprende:
- Display per la visualizzazione dei codici di allarme, set impostati e valori
di temperatura.
- Set point dinamico.
- Contaore funzionamento compressore.
- Contatto per la remotizzazione dell’allarme generale.
- Impostazione “Bassa Temperatura” per funzionamento con produzione
acqua refrigerata fino a -10°C.
- Gestione a menu con password di protezione.
ACCESSORI
SMART HP PF
GRANDEZZA
733 - Pompa acqua
150 - Kit LNO (riduzione rumorosità)
172 - Supporti in gomma (kit)
450 - Recupero calore parziale
251 - Rete protezione batterie
920 - Kit comando remoto (kit)
923 - Scheda seriale RC-Com MBUS/JBUS
460 - Kit per installazione esterna
962 - Kit modem GSM
957 - Plantwatch senza modem
930 - Kit terminale grafico remoto
889 - Master plant SEQUENCER
RC CLOUD PLATFORM
T 13 P1
C0
●
●
●
●
●
●
●
●
●
●
●
●
●
T 15 P1
C0
●
●
●
●
●
●
●
●
●
●
●
●
●
T 18 P1
C0
●
●
●
●
●
●
●
●
●
●
●
●
●
T 22 P1
C1
●
●
●
●
●
●
●
●
●
●
●
●
●
T 24 P1
C1
●
●
●
●
●
●
●
●
●
●
●
●
●
T 28 P1
C1
●
●
●
●
●
●
●
●
●
●
●
●
●
T 32 P1
C1
●
●
●
●
●
●
●
●
●
●
●
●
●
T 36 P1
C1
●
●
●
●
●
●
●
●
●
●
●
●
●
T 42 P1
C1
●
●
●
●
●
●
●
●
●
●
●
●
●
● accessorio disponibile; - accessorio non disponibile
20
G_MHP_RCW9.3 • MEHITS S.p.A. - RC Brand
SMART HP PF
Pompe di calore e Multifunzione
DATI TECNICI SMART HP PF
SMART HP PF
GRANDEZZA
T 13 P1
C0
*
LNO KIT 70%
LNO KIT 85%
LNO KIT 100%
OPTION
STANDARD
Classe di efficienza energetica stagionale (*)
Ciclo estivo
Potenza frigorifera (1)
Potenza impegnata unità
Portata acqua evaporatore
Perdita di carico evaporatore
Ciclo invernale
Potenza termica (2)
Potenza impegnata unità
Compressori
Quantità
Gradini di funzionamento
Ventilatori centrifughi
Portata aria totale
Pressione statica utile
Circuiti aria
Refrigerante
Carica refrigerante totale (accessori esclusi)
Circuiti gas
Alimentazione elettrica
Max corrente assorbita unità (FLA)
Corrente di spunto unità (LRA)
EER (1)
COP (2)
ESEER
Livello di potenza sonora (Lw) (3)
Livello medio di pressione sonora (Lpm) (4)
Peso netto
Connessioni idrauliche
Evaporatore IN/OUT - ISO 7/1 – R
Recupero calore parziale (5)
Potenza termica
Gruppo di pompaggio
Ad 1 pompa – motore a 2 poli
Ciclo estivo
Potenza frigorifera (1)
Potenza impegnata unità
Ciclo invernale
Potenza termica (2)
Potenza impegnata unità
Portata aria totale
Pressione statica utile
EER (1)
COP (2)
Livello di potenza sonora (Lw) (3)
Livello medio di pressione sonora (Lpm) (4)
Ciclo estivo
Potenza frigorifera (1)
Potenza impegnata unità
Ciclo invernale
Potenza termica (2)
Potenza impegnata unità
Portata aria totale
Pressione statica utile
EER (1)
COP (2)
Livello di potenza sonora (Lw) (3)
Livello medio di pressione sonora (Lpm) (4)
Ciclo estivo
Potenza frigorifera (1)
Potenza impegnata unità
Ciclo invernale
Potenza termica (2)
Potenza impegnata unità
Portata aria totale
Pressione statica utile
EER (1)
COP (2)
Livello di potenza sonora (Lw) (3)
Livello medio di pressione sonora (Lpm) (4)
T 15 P1
C0
*
T 18 P1
C0
*
T 22 P1
C1
T 24 P1
C1
T 28 P1
C1
T 32 P1
C1
T 36 P1
C1
T 42 P1
C1
A+
A+
A
A+
A
A
kW
kW
m³/h
kPa
12,4
5,1
2,1
25
14,5
6,1
2,5
37
16,5
7,1
2,8
27
18,9
7,2
3,3
27
21,5
8,3
3,7
35
25,0
10,0
4,3
37
26,3
11,6
4,5
29
31,6
12,8
5,4
35
35,9
15,6
6,2
36
kW
kW
14,8
4,8
scroll
1
1
1
4000
50
1
R410A
6,0
1
400/3/50
14,1
65,6
2,43
3,09
3,51
85,2
69,5
259,8
17,3
5,5
scroll
1
1
1
4800
50
1
R410A
6,0
1
400/3/50
17,4
76,6
2,38
3,13
3,37
89,2
73,4
259,8
19,4
6,4
scroll
1
1
1
5500
50
1
R410A
6,2
1
400/3/50
17,4
102,6
2,34
3,01
3,13
92,2
76,4
279,8
22,0
7,0
scroll
1
1
1
6500
50
1
R410A
10,3
1
400/3/50
21,3
99,3
2,64
3,14
3,93
87,1
70,6
381,5
24,4
8,1
scroll
1
1
1
7000
50
1
R410A
10,4
1
400/3/50
26,6
115,3
2,60
3,02
3,89
88,7
72,1
381,5
31,7
9,4
scroll
1
1
1
8500
50
1
R410A
10,4
1
400/3/50
27,6
122,3
2,50
3,38
3,65
92,9
76,3
386,5
32,9
10,8
scroll
1
1
1
10000
50
1
R410A
10,6
1
400/3/50
31,4
122,9
2,26
3,04
3,69
92,1
75,6
396,5
36,9
12,3
scroll
1
1
1
11000
50
1
R410A
10,7
1
400/3/50
37,7
144,9
2,47
2,99
3,46
94,2
77,6
401,5
42,2
14,7
scroll
1
1
1
12000
50
1
R410A
10,7
1
400/3/50
40,8
178,9
2,30
2,88
3,12
96,0
79,4
406,5
Ø
1"
1"
1"
1 1/2"
1 1/2"
1 1/2"
1 1/2"
1 1/2"
1 1/2"
kW
4,5
5,3
6,1
6,9
7,9
9,2
9,7
11,6
13,2
kW
0,55
0,55
0,55
0,75
0,75
0,75
0,75
0,75
0,75
kW
kW
12,4
5,1
14,5
6,1
16,5
7,1
18,9
7,2
21,5
8,3
25,0
10,0
26,3
11,6
31,6
12,8
35,9
15,6
kW
kW
m³/h
Pa
kW/kW
kW/kW
dB(A)
dB(A)
14,8
4,8
4000
50
2,43
3,09
85,2
69,4
17,3
5,5
4800
50
2,38
3,13
89,1
73,4
19,4
6,4
5500
50
2,34
3,01
92,1
76,4
22,0
7,0
6500
50
2,64
3,14
87,1
70,5
24,4
8,1
7000
50
2,60
3,02
88,7
72,1
31,7
9,4
8500
50
2,50
3,38
92,8
76,2
32,9
10,8
10000
50
2,26
3,04
92,1
75,5
36,9
12,3
11000
50
2,47
2,99
94,1
77,5
42,2
14,7
12000
50
2,30
2,88
96,0
79,4
kW
kW
12,0
5,3
14,1
6,4
16,0
7,3
18,4
7,4
20,8
8,6
24,3
10,4
25,6
12,0
30,7
13,3
34,8
16,2
kW
kW
m³/h
Pa
kW/kW
kW/kW
dB(A)
dB(A)
14,5
4,8
3400
36
2,26
3,02
81,3
65,6
17,1
5,5
4080
36
2,22
3,10
85,3
69,5
19,1
6,5
4675
36
2,19
2,96
88,3
72,5
21,7
7,0
5525
36
2,48
3,10
83,6
67,0
24,0
8,1
5950
36
2,42
2,97
85,2
68,6
31,2
9,4
7225
36
2,34
3,32
89,3
72,7
32,4
10,8
8500
36
2,13
3,00
88,6
72,0
36,3
12,4
9350
36
2,31
2,92
90,6
74,0
41,6
14,6
10200
36
2,15
2,84
92,5
75,9
kW
kW
11,4
5,6
13,4
6,7
15,3
7,8
17,6
7,8
19,9
9,1
23,2
10,9
24,4
12,7
29,3
14,0
33,3
16,9
kW
kW
m³/h
Pa
kW/kW
kW/kW
dB(A)
dB(A)
14,2
4,8
2800
25
2,03
2,95
76,8
61,0
16,7
5,5
3360
25
1,99
3,03
80,7
64,9
18,7
6,4
3850
25
1,97
2,90
83,6
67,9
21,3
7,0
4550
25
2,25
3,04
79,4
62,8
23,5
8,1
4900
25
2,19
2,91
81,0
64,4
30,5
9,4
5950
25
2,12
3,24
85,1
68,5
31,7
10,8
7000
25
1,92
2,93
84,4
67,8
35,5
12,4
7700
25
2,10
2,86
86,4
69,8
40,6
14,6
8400
25
1,97
2,78
88,3
71,7
n.
n.
n.
m³/h
Pa
n.
kg
n.
V/Ph/Hz
A
A
kW/kW
kW/kW
dB(A)
dB(A)
kg
1. Riferito a temperatura acqua refrigerata 12/7°C – 0% glicole; temperatura aria allo scambiatore aria/gas 35°C. Fattore di sporcamento scambiatori 0,043 m²°K/kW.
2. Riferito a temperatura acqua calda in uscita a 45°C; temperatura aria allo scambiatore aria/gas 7°C. Fattore di sporcamento scambiatori 0,043 m²°K/kW.
3. Livello di potenza sonora [Lw] secondo ISO EN 9614 – 2.
4. Livello medio di pressione sonora [Lpm] ad 1 metro di distanza secondo ISO EN 3744.
5. Riferito a temperatura acqua refrigerata 12/7°C – 0% glicole; temperatura aria allo scambiatore aria/gas 35°C; temperatura acqua calda recupero calore 40/45°C – 0% glicole.
Fattore di sporcamento scambiatori 0,043 m²°K/kW.
(*). Classe di efficienza energetica stagionale del riscaldamento d’ambiente delle pompe di calore a bassa temperatura. Direttiva 2030/10/UE. Regolamento UE 811/2013.
* Non disponibile per la vendita per il mercato Europeo secondo regolamento UE 813/2013.
MEHITS S.p.A. - RC Brand • G_MHP_RCW9.3
21
SMART HP PF
Pompe di calore e Multifunzione
DIMENSIONI (mm)
GRANDEZZA C
a
C1
1250
b
890
c
1950
c
b
22
a
G_MHP_RCW9.3 • MEHITS S.p.A. - RC Brand
Eco-Changes è il motto per l’ambiente
del gruppo Mitsubishi Electric ed esprime
la posizione dell’azienda relativamente
alla gestione ambientale. Attraverso le
nostre numerose attività di business
diamo un contributo alla realizzazione di
una società sostenibile.
RC Brand: Via Roma 5 -27010 Valle Salimbene (PV) - Italia
Tel +39 (0) 382 433 811 - Fax +39 (0) 382 587 148
www.rcgroup.it
www.melcohit.com
