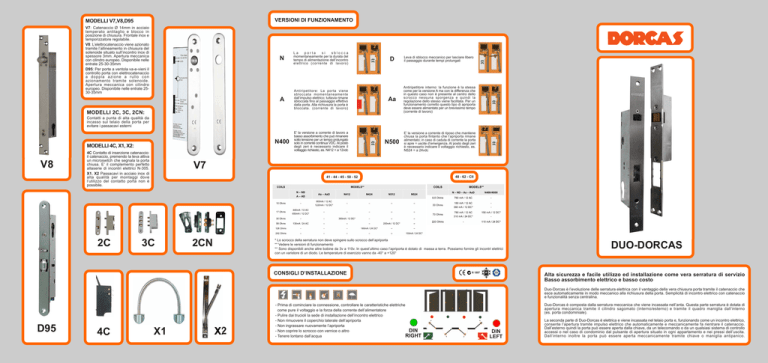

D95 V8 V7 2C 3C 2CN 4C X1 X2 DUO

VERSIONI DI FUNZIONAMENTO
MODELLI V7,V8,D95
V7: Catenaccio Ø 14mm in acciaio
temperato antitaglio e blocco in
posizione di chiusura. Frontale inox e
temporizzatore regolabile.
V8: L’elettrocatenaccio viene azionato
tramite l’allineamento in chiusura del
solenoide situato sull’incontro inox di
spessore 3mm. Apertura meccanica
con cilindro europeo. Disponibile nelle
entrate 25-30-35mm
D95: Per porte a ventola va-e-vieni il
controllo porta con elettrocatenaccio
a doppia azione a rullo con
azionamento tramite solenoide.
Apertura meccanica con cilindro
europeo. Disponibile nelle entrate 2530-35mm
N
La
porta
si
sblocca
momentaneamente per la durata del
tempo di alimentazione dell’incontro
elettrico (corrente di lavoro)
A
Antiripetitore: La porta viene
sbloccata momentaneamente
dall’impulso elettrico; tuttavia rimane
sbloccata fino al passaggio effettivo
dalla porta. Alla richiusura la porta è
bloccata. (corrente di lavoro)
N400
E’ la versione a corrente di lavoro a
basso assorbimento che può rimanere
sotto tensione per un tempo prolungato
solo in corrente continua VDC. Al posto
degli zeri è necessario indicare il
voltaggio richiesto, es. N412 = a 12vdc
D
Leva di sblocco meccanico per lasciare libero
il passaggio durante tempi prolungati
Aa
Antiripetitore interno: la funzione è la stessa
come per la versione A ma con la differenza che
in questo caso non è presente al centro dello
scrocco nessuna sporgenza e quindi la
regolazione dello stesso viene facilitata. Per un
funzionamento corretto questo tipo di apriporta
deve essere alimentato per un brevissimo tempo
(corrente di lavoro)
N500
E’ la versione a corrente di riposo che mantiene
chiusa la porta fintanto che l’apriporta rimane
alimentato; in caso di caduta di corrente la porta
si apre = uscite d’emergenza. Al posto degli zeri
è necessario indicare il voltaggio richiesto, es.
N524 = a 24vdc
MODELLI 2C, 3C, 2CN:
Contatti a punta di alta qualità da
incasso sul telaio della porta per
evitare i passacavi esterni
MODELLI 4C, X1, X2:
V8
4C Contatto di inserzione catenaccio:
il catenaccio, premendo la leva attiva
un microswitch che segnala la porta
chiusa. E’ il complemento perfetto
allaserie di incontri elettrici N-305.
X1, X2 Passacavi in acciaio inox di
alta qualità per montaggi dove
l’utilizzo del contatto porta non è
possibile.
2C
V7
41 - 44 - 45 - 50 - 52
3C
48 - 62 - CII
* Lo scrocco della serratura non deve spingere sullo scrocco dell’apriporta
** Vedere le versioni di funzionamento
** Sono disponibili anche altre bobine da 3v a 110v. In quest’ultimo caso l’apriporta è dotato di massa a terra. Possiamo fornire gli incontri elettrici
con un varistore di un diodo. Le temperature di esercizio vanno da -40° a +120°
2CN
CONSIGLI D’INSTALLAZIONE
DUO-DORCAS
Alta sicurezza e facile utilizzo ed installazione come vera serratura di servizio
Basso assorbimento elettrico e basso costo
Duo-Dorcas è l’evoluzione delle serratura elettrica con il vantaggio della vera chiusura porta tramite il catenaccio che
esce automaticamente in modo meccanico alla richiusura della porta. Semplicità di incontro elettrico con catenaccio
e funzionalità senza centralina.
D95
4C
X1
X2
- Prima di cominciare la connessione, controllare le caratteristiche elettriche
come pure il voltaggio e la forza della corrente dell’alimentatore
- Pulire dai trucioli la sede di installazione dell’incontro elettrico
- Non rimuovere il coperchio laterale dell’apriporta
- Non ingrassare nuovamente l’apriporta
- Non coprire lo scrocco con vernice o altro
DIN
- Tenere lontano dall’acqua
RIGHT
Duo-Dorcas è composta dalla serratura meccanica che viene incassata nell’anta. Questa parte serratura è dotata di
apertura meccanica tramite il cilindro sagomato (interno/esterno) e tramite il quadro maniglia dall’interno
(es. porta condominiale).
DIN
LEFT
La seconda parte di Duo-Dorcas è elettrica e viene incassata nel telaio porta e, funzionando come un incontro elettrico,
consente l’apertura tramite impulso elettrico che automaticamente e meccanicamente fa rientrare il catenaccio.
Dall’esterno quindi la porta può essere aperta dalla chiave, da un telecomando o da un qualsiasi sistema di controllo
accessi o nel caso di condominio dal pulsante di apertura situato in ogni appartamento e nei pressi dell’uscita.
Dall’interno inoltre la porta può essere aperta meccanicamente tramite chiave o maniglia antipanico.
