installazione della presa industriale rossa per il connettore

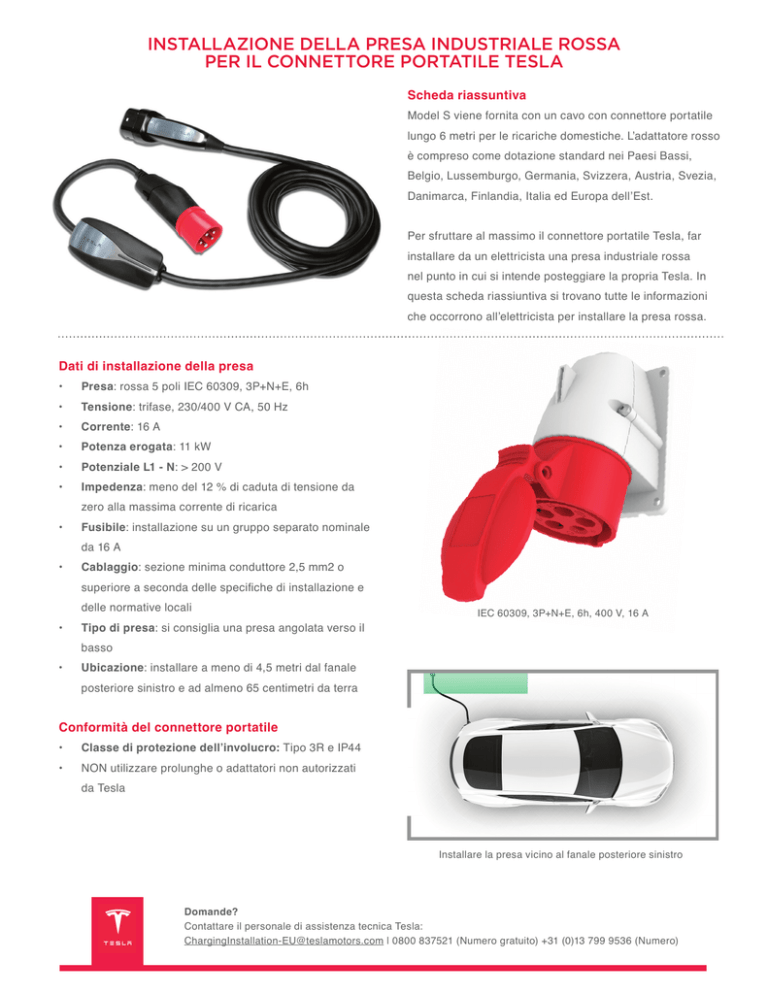

INSTALLAZIONE DELLA PRESA INDUSTRIALE ROSSA
PER IL CONNETTORE PORTATILE TESLA
Scheda riassuntiva
Model S viene fornita con un cavo con connettore portatile
lungo 6 metri per le ricariche domestiche. L’adattatore rosso
è compreso come dotazione standard nei Paesi Bassi,
Belgio, Lussemburgo, Germania, Svizzera, Austria, Svezia,
Danimarca, Finlandia, Italia ed Europa dell’Est.
Per sfruttare al massimo il connettore portatile Tesla, far
installare da un elettricista una presa industriale rossa
nel punto in cui si intende posteggiare la propria Tesla. In
questa scheda riassiuntiva si trovano tutte le informazioni
che occorrono all’elettricista per installare la presa rossa.
Dati di installazione della presa
•
Presa: rossa 5 poli IEC 60309, 3P+N+E, 6h
•
Tensione: trifase, 230/400 V CA, 50 Hz
•
Corrente: 16 A
•
Potenza erogata: 11 kW
•
Potenziale L1 - N: > 200 V
•
Impedenza: meno del 12 % di caduta di tensione da
zero alla massima corrente di ricarica
•
Fusibile: installazione su un gruppo separato nominale
da 16 A
•
Cablaggio: sezione minima conduttore 2,5 mm2 o
superiore a seconda delle specifiche di installazione e
delle normative locali
•
Tipo di presa: si consiglia una presa angolata verso il
IEC 60309, 3P+N+E, 6h, 400 V, 16 A
basso
•
Ubicazione: installare a meno di 4,5 metri dal fanale
posteriore sinistro e ad almeno 65 centimetri da terra
Conformità del connettore portatile
•
Classe di protezione dell’involucro: Tipo 3R e IP44
•
NON utilizzare prolunghe o adattatori non autorizzati
da Tesla
Installare la presa vicino al fanale posteriore sinistro
Domande?
Contattare il personale di assistenza tecnica Tesla:
[email protected] | 0800 837521 (Numero gratuito) +31 (0)13 799 9536 (Numero)
