03/06 - 0341117 - btsadv.com
Il controllo elettronico, collocato nel vano poste-

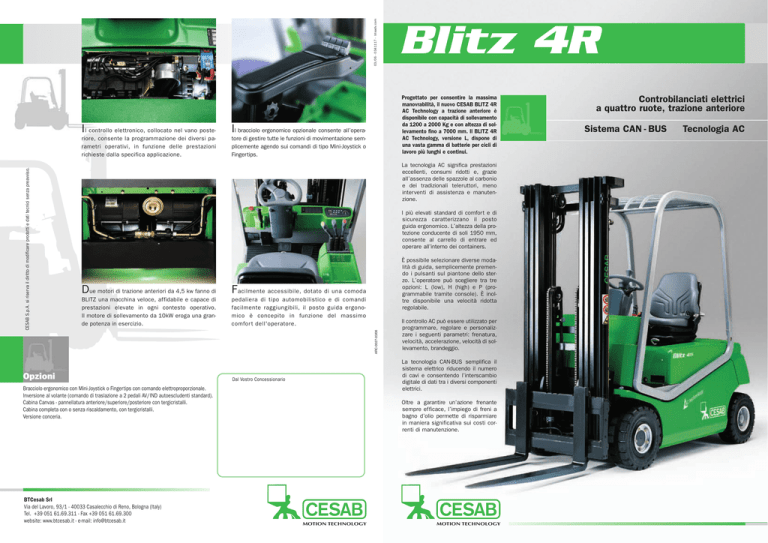

Progettato per consentire la massima
manovrabilità, il nuovo CESAB BLITZ 4R
AC Technology a trazione anteriore è
disponibile con capacità di sollevamento
da 1200 a 2000 Kg e con altezza di sollevamento fino a 7000 mm. Il BLITZ 4R
AC Technology, versione L, dispone di
una vasta gamma di batterie per cicli di
lavoro più lunghi e continui.
I
l bracciolo ergonomico opzionale consente all’operatore di gestire tutte le funzioni di movimentazione semplicemente agendo sui comandi di tipo Mini-Joystick o
Fingertips.
La tecnologia AC significa prestazioni
eccellenti, consumi ridotti e, grazie
all’assenza delle spazzole al carbonio
e dei tradizionali teleruttori, meno
interventi di assistenza e manutenzione.
I più elevati standard di comfort e di
sicurezza caratterizzano il posto
guida ergonomico. L’altezza della protezione conducente di soli 1950 mm,
consente al carrello di entrare ed
operare all’interno dei containers.
Due motori di trazione anteriori da 4,5 kw fanno di
F acilmente accessibile, dotato di una comoda
BLITZ una macchina veloce, affidabile e capace di
prestazioni elevate in ogni contesto operativo.
Il motore di sollevamento da 10kW eroga una grande potenza in esercizio.
pedaliera di tipo automobilistico e di comandi
facilmente raggiungibili, il posto guida ergonomico è concepito in funzione del massimo
comfor t dell'operatore.
Opzioni
Il controllo AC può essere utilizzato per
programmare, regolare e personalizzare i seguenti parametri: frenatura,
velocità, accelerazione, velocità di sollevamento, brandeggio.
La tecnologia CAN-BUS semplifica il
sistema elettrico riducendo il numero
di cavi e consentendo l’interscambio
digitale di dati tra i diversi componenti
elettrici.
Dal Vostro Concessionario
Bracciolo ergonomico con Mini-Joystick o Fingertips con comando elettroproporzionale.
Inversione al volante (comando di traslazione a 2 pedali AV/IND autoescludenti standard).
Cabina Canvas - pannellatura anteriore/superiore/posteriore con tergicristalli.
Cabina completa con o senza riscaldamento, con tergicristalli.
Versione conceria.
BTCesab Srl
Via del Lavoro, 93/1 - 40033 Casalecchio di Reno, Bologna (Italy)
Tel. +39 051 61.69.311 - Fax +39 051 61.69.300
website: www.btcesab.it - e-mail: [email protected]
È possibile selezionare diverse modalità di guida, semplicemente premendo i pulsanti sul piantone dello sterzo. L’operatore può scegliere tra tre
opzioni: L (low), H (high) e P (programmabile tramite console). È inoltre disponibile una velocità ridotta
regolabile.
ARC-0027-03/06
CESAB S.p.A. si riserva il diritto di modificare prodotti e dati tecnici senza preavviso.
riore, consente la programmazione dei diversi parametri operativi, in funzione delle prestazioni
richieste dalla specifica applicazione.
Blitz 4R
Oltre a garantire un’azione frenante
sempre efficace, l’impiego di freni a
bagno d’olio permette di risparmiare
in maniera significativa sui costi correnti di manutenzione.
MOTION TECHNOLOGY
MOTION TECHNOLOGY
Controbilanciati elettrici
a quattro ruote, trazione anteriore
Sistema CAN - BUS
Tecnologia AC
Blitz 4R
Caratteristiche
Pesi
2.1
2.2
2.3
Peso
Carico sugli assali con carico ant./post.
Carico sugli assali senza carico ant./post.
Ruote, Telaio
3.1
3.2
3.3
3.5
3.6
3.7
Gommatura: C=Cushion, SE=Superelastici, PN=Pneumatici, G=Gemellati
Dimensioni gommatura anteriore
Dimensioni gommatura posteriore
Ruote: numero ant./post. (x = motrice)
Carreggiata anteriore
b10 (mm)
Carreggiata posteriore
b11 (mm)
4.1
4.2
4.3
4.4
4.5
4.7
4.8
4.12
4.19
4.20
4.21
4.22
4.23
4.24
4.31
4.32
4.33
4.34
4.35
4.36
Brandeggio: avanti / indietro
Altezza minimo ingombro
Alzata libera
Corsa di sollevamento
Altezza massimo ingombro
Altezza protezione conducente
Altezza sedile
Altezza gancio
Lunghezza totale
Lunghezza incluso dorso forche
Larghezza totale
Dimensioni forche
Piastra porta forche DIN 15173, classe / tipo A, B
Larghezza piastra porta forche
Altezza libera sotto il montante, a carico
Altezza libera telaio al centro, a carico
Corridoio di stivaggio con pallet 1000 x 1200 inforc. 1200
Corridoio di stivaggio con pallet 800 x 1200 inforc. 800
Raggio di curvatura
Distanza di rotazione minima
5.1
5.2
5.3
5.5
5.6
5.7
5.8
5.9
5.10
Velocità di traslazione, con/senza carico
Velocità di sollevamento, con/senza carico
Velocità di discesa, con/senza carico
Sforzo al gancio, con/senza carico
Sforzo max. al gancio, con/senza carico (S2 5')
Pendenza superabile, con/senza carico (S2 30')
Pendenza max.superabile, con/senza carico (S2 5')
Tempo di accelerazione, con/senza carico
Freno di servizio: meccanico/ idraulico / elettrico / pneumatico
6.1
6.2
6.3
6.4
6.5
6.6
Motore di trazione, potenza (S2 60')
Motore di sollevamento, potenza (S3 15%)
Batteria secondo DIN 43531/35/36 A, B, C, NO
Tensione batteria / capacità nominale (K5)
Peso batteria
Consumo energia secondo ciclo VDI
Varie
Motore elettrico
Prestazioni
Casa costruttrice
Modello
Gruppo propulsore: elettrico (batteria), diesel, benzina, GPL
Guida: a mano, a piedi, in piedi, seduto
Portata
Baricentro
Distanza carico
Interasse
Dimensioni
VDI 2198
1.1
1.2
1.3
1.4
1.5
1.6
1.8
1.9
Q (kg)
c (mm)
x (mm)
y (mm)
kg
kg
kg
α / β(gradi)
h1 (mm)
h2 (mm)
h3 (mm)
h4 (mm)
h6 (mm)
h7 (mm)
h10 (mm)
l1 (mm)
l2 (mm)
b1/b2 (mm)
s/e/l (mm)
b3 (mm)
m1 (mm)
m2 (mm)
Ast (mm)
Ast (mm)
Wa (mm)
b13 (mm)
km/h
m/s
m/s
N
N
%
%
s
kW
kW
V/Ah
kg
kWh/h
CESAB
BLITZ 412
elettrico
seduto
1200
500
365.5 (a)
1290
2950
3675 / 475
1665 / 1285
CESAB
BLITZ 415
elettrico
seduto
1500
500
365.5 (a)
1290
3140
4150 / 490
1670 / 1470
CESAB
BLITZ 416
elettrico
seduto
1600
500
365.5 (a)
1400
3180
4300 / 480
1650 / 1530
CESAB
BLITZ 418
elettrico
seduto
1800
500
365.5
(a)
1400
3320
4600 / 520
1630 / 1690
CESAB
BLITZ 416L
elettrico
seduto
1600
500
365.5
(a)
1532
CESAB
BLITZ 418L
elettrico
seduto
1800
500
365.5
(a)
1532
3300
4330 / 570
1820 / 1480
3380
4650 / 530
1830 / 1550
CESAB
BLITZ 420
elettrico
seduto
2000
500
365.5
(a)
1532
3520
4940 / 580
1820 / 1700
C - SE - PN
C - SE - PN
C - SE - PN
C - SE
C - SE - PN
C - SE
C - SE
432x152 - 18x7-8 - 18x7-8 432x152 - 18x7-8 - 18x7-8 432x152 - 18x7-8 - 18x7-8 457x178 - 200/50-10 432x152 - 18x7-8 - 18x7-8 457x178 - 200/50-10 457x178 - 200/50-10
381x127 - 16x6-8 - 16x6-8 381x127 - 16x6-8 - 16x6-8 381x127 - 16x6-8 - 16x6-8 381x127 - 16x6-8 381x127 - 16x6-8 - 16x6-8 381x127 - 16x6-8
381x127 - 16x6-8
2x / 2
2x / 2
2x / 2
2x / 2
2x / 2
2x / 2
2x / 2
839 - 851 - 851
839 - 851 - 851
839 - 851 - 851
828 - 861
839 - 851 - 851
828 - 861
828 - 861
863 - 843 - 843
863 - 843 - 843
863 - 843 - 843
863 - 843
863 - 843 - 843
863 - 843
863 - 843
2°30' / 6°
2°30' / 6°
2°30' / 6°
2160
2160
2160
80
80
80
3170
3170
3170
3720
3720
3720
1950
1950
1950
888
888
888
630
630
630
2949 (a)
2994
(a)
3059
(a)
1949 (a)
1994
(a)
2059
(a)
990 - 1003 - 1003 / NO 990 - 1003 - 1003 / NO 990 - 1003 - 1003 / NO
35 x 100 x 1000
35 x 100 x 1000
35 x 100 x 1000
II A
II A
II A
900
900
900
100
100
100
90
90
90
3301
3341
3403
3496
3536
3599
1730
1770
1833
-------
2°30' / 6°
2°30' / 6°
2160
2160
80
80
3170
3170
3720
3720
1950
1950
888
888
630
630
3104
(a)
3191
(a)
2104
(a)
2191
(a)
1006 - 1066 / NO 990 - 1003 - 1003 / NO
35 x 120 x 1000
35 x 100 x 1000
II A
II A
900
900
100
100
90
90
3442
3524
3638
3721
1872
1955
-----
2°30' / 6°
2160
80
3170
3720
1950
888
630
3191
(a)
2191
(a)
1006 - 1066 / NO
35 x 120 x 1000
II A
900
100
90
3524
3721
1955
---
2°30' / 6°
2160
80
3170
3720
1950
888
630
3236
(a)
2236
(a)
1006 - 1066 / NO
35 x 120 x 1000
II A
900
100
90
3564
3761
1995
---
14.5 / 14.5
0.35 / 0.54
0.55 / 0.50
2900 / 3140
8760 / 9000
10 / 14.5
21 / 30
--idraulico
14.5 / 14.5
0.34 / 0.54
0.55 / 0.50
2840 / 3140
8700 / 9000
8.5 / 13.7
18 / 28
--idraulico
14.5 / 14.5
0.34 / 0.54
0.55 / 0.50
2820 / 3140
8680 / 9000
8.3 / 13.3
17.5 / 28
--idraulico
14.5 / 14.5
0.33 / 0.54
0.55 / 0.50
2780 / 3140
8640 / 9000
7.5 / 12.8
16 / 26.5
--idraulico
14.5 / 14.5
0.34 / 0.54
0.55 / 0.50
2820 / 3140
8680 / 9000
8 / 13
17 / 27
--idraulico
14.5 / 14.5
0.33 / 0.54
0.55 / 0.50
2780 / 3140
8640 / 9000
7.5 / 12.5
16 / 26
--idraulico
14.5 / 14.5
0.32 / 0.54
0.55 / 0.50
2740 / 3140
8620 / 9000
6.5 / 11.5
15 / 25
--idraulico
4.5 x 2
10
--48 / 420 - 500
775
---
4.5 x 2
10
--48 / 420 - 500
775
---
4.5 x 2
10
--48 / 525 - 625
920
---
4.5 x 2
10
--48 / 525 - 625
920
---
4.5 x 2
10
--48 / 630 - 750
1090
---
4.5 x 2
10
--48 / 630 - 750
1090
---
4.5 x 2
10
--48 / 630 - 750
1090
---
Caratteristiche dei montanti (1200 – 2000 Kg)
Montanti
mm
2 Montanti
2 Montanti ALT
h3
Corsa di sollevamento
2970 3170 3670 4170 4670
2840 3170 3670 4170
h1
Altezza minimo ingombro
2060 2160 2410 2660 2910
1990 2160 2410 2660
h2
Alzata libera
h4
Altezza massimo ingombro
α/β
Brandeggio: avanti / indietro
Montanti
mm
h3
Corsa di sollevamento
4320 4965 5565 6165 6570
4270 4470 4970 5570 6170 6570 6970
h1
Altezza minimo ingombro
2010 2260 2460 2710 2860
1990 2060 2260 2460 2710 2860 3010
h2
Alzata libera
h4
Altezza massimo ingombro
α/β
Brandeggio: avanti / indietro
80
80
80
80
80
3520 3720 4220 4720 5220
2°30 / 6°
1410 1580 1830 2080
3420 3750 4250 4750
2°30 / 6°
Caratteristiche dei montanti (1200 – 2000 Kg)
3 Montanti
3 Montanti ALT
8.1
8.2
8.3
8.4
8.5
Tipo di controllo
Pressione di lavoro per attrezzature
Quantità olio per attrezzature
Rumorosità all'orecchio del conducente
Gancio di traino / Tipo DIN
NOTE:
(a) +34 mm con traslatore laterale integrato
I dati si riferiscono alla versione con gommatura SE, se non diversamente indicato. Tutte le prestazioni indicate si riferiscono a carrello in perfetta efficienza, rodaggio terminato, ruote con mescole omologate, batteria in ottime condizioni di conservazione e di carica, con tensione a circuito chiuso pari alla nominale. Le prestazioni e le dimensioni menzionate sono nominali, pertanto soggette alle tolleranze d'uso.
bar
l/min
dB (A)
AC MOSFET
140
-------
AC MOSFET
140
-------
AC MOSFET
140
-------
AC MOSFET
140
-------
AC MOSFET
140
-------
AC MOSFET
140
-------
AC MOSFET
140
-------
0
0
0
0
4900 5570 6170 6820
2°30 / 6°
0
1410 1480 1680 1880 2130 2280 2430
7240
4850 5050 5550 6150 6750 7150 7550
2°30 / 6°
