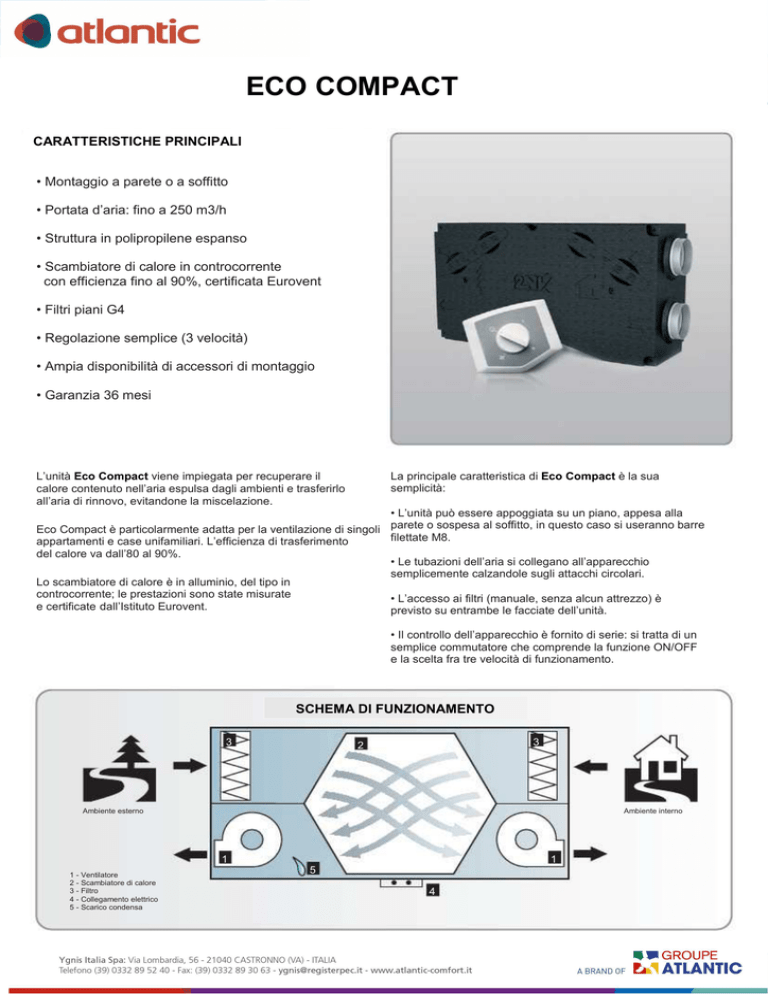

ECO COMPACT CARATTERISTICHE CARATTERISTICHE PRINCIPALI PRINCIPALI • Montaggio a parete o a soffitto • Portata d’aria: fino a 250 m3/h • Struttura in polipropilene espanso • Scambiatore di calore in controcorrente con efficienza fino al 90%, certificata Eurovent • Filtri piani G4 • Regolazione semplice (3 velocità) • Ampia disponibilità di accessori di montaggio • Garanzia 36 mesi La principale caratteristica di Eco Compact è la sua semplicità: L’unità Eco Compact viene impiegata per recuperare il calore contenuto nell’aria espulsa dagli ambienti e trasferirlo all’aria di rinnovo, evitandone la miscelazione. • L’unità può essere appoggiata su un piano, appesa alla Eco Compact è particolarmente adatta per la ventilazione di singoli parete o sospesa al soffitto, in questo caso si useranno barre filettate M8. appartamenti e case unifamiliari. L’efficienza di trasferimento del calore va dall’80 al 90%. • Le tubazioni dell’aria si collegano all’apparecchio semplicemente calzandole sugli attacchi circolari. Lo scambiatore di calore è in alluminio, del tipo in controcorrente; le prestazioni sono state misurate • L’accesso ai filtri (manuale, senza alcun attrezzo) è e certificate dall’Istituto Eurovent. previsto su entrambe le facciate dell’unità. • Il controllo dell’apparecchio è fornito di serie: si tratta di un semplice commutatore che comprende la funzione ON/OFF e la scelta fra tre velocità di funzionamento. SCHEMA DI FUNZIONAMENTO SCHEMA DI FUNZIONAMENTO 3 3 2 Ambiente esterno Ambiente interno 1 1 - Ventilatore 2 - Scambiatore di calore 3 - Filtro 4 - Collegamento elettrico 5 - Scarico condensa 4 1 5 4 SIRE modello VENUS HRV-30 DATI DI DI FUNZIONAMENTO FUNZIONAMENTO DATI Diagramma portata - pressione Pressione Statica (Pa) 350 300 250 200 150 1 - Velocità 1 2 - Velocità 2 3 - Velocità 3 3 2 100 1 50 50 0 100 150 200 250 300 Flusso dell'aria m3/h Efficienza di recupero calore Efficienza (%) Rendimento minimo, calcolato senza apporto di calore latente (condensazione di umidità). Con l'aggiunta di calore latente il rendimento può aumentare fino al 7-8%. Es. con temperatura esterna -5°C, interna 20°C con 50% di umidità: aumento 4% circa Il software di calcolo dello scambiatore, certificato Eurovent, è disponibile a richiesta. 90 80 0 50 100 150 200 250 300 Portata dell'aria m3/h Rumorosità a 3 metri di distanza Banda di frequenza 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz 15,1 22,7 37,5 33,5 37,8 30,6 22,6 9,7 Corrente A Protezione IP In ambiente (dB) Pressione sonora Lpa[dB(A)] 42,1 CARATTERISTICHE TECNICHE GENERALI Modello Fasi Tensione Volt HRV-30 1 230 Frequenza Hz 50 Potenza kW 0,13 0,6 20 N° Giri al minuto 2450 Portata Aria m3/h Peso kg 300 18 5 SIRE modello VENUS HRV-30 DIMENSIONI 1114 Ø9 20 20 125 15 550 265 Ø149 160 31 60 192,5 Ø 12 48,4 229,4 1000 207,8 26 1052 294 20 INSTALLAZIONE INSTALLAZIONE L’unità può essere appoggiata su un piano, appesa alla parete o sospesa al soffitto. In questo caso si useranno barre filettate M8. Prevedere un leggera pendenza per garantire l’uscita della condensa dall’apposito tubo di scarico. Rispettare la distanza indicata. Fissare saldamente l’unità per evitarne la caduta. 500 mm Non è consentita l’installazione all’esterno. Apparecchiatura adatta al trasferimento di aria priva di grassi, vapori chimici, impurità grossolane ed altri contaminanti. L’installazione dovrà prevedere spazio sufficiente all’accesso di personale per operazioni di pulizia, manutenzione ed eventuale smontaggio. Grado di protezione dell’unità completa ed installata in un sistema di condotti: IP20 6 SIRE VENUS HRV-30 modello COLLEGAMENTIELETTRICI ELETTRICI COLLEGAMENTI L N LV LR V1 V2 V3 PE L’unità di ventilazione Eco Compact viene fornita completa di scatola di derivazione per il collegamento alla rete elettrica ed all’unità di controllo. L+N+PE 230V/50hz Anche l’unità di controllo CP-SM-V4 viene fornita assieme all’unità, ma non collegata. Gli schemi elettrici pubblicati sui cataloghi sono solo indicativi. Attenersi sempre alla documentazione fornita assieme all’unità (etichette adesive o libretti allegati alla fornitura). 0 I II III 1 a-1 3 c-3 4 d-4 6 f-6 Pannello di comando CP-SM-V4 ACCESSORI ACCESSORI OPZIONALI OPZIONALI RISCALDATORI ELETTRICI SILENZIATORI FILTRI A TASCHE 7
