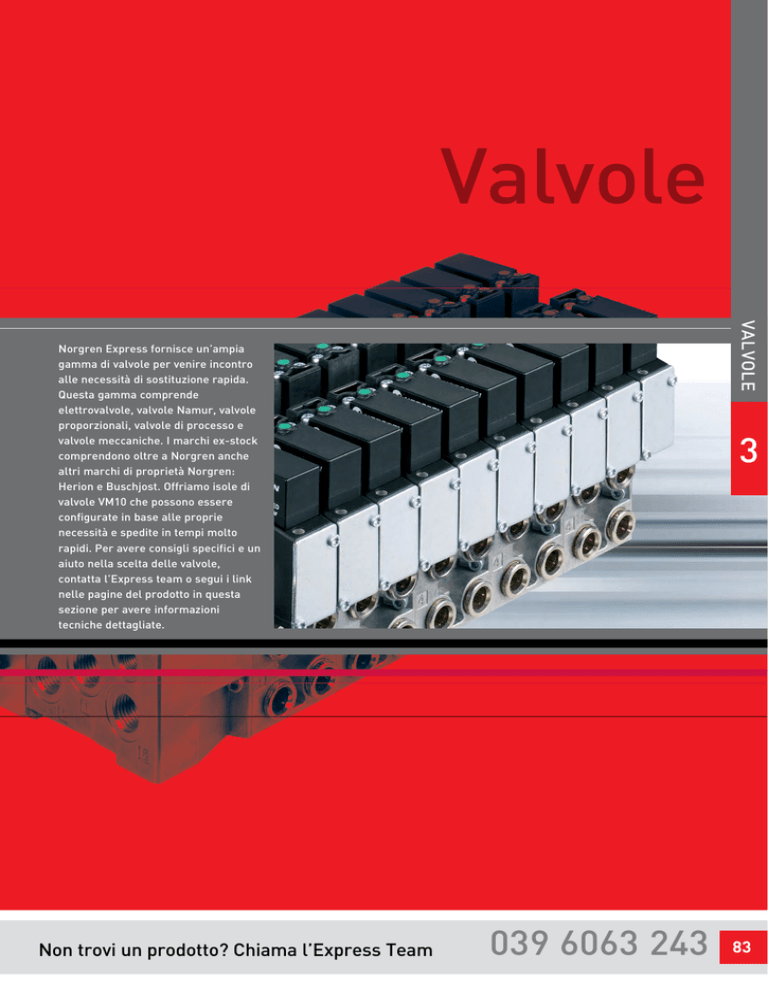

Norgren Express fornisce un’ampia
gamma di valvole per venire incontro
alle necessità di sostituzione rapida.
Questa gamma comprende
elettrovalvole, valvole Namur, valvole
proporzionali, valvole di processo e
valvole meccaniche. I marchi ex-stock
comprendono oltre a Norgren anche
altri marchi di proprietà Norgren:
Herion e Buschjost. Offriamo isole di
valvole VM10 che possono essere
configurate in base alle proprie
necessità e spedite in tempi molto
rapidi. Per avere consigli specifici e un
aiuto nella scelta delle valvole,
contatta l’Express team o segui i link
nelle pagine del prodotto in questa
sezione per avere informazioni
tecniche dettagliate.
Non trovi un prodotto? Chiama l’Express Team
3
039 6063 243
83
Guida rapida
valvola isola
VM10/VM15
VS18/VS26
2 x 3/2, 5/2 & 5/3
10 mm & 15 mm
2 x 2/2, 2 x 3/2, 5/2 &
5/3 valvole, ISO 15407-2
18 mm & 26 mm
Valvole
Pagina 88
Pagina 89
Valvole su base
V40/V41
V44/V45
ISOHSTAR
UM/22000
2 x 3/2, 5/2 & 5/3 Valvole
ISO 15407-1/VDMA 24 563
18 mm
2 x 3/2, 5/2 & 5/3 Valvole
ISO 15407-1/VDMA 24 563
26 mm
5/2 & 5/3
ISO #1 … ISO #3
5/2 & 5/3
ISO #4
3
Pagina 90
Pagina 94
Pagina 98
Pagina 101
VALVOLE IN LINEA E PER MANIFOLD
V60 ... 63
V50 … 53
EXCEL 22
EXCEL 32
80200
3/2, 5/2, 5/3 & 2 x 3/2
G1/8… G1/2
3/2, 5/2 & 5/3
G1/8… G1/2
3/2, NC
G1/8
2/2 & 3/2
G1/8, G1/4, interfaccia
3/2
G1/2… G1
Pagina 103
Pagina 106
Pagina 108
Pagina 109
Pagina 138
VALVOLE DI SICUREZZA
Unità di controllo
bimanuale
XSz Valvole di
sicurezza per presse
G1/8
3/2, G1/2… G2
Pagina 110
Pagina 139
Valvole ad azionamento manuale
Super X
VHLA
3/2, 5/2, 5/3
G1/8, G1/4
4/2, 4/3 APB
G1/4…G1/2
Pagina 111
84
Pagina 118
store.norgren.com/it
NORGREN EXPRESS – Ordini
Chiama 039-6063243
Guida rapida
Valvole proporzionali
VP10
VP50
VP51
G1/4
≤ 8 bar
G1/4
≤ 10 bar
G1/4
≤ 10 bar
Pagina 120
Pagina 121
NAMUR/Valvole per Industria di Processo
Buschjost 82400/82730
Click-on®
2/2
G1/4… G2
Buschjost 82530/82560
Buschjost 84720/84740
Buschjost 84500/84520
Buschjost 84660
Buschjost 85300
2/2
G1/4… G1/2
2/2
G1/2… G1
2/2
G1/2… G2
3/2
G1/4
2/2
G1/2… G1
Pagina 122
Pagina 123
Pagina 124
Pagina 125
Pagina 126
Pagina 127
Buschjost 85700
Herion 97100 Namur
Herion 97300 NAMUR
Herion 24011 NAMUR
Herion 95000
Herion 96000
2/2
G1/2… G1
3/2, 5/2, 5/3
G1/4
3/2 & 5/2
G1/4
3/2
G1/4, 1/4 NPT
2/2
G1/4
3/2
G1/4
Pagina 129
Pagina 128
Pagina 131
Pagina 133
Pagina 135
Valvole
Pagina 119
3
Pagina 136
Regolatori di flusso
T15
T1000 Unidirezionale
T1100 Bidirezionale
M/800
T20 & 0405
Ø 3… 12 mm PIF
M5, G1/8… G1/2
G1/8 & 1/4
G1/8… G1
M5, G1/8… G1/2
Pagina 143
Pagina 144
Pagina 145
Pagina 147
Pagina 148
Altre valvole
T60 Fusibili ad aria
T55 Non ritorno
G1/4… G1 1/2
M5, G1/8… G1/2
T51, T52, T53
Non ritorno
raccordi di blocco,
riduzione di pressione
e sensore pneumatico
Ø 4… 12 mm PIF
T70, S/511, S/513,
S/514 Scarico rapido
G1/8… G1/2
Ø 4… 12 mm PIF
G1/8… G1/2
Pagina 140
Pagina 141
Ordinare in qualunque momento,
facilmente, all’indirizzo
Pagina 142
Pagina 146
Pagina 149
store.norgren.com/it
85
Guida rapida
GAMME AGGIUNTIVE
T50 Valvole di non
ritorno
T65 Valvole selettrici
G1/8 & G1/4
Ø 4… 12mm PIF
S/636, M/637
Regolatori di flusso di
precisione
S/520 Valvole di non
ritorno
Connettori e cavi per
bobine
G1/8… G1/2
15mm, 22mm & 30mm
G1/8… G1/2
Valvole
Pagina 150
Pagina 150
Pagina 150
Pagina 151
PRODOTTI CLASSICI
Martonair s/666
Martonair S/1340
Martonair M/1700
Martonair M/21
Martonair M/1553
Enots Super X
G1/8
G1/4
G1/4, G1/2
M5
M5
G1/8, G1/4
3
Pagina 153
Martonair M/20000
G1/2
Pagina 154
Herion 26360,
80207
G1/4, G1/2
Pagina 159
86
Pagina 150
Pagina 155
Pagina 156
Herion 26230
Herion 26220
3/2, 5/2 & 5/3,
G1/4, G1/2
4/2, G1/8, G1/4
Pagina 160
store.norgren.com/it
Pagina 161
Pagina 157
Pagina 158
Pagina 162
NORGREN EXPRESS – Consegna
Norgren – un nome costruito sul successo
E’ probabile che Norgren abbia fama in tutto il mondo, ma non è
solo un nome, è più di una società. Infatti è costituita da molti nomi
come Martonair, Enots, Herion, Buschjost, Webber, Lintra, Excelon,
Olympian, Pneufit, Fleetfit e altri. Sono tutti marchi conosciuti per le loro
eccezionali qualità, prestazioni e affidabilità.
Sono tutti disponibili tramite Norgren Express, la perfetta fonte unica per
un’intera gamma di prodotti di questi famosi marchi, oltre, ovvviamente, a
migliaia di prodotti che portano il marchio stesso della Norgren.
Se stai cercando un modo facile per ottenere soluzioni pneumatiche e
di controllo dei fluidi di alta qualità e di elevata affidabilità, lo troverai in
Norgren Express.
Norgren – la casa di marchi affermati
ATTUATORI
VALVOLE
RACCORDI
TRATTAMENTO ARIA
Norgren, Martonair,
Norgren, Herion, Watson
Norgren, Pneufit, Enots,
Norgren, Olympian,
Lintra, Enots
Smith, Webber, Buschjost,
Fleetfit, PosiClik
Excelon, Puraire,
Ultraire
KIP, Kloehn, FAS, Walter
Pneumatik, Martonair
Chiama l’Express Team oggi stesso
o visita il sito norgren.com
Quando ne hai bisogno rapidamente.
ISOLE DI VALVOLE Serie VM10 & VM15
Valvole modulari 2x3/2, 5/2 e 5/3 con raccordi Push-in integrati –
Ø 3 mm, 4 mm, 6 mm, 8 mm, 10mm
Fieldbus, cablati multipolari o singolarmente
per una flessibilità di installazione
Portata elevata con valvola 10 mm (VM10)
e 15 mm (VM15)
Lunga durata fino a 100 milioni di cicli
Fino a 32 solenoidi (16 valvole) in un’unica isola
di valvole
Compatte e leggere
Raccordi ad innesto integrati
CARATTERISTICHE TECNICHE
Valvole
Fluido:
Polimero ingenierizzato per aumentare la robustezza e ridurre i pesi
1�
Aria compressa, filtrata a 40µm, lubrificata o non
La possibilità di avere fino a 32 solenoidi permette di ridurre il numero di isole di valvole
2�
lubrificata
necessarie
Operazione:
Valvola con bobina ad azionamento indiretto
Pressione di esercizio:
3
CARATTERISTICHE
3�
Il meccanismo a vite singola e di blocco a cerniera per fissare ogni valvola alla successiva
facilita l’aggiunta e la sostituzione di una singola valvola (senza tiranti)
4�
I raccordi ad innesto integrati riducono il tempo di installazione, le dimensioni dell’isola di
Max. 8 bar
valvole, il conteggio dei componenti ed eliminano eventuali perdite
Portata:
VM10
430 l/min
VM15
1000 l/min
5�
Ampia gamma di accessori
6�
Il montaggio con fori passanti permette di installare direttamente le isole di valvole
> 430 l/min per le valvole 10 mm e 1000 l/min per le valvole 15mm rappresentano il flusso
Tensione:
massimo per le loro dimensioni
24 V c.c., 12V c.c (optional)
> Cassetto bilanciato per utilizzare le valvole sia a pressione sia a vuoto
Temperatura ambiente:
> Il design testato della bobina e del pacchetto tenute assicura una lunga durata fino a 100
–5°C … +50°C
Consultare il nostro Servizio tecnico per applicazioni inferiori a +2°C
> La sottobase Pneumapole permette di scollegare rapidamente l’isola di valvole lasciando
Grado di protezione:
Cablaggio Singolo
milioni di cicli
IP40
tutti i tubi al loro posto
5
1
5
Multipolare & fieldbus IP65
Express PLUS
Per configurare
la tua isola
di valvole,
visita il sito
vi.norgren.com
2
6
PDF
88
CAD
3
Per maggiori informazioni
www.norgren.com/info/nec/it088
store.norgren.com/it
5
4
NORGREN EXPRESS – Assistenza
store.norgren.com/it
ISOLE DI VALVOLE PLUG-IN MINI ISO Serie VS18 & VS26
Valvole 2 x 2/2, 2 x 3/2, 5/2 e 5/3, ISO 15407-2 - Dimensioni 18 mm e 26 mm
Fieldbus multipolare o integrato per una
flessibilità di installazione
Field espandibili con aggiunte di singole stazioni
Tecnologia bobina doppia:
– Manicotto e bobina senza premistoppa per una
lunga durata
– Bobina a tenuta morbide per flusso elevato
Ampia gamma di accessori
UL e ATEX
PNP/NPN universale 24 V cc multipolare
Valvole
CARATTERISTICHE TECNICHE
Fluido:
Aria compressa, filtrata a 40 µm, lubrificata o non
lubrificata
Operazione:
Valvola con bobina ad azionamento indiretto
Pressione di esercizio:
3
Senza premistoppa - massimo 16 bar
Tenuta morbida - massimo 10 bar
Express PLUS
Express Links
Per configurare
la tua isola
di valvole,
visita il sito
vi.norgren.com
Se hai bisogno di...
Portata:
Valvole cablate singolarmente
su isole di valvole VS,
usa V40/41 e V44/45.
VS18
650 l/min
VS26
1350 l/min
Tensione:
24 V c.c., 115V c.a.
Temperatura ambiente:
Vedi pagine 90 & 94
–15°C … +50°C
Consultare il nostro Servizio tecnico per applicazioni inferiori a +2°C
Grado di protezione:
Multipolare & fieldbus IP65
Parti ricambio
Parti ricambio
VS18 - 24 V c.c., Pilotaggio Interno, Solo A Pressione
Modelli
FunzioneAzionamento
Tipo bobina
VS26 - 24 V c.c., Pilotaggio Interno, Solo A Pressione
Modelli
FunzioneAzionamento
Tipo bobina
VS18SE11DF313A VS18SF11DF313A
VS18SG11DF313A
VS18SA11DF313A
VS18SB11DF313A
VS18SC11DF313A
VS18S511DF313A
VS18S517DF313A
VS18S611DF313A
VS18S711DF313A
Tenuta morbida
Tenuta morbida
Tenuta morbida
Tenuta morbida
Tenuta morbida
Tenuta morbida
Tenuta morbida
Tenuta morbida
Tenuta morbida
Tenuta morbida
VS26SE11DF313A VS26SF11DF313A
VS26SG11DF313A
VS26SA11DF313A
VS26SB11DF313A
VS26SC11DF313A
VS26S511DF313A
VS26S517DF313A
VS26S611DF313A
VS26S711DF313A
Tenuta morbida
Tenuta morbida
Tenuta morbida
Tenuta morbida
Tenuta morbida
Tenuta morbida
Tenuta morbida
Tenuta morbida
Tenuta morbida
Tenuta morbida
2x 2/2 NC
2x 2/2 NO
2x 2/2 NO/NC
2x 3/2 NC
2x 3/2 NO
2x 3/2 NO/NC
5/2
5/2
5/3 APB
5/3 COE
Sol/Molla
Sol/Molla
Sol/Molla
Sol/Molla
Sol/Molla
Sol/Molla
Sol/Sol
Sol/Molla
Sol/Sol
Sol/Sol
Kit espansioni isole
2x 2/2 NC
2x 2/2 NO
2x 2/2 NO/NC
2x 3/2 NC
2x 3/2 NO
2x 3/2 NO/NC
5/2
5/2
5/3 APB
5/3 COE
Sol/Molla
Sol/Molla
Sol/Molla
Sol/Molla
Sol/Molla
Sol/Molla
Sol/Sol
Sol/Molla
Sol/Sol
Sol/Sol
Kit espansioni isole
VS18 - Comprende Sottobase, Pcb, Guarnizione & Viti Stazione Singola
Modeli
Connessioni 2 & 4
VS26 - Comprende Sottobase, Pcb, Guarnizione & Viti Stazione Singola
Modeli
Connessioni 2 & 4
VS1872004-6FF0
VS1872004-8FF0
VS1872004-AFF0
VS2672504-8GF0
VS2672504-YGF0
VS2672504-BGF0
6 mm PIF
8 mm PIF
G 1/8
Sono disponibili anche valvole metallo su metallo. Si prega di contattare il proprio
Express Team
8 mm PIF
10 mm PIF
G 1/4
Per maggiori informazioni
www.norgren.com/info/nec/it089
Non trovi un prodotto? Chiama l’Express Team
PDF
CAD
039 6063 243
89
Valvole a cassetto azionamento
elettrico e pneumatico Serie V40/V41
2 x 3/2, 5/2, 5/3 ISO 15407-1/VDMA 24563, Taglia 18 mm
Alte prestazioni, design compatto
Connessioni sul fondo
Sistema flessibile di sottobasi
Possibilità di sistemi multipressione
Ampia gamma di accessori
Doppia tecnologia a cassetto
V40 Tenuta metallo su metallo (lunga durata)
4
2
4
2
4
2
V41 Guarnizioni (alte portate)
Scarico convogliato della pressione di pilotaggio
e alimentazione interna
Connessioni laterali
CARATTERISTICHE TECNICHE
Fluido:
12
2
2
4
4
4
12
14
73,5
12
2
44,5
12
Aria compressa, filtrata a 40 µm, lubrificata o non
lubrificata
1
Funzionamento:
V40: Valvola a cassetto metallo su metallo, ad
azionamento elettrico o pneumatico
V41: Valvola a cassetto con guarnizioni, ad azionamento
elettrico o pneumatico
5
3
65
Ø 4,3
Y
17
3
120,5
Y
3,5
Valvole
Facile convertibilità dell’alimentazione da
interna ad esterna
Pressione d’esercizio:
*N x 19.1
Vedi tabella per singoli dettagli
Temperatura ambiente:
14
14
14
7,5
17
34
Da -15°C a +50°C per i modelli elettrici V40/V41 e i
modelli pneumatici V41
Da -15°C a +80°C per i modelli pneumatici V40
Consultare il nostro Servizio tecnico per applicazioni inferiori a +2°C
3,5
Modelli – Valvole con tenuta a guarnizioni (Serie V41)
Accessori
53,5
Valvole 2 x 3/2 - Valvole ad azionamento elettrico (tenuta con guarnizioni) Alimentazione interna
24 Vcc Comando manualeAzionamento
Taglia
Portata Pressione
Modello
(l/min)
d’esercizio (bar)
V415A11D-C313A V415B11D-C313A V415C11D-C313A Sol/Molla NC
Sol/Molla NA
Sol/Molla NA/NC
18 mm
18 mm
18 mm
610
610
610
2,5 … 10
2,5 … 10
2,5 … 10
Valvole 5/2 - Valvole ad azionamento elettrico (tenuta con guarnizioni) Alimentazione interna
24 Vcc Comando manualeAzionamento
Taglia
Portata Pressione
Modello
(l/min)
d’esercizio (bar)
V415513D-C313A V415517D-C313A V415511D-C313A PDF
90
Sol/Aria Molla
Sol/Molla
Sol/Sol
CAD
18 mm
18 mm
18 mm
650
650
650
1 … 10
2 … 10
2 … 10
Connessione
standard
V10027-D00
V10027-D00
V10027-D00
Connessione
standard
V10027-D00
V10027-D00
V10027-D00
Per maggiori informazioni
www.norgren.com/info/nec/it090
store.norgren.com/it
NORGREN EXPRESS – Ordini
Chiama 039-6063243
Valvole a cassetto azionamento elettrico e pneumatico Serie V40/V41
2 x 3/2, 5/2, 5/3 ISO 15407-1/VDMA 24563, Taglia 18 mm
Modelli – Valvole con tenuta a guarnizioni (Serie V41)
Accessori
Valvole 5/3 - Valvole ad azionamento elettrico (tenuta con guarnizioni) Alimentazione interna
24 Vcc Comando manualeAzionamento
Taglia
Portata Pressione
Modello
(l/min)
d’esercizio (bar)
V415611D-C313A V415711D-C313A V415811D-C313A Sol/Sol CC
Sol/Sol US
Sol/Sol UP
18 mm
18 mm
18 mm
680
680
680
2 … 10
2,5 … 10
2 … 10
Connessione
standard
V10027-D00
V10027-D00
V10027-D00
V415A33A-X0020 V415B33A-X0020 V415C33A-X0020 Aria/Molla NC
Aria/Molla NA
Aria/Molla NA/NC
18 mm
18 mm
18 mm
610
610
610
0 … 10
0 … 10
0 … 10
Valvole 5/2 - Valvole ad azionamento pneumatico (tenuta con guarnizioni)
ModelloAzionamento
Taglia
Portata (l/min)
Pressione
d’esercizio (bar)
V415537A-X0090 V415533A-X0090 -0,9 … 10
-0,9 … 10
Aria/Molla
Aria/Aria
18 mm
18 mm
650
650
Valvole 5/3 - Valvole ad azionamento pneumatico (tenuta con guarnizioni)
ModelloAzionamento
Taglia
Portata (l/min)
Pressione
d’esercizio (bar)
V415633A-X0020 V415733A-X0020 V415833A-X0020 -0,9 … 10
-0,9 … 10
-0,9 … 10
Aria/Aria CC
Aria/Aria US
Aria/Aria UP
18 mm
18 mm
18 mm
680
680
680
Valvole
Valvole 2 x 3/2- Valvole ad azionamento pneumatico (tenuta con guarnizioni) Alimentazione interna
ModelloAzionamento
Taglia
Portata Pressione
(l/min)
d’esercizio (bar)
3
CC = Centri Chiusi, US = Utilizzi in scarico, UP = Utilizzi in pressione
Express plus
Express Links
Express Links
Stai cercando valvole che
durino a lungo?
Connettori e cavi
Tubature...
Per una selezione completa
di connettori e cavi 15mm
DIN EN175301-803 Forma C,
vedi pagina 151
Per la nostra gamma
completa di tubature in
nylon, poliuretano e
saldate, vedi pagine
da 267 a 269
Allora scegli una versione senza premistoppa
che può aumentare la durata fino a quattro
volte. Vedi pagina 92
Ordinare in qualunque momento,
facilmente, all’indirizzo
store.norgren.com/it
91
Valvole a cassetto azionamento elettrico e pneumatico Serie V40/V41
2 x 3/2, 5/2, 5/3 ISO 15407-1/VDMA 24563, Taglia 18 mm
Accessori
Modelli – Valvole Metallo su metallo (Serie V40)
Valvole 5/2 - Valvole ad azionamento elettrico (a tenuta metallica) Alimentazione interna
24 Vcc Comando manualeAzionamento
Taglia
Portata Pressione
Modello
(l/min)
d’esercizio (bar)
V405513D-C313A V405516D-C313A V405511D-C313A Valvole
3
Sol/Aria Molla
Sol/Molla
Sol/Sol
18 mm
18 mm
18 mm
570
570
570
1 … 10
1,6 … 10
2 … 10
Valvole 5/3 - Valvole ad azionamento elettrico (a tenuta metallica) Alimentazione interna
24 Vcc Comando manualeAzionamento
Taglia
Portata Pressione
Modello
(l/min)
d’esercizio (bar)
V405611D-C313A V405711D-C313A V405811D-C313A Sol/Sol CC
Sol/Sol US
Sol/Sol UP
18 mm
18 mm
18 mm
610
610
610
2 … 10
2 … 10
2 … 10
Connessione
standard
V10027-D00
V10027-D00
V10027-D00
Connessione
standard
V10027-D00
V10027-D00
V10027-D00
CC = Centri Chiusi, US = Utilizzi in scarico, UP = Utilizzi in pressione
Valvole 5/2 - Valvole ad azionamento pneumatico (a tenuta metallica) ModelloAzionamento
Taglia
Portata (l/min)
Pressione
d’esercizio (bar)
V405537A-X0090 V405533A-X0020 V405533A-X0070 -0,9 … 16
-0,9 … 16
-0,9 … 16
Aria/Molla
Aria/Aria
Pneumatico prioritario
18 mm
18 mm
18 mm
570
570
570
BASI ED ACCESSORI
Modulo intermedio
Piastra di Piastra regolazione
Piastra regolazione
Piastra regolazione
alimentazione/scarico esclusione
pressione singola
pressione doppia
di flusso
V70429-A50 (G1/8)
V70430-K50 (Porta 1 chiusa) V70427-K51 (Conn. 1 reg.)
Binario DIN EN 50 022 Kit binario DIN
(1 metro)
V70427-K54 (Porte 2+4 reg.) V70428-K50 (Porte 3+5 reg.) V70435-A50 (G1/8)
V70427-K52 (Porte 2 reg.)
V70427-K53 (Porte 4 reg.)
Piastra di chiusura
Disco di separazione
Kit comando manuale
Piastra di transizione
per stazioni non
per sottobasi modulari
#18 mm – #26 mm
utilizzate
V10009-C00 (35 x 7,5 mm) V70531-KA0
V70400-K50
92
Piastra sandwich
con connessione
addizionale 1
store.norgren.com/it
V70422-K50 (Porte 1,3,5)
V70423-K50 (Porte 12 + 14)
V70532-K00
V70436-K00
NORGREN EXPRESS – Consegna
store.norgren.com/it
Valvole a cassetto azionamento elettrico e pneumatico Serie V40/V41
2 x 3/2, 5/2, 5/3 ISO 15407-1/VDMA 24563, Taglia 18 mm
BASI ED ACCESSORI
Accessori
Modelli
Base stazione singola
Modello
Raccordo
dritto
Raccordo
gomito
Silenziatore
V70401-A5B
C02250618
C02470618
T40C1800
Base stazione singola con connessioni laterali con pilotaggi – G 1/8
Accessori
Basi modulari e piastre terminali
Modello
Raccordo
dritto
Raccordo
gomito
Silenziatore
V70425-A5F
V70426-A5F
V70425-65F
V70426-65F
V70425-A5E
V70426-A5E
Sottobasi modulari Connessioni laterali senza pilotaggi – G1/8
Sottobasi modulari Connessioni laterali con pilotaggi – G1/8
Sottobasi modulari Connessioni laterali (PIF) senza pilotaggi – Ø6 mm
Sottobasi modulari Connessione laterale (PIF) con pilotaggi – Ø6 mm
Sottobasi modulari Connessioni sul fondo senza pilotaggi – G1/8
Sottobasi modulari Connessioni sul fondo con pilotaggi laterali – G1/8
C02470618
C02470618
–
–
C02470618
C02470618
–
–
–
–
–
–
V70432-A5F
Base modulare stazione doppia Connessioni laterali senza pilotaggi – G1/8
C02250618
C02470618
–
V70424-B5C
Kit piastre terminali Connessioni terminali – G
C02250828
C02470828
T40C2800
V70431-A5F
Kit testate terminali con 2 posti valvola senza pilotaggi – G1/4, G1/8
C02250618 (2 & 4)
V70402-A50
V70404-A50
V70406-A50
V70408-A50
V70410-A50
2 Sottobase lunghezza fissa Connessione inferiore – G1/8
4 Sottobase lunghezza fissa Connessione inferiore – G1/8
6 Sottobase lunghezza fissa Connessione inferiore – G1/8
8 Sottobase lunghezza fissa Connessione inferiore – G1/8
10 Sottobase lunghezza fissa Connessione inferiore – G1/8
Spedizione rapida - ordina oggi stesso allo
C02250618
C02250618
Inclusi 6mm
Inclusi 6mm
C02250618
C02250618
Valvole
Modelli
3
C02470618 (2 & 4)
T40C2800
C02250828 (1, 3 & 5) C02470828 (1, 3 & 5) –
C02250618
C02250618
C02250618
C02250618
C02250618
C02470618
C02470618
C02470618
C02470618
C02470618
T40C2800
T40C2800
T40C2800
T40C2800
T40C2800
039 6063 243
93
Valvole Mini ISO Serie V44/V45
2x3/2, 5/2, 5/3 Azionamento elettrico e pneumatico ISO15407-1/VDMA 24563 Taglia 26 mm
Design compatto ad alte prestazioni
Sistema di sottobasi flessibile.
Connessioni sul fondo
Possibilità di sistemi multipressione
Ampia gamma di accessori
Tecnologia a doppio cassetto
V44 cassetto a tenuta metallica (lunga durata)
4
2
4
2
4
2
V45 cassetto con guarnizioni (portate elevate)
Scarico convogliato della pressione di pilotaggio
e alimentazione interna
Facile convertibilità dell’alimentazione da
interna ad esterna
35
CARATTERISTICHE TECNICHE
Fluido:
12
12
2
2
2
Funzionamento:
4
4
4
14
12
90,5
12
lubrificata
55,5
Aria compressa filtrata a 40 µm, lubrificata e non
138
Y
1
5
V44: Valvola a cassetto metallo su metallo, ad
3
3
90
azionamento elettrico o pneumatico
V45: Valvola a cassetto con guarnizioni, ad azionamento
27
Valvole
3
Connessioni laterali
Sostituzione valvola con isola in pressione
Y
elettrico o pneumatico
*N x 27
Pressione d’esercizio:
Vedi tabella per singoli dettagli
14
14
14
Temperatura ambiente:
9,5
pneumatici V45
4,5
27
Da -15°C a +50°C per i modelli elettrici V44/V45 e i modelli
4,5
Da -15°C a +80°C per i modelli pneumatici V44
78
Consultare il nostro Servizio tecnico per applicazioni inferiori a +2°C
Modelli – Valvole con tenute a guarnizioni (Serie V45)
Accessori
Valvole 2x3/2 - Valvole ad azionamento elettrico (tenuta con guarnizioni), alimentazione interna
24 Vcc Comando manualeAzionamento
Taglia
Portata Pressione
Modello
(l/min)
d’esercizio (bar)
V45AA11D-C313A V45AB11D-C313A V45AC11D-C313A Sol/Molla NC
Sol/Molla NA
Sol/Molla NA/NC
26 mm
26 mm
26 mm
1100
1100
1000/1100
3...10
3...10
3...10
Valvole 5/2 - Valvole ad azionamento elettrico (tenuta con guarnizioni), alimentazione interna
24 Vcc Comando manualeAzionamento
Taglia
Portata Pressione
Modello
(l/min)
d’esercizio (bar)
V45A517D-C313A V45A511D-C313A PDF
94
Sol/Molla
Sol/Sol CAD
26 mm
26 mm
1200
1200
2...10
2...10
Connessione
standard
V10027-D00
V10027-D00
V10027-D00
Connessione
standard
V10027-D00
V10027-D00
Per maggiori informazioni
www.norgren.com/info/nec/it094
store.norgren.com/it
NORGREN EXPRESS – Assistenza
store.norgren.com/it
Valvole Mini ISO Serie V44/V45
2x3/2, 5/2, 5/3 Azionamento elettrico e pneumatico ISO15407-1/VDMA 24563 Taglia 26 mm
Modelli – Valvole con tenute a guarnizioni (Serie V45)
Accessori
Valvole 5/3- Valvole ad azionamento elettrico (tenuta con guarnizioni), alimentazione interna
24 Vcc Comando manualeAzionamento
Taglia
Portata Pressione
Modello
(l/min)
d’esercizio (bar)
V45A611D-C313A V45A711D-C313A V45A811D-C313A Sol/Sol CC
Sol/Sol US
Sol/Sol UP
26 mm
26 mm
26 mm
1150
1150
1150
2,5...10
2,5...10
2,5...10
V10027-D00
V10027-D00
V10027-D00
Pressione
d’esercizio (bar)
V45AA33A-X0020 V45AB33A-X0020
V45AC33A-X0020 0...10
0...10
0...10
26 mm
26 mm
26 mm
1100
1100
1000/1100
Valvole 5/2- Valvole ad azionamento pneumatico (tenuta con guarnizioni)
ModelloAzionamento
Taglia
Portata (l/min)
Pressione
d’esercizio (bar)
V45A537A-X0090 V45A533A-X0020 -0,9...10
-0,9...10
Aria/Molla
Aria/Aria
26 mm
26 mm
1200
1200
Valvole 5/3- Valvole ad azionamento pneumatico (tenuta con guarnizioni)
ModelloAzionamento
Taglia
Portata (l/min)
Pressione
d’esercizio (bar)
V45A633A-X0020 V45A733A-X0020 V45A833A-X0020 -0,9...10
-0,9...10
-0,9...10
Aria/Aria CC
Aria/Aria US
Aria/Aria UP
26 mm
26 mm
26 mm
1150
1150
1150
Valvole
Valvole 2 x 3/2 - Valvole ad azionamento pneumatico (tenuta con guarnizioni) ModelloAzionamento
Taglia
Portata (l/min)
Aria/Molla NC
Aria/Molla NA
Aria/Molla NA/NC
Connessione
standard
3
CC = Centri Chiusi, US = Utilizzi in scarico, UP = Utilizzi in pressione
Express plus
Express Links
Express Links
Stai cercando valvole che
durino a lungo?
Connettori e cavi
Tubature...
Per una selezione completa
di connettori e cavi 15mm
DIN EN175301-803 Forma C,
vedi pagina 151
Per la nostra gamma
completa di tubature in
nylon, poliuretano e
saldate, vedi pagine
da 267 a 269
Allora scegli una versione con tenute metallo
su metallo che può aumentare la durata fino a
quattro volte. Vedi pagina 92
Non trovi un prodotto? Chiama l’Express Team
039 6063 243
95
Valvole Mini ISO Serie V44/V45
2x3/2, 5/2, 5/3 Azionamento elettrico e pneumatico ISO15407-1/VDMA 24563 Taglia 26 mm
Modelli – Valvole con tenute metallo su metallo (Serie V44)
Accessori
Valvole 5/2 - Valvole ad azionamento elettrico (tenuta metallica), alimentazione interna
24 Vcc Comando manualeAzionamento
Taglia
Portata Pressione
Modello
(l/min)
d’esercizio (bar)
V44A513D-C313A V44A517D-C313A V44A511D-C313A Valvole
3
Sol/Aria Molla
Sol/Molla
Sol/Sol
26 mm
26 mm
26 mm
900
900
900
1...10
1,6...10
2...10
Valvole 5/3 - Valvole ad azionamento elettrico (tenuta metallica), alimentazione interna
24 Vcc Comando manualeAzionamento
Taglia
Portata Pressione
Modello
(l/min)
d’esercizio (bar)
V44A611D-C313A V44A711D-C313A V44A811D-C313A Sol/Sol CC
Sol/Sol US
Sol/Sol UP
26 mm
26 mm
26 mm
900
900
900
2...10
2,5...10
2...10
Connessione
standard
V10027-D00
V10027-D00
V10027-D00
Connessione
standard
V10027-D00
V10027-D00
V10027-D00
CC = Centri Chiusi, US = Utilizzi in scarico, UP = Utilizzi in pressione
Valvole 5/2 - Valvole ad azionamento elettrico (tenuta metallica), alimentazione interna
ModelloAzionamento
Taglia
Portata Pressione
(l/min)
d’esercizio (bar)
V44A537A-X0090 V44A533A-X0020 Aria/Molla
Aria/Aria
26 mm
26 mm
900
900
-0,9...16
0,9...16
BASI ED ACCESSORI
Modulo intermedio
Piastra di Piastra regolazione
Piastra regolazione
Piastra regolazione
alimentazione/scarico esclusione
pressione singola
pressione doppia
di flusso
V70529-BA0 (G1/4)
V70530-KA0 (Porta 1 chiusa) V70527-KA1 (Porte 1 reg.)
V70527-KA2 (Porte 2 reg.)
V70527-KA3 (Porte 4 reg.)
Binario DIN EN 50 022 Kit binario DIN
(1 metro)
V70527-KA4 (Porte 2+4 reg.) V70528-KA0 (Porte 3+5 reg.) V70535-BA0 (G1/4)
Piastra di chiusura
Disco di separazione
Kit comando manuale
Piastra di transizione
per stazioni non
per sottobasi modulari
#18 mm – #26 mm
utilizzate
V10009-C00 (35 x 7,5 mm) V70531-KA0
V70500-KA0
96
Piastra sandwich
con connessione
addizionale 1
store.norgren.com/it
V70522-K00 (Porte 1,3,5)
V70523-K00 (Porte 12+14)
V70532-K00
V70436-K00
NORGREN EXPRESS – Ordini
Chiama 039-6063243
Valvole Mini ISO Serie V44/V45
2x3/2, 5/2, 5/3 Azionamento elettrico e pneumatico ISO15407-1/VDMA 24563 Taglia 26 mm
BASI ED ACCESSORI
Accessori
Modelli
Base Singola
Modello
Raccordo
gomito
Silenziatore
C02250828
C02470828
T40C2800
Basi modulari e piastre terminali
Modello
Raccordo
dritto
Raccordo
gomito
Silenziatore
V70525-BAF
V70526-BAF
V70525-8AF
V70526-8AF
V70525-BAE
V70526-BAE
Sottobasi modulari Connessioni laterali senza pilotaggi – G1/4
Sottobasi modulari Connessioni laterali con pilotaggi – G1/4
Sottobasi modulari Connessioni laterali (PIF)senza pilotaggi – Ø8 mm
Sottobasi modulari Connessione laterale (PIF) con pilotaggi – Ø8 mm
Sottobasi modulari Connessione sul fondo (PIF) senza pilotaggi – G1/4
Sottobasi modulari Connessioni sul fondo con pilotaggi laterali – G1/4
C02470828
C02470828
–
–
C02470828
C02470828
–
–
–
–
–
–
V70254-CAC
Kit piastre terminali Connessioni terminali – G3/8
C02251038
C02471038
T40C3800
V70502-BA0
V70504-BA0
V70506-BA0
V70508-BA0
V70510-BA0
2 Sottobase lunghezza fissa Connessione inferiore – G1/4
4 Sottobase lunghezza fissa Connessione inferiore – G1/4
6 Sottobase lunghezza fissa Connessione inferiore – G1/4
8 Sottobase lunghezza fissa Connessione inferiore – G1/4
10 Sottobase lunghezza fissa Connessione inferiore – G1/4
C02470828
C02470828
C02470828
C02470828
C02470828
T40C3800
T40C3800
T40C3800
T40C3800
T40C3800
V70501-BAB
Base singola con conessioni laterali con pilotaggi – G1/4
Express Links
Express Links
Aria di scarico…
Connettori e cavi
Può essere rumorosa e
pericolosa per le orecchie.
Utilizzare sempre un
silenziatore.
Vedi pagina 275
Per una selezione completa
di connettori e cavi 15mm
DIN EN175301-803 Forma C,
vedi pagina 151
Ordinare in qualunque momento,
facilmente, all’indirizzo
C02250828
C02250828
Incluso 8mm
Incluso 8mm
C02250828
C02250828
C02250828
C02250828
C02250828
C02250828
C02250828
store.norgren.com/it
Valvole
Raccordo
dritto
3
97
ISOHSTAR Azionamento elettrico e pneumatico
Sottobasi 5/2 e 5/3, ISO #1-ISO #3
Cassetto e sede cassetto a tenuta metallica
con rivestimento speciale per una lunga durata
senza problemi
Sono disponibili regolatori di flusso integrali per
le taglie ISO #1 e ISO #2
Gli operatori elettrici a basso assorbimento sono
dotati di comando manuale di serie
Ampia gamma di sottobasi e accessori
CARATTERISTICHE TECNICHE
Fluido:
Aria compressa, filtrata, lubrificata, non lubrificata e secca
1
A
Massimo16 bar, vedi singole prestazioni
C
Caratteristiche portata:
D
ISO #1 1230 l/min, ISO #2 2450 l/min, ISO #3 4400 l/min
Temperatura ambiente:
Da -15°C a +50°C per modelli elettrici
E
Valvole
Pressione d’esercizio:
F
B
Da -15°C a +80°C per i modelli pneumatici
M
H
Express LINKS
G
3
J
Consultare il nostro Servizio tecnico per applicazioni inferiori a +2°C
Per valvole ISO #4…
K
O
Vedi gamma UM/22000
Vedi pagina 101
A
2
3
A
4
C
E
D
S
D
D
C
S
C
A
F
B
F
E
E
F
B
J
B
J
M
H
O
K
K
Dimensioni
Modelli Dim. A
B C D E F G H J K M O
ISO
SXE 9573-A... 1
SXE 9574-A... 2
SXE 9575-A... 3
Modelli Disegno
No.
153 144 65 33 7,5 M5 42 22 36 18 28 42 1
181 173 71 42 8 M6 55 22 48 24 38 53 1
207,5 197 72 43 11,5 M8 62,5 22 64 32 48 65,5 1
Dim. A B C D E F G H J K M Disegno
ISO No.
SXE 0573-A... 1
222 204 65 33 7,5 M5 42 22 36 18 28 2
SXE 9*73-A...
255 239 71 42 8 M6 55 22 48 24 38 2
SXE 0574-A... 2
SXE 9*74-A...
SXE 0575-A... 3
284 263 72 43 11,5 M8 62,5 22 64 32 48 2
SXE 9*75-A...
PDF
98
M
K
H
G
M
H
G
G
J
CAD
Modelli Dim. A
B C
D E F G H J K M O Disegno
ISO
No.
SXE 9573-Z... 1
SXE 9574-Z... 2
SXE 9575-Z... 3
Modelli 137,5 128 99,5 33 7,5 M5 42 30 36 18 28 42 3
157 147 107 42 8 M6 55 30 48 24 38 53 3
181 171 108,5 43 11,5 M8 62,5 30 64 32 48 65,5 3
Dim. A B C
D E F G H J K M Disegno
ISO
No.
SXE 0573-Z... 1
191 171,5 99,5 33 7,5 M5 42 30 36 18 28 4
SXE 9*73-Z...
208 189 107 42 8
M6 55 30 48 24 38 4
SXE 0574-Z... 2
SXE 9*74-Z...
SXE 0575-Z... 3
181 171 108,5 43 11,5 M8 62,5 30 64 32 48 4
SXE 9*75-Z...
Per maggiori informazioni
www.norgren.com/info/nec/it098
store.norgren.com/it
NORGREN EXPRESS – Consegna
store.norgren.com/it
ISOHstar Azionamento elettrico e pneumatico
Sottobasi 5/2 e 5/3, ISO #1-ISO #3
Modelli – bobina 22mm, Standard Industriale
Accessori
Pressione di esercizioDisegno
(bar)
No.
SXE9573-A81-00/13J
SXE9574-A81-00/13J
SXE9575-A71-00/13J
SXE9573-A80-00/13J
SXE9574-A80-00/13J
SXE9575-A70-00/13J
SXE0573-A60-00/13J
SXE0574-A60-00/13J
SXE0575-A50-00/13J
1,8..10
1,8..10
1,8..10
1..10
1..10
1..10
2..10
2..10
2..10
1
1
1
1
1
1
2
2
2
SXE9573-A81-00/19J SXE9574-A81-00/19J SXE9575-A71-00/19J
SXE9573-A80-00/19J SXE9574-A80-00/19J SXE9575-A70-00/19J SXE0573-A60-00/19J SXE0574-A60-00/19J SXE0575-A50-00/19J Sol/Molla
Sol/Molla
Sol/Molla
Sol/Aria Molla
Sol/Aria Molla
Sol/Aria Molla
Sol/Sol
Sol/Sol
Sol/Sol
ISO 1
ISO 2
ISO 3
ISO 1
ISO 2
ISO 3
ISO 1
ISO 2
ISO 3
1230
2450
4400
1230
2450
4400
1230
2450
4400
VALVOLE 5/3 - AZIONATE A SOLENOIDE, PILOTAGGIO INTERNO
24CC Bloccabile M/O
220 CA Bloccabile M/OAzionamento Dimen- Portata
Modelli
Modelli
sioni (l/min)
Connessione
standard
Connessione
standard
Pressione di esercizioDisegno
(bar)
M/P19063
M/P19063
M/P19063
M/P19063
M/P19063
M/P19063
M/P19063
M/P19063
M/P19063
No.
Valvole
VALVOLE 5/2 - AZIONATE A SOLENOIDE, PILOTAGGIO INTERNO
24CC Bloccabile M/O
220 CA Bloccabile M/OAzionamento Dimen- Portata
Modelli
Modelli
sioni (l/min)
3
SXE9673-A60-00/13J
SXE9674-A60-00/13J
SXE9675-A50-00/13J
SXE9773-A60-00/13J
SXE9774-A60-00/13J
SXE9775-A50-00/13J
SXE9873-A60-00/13J
SXE9874-A60-00/13J
SXE9875-A50-00/13J
SXE9673-A60-00/19J SXE9674-A60-00/19J SXE9675-A50-00/19J
SXE9773-A60-00/19J SXE9774-A60-00/19J SXE9775-A50-00/19J SXE9873-A60-00/19J SXE9874-A60-00/19J SXE9875-A50-00/19J Sol/Sol APB
Sol/Sol APB
Sol/Sol APB
Sol/Sol COE
Sol/Sol COE
Sol/Sol COE
Sol/Sol COP
Sol/Sol COP
Sol/Sol COP
ISO 1
ISO 2
ISO 3
ISO 1
ISO 2
ISO 3
ISO 1
ISO 2
ISO 3
1230
2450
4400
1230
2450
4400
1230
2450
4400
2..10
2..10
2..10
2..10
2..10
2..10
2..10
2..10
2..10
2
2
2
2
2
2
2
2
2
M/P19063
M/P19063
M/P19063
M/P19063
M/P19063
M/P19063
M/P19063
M/P19063
M/P19063
APB = Tutte le porte bloccate, COE= Scarico centrale aperto, COP= Pressione centrale aperta.
Nota: ISO 1 e 2 con regolatori di flusso integrati
Modelli – Bobina 30mm, CNOMO
VALVOLE 5/2 - AZIONATE A SOLENOIDE, PILOTAGGIO INTERNO
24CC Solo a pressione M/O 220 CA solo a pressione M/OAzionamento Dimen- Portata
Modelli
Modelli
sioni (l/min)
Pressione di esercizioDisegno
(bar)
No.
SXE9573-Z71-81/33N
SXE9574-Z71-81/33N
SXE9575-Z71-81/33N
SXE9573-Z70-81/33N
SXE9574-Z70-81/33N
SXE9575-Z70-81/33N
SXE0573-Z50-81/33N
SXE0574-Z50-81/33N
SXE0575-Z50-81/33N
1,8..16
1,8..16
1,8..16
1..16
1..16
1..16
2..16
2..16
2..16
3
3
3
3
3
3
4
4
4
SXE9573-Z71-81/89N SXE9574-Z71-81/89N SXE9575-Z71-81/89N
SXE9573-Z70-81/89N SXE9574-Z70-81/89N SXE9575-Z70-81/89N SXE0573-Z50-81/89N SXE0574-Z50-81/89N SXE0575-Z50-81/89N Sol/Molla
Sol/Molla
Sol/Molla
Sol/Aria Molla
Sol/Aria Molla
Sol/Aria Molla
Sol/Sol
Sol/Sol
Sol/Sol
ISO 1
ISO 2
ISO 3
ISO 1
ISO 2
ISO 3
ISO 1
ISO 2
ISO 3
1230
2450
4400
1230
2450
4400
1230
2450
4400
Connessione
standard
M/P15737
M/P15737
M/P15737
M/P15737
M/P15737
M/P15737
M/P15737
M/P15737
M/P15737
Sono disponibili altri modelli, tensioni e meccanismi manuali. Si prega di contattare il proprio Express Team.
Spedizione rapida - ordina oggi stesso allo
039 6063 243
99
ISOHstar Azionamento elettrico e pneumatico
Sottobasi 5/2 e 5/3, ISO #1-ISO #3
Modelli – Bobina 30 mm, CNOMO
Accessori
Valvole
VALVOLE 5/3 - AZIONATE A SOLENOIDE, PILOTAGGIO INTERNO
24 CC Solo a pressione M/O 220 CA Solo a pressione M/OAzionamento Dimen- Portata
Modelli
Modelli
sioni (l/min)
Pressione di esercizioDisegno
(bar)
No.
SXE9673-Z50-81/33N
SXE9674-Z50-81/33N
SXE9675-Z50-81/33N
SXE9773-Z50-81/33N
SXE9774-Z50-81/33N
SXE9775-Z50-81/33N
SXE9873-Z50-81/33N
SXE9874-Z50-81/33N
SXE9875-Z50-81/33N
2..16
2..16
2..16
2..16
2..16
2..16
2..16
2..16
2..16
4
4
4
4
4
4
4
4
4
SXE9673-Z50-81/89N
SXE9674-Z50-81/89N SXE9675-Z50-81/89N
SXE9773-Z50-81/89N SXE9774-Z50-81/89N SXE9775-Z50-81/89N SXE9873-Z50-81/89N SXE9874-Z50-81/89N SXE9875-Z50-81/89N Sol/Sol APB
Sol/Sol APB
Sol/Sol APB
Sol/Sol COE
Sol/Sol COE
Sol/Sol COE
Sol/Sol COP
Sol/Sol COP
Sol/Sol COP
ISO 1
ISO 2
ISO 3
ISO 1
ISO 2
ISO 3
ISO 1
ISO 2
ISO 3
1230
2450
4400
1230
2450
4400
1230
2450
4400
Connessione
standard
M/P15737
M/P15737
M/P15737
M/P15737
M/P15737
M/P15737
M/P15737
M/P15737
M/P15737
CC = Centri Chiusi, US = Utilizzi in scarico, UP = Utilizzi in pressione
Codici tensione e bobine di ricambio per modelli 10 bar
3
Tensione
Bobina 22mm con interfaccia connettore Bobina 22 mm con interfaccia connettore secondo lo Standard Industriale
conforme a DIN 43 650, tabella B
Modelli
Codice Spunto/regime
Modelli
Codice Spunto/regime
24 V d.c.
QM/48/13J/21 13J 220/240 V a.c. 50/60 Hz QM/48/19J/21 19J 2 W
9/5 VA
V10626-A13L
V10626-A19L
13L 19L 2 W
9/5 VA
Bobina 30 mm con interfaccia connettore
conforme a DIN 43 650, tabella A
Modelli
Codice Spunto/regime
V10633-A23N
V10633-A29N
23N 29N 1,5 W 3/2 VA
Sono disponibili altre tensioni, si prega di contattare il proprio Express Team
Codici tensioni e bobine di ricambio
per modelli 16 bar (CNOMO)
Tensione
Express Links
Aria di scarico…
Bobina 30 mm con interfaccia connettore
conforme a DIN 43 650, tabella A
Modelli
Codice Spunto/regime
24 V d.c. V10633-A33N
220/240 V a.c. 50/60 Hz V10633-A89N
33N 89N Può essere rumorosa e
pericolosa per le orecchie.
Utilizzare sempre un
silenziatore.
Vedi pagina 275
4W
10/8 VA
Sono disponibili altre tensioni, si prega di contattare il proprio Express Team
Modelli – Azionamento Pneumatico
valvolve 5/2
ModelloAzionamento Taglia Portata (l/min)
Pressione
d’esercizio (bar)
SXP9573-180-00 SXP9574-180-00 SXP9575-170-00 SXP0573-180-00 SXP0574-180-00 SXP0575-170-00 -0,9..16
-0,9..16
-0,9..16
-0,9..16
-0,9..16
-0,9..16
Aria/Molla
Aria/Molla
Aria/Molla
Aria/Aria
Aria/Aria
Aria/Aria
ISO 1
ISO 2
ISO 3
ISO 1
ISO 2
ISO 3
1230
2450
4400
1230
2450
4400
Nota: ISO 1 e ISO 2 con regolatori di flusso integrati.
CC = Centri Chiusi, US = Utilizzi in scarico, UP = Utilizzi in pressione
100
store.norgren.com/it
valvolve 5/3
ModelloAzionamento Taglia Portata (l/min)
Pressione
d’esercizio (bar)
SXP9673-180-00 SXP9674-180-00 SXP9675-170-00 SXP9773-180-00 SXP9774-180-00 SXP9775-170-00 SXP9873-180-00 SXP9874-180-00 SXP9875-170-00 -0,9..16
-0,9..16
-0,9..16
-0,9..16
-0,9..16
-0,9..16
-0,9..16
-0,9..16
-0,9..16
Aria/Aria CC
Aria/Aria CC
Aria/Aria CC
Aria/Aria US
Aria/Aria US
Aria/Aria US
Aria/Aria UP
Aria/Aria UP
Aria/Aria UP
ISO 1
ISO 2
ISO 3
ISO 1
ISO 2
ISO 3
ISO 1
ISO 2
ISO 3
1230
2450
4400
1230
2450
4400
1230
2450
4400
NORGREN EXPRESS – Assistenza
store.norgren.com/it
ISOHstar Azionamento elettrico e pneumatico
Sottobasi 5/2 e 5/3, ISO #4
Modelli – UM/22000, ISO #4
Accessori
Valvole ad azionamento elettrico
24 Vcc Comando manuale
220 Vca Comando manualeAzionamento
Taglia
Modello
Modello
Portata
(l/min)
Connessione
Pressione d’esercizio standard
(bar)
UM/22456/172/61/13J
UM/22456/123/61/13J
UM/22456/6123/61/13J
ISO 4
ISO 4
ISO 4
5660
5660
5490
2,5..10
2..10
2,8..10
VALVOLE AD AZIONAMENTO PNEUMATICO
ModelliAzionamento
Taglia
Portata
(l/min)
Pressione di
esercizio (bar)
UM/22456/40 UM/22456/3 UM/22456/63
UM/22466/63 ISO 4
ISO 4
ISO 4
ISO 4
5660
5660
5490
5660
-0,9..16
-0,9..16
-0,9..16
-0,9..16
UM/22456/172/61/19J UM/22456/123/61/19J UM/22456/6123/61/19J
5/2 Sol/Aria Molla
5/2 Sol/Sol
5/3 Sol/Sol CC
Valvole
5/2 Aria/Molla
5/2 Aria/Aria
5/3 Aria/Aria APB
5/3 Aria/Aria COE
M/P19063
M/P19063
M/P19063
3
CC = Centri Chiusi, US = Utilizzi in scarico.
Valvole a bobina ad azionamento elettrico e pneumatico ISOHstar E UM/22000
Sottobase 5/2 e 5/3, da ISO#1 a ISO#4
BASI E ACCESSORI
Modelli
Accessori
SOTTOBASI VDMA 24345
Connessioni laterali
Modello
Taglia
M/P19126
M/P19132
M/P19138
M/P19144
ISO 1
ISO 2
ISO 3
ISO 4
Raccordo
Raccordo
dritto
gomito
C02250828
C02251038
C02251248
–
Non trovi un prodotto? Chiama l’Express Team
C02470828
C02471038
C02471248
–
Silenziatore
T40C2800
T40C3800
T40C4800
T40C6800
039 6063 243
101
Valvole a bobina ad azionamento elettrico e pneumatico ISOHstar E UM/22000
Sottobase 5/2 e 5/3, da ISO#1 a ISO#4
BASI E ACCESSORI
Modelli
Accessori
Base modulareterminali
Modello
Modello
Valvole
3
Taglia
Raccordo
Raccordo
Silenziatore
dritto
gomito
Dischi di separazione
Tappi
CQM/22152/3/21
CQM/22253/3/21
CQM/22354/3/21
CQM/22456/3/21
ISO 1
ISO 2
ISO 3
ISO 4
C02250828
C02251038
C02251248
–
C02470828
C02471038
C02471248
–
–
–
–
–
FP 8382
FP 8482
FP 8582
–
–
–
–
–
CQM/22152/3/22
CQM/22253/3/22
CQM/22354/3/22
CQM/22456/3/22
ISO 1
ISO 2
ISO 3
ISO 4
C02251038
C02251248
–
–
C02471038
C02471248
–
–
T40C3800
T40C4800
T40C8800
T40C8800
–
–
–
–
160050038
160050048
160050088
160050088
Dischi di separazione
Tappi
Basi universali alternative
Base modulareterminali
Lato e sul basso
Connessione laterali
Modello
Modello
Taglia
Raccordo
Raccordo
Silenziatore
dritto
gomito
CQM/22152/3/27
CQM/22253/3/27
ISO 1
ISO 2
C02250828
C02251038
C02470828
C02471038
–
–
M/P43173
M/P43174
–
–
CQM/22152/3/31
CQM/22253/3/31
ISO 1
ISO 2
C02251038
C02251248
C02471038
C02471248
T40C3800
T40C4800
–
–
160050038
160050048
Accessori
102
Taglia
Regolatore di pressione
Regolatore di pressione
Regolatore di pressione
Conn. 1 reg.
Conn. 2 reg.
Conn. 4 reg.
Doppio regolatore
di pressione
Conn. 2 + 4 reg.
ISO #1 ISO #2 ISO #3 V71012-KB4
V71012-KC4
V71012-KD4
V71010-KB1 V71010-KC1 V71010-KD1 store.norgren.com/it
V71012-KB2 V71012-KC2 V71012-KD2 V71012-KB3 V71012-KC3 V71012-KD3 NORGREN EXPRESS – Ordini
Chiama 039-6063243
Valvole in linea Serie V60 ... 63
Azionamento elettrico e pneumatico 3/2, 5/2, 5/3 & 2 x 3/2
Portata elevata
Basso consumo di energia (2 W)
CARATTERISTICHE TECNICHE
Fluido:
Aria compressa, filtrata a 50 µm, lubrificata o non
Pressione di esercizio:
massimo 8 bar, vedi le singole tabelle
Portata:
Materiali
500 – 4200 l/min
Tensione:
Corpo/sottobase:
Valvole
4V c.c., 200 V c.a. (sono disponibili altre opzioni)
Alluminio
Temperatura ambiente e del mezzo:
Tenute a guarnizione:
–10°C … +50°C
NBR/Acciaio inossidabile
Consultare il nostro Servizio tecnico per applicazioni inferiori a +2°C
Molle:
Acciaio inossidabile
Accessori
Modelli – Valvole 3/2
BOBINA 22 MM AZIONATA A SOLENOIDE, PILOTAGGIO INTERNO, STANDARD INDUSTRIALE Raccordo
24 DC 220 AC Azionamento Conne- Portata Pressione di Disegno dritto
Pulsante manualePulsante manuale
ssione (l/min) esercizio (bar) No.
Raccordo
Silenziatore
gomito
Connessione
standard
V60A413A-A313J V61B413A-A313J V62C413A-A313J V63D413A-A313J V60A417A-A313J V61B417A-A313J V62C417A-A313J V63D417A-A313J V60A411A-A313J V61B411A-A313J V62C411A-A313J V63D411A-A313J C02470618
C02470828
C02471038
C02471248
C02470618
C02470828
C02471038
C02471248
C02470618
C02470828
C02471038
C02471248
M/P19063
M/P19063
M/P19063
M/P19063
M/P19063
M/P19063
M/P19063
M/P19063
M/P19063
M/P19063
M/P19063
M/P19063
V60A413A-A319J V61B413A-A319J V62C413A-A319J V63D413A-A319J V60A417A-A319J V61B417A-A319J
V62C417A-A319J V63D417A-A319J V60A411A-A319J V61B411A-A319J V62C411A-A319J V63D411A-A319J Sol/Aria Molla
Sol/Aria Molla
Sol/Aria Molla
Sol/Aria Molla
Sol/Molla
Sol/Molla
Sol/Molla
Sol/Molla
Sol/Sol
Sol/Sol
Sol/Sol
Sol/Sol
G1/8 G1/4 G3/8 G1/2 G1/8 G1/4 G3/8 G1/2 G1/8 G1/4 G3/8 G1/2 750
1300
2600
4200
750
1300
2600
4200
750
1300
2600
4200
2 ... 8 2 ... 8 2 ... 8 2 ... 8 2 ... 8 2 ... 8 2 ... 8
2 ... 8 1,5 ... 8
1,5 ... 8 1,5 ... 8 1,5 ... 8
1
1
1
4
2
2
2
5
3
3
3
6
C02250618
C02250828
C02251038
C02251248
C02250618
C02250828
C02251038
C02251248
C02250618
C02250828
C02251038
C02251248
T40C1800
T40C2800
T40C3800
T40C4800
T40C1800
T40C2800
T40C3800
T40C4800
T40C1800
T40C2800
T40C3800
T40C4800
3
Note: Per ordinare modelli con bobina DIN EN 175301.803 (DIN 43650 forma B) sostituire J a L. Pilot actuated versions also available.
M
M
Q
2
46
P
17
20
21
27,4
34,5
43
–
–
–
3,2
3,2
4,5
3,2
3,2
4,5
3,2
3,2
4,5
E
6,5
6,5
8
6,5
6,5
8
6,5
6,5
8
F
17
20
28
17
20
28
17
20
28
H
22
25
34
22
25
34
22
25
34
KL
28
28
44
28
28
44
28
28
44
–
–
–
–
–
–
160
179
194
M
114
132,5
145
125
147
166
–
–
–
N
25
32
12
25
32
26
25
32
12
O
25
31
36
35,9
45,5
58
–
–
–
P
4,5
4,5
4,5
4,5
4,5
4,5
4,5
4,5
4,5
Q
18
24
26
18
24
26
18
24
26
R
26
26
36
26
26
36
26
26
36
35
S
35
40
55
35
40
55
35
40
55
46
36
ø7
2
www.norgren.com/info/nec/it103
Ordinare in qualunque momento,
facilmente, all’indirizzo
23
20,5
6
12
Incorporating
65
F
H
0
1
H
F
35
46
54
35
46
54
35
46
54
D
18,5
33,5
~ 197
26
H
F
V60
V61
V62
V60
V61
V62
V60
V61
V62
B
5.5
75
108
26
~ 190
E
12
1
18,5
108
E
D
10/12
Ø 5,5
75
D
Dis. No. TipoA
1
1
1
2
2
2
3
3
3
1
0
D
1 (3)
(1) 3
0
1
B
E
Dimensioni
3
23
1
A
A
Incorporating
65
3
23
R
S
17,5
1
2
12
26
3
B
12/10
37,8
A
10
K
K
12
1(3)
7
2
S
R
R
S
12
K
(1)3
36
46
36
ø7
2
12
5
35
4
N
65
O
P
26
P
38
2
Q
L
3
N
17,5
2
37,8
O
Q
35
N
1
3
Ø 5,5
75
1
10/12
18,5
108
~ 219
PDF
CAD
store.norgren.com/it
103
Valvole in linea Serie v60 … 63
Azionamento elettrico e pneumatico 3/2, 5/2, 5/3 & 2 x 3/2
Modelli – Valvole 2 x 3/2
BOBINA 22 MM, AZIONATE A SOLENOIDE, PILOTAGGIO INTERNO, STANDARD INDUSTRIALE Raccordo
24 DC 220 AC Azionamento Conne- Portata Pressione di Disegno dritto
Pulsante manualePulsante manuale
ssione (l/min) esercizio (bar) No.
Raccordo
Silenziatore
gomito
Connessione
standard
V60AA11A-A313J V61BA11A-A313J V62CA11A-A313J C02470618
C02470828
C02471038
M/P19063
M/P19063
M/P19063
V60AA11A-A319J Sol/Molla NC
V61BA11A-A319J Sol/Molla NC
V62CA11A-A319J Sol/Molla NC
G1/8 500
G1/4 950
G3/8 1900
2 ... 8 2 ... 8 2 ... 8
7
7
7
C02250618
C02250828
C02251038
T40C1800 T40C2800
T40C3800
7
L
Q
N
Dimensioni
P
4
22
25
34
28
28
44
175
199
218
–
–
–
25
32
12
P
–
–
–
Q
4,5
4,5
4,5
R
33,6
44
26
14
S
26
26
36
12
S
O
R
N
35
40
55
5
1
3
A
F
17
20
28
M
H
6,5
6,5
8
KL
0
3,2
3,2
4,5
H
1
50
66
78
F
1
V60
V61
V62
E
0
Valvole
3
7
7
7
D
K
Dis. No. TipoA
2
D
E
Modelli – Valvole 5/2
BOBINA 22 MM, AZIONATE A SOLENOIDE, PILOTAGGIO INTERNO, STANDARD INDUSTRIALE Raccordo
24 DC 220 AC Azionamento Conne- Portata Pressione di Disegno dritto
Pulsante manualePulsante manuale
ssione (l/min) esercizio (bar) No.
Raccordo
Silenziatore
gomito
Connessione
standard
V60A513A-A313J V61B513A-A313J V62C513A-A313J V63D513A-A313J V60A517A-A313J V61B517A-A313J V62C517A-A313J V63D517A-A313J V60A511A-A313J V61B511A-A313J V62C511A-A313J V63D511A-A313J C02470618
C02470828
C02471038
C02471248
C02470618
C02470828
C02471038
C02471248
C02470618
C02470828
C02471038
C02471248
M/P19063
M/P19063
M/P19063
M/P19063
M/P19063
M/P19063
M/P19063
M/P19063
M/P19063
M/P19063
M/P19063
M/P19063
V60A513A-A319J V61B513A-A319J V62C513A-A319J V63D513A-A319J V60A517A-A319J V61B517A-A319J
V62C517A-A319J V63D517A-A319J V60A511A-A319J V61B511A-A319J V62C511A-A319J V63D511A-A319J Sol/Aria Molla
Sol/Aria Molla
Sol/Aria Molla
Sol/Aria Molla
Sol/Molla
Sol/Molla
Sol/Molla
Sol/Molla
Sol/Sol
Sol/Sol
Sol/Sol
Sol/Sol
G1/8 G1/4 G3/8 G1/2 G1/8 G1/4 G3/8 G1/2 G1/8 G1/4 G3/8 G1/2 750
1300
2600
4200
750
1300
2600
4200
750
1300
2600
4200
2 ... 8 2 ... 8 2 ... 8 2 ... 8 2 ... 8 2 ... 8 2 ... 8
2 ... 8 2 ... 8
2 ... 8 2 ... 8 2 ... 8
8
8
8
11
9
9
9
12
10
10
10
13
C02250618
C02250828
C02251038
C02251248
C02250618
C02250828
C02251038
C02251248
C02250618
C02250828
C02251038
C02251248
T40C1800
T40C2800
T40C3800
T40C4800
T40C1800
T40C2800
T40C3800
T40C4800
T40C1800
T40C2800
T40C3800
T40C4800
Note: Per ordinare modelli con bobina DIN EN 175301.803 (DIN 43650 forma B) sostituire J a L. Pilot actuated versions also available.
9
10
11
Q
O
35
35
N
P
P
57,5
57,5
5
3
R
3
14
Incorporating
F
1
F
H
Ø 5,5
19
1
104
1
3
14
146
12/14
33,5
ca. 235
D
146
E
~ 228
26
13
6,5
6,5
8
6,5
6,5
8
6,5
6,5
8
F
17
20
28
17
20
28
17
20
28
H
22
25
34
22
25
34
22
25
34
store.norgren.com/it
KL
28
28
44
28
28
44
28
28
44
–
–
–
–
–
–
175
199
218
M
129
152,5
170
140
167
191
–
–
–
N
25
32
12
25
32
12
25
32
12
O
25
31
60
35,7
45,5
82
–
–
–
P
4,5
4,5
4,5
4,5
4,5
4,5
4,5
4,5
4,5
Q
33,6
44
26
33,6
44
26
33,6
44
26
R
26
26
36
26
26
36
26
26
36
S
35
40
55
35
40
55
35
40
55
57,5
57,5
ø7
3
4
2
14
12
Incorporating
5
Ø 5,5
19
1
3
12/14
60
146
~ 257
NORGREN EXPRESS – Consegna
65
3,2
3,2
4,5
3,2
3,2
4,5
3,2
3,2
4,5
E
52
17
20
21
17
34,5
43
–
–
–
D
35
B
46
50
66
78
50
66
78
50
66
78
19
60
Dimensioni
Dis. No. TipoA
3
17,5
F
H
E
7
2
60
5
D
E
V60
V61
V62
V60
V61
V62
V60
V61
V62
5
5.5
0
D
8
8
8
9
9
9
10
10
10
4
14
1
B
0
A
1
1
A
B
12
46
1
17,5
5
S
S
R
3
2
37,8
A
4
57,5
3
H
1
12
0
5
14
K
K
K
R
S
14
57,5
ø7
3
14
65
2
4
52
2
46
4
20,5
P
2
38
N
N
4
Q
65
O
37,8
Q
12
L
M
M
52
8
store.norgren.com/it
Valvole in linea Serie v60 … 63
Azionamento elettrico e pneumatico 3/2, 5/2, 5/3 & 2 x 3/2
Accessori
Modelli – Valvole 5/3
Azionamento elettrico, alimentazione interna, bobina 22mm standard industriale Raccordo
24 Vcc Comando 220 Vca ComandoAziona- Dimensione
Portata Pressione Drg. dritto
manuale
manuale
mento
della connessione (l/min) d’esercizio No. V60A611A-A319J V61B611A-A319J V62C611A-A319J V63D611A-A319J V60A711A-A319J V61B711A-A319J
V62C711A-A319J V63D711A-A319J V60A811A-A319J V61B811A-A319J V62C811A-A319J Sol/Sol CC
Sol/Sol CC
Sol/Sol CC
Sol/Sol CC
Sol/Sol US
Sol/Sol US
Sol/Sol US
Sol/Sol US
Sol/Sol UP
Sol/Sol UP
Sol/Sol UP
G1/8 G1/4 G3/8 G1/2 G1/8 G1/4 G3/8 G1/2 G1/8 G1/4 G3/8 500
950
1900
2200
500
950
1900
2200
500
950
1900
3 ... 8 bar
3 ... 8 bar
3 ... 8 bar
2,5 ... 8 bar
3 ... 8 bar
3 ... 8 bar 3 ... 8 bar
2,5 ... 8 bar
3 ... 8 bar
3 ... 8 bar
3 ... 8 bar
14
14
14
15
14
14
14
15
14
14
14
C02250618
C02250828
C02251038
C02251248
C02250618
C02250828
C02251038
C02251248
C02250618
C02250828
C02251038
Connessione
standard
C02470618
C02470828
C02471038
C02471248
C02470618
C02470828
C02471038
C02471248
C02470618
C02470828
C02471038
M/P19063
M/P19063
M/P19063
M/P19063
M/P19063
M/P19063
M/P19063
M/P19063
M/P19063
M/P19063
M/P19063
Nota: Per ordinare modelli con bobina DIN EN 175301.803 (DIN 43650 forma B) sostituire J a L. Pilot actuated versions also available.
14
CC = Centri Chiusi, US = Utilizzi in scarico, UP = Utilizzi in pressione.
T40C1800
T40C2800
T40C3800
T40C4800
T40C1800
T40C2800
T40C3800
T40C4800
T40C1800
T40C2800
T40C3800
Valvole
V60A611A-A313J V61B611A-A313J V62C611A-A313J V63D611A-A313J V60A711A-A313J V61B711A-A313J V62C711A-A313J V63D711A-A313J
V60A811A-A313J V61B811A-A313J
V62C811A-A313J
Raccordo
Silenziatore
gomito
15
4
L
O
40
Q
N
P
4
2
3
A
V60
V61
V62
50
66
78
H
F
14
14
14
0
1
Dis. No. TipoA
5
1
50
12
3
60
1
0
Dimensioni
14
21
20,5
1
39,5
5
2
4
50
R
K
S
12
160,5
~ 287,5
D
E
B
–
–
–
D
3,2
3,2
4,5
E
6,5
6,5
8
F
17
20
28
H
22
25
34
K
28
28
44
M
N
189
217
241
O
25
84,5
32
12
132
P
4,5
4,5
4,5
Q
33,6
44
26
R
70
7
1
14
3
S
26
26
36
35
40
55
Codici tensione
Bobina 22 mm standard industriale
Modello
Tensione
Codice bobina Spunto/regime
Bobina 22 mm DIN EN 175 301-803 (DIN 43650 B)
Modello
Tensione
Codice bobina Spunto/regime
QM/48/13J/21
QM/48/19J/21
V10626-A13L
V10626-A19L
24 V c.c. 13J 220/240 V 50/60 Hz 19J 2W
6/5 VA
24 V c.c. 13L 220/240 V 50/60 Hz 19L 2W
6/5 VA
I connettori devono essere ordinati separatamente. Sono disponibili altre tensioni. Si prega di contattare il proprio Express Team.
Modelli – Basi Manifold
per valvole 2x3/2, 5/2, 5/3 ad azionamento elettrico e pneumatico
V60
V61
V62 N. posizioni
2221002000000000 2221003000000000 2221004000000000 2221006000000000 2221008000000000 2221010000000000 2221012000000000 2221102000000000 2221103000000000 2221104000000000 2221106000000000 2221108000000000 2221110000000000 2221112000000000 2221202000000000 2221203000000000 2221204000000000 2221206000000000 2221208000000000 –
–
2
3
4
6
8
10
12
Non utilizzabile con valvole 3/2.
Spedizione rapida - ordina oggi stesso allo
Express Links
Connettori e cavi
Per una selezione completa
di connettori e cavi da 22 mm
Standard Industriale o
DIN EN175301-803 Forma B,
vedere pagina 151
039 6063 243
105
VALVOLE IN LINEA Serie V50 … 53
3/2, 5/2 e 5/3. Azionate a solenoide G1/8... G1/2
Valvole in linea a flusso elevato
Design compatto e robusto
Opzioni supporto collettore e in linea flessibile
CARATTERISTICHE TECNICHE
Fluido:
Aria compressa, filtrata a 40µm,
lubrificata o non lubrificata
Pressione di esercizio:
8 bar max.
Portata:
Valvole
Materiali
270 – 2480 l/min
Corpo/sottobase:
Tensione:
24 V c.c. (sono disponibili altre opzioni)
Lega di alluminio pressofuso o lega di alluminio
Temperatura ambiente e del fluido:
Tenute a guarnizione:
modelli a solenoide da -5°C a 50°C
NBR/lega di alluminio
Consultare il nostro Servizio tecnico per applicazioni inferiori a +2°C
Molle:
Acciaio inossidabile
3
Modelli
Silenziatore
sinterizzato
V50A413A-A213A
V50A411A-A213A
V50A513A-A213A
V50A511A-A213A
V50A611A-A213A
V50A711A-A213A
V50A811A-A213A
T40C1800
T40C1800
T40C1800
T40C1800
T40C1800
T40C1800
T40C1800
3/2
3/2
5/2
5/2
5/3 APB
5/3 COE
5/3 COP
Sol/Aria
Sol/Sol
Sol/Aria
Sol/Sol
Sol/Sol
Sol/Sol
Sol/Sol
480
480
480
480
270
270
270
Premi & ruota
Premi & ruota
Premi & ruota
Premi & ruota
Premi & ruota
Premi & ruota
Premi & ruota
1
3
5
7
9
9
9
DIN EN 175301-803 Forma C
DIN EN 175301-803 Forma C
DIN EN 175301-803 Forma C
DIN EN 175301-803 Forma C
DIN EN 175301-803 Forma C
DIN EN 175301-803 Forma C
DIN EN 175301-803 Forma C
M/S1
M/S1
M/S1
M/S1
M/S1
M/S1
M/S1
v51 – G1/4, 24 V d.c.
Silenziatore
Modelli
FunzioneAzionamento Portata Comando manualeDisegno No. Collegamento elettrico* di plastica
Silenziatore
sinterizzato
V51B417A-A213J
V51B411A-A213J
V51B517A-A213J
V51B511A-A213J
V51B611A-A213J
V51B711A-A213J
V51B811A-A213J
T40C2800
T40C2800
T40C2800
T40C2800
T40C2800
T40C2800
T40C2800
3/2
3/2
5/2
5/2
5/3 APB
5/3 COE
5/3 COP
Sol/Molla
Sol/Sol
Sol/Molla
Sol/Sol
Sol/Sol
Sol/Sol
Sol/Sol
1020
1020
1020
1020
755
755
755
Premi & ruota
Premi & ruota
Premi & ruota
Premi & ruota
Premi & ruota
Premi & ruota
Premi & ruota
2
4
6
8
10
10
10
22mm Standard Industriale
22mm Standard Industriale
22mm Standard Industriale
22mm Standard Industriale
22mm Standard Industriale
22mm Standard Industriale
22mm Standard Industriale
M/S2
M/S2
M/S2
M/S2
M/S2
M/S2
M/S2
v52 – G3/8, 24 V d.c.
Silenziatore
Modelli
FunzioneAzionamento Portata Comando manualeDisegno No. Collegamento elettrico* di plastica
Silenziatore
sinterizzato
V52C417A-A213J
V52C411A-A213J
V52C517A-A213J
V52C511A-A213J
V52C611A-A213J
V52C711A-A213J
V52C811A-A213J
T40C3800
T40C3800
T40C3800
T40C3800
T40C3800
T40C3800
T40C3800
3/2
3/2
5/2
5/2
5/3 APB
5/3 COE
5/3 COP
Sol/Molla
Sol/Sol
Sol/Molla
Sol/Sol
Sol/Sol
Sol/Sol
Sol/Sol
1705
1705
1705
1705
1190
1190
1190
Premi & ruota
Premi & ruota
Premi & ruota
Premi & ruota
Premi & ruota
Premi & ruota
Premi & ruota
2
4
6
8
11
11
11
22mm Standard Industriale
22mm Standard Industriale
22mm Standard Industriale
22mm Standard Industriale
22mm Standard Industriale
22mm Standard Industriale
22mm Standard Industriale
M/S3
M/S3
M/S3
M/S3
M/S3
M/S3
M/S3
v53 – G1/2, 24 V d.c.
Silenziatore
Modelli
FunzioneAzionamento Portata Comando manualeDisegno No. Collegamento elettrico* di plastica
Silenziatore
sinterizzato
V53D417A-A213J
V53D411A-A213J
V53D517A-A213J
V53D511A-A213J
V53D611A-A213J
V53D711A-A213J
V53D811A-A213J
T40C4800
T40C4800
T40C4800
T40C4800
T40C4800
T40C4800
T40C4800
PDF
106
Accessori
v50 – G1/8, 24 V d.c.
Silenziatore
Modelli
FunzioneAzionamento Portata Comando manualeDisegno No. Collegamento elettrico* di plastica
3/2
3/2
5/2
5/2
5/3 APB
5/3 COE
5/3 COP CAD
Sol/Molla
Sol/Sol
Sol/Molla
Sol/Sol
Sol/Sol
Sol/Sol
Sol/Sol
2480
2480
2480
2480
1910
1910
1910
Premi & ruota
Premi & ruota
Premi & ruota
Premi & ruota
Premi & ruota
Premi & ruota
Premi & ruota
Per maggiori informazioni
www.norgren.com/info/nec/it106
store.norgren.com/it
2
4
6
8
11
11
11
22mm Standard Industriale
22mm Standard Industriale
22mm Standard Industriale
22mm Standard Industriale
22mm Standard Industriale
22mm Standard Industriale
22mm Standard Industriale
M/S4
M/S4
M/S4
M/S4
M/S4
M/S4
M/S4
* Tutte le valvole vengono fornite con connettori elettrici cablabili
Pilot actuated versions also available.
NORGREN EXPRESS – Assistenza
store.norgren.com/it
VALVOLE IN LINEA Serie V50 … 53
3/2, 5/2 e 5/3, Azionate a solenoide G 1/8... G1/2
Dimensioni
C
AB
AB
C
D
1
M
H
F
E
AD
AD
E
55,5
67
73
73
55,5
67
73
73
F
27
35
46,5
46,5
27
35
46,5
46,5
G
5
8,5
39,5
39,5
5
8,5
39,5
39,5
H
3
3
4
4
3
3
4
4
T
U
W
M
108
120
139,5
146
161,5
188
208
214
N
23
25
41
48
23
25
41
48
N
4
M
Q
3,2
3,2
4,5
4,2
3,2
3,2
4,5
4,2
R
6
6
8
8
6
6
8
8
T
13
17
23
23
13
17
23
23
U
18
22,5
30
30
18
22,5
30
30
W
16
22
22
22
16
22
22
22
E
D
3,2
4,2
5,5
4,5
3,2
4,2
5,5
4,5
E
54
67
73
73
55
67
73
73
F
27
35
46,5
46,5
27
35
46,5
46,5
G
5
7
4,5
7
5
7
4,5
7
H
T
T
T
U
6
C
14,5
20
26
29
14,5
20
26
29
N
N
M
M
7
H
3
3
4
4
3
3
4
4
M
118,5
132
158,5
170
172
200
228
238
N
34
38
13
72
34
38
13
72
Q
3,2
3,2
4,5
4,2
3,2
3,2
4,5
4,2
R
6
6
8
8
6
6
8
8
T
13
17
23
23
13
17
23
23
Codici Tensione e
Bobine di ricambio
8
U
18
22,5
30
30
18
22,5
30
30
W
16
22
22
22
16
22
22
22
V50 – DIN EN 175301-803 FormA C
Modelli
Tensione Codice Potenza
V12958-A13
2,5 W
24 V d.c. 13A 3
V51...V53 - 22 MM STANDARD INDUSTRIALE
Modelli
Tensione Codice Potenza
QM/48/13J/21
24 V d.c. 13J 2W
Sono disponibili altre tensioni, contattare il proprio
Express Team
B
A
R
B
96
119
179,5
191,5
E
55
67
73
73
Valvole V50...53
F
27
35
46,5
46,5
G
5
7
4,5
7
H
3
3
4
4
M
181
221
281,5
291,5
T
U
W
T
D
3,2
4,2
5,5
4,5
N
10
M
C
14,5
20
26
29
U
W
T
Q
U
W
R
Q
N
9
Disegno A
9
164
10
194
11
254,5
11
265,5
Express Links
A
R
N
M
H
C
B
Q
Tipo
V50
V51
V52
V53
D
C
B
A
G
C
B A
R2 P R1
G
D
F
H
B A
R2 P R1
D
F
A
P R1
G
B
F
R2
E
E
E
H
B
76
81
108
120
87
98
126
138
W
Q
U
Q
W
Q
N
5
A
R
M
Disegno A
5
110
6
118,5
6
145,5
6
157
7
155
8
173
8
201
8
212
G
A
R
N
M
B
R
W
T
U
W
Q
C
B
A
R
D
C
B
A
B
A
R2 P R1
D
C
B
A
P R1
F
B
G
C
R2
U
D
F
E
D
F
A
B
R2 P R1
F
P R1
G
G
A
H
E
E
H
V
D
3,2
4,2
4,5
4,5
3,2
4,2
4,5
4,5
R
AD
3
M
Valvole
B C
65 15
69 25
89 26
96 29
76,5 15
86 25
107 26
114 29
Q
N
2
M
Disegno AABACAD
1
99,5 13,5 – 15,5
2
106,5 13,5 – 13,5
2
126,5 13 – 15
2
133 12,5 – 15
3
144,5 36,5 29 27
4
144,5 30,5 34 30,5
4
182 31 44 33
4
188 30,5 45 33
T
U
T
N
AD
U
Q
W
R
Q
U
T
W
N
H
P
B
A
R
W
Q
Tipo
V50
V51
V52
V53
V50
V51
V52
V53
A
A
R
R2
R
C
B
B
A
B
P
D
AB
A
C AB
Tipo
V50
V51
V52
V53
V50
V51
V52
V53
G
R
B
D
F
E
P
F
R
A
G
P
A
G
G
A
F
R
H
E
E
H
H
D
11
M
N
34
38
13
72
Q
3,2
3,2
4,5
4,2
R
6
6
8
8
T
13
17
23
23
U
18
22,5
30
30
W
16
22
22
22
Sono fornite standard con
connettori cablabili.
Per una selezione completa di
cavi e connettori, vedere pagina 151
Modelli – Manifolds
Stazione
Valve type
V50
Modelli
Connes- Posti sione
Vuoti
V51
Modelli
Connes- Posti
sione
Vuoti
V52
Modelli
Connes- Posti
sione
Vuoti
V53
Modelli
Connes- Posti
sione
Vuoti
2
4
6
8
10
2
4
6
8
10
3/2
3/2
3/2
3/2
3/2
5/2
5/2
5/2
5/2
5/2
V50A302
V50A304
V50A306
V50A308
V50A310
V50A502
V50A504
V50A506
V50A508
V50A510
G1/4
G1/4
G1/4
G1/4
G1/4
G1/4
G1/4
G1/4
G1/4
G1/4
V51B302
V51B304
V51B306
V51B308
V51B310
V51B502
V51B504
V51B506
V51B508
V51B510
G1/4
G1/4
G1/4
G1/4
G1/4
G1/4
G1/4
G1/4
G1/4
G1/4
V52C302
V52C304
V52C306
V52C308
V52C310
V52C502
V52C504
V52C506
V52C508
V52C510
G3/8
G3/8
G3/8
G3/8
G3/8
G3/8
G3/8
G3/8
G3/8
G3/8
V53D302
V53D304
V53D306
V53D308
V53D310
V53D502
V53D504
V53D506
V53D508
V53D510
G1/2
G1/2
G1/2
G1/2
G1/2
G1/2
G1/2
G1/2
G1/2
G1/2
V500351
V500351
V500351
V500351
V500351
V500551
V500551
V500551
V500551
V500551
V510351
V510351
V510351
V510351
V510351
V510551
V510551
V510551
V510551
V510551
Non trovi un prodotto? Chiama l’Express Team
V520351
V520351
V520351
V520351
V520351
V520551
V520551
V520551
V520551
V520551
V530351
V530351
V530351
V530351
V530351
V530551
V530551
V530551
V530551
V530551
039 6063 243
107
Valvole ad otturatore ad azionamento
elettrico 22 mm
Excel 22, serie M/49
Sotto Base - 3/2, NC, G1/8
Montaggio su sottobase e manifold estremamente compatte e convenienti
Comando manuale standard
CARATTERISTICHE TECNICHE
66,5
Fluido:
12
66,5
44
1
12
44
2
22
Aria compressa filtrata, lubrificata e non lubrificata
Pressione d’esercizio:
3
86
ø6
4
Da -20°C a +50°C
74
ø 3,2
74
Temperatura ambiente:
8
30
M4
17
30
20
17
22
30
N - 1 x 24 + 38
M3
3
1
2
18
2
18
2
1
Consultare il nostro Servizio tecnico per applicazioni
inferiori a +2°C
2,5
Valvole
0 a 10 bar
86
3
15
4
Accessori
Modelli
Orifizio 1,0 mmAzionamento Dimensione Portata
(basso assorbimento)
della
(l/min)
Modello
connessione
Pressione Fissaggio
d’esercizio
(bar)
Disegno n.
Raccordo
diritto
Raccordo
gomito
Connessione
standard
M/49/MAZ***
DM/49/MAZ***/T#
0..10
0..10
1
2
C02250618
C02250618
C02470618
C02470618
M/P19063
M/P19063
3/2 NC
3/2 NC
G1/8
G1/8
30
30
Singola
Collettore
Orifizio 1,6 mmAzionamento Dimensione Portata
Modello
della
(l/min)
connessione
Pressione Fissaggio
d’esercizio
(bar)
Disegno n.
Raccordo
diritto
Raccordo
gomito
Connessione
standard
M/49/MDZ***
DM/49/MDZ***/T#
0..10
0..10
1
2
C02250618
C02250618
C02470618
C02470618
M/P19063
M/P19063
3/2 NC
3/2 NC
G1/8
G1/8
77
77
Singola
Collettore
*** Inserire codice tensione dalla tabella sottostante.
# Aggiungere il numero di posti valvola fino ad un massimo di 6
Express Links
Codici tensione
Tensione
12 V c.c. 24 V c.c. 24 V 50/60 Hz 110/120 V 50/60 Hz 220/240 V 50/60 Hz PDF
108
Connettori e cavi
Orifizio 1,0 mm (basso assorbimento)
Codice
Potenza Bobina
Orifizio 1,6 mm
Codice
Potenza
Bobina
12J 13J 14J 18J 19J 82J
83J
84J
88J
89J
QM/48/82J/21
QM/48/83J/21
QM/48/84J/21
QM/48/88J/21
QM/48/89J/21
CAD
2W
2W
4/2,5 VA 4/2,5 VA 6/5 VA QM/48/12J/21 QM/48/13J/21 QM/48/14J/21 QM/48/18J/21 QM/48/19J/21
7,5 W
6 W
12/8 VA
12/8 VA
12/8 VA
Per una selezione completa di
cavi e connettori 22 mm
Standard Industriali,
vedi pagina 151
Per maggiori informazioni
www.norgren.com/info/nec/it108
store.norgren.com/it
NORGREN EXPRESS – Ordini
Chiama 039-6063243
Valvole ad azionamento elettrico 32 mm
Excel 32, serie V04 & V05
In linea e su basi 2/2 & 3/2, G1/8, G1/4
Ampia gamma d’alimentazioni e orifizi
Installazione compatta
Bobina estraibile
Diffusore di scarico standard
2
32
M4
24
7
Fluido:
1
32
32
M4
CARATTERISTICHE TECNICHE
32
24
Aria compressa filtrata, lubrificata e non lubrificata
24
1
2
1 2
Pressione d’esercizio:
41
6
Valvole
Massimo 16 bar. Vedi singoli dettagli
41
6
Temperatura ambiente:
Da -20°C a +50°C
3
59
63
78
37,5
82
3
2
Consultare il nostro Servizio tecnico per applicazioni
inferiori a +2°C
1
32
40
69
40
69
3
1
32
M4
12,7
12,7
3
2
Codici tensione
72,5
92
41
2
36
1
Tensione
Codice
Bobina
V04
V05
12 V c.c.
24 V c.c.
24 V 50/60 Hz
48 V 50/60 Hz
110 ...120 V 50/60 Hz
220 ... 240 V 50/60 Hz
V04X286A-Q1222
V04X286A-Q1223
V04X286A-Q1224
V04X286A-Q1226
V04X286A-Q1228
V04X286A-Q1229
–
V05X286A-Q1233
V05X286A-Q1234
–
V05X286A-Q1238
V05X286A-Q1239
2
3
4
6
8
9
50
40
69
Modelli
Accessori
ModelloAzionamento Dimensione Portata
della
(l/min)
connessione
Pressione Disegno n. Raccordo
diritto
d’esercizio
(bar)
Raccordo
gomito
Connessione
standard
V05X286M-B63*A
V04A286M-B62*A
V04B286M-B42*A
V05B286N-B43*A
2/2 NC
2/2 NC
2/2 NC
2/2 NC
Interfaccia
G1/8
G1/4
G1/4
150
190
190
260
0..16
0..10
0..10
0..13
1
2
3
3
C02250618
C02250618
C02250618
C02250618
C02470618
C02470618
C02470618
C02470618
M/P15737
M/P15737
M/P15737
M/P15737
V04X386L-B62*A
V04A386L-B62*A
3/2 NO
3/2 NO
Interfaccia
G1/8
95
120
0..10
0..10
1
2
C02250618
C02250618
C02470618
C02470618
M/P15737
M/P15737
V04X486L-B62*A
V05X486M-B63*A
V04A486L-B62*A
V05A486M-B63*A
3/2 NC
3/2 NC
3/2 NC
3/2 NC
Interfaccia
Interfaccia
G1/8
G1/8
95
150
120
190
0..10
0..10
0..10
0..10
1
1
2
2
C02250618
C02250618
C02250618
C02250618
C02470618
C02470618
C02470618
C02470618
M/P15737
M/P15737
M/P15737
M/P15737
* Inserire codice tensione dalla tabella sottostante. Ordinare connettore separatamente.
Per valvole interfaccia usare manifold M/P35598/#. # = numero di stazioni da 1 a 6
Per maggiori informazioni
www.norgren.com/info/nec/it109
Ordinare in qualunque momento,
facilmente, all’indirizzo
PDF
CAD
store.norgren.com/it
109
DISPOSITIVO A DUE MANI
G1/8
Ogni unità è corredata dal rispettivo Certificato
di Conformità.
Omologazione Notificata per Collaudo BSI
Soddisfa i requisiti EN574 Classe IIIB*
Entrambe le mani devono essere impegnate
contemporaneamente
Tolleranza a singoli guasti
Protezione contro azionamenti accidentali
Nessuna necessità di impostazione o
regolazione
CARATTERISTICHE TECNICHE
Valvole
Fluido:
Aria compressa filtrata a 40µm, lubrificata e non
275
lubrificata
45
22,5
Pressione d’esercizio:
3 a 8 bar
Temperatura ambiente:
Consultare il nostro Servizio tecnico per applicazioni
inferiori a +2°C
43
3
Da +5°C a +40°C
9
257
91
43
*L’ambito di applicazione della Direttiva Macchine comprende
componenti di sicurezza e macchinari, e poiché i dispositivi
275
di comando a due mani sono classificati come componenti di
45
sicurezza, l’M/2720 deve soddisfare i requisiti fondamentali
prescritti dalla Direttiva sul piano della salute e della sicurezza.22,5
Questo è garantito dalla conformità con le Norme Europee
(EN) pubblicate. Con specifico riferimento all’M/2720, la norma
principale e la EN574 - Sicurezza delle Macchine - Dispositivi
di Controllo a Due Mani, Aspetti Funzionali - Principi di
Progettazione. Questa norma classifica i comandi a due mani
in varie tipologie, ognuna delle quali prescrive caratteristiche
di rendimento e sicurezza minime quali esercizio simultaneo,
tolleranza ai guasti, esclusione di azionamenti accidentali ecc.
In aggiunta, l’M/2720 è dimensionalmente identico all’M/2710, di
cui rappresenta il diretto sostituto.
9
Funzione
257
Modello
M/2720
1
Entrambi i pulsanti devono essere azionati entro 0,5 sec
Switch ‘Off’
0,6 sec max.
2
PDF
110
Switch ‘On’
CAD
Per maggiori informazioni
www.norgren.com/info/nec/it110
store.norgren.com/it
NORGREN EXPRESS – Consegna
store.norgren.com/it
Valvole Meccaniche e manuali Super X
In linea - 3/2, 5/2 & 5/3, G1/8, G1/4
Ampia gamma di operatori
Adatte a flussi multidirezionali e per applicazioni
a doppia pressione di alimentazione.
Forniscono elevate portate
Materiali leggeri e resistenti alla corrosione
CARATTERISTICHE TECNICHE
Fluido:
Aria compressa filtrata, lubrificata e non lubrificata
Pressione d’esercizio:
Valvole
Massimo 10 bar
Temperatura ambiente:
Da 0°C a +70°C
Consultare il nostro Servizio tecnico per applicazioni
inferiori a +2°C
Modelli – Valvole meccaniche 3/2
Modello
Azionamento
2
12
2
2
Pulsante/molla
Pulsante/molla
2
A, 10
C02250618
C02470618
T40C1800
G1/8
G1/4
335
965
A, 2
B, 6
C02250618
C02250828
C02470618
C02470828
T40C1800
T40C2800
G1/8
G1/4
335
965
A, 4
B, 9
C02250618
C02250828
C02470618
C02470828
T40C1800
T40C2800
G1/8
G1/4
335
965
A, 1
B, 3
C02250618
C02250828
C02470618
C02470828
T40C1800
T40C2800
G1/8
335
A, 5
C02250618
C02470618
T40C1800
G1/8
335
A, 8
C02250618
C02470618
T40C1800
10
Pulsante/molla
Pulsante/molla
2
14
10
1
3
Leva rotella sensibile/molla
2
12
3
03043202
335
1
3
03042302
G1/8
3
10
12
03040002
03060002
Silenziatore
1
3
03041102
03061102
Raccordo
gomito
10
Leva Rotella/Molla
Leva Rotella/Molla
12
Raccordo
dritto
1
3
03040202
03060202
Disegno n.
10
Leva rotella (impieghi pesanti)/Molla
12
Dimensione
Portata della connessione (l/min)
1
3
03029302
Accessori
Baffo/molla
10
1
Per maggiori informazioni
www.norgren.com/info/nec/it111
Spedizione rapida - ordina oggi stesso allo
PDF
CAD
039 6063 243
111
Valvole Meccaniche e manuali Super X
In linea - 3/2, 5/2 & 5/3, G1/8, G1/4
Modelli – Valvole meccaniche 5/2
Modello
Azionamento
4
14
Accessori
Dimensione
Portata della connessione (l/min)
Disegno n.
Raccordo
dritto
Raccordo
gomito
Silenziatore
G1/8
335
E, 10
C02250618
C02470618
T40C1800
G1/8
G1/4
335
965
E, 4
F, 9
C02250618
C02250828
C02470618
C02470828
T40C1800
T40C2800
G1/8
G1/4
335
965
E, 2
F, 6
C02250618
C02250828
C02470618
C02470828
T40C1800
T40C2800
G1/8
335
E, 5
C02250618
C02470618
T40C1800
G1/8
335
E, 8
C02250618
C02470618
T40C1800
2 12
5 1 3
X3039302
Leva rotella (impieghi pesanti)/Molla
4
14
2 12
5 1 3
Valvole
X3045102
X3065102
Leva rotella/Molla
Leva rotella/Molla
4
14
5 1 3
X3044202
X3064202
Rotella/Molla
Rotella/Molla
4
14
3
2 12
2 12
5 1 3
X3046302
Leva rotella (sensibile)/Molla
4
14
2 12
5 1 3
X3047202
Baffo/molla
Modelli – Valvole manuali 3/2
Modello
Azionamento
Accessori
Dimensione
Portata della connessione (l/min)
Disegno n.
Raccordo
dritto
Raccordo
gomito
Silenziatore
G1/8
335
–
C02250618
C02470618
T40C1800
G1/8
335
A, 22
C02250618
C02470618
T40C1800
G1/8
G1/4
335
965
A, 23
B, 31
C02250618
C02250828
C02470618
C02470828
T40C1800
T40C2800
G1/8
335
A, 26
C02250618
C02470618
T40C1800
2 10
12
03029602
1
3
Leva/leva
2 10
12
03040302
1
3
Interruttore/Interruttore
2 10
12
03043702
03063702
Leva/leva
Leva/leva
12
2 10
3
03029802
112
1
3
1
Manopola rotante/manopola rotante
store.norgren.com/it
NORGREN EXPRESS – Assistenza
store.norgren.com/it
Valvole Meccaniche e manuali Super X
In linea - 3/2, 5/2 & 5/3, G1/8, G1/4
Modelli – Valvole manuali 3/2
Modello
Azionamento
12
2
2
C02470618
T40C1800
G1/8
G1/8
G1/8
335
335
335
A, 12
A, 12
A, 12
C02250618
C02250618
C02250618
C02470618
C02470618
C02470618
T40C1800
T40C1800
T40C1800
G1/8
G1/8
G1/8
335
335
335
A, 13
A, 13
A, 13
C02250618
C02250618
C02250618
C02470618
C02470618
C02470618
T40C1800
T40C1800
T40C1800
G1/8
G1/4
335
965
D, 21
D, 20
C02250618
C02250828
C02470618
C02470828
T40C1800
T40C2800
G1/8
G1/4
335
965
A, 21
B, 20
C02250618
C02250828
C02470618
C02470828
T40C1800
T40C2800
G1/8
G1/4
335
965
29
29
C02250618
C02250828
C02470618
C02470828
T40C1800
T40C2800
G1/8
G1/4
335
965
A, 23
B, 31
C02250618
C02250828
C02470618
C02470828
T40C1800
T40C2800
1
Manopola/manopola o aria
Manopola/manopola o aria
12
3
2 10
3
1
Manopola/manopola
Manopola/manopola
12
2 10
1
3
Pedale/molla
Pedale/molla
2
12
Valvole
10
2 10
3
03043802
03063802
C02250618
1
Il nero – Pulsante protetto/Molla
Verde – Pulsante protetto/Molla
Rosso – Pulsante protetto/Molla
12
03048102
03068102
A, 16
10
2
3
03042502
03062502
335
1
Nero – Pulsante/Molla
Verde – Pulsante/Molla
Rosso – Pulsante/Molla
12
03042402
03062702
Silenziatore
Stop di emergenza/rotazione manuale G1/8
3
03041402
03041502
03041602
Raccordo
gomito
1
12
03040402
03040502
03040602
Raccordo
dritto
10
3
03029902
Accessori
Disegno n.
Dimensione
Portata della connessione (l/min)
3
10
1
Leva/leva
Leva/leva
Modelli – Valvole manuali 5/2
Modello
Azionamento
4
2
14
Dimensione
Portata della connessione (l/min)
Disegno n.
Raccordo
dritto
Raccordo
gomito
Silenziatore
G1/8
–
C02250618
C02470618
T40C1800
12
5 1 3
X3029602
Leva/leva
335
Non trovi un prodotto? Chiama l’Express Team
039 6063 243
113
Valvole Meccaniche e manuali Super X
In linea - 3/2, 5/2 & 5/3, G1/8, G1/4
Modelli – Valvole manuali 5/2
Accessori
Dimensione
Portata della connessione (l/min)
Disegno n.
Raccordo
dritto
Raccordo
gomito
Silenziatore
G1/8
335
E, 24
C02250618
C02470618
T40C1800
G1/8
G1/4
335
965
E, 23
F, 31
C02250618
C02250828
C02470618
C02470828
T40C1800
T40C2800
G1/8
335
E, 27
C02250618
C02470618
T40C1800
Stop di emergenza/rotazione manuale G1/8
335
E, 16
C02250618
C02470618
T40C1800
G1/8
335
E, 28
C02250618
C02470618
T40C1800
G1/8
335
G, 21
C02250618
C02470618
T40C1800
G1/8
G1/4
335
965
E, 26
F, 20
C02250618
C02250828
C02470618
C02470828
T40C1800
T40C2800
G1/8
G1/4
335
965
29
29
C02250618
C02250828
C02470618
C02470828
T40C1800
T40C2800
G1/8
G1/4
335
965
29
29
C02250618
C02250828
C02470618
C02470828
T40C1800
T40C2800
G1/8
G1/4
335
965
E, 22
F, 31
C02250828
C02250618
C02470828
C02470618
T40C2800
T40C1800
Modello
Azionamento
4
2
12
14
5 1 3
X3044302
Interruttore/Interruttore
4
2
12
14
5 1 3
Valvole
X3047702
X3067702
Leva/leva
Leva/leva
4
2
5 1 3
X3029802
Manopola rotante/manopola rotante
4
3
12
14
2
12
14
5 1 3
X3029902
4
14
2 12
5 1 3
X3045802801
Chiave/chiave
4
14
2 12
5 1 3
X3046402
Manopola/manopola o aria
14
2 12
4
5 1 3
X3046502
X3066502
Manopola/Manopola
Manopola/Manopola
14
4
2 12
5 1 3
X3048202
X3068202
Pedale/molla
Pedale/molla
14
4
2 12
5 1 3
X3048402
X3068402
Pedale/pedale
Pedale/pedale
4
14
X3047802
X3067802
114
2
12
5 1 3
Leva/molla
Leva/molla
store.norgren.com/it
NORGREN EXPRESS – Ordini
Chiama 039-6063243
Valvole Meccaniche e manuali Super X
In linea - 3/2, 5/2 & 5/3, G1/8, G1/4
Modelli – Valvole manuali 5/3
Accessori
Modello
Azionamento
4 2
14
Raccordo
dritto
Raccordo
gomito
Silenziatore
J, 30
J, 32
C02250618
C02250828
C02470618
C02470828
T40C1800
T40C2800
335
965
J, 30
J, 32
C02250618
C02250828
C02470618
C02470828
T40C1800
T40C2800
G1/8
G1/4
335
965
J, 30
J, 32
C02250618
C02250828
C02470618
C02470828
T40C1800
T40C2800
G1/8
G1/4
335
965
J, 30
J, 32
C02250618
C02250828
C02470618
C02470828
T40C1800
T40C2800
Dimensione
Portata della connessione (l/min)
Disegno n.
G1/8
G1/4
335
965
G1/8
G1/4
12
5 1 3
X3343702
X3363702
Leva/leva/leva - CC
Leva/leva/leva - CC
4 2
14
12
5 1 3
Leva/molla/leva - CC
Leva/molla/leva - CC
4 2
14
12
5 1 3
X3347702
X3367702
Leva/leva/leva - US
Leva/leva/leva - US
4 2
14
12
5 1 3
X3347802
X3367802
Valvole
X3343802
X3363802
Leva/molla/leva - US
Leva/molla/leva - US
3
CC = Centri Chiusi, US = Utilizzi in scarico
Dimensioni
Corpi delle valvole
G1/8, 3/2 richiamo a molla, corpo base
G1/4, 3/2 richiamo a molla, corpo base
38
A
9
43
B
19
17
G1/4, 3/2 richiamo pilota, corpo base
G1/8, 5/2 richiamo a molla, corpo base
43
D
60,5
E
11,5
11,5
10
20
17
5,4
2
3
21
G1/4, 5/2 richiamo a molla, corpo base
65
11,5
G1/4, 5/3 richiamo a molla, corpo base
20
22
Ø 6,5
5
1
20
3
‘3’
11,5
20
40
23
23
60,7
146,7
52,7
G 1/8
31
G 1/8
28
22
‘2’ ‘12’
‘1’
‘5’
21
28
G 1/4
‘4’
25
G 1/8
23
47
‘14’
9
11,5
23
2
22
3
36
30
1
5
47
4
30
2
23
11,5
5,4
4
65
30
J
60,5
10
20
G 1/4
G1/8, 352 richiamo pilota, corpo base
6,5
3
G 1/8
22
G
23
20
11,5
28
28
G 1/4
1
9
6,5
11,5
11,5
G 1/8
47
5
31
21
11,5
F
1
6,5
2
36
1
3
5,4
10 10
4
G 1/8
1
30
30
3
2
47
22
36
2
G 1/4
Ordinare in qualunque momento,
facilmente, all’indirizzo
store.norgren.com/it
115
Valvole Meccaniche e manuali Super X
In linea - 3/2, 5/2 & 5/3, G1/8, G1/4
Dimensioni
Valvole ad azionemnto meccanico
Pulsante - valvole G1/8
Rullo - valvole G1/8
Pulsante - valvole G1/4
1
2
3
4,5
Leva a rulli - valvole G1/8
66.5 max.
8
4
3
59
32,5
40 min.
34
48.5 max.
Rullo - valvole G1/4
Antenna - valvole G1/8
5
6
8
1
54
106
55
B 19
10 13
B 19
15
65
Valvole
Leva a rulli sensibile - valvole G1/8
3
‘1’
30
B 12
22
22
7,5
Ø41
B 19
4.8 max.
8
7
G 1/ 8
1
G /8
18
3
67
Leva a rulli - valvole G1/4
Leva a rulli per lavoro pesante - valvole G1/8
9
10
70 max.
8
13.8 max.
1
28
25
19
24
B 24
12
40
Valvole ad azionamento manuale
Pulsante - valvole G1/8
Pulsante (protetto) - valvole G1/8
12
13
34
24.5
Arresto di emergenza - valvole G1/8
16
9
38
Manopola - valvole G1/4
76,5
20
Ø34
B 30
4,76
7
58,5
116
store.norgren.com/it
NORGREN EXPRESS – Consegna
store.norgren.com/it
Valvole Meccaniche e manuali Super X
In linea - 3/2, 5/2 & 5/3, G1/8, G1/4
Dimensioni
Valvole ad azionamento manuale
Manopola - valvole G1/8
Valvola con molla di richiamo a leva
- valvole G1/8
38
21
22
22
‘1’
5,4
21
10
10
89
G1/8
Manopola girevole - valvole G1/8
78
10
‘10’
22
22
‘3’
45
38
M4x0,7
‘2’
‘12’
‘1’
‘3’
5,4
21
10
17
19
9
36
90°
‘2’
‘12’
34
7
17
19
G1/8
9
4,76
27
21
38
‘10’
36
26
24
24
19 A/F
Valvola con manopola di richiamo
- valvole G1/8
Valvole
Interruttore - valvole G1/8
22
42
‘10’
93
‘3’
23
36
‘2’
‘12’
90°
17
19
9
B 22
4,76
Valvola con molla di richiamo a leva
- valvole G1/8
‘1’
10
5,4
10
33,6
39,7
19
‘2’
‘3’
‘10’
45∞
17
45∞
5°
‘1’
10
71
‘12’
29
G1/8
38
9
187
36
23,8
22
28
3
Pedale - valvole G1/8-G1/4
21
24
Chiave - valvole G1/8
19 A/F
97
5,4
10
78,6
118,3
65
100
68
Leva - valvole G1/4
12
21
G1/8
31
60
30
68
30,1
Leva - valvole G1/8
15 15
134
‘2’ ‘10’
‘3’
52
‘1’
G1/8
M5x0,8x17
‘12’
12
‘2’
21
‘4’
21
B 6,5
28
93
M4x0,7
134
‘1’
G1/4
Leva/molla/leva - valvole G1/4
23,5
28
15 15
32
65
48
M5x0,8
11,5
30
23
‘14’
‘4’
30
‘1’
28
‘5’
65
48
M5x0,8
11,5
‘2’ ‘12’
52
G1/4
16
33,5
23
47
134
6,5
‘3’
11,5
23
30
23
‘1’
‘5’
11,5
23
47
30
52
Forza di lavoro: 12N (X3
3638 02 & X3 3678 02), 15 N (X3 3637 02 & X3 3677 02)
6,5
Foro pannello: Ø 31mm
‘14’ ‘4’
‘2’ ‘12’
Spessore pannello: 8 mm massimo
‘3’
Spedizione rapida - ordina oggi stesso allo
16
33,5
23
039 6063 243
117
VALVOLA ROTATIVA COMANDATA A MANO Serie vhlA
Valvola azionata manualmente 4/2, 4/3, G1/4...G1/2
Nuova gamma disponibile da settembre 2009
Impugnatura facile da afferrare e da ruotare
Posizione centrale stabile
Opzione fissaggio pannello
Disponibili funzioni a 2 o 3 posizioni
CARATTERISTICHE TECNICHE
Fluido:
Aria compressa, filtrata, lubrificata e non lubrificata
Pressione di esercizio:
Max. 9,7 bar
400 – 3100 l/min
Temperatura ambiente:
~103
1
5°C … 60°C
40
M33 x 1,5
ø3
73,5
45
23
~88
12
B
Corpo:
4A
Alluminio pressofuso
N
Materiali
A
1 P
ø 5,5
3
N
B
1
A
62
2
49
Valvole
3
Portata:
4
3
51
~95
M50 x 1,5
64
~95
89
~124
14
B
~106
N
15
A
1 P
4 A
~111
~111
ø7
ø 6,5
2
B
3
N
1
A
88
102
N
B
3
A
62
74
2
1
65
1 P
38
4 A
25
27
56
106
ø3
ø3
ANB
M40 x 1,5
2
4
4
Accessori
Modelli
Modelli
Connessione Funzione
Portata
Disegno
No.
Dado montaggio
pannello
VHLA200-02G
VHLA202-02G
VHLA300-03G
VHLA302-03G
VHLA400-04G
VHLA402-04G
1
1
2
2
3
3
VHLA-200N
VHLA-200N
VHLA-300N
VHLA-300N
VHLA-400N
VHLA-400N
PDF
118
G1/4
G1/4
G3/8
G3/8
G1/2
G1/2
CAD
4/3 APB
4/2
4/3 APB
4/2
4/3 APB
4/2
400
400
1100
1100
3100
3100
Per maggiori informazioni
www.norgren.com/info/nec/it118
store.norgren.com/it
NORGREN EXPRESS – Assistenza
store.norgren.com/it
VALVOLA PROPORZIONALE DI CONTROLLO PRESSIONE
Serie VP10
G1/4
Valvola di pressione proporzionale ad
azionamento pneumatico
Affidabile e robusta
Precisione eccellente
Protezione IP65 in condizioni standard
CARATTERISTICHE TECNICHE
Fluido:
Senza olio, aria secca, filtrata a 5 µm
Pressione in uscita:
Valvole
0,2-1,0 bar, 0,2-2,0 bar, 0,2-4 bar (versione 2 fili)
92
0,14-6,0 bar, 0,14-8 bar (versione 3 fili)
41
6,5
Portata flusso:
102
66,5
Consumo d’aria:
22
54
1
14
14
102
51
18
45
Fino a 300l/min
8
40
2
< 4 bar: tipico 0,85 l/min, > 4 bar: 1,75l/min tipico
Pressione di esercizio:
Almeno 0,7 bar oltre la pressione massima di uscita
54
richiesta
92
Range temperatura di lavoro:
3
66
-20 … +70 °C
Consultare il nostro Servizio tecnico per applicazioni inferiori a +2°C
Tempo di risposta:
<2 bar: meno di 0,5 s per 10...90% cambio step
>2 bar: 2 s per 10...90% cambio step
Errore totale:
± 0,5% di luce (errore tipico, indipendente comprende
l’effetto combinato di non linearità, isteresi, zona morta
e ripetibilità)
Effetto temperatura:
Tipicamente 0,1% di luce/°C per luce e zero oltre la
soglia di lavoro
Sensibilità alimentazione:
>0,025% cambio uscita luce per % cambio pressione di
alimentazione
Modalità interruzione di energia:
Il segnale diminuisce per prelevare pressione quando
l’alimentazione elettrica si interrompe
Montaggio:
Staffa di montaggio superficie integrata fornita per il
Modelli
montaggio verticale. E’ disponibile il kit di montaggio
Modelli
Conne- Portata
ssione (l/min)
Segnale di Pressione di
controllo esercizio (bar)
VP1001BJ400A00
VP1006BJ401A00
VP1008BJ401A00
G1/4
G1/4
G1/4
4… 20 mA
4… 20 mA
4… 20 mA
300
300
300
tubo 50 mm
0,2… 1
0,14… 6
0,14… 6
Per maggiori informazioni
www.norgren.com/info/nec/it119
Non trovi un prodotto? Chiama l’Express Team
PDF
CAD
039 6063 243
119
VALVOLA PROPORZIONALE DI CONTROLLO PRESSIONE
Serie VP50
G1/4
Valvola proporzionale di controllo pressione ad
azionamento pneumatico
Regolabile per un’ampia gamma di applicazioni
Risposta veloce
Basso consumo
Alte portate
CARATTERISTICHE TECNICHE
Fluido:
Pressione alimentazione:
14 bar max.
(10)
Valvole
Aria compressa filtrata 5 µm, non lubrificata
Caratteristiche portata:
Sino a 1200 l/min a 11 bar di alimentazione
Temperatura ambiente:
2
55,5
4
35
1
8,8
3
Consultare il nostro Servizio tecnico per applicazioni
inferiori a +2°C
10,5
3
99
Da -20°C a +50°C
46
36
50
Accessori
Modelli
ModelloAzionamento Dimensione
Portata Pressione
Segnale di
della connessione (l/min) d’uscita (bar) controllo
Raccordo
dritto
Raccordo
Silenziatore Connettore con
gomito
cavo integrato 5 m
C02250828
C02250828
C02250828
C02250828
C02250828
C02250828
C02250828
C02250828
C02470828
C02470828
C02470828
C02470828
C02470828
C02470828
C02470828
C02470828
p
VP5010BJ111H00 VP5010BJ411H00 VP5008BJ111H00 VP5008BJ411H00 VP5006BJ111H00 VP5006BJ411H00 VP5002BJ111H00 VP5002BJ411H00 G1/4
G1/4
G1/4
G1/4
G1/4
G1/4
G1/4
G1/4
1200
1200
1200
1200
1200
1200
1200
1200
0..10
0..10
0..8
0..8
0..6
0..6
0..2
0..2
0..10 V
4..20 mA
0..10 V
4..20 mA
0..10 V
4..20 mA
0..10 V
4..20 mA
T40C2800
T40C2800
T40C2800
T40C2800
T40C2800
T40C2800
T40C2800
T40C2800
0250081000000000
0250081000000000
0250081000000000
0250081000000000
0250081000000000
0250081000000000
0250081000000000
0250081000000000
* Sino a 1200 l/min a 11 bar di alimentazione
Informazioni elettriche
Compatibilità elettromagnetica
Segnale elettrico input
Alimentazione elettrica input
Feedback pressione in uscita
Connessione
PDF
120
CAD
Configurazione Pin
Marcatura CE: conforme ai requisiti EC
EN 50081-2 (1994) e EN 50082-2 (1995)
4 ... 20 mA o 0 ... 10 V pretarato
24 V c.c. ±25% (potenza assorbita < 1 W)
0 ... 10 V campo completo
Connessione DIN 43650 o Brad Harrison per
feedback uscita
1
4
5
2
3
1
2
3
4
5
+24 V c.c. alimentazione
Uscita 0 ... 10 V
Segnale controllo (+ve)
Comune (alimentazioneCC, segnale e feedback)
Telaio (terra)
Per maggiori informazioni
www.norgren.com/info/nec/it120
store.norgren.com/it
NORGREN EXPRESS – Ordini
Chiama 039-6063243
VALVOLA PROPORZIONALE DI CONTROLLO PRESSIONE
Serie VP51 - Programmabile
G1/4
Valvola proporzionale di controllo pressione
digitale ad azionamento pneumatico
Completamente programmabile con diagnostica
a bordo
Capacità di installazione offline
Opzione menu multilingua
Opzione protezione con password per la
funzionalità a primo livello
Funzioni istantanee di avviso LED
Display per uscita pressione; manometro non
necessario
Risposta ad alta velocità
Valvole
(10)
CARATTERISTICHE TECNICHE
Fluido:
Aria compressa, filtrata a 50µm, non lubrificata
Pressione di uscita:
OK
116,5
4
3
Pressione di alimentazione:
4
35
Portata:
Fino a 1200 l/min
46
36
55
3
14 bar
8,8
2
7
1
Regolabile dall’utilizzatore fino a 10 bar
C
2
10,5
3
1
Temperatura ambiente:
50
–20°C … +50°C
Consultare il nostro Servizio tecnico per applicazioni inferiori a +2°C
Accessori
Modelli
ModelloAzionamento Dimensione
Portata Pressione
Segnale di
della connessione (l/min) d’uscita (bar) controllo
Raccordo
dritto
Raccordo
Silenziatore Connettore con
gomito
cavo integrato 5 m
C02250828
C02250828
C02470828
C02470828
2
P
A
D
1 3
VP5110BJ111H00 VP5110BJ411H00 G1/4
G1/4
1200
1200
0..10
0..10
0..10 V
4..20 mA
Informazioni elettriche
Compatibilità elettromagnetica
Segnale di input elettrico
Alimentazione
Segnale di feed back
pressione in uscita
Connessioni
T40C2800
T40C2800
Configurazione Pin
Marcate CE conformemente alle normative EC
EN 50081-2 (1994) e EN 50082-2 (1995)
4 ... 20 mA o 0 ... 10 V settato dalla produzione
24 V c.c. ±25% (Assorbimento < 1 W)
0 ... 10 V campo pieno. Configurabile
dall’utilizzatore
M12 5 pin
1
4
5
2
3
1
2
3
4
5
+24 V c.c. alimentazione
Uscita 0 ... 10 V
segnale di controllo(+ve)
-comune (alimentazione c.c.,controllo e feedback)
Telaio (terra)
Per maggiori informazioni
www.norgren.com/info/nec/it121
Ordinare in qualunque momento,
facilmente, all’indirizzo
0250081000000000
0250081000000000
PDF
CAD
store.norgren.com/it
121
VALVOLE A MEMBRANA AD AZIONAMENTO
ELETTRICO INDIRETTO Serie Buschjost 82400 e 82730
8 … 50 mm orifizio (ND) 2/2, NC, G1/4 … G2
Alta portata
Anti-colpo d’ariete
Design compatto e pulito
Solenoide intercambiabile senza l’uso di strumenti
(Click-on®)
Particolarmente indicato per valvole ad acqua,
conformemente a DIN EN 60730-2-8
CARATTERISTICHE TECNICHE
B
Fluido:
Collaudato con ugello di max. 25 mm,
conformemente a DIN EN 60730-2-8
Valvole solenoide
Istituto di Collaudo
TÜV Rheinland / Brandenburg
Gas e liquidi neutri (serie 82400)
Direzione flusso:
H1
Fissa
H
Valvole
Gas e liquidi leggermente aggressivi (serie 82730)
Pressione di esercizio:
da 0,1 a 16 bar, vedi tabelle per i singoli dettagli
P
A
Temperatura:
–10°C … +90°C max. (fluido)
3
L
Dimensioni
–10°C … +50°C max. (ambiente)
MATERIALI
Corpo: ottone o acciaio inossidabile
Guarnizione sede: NBR (Perbunan)
Parti interne: acciaio inossidabile, PVDF
Per fluidi inquinati è raccomandata l’installazione di un filtro a
monte
Modelli
Connessioni B
H
H1L
G1/4
G3/8
G1/2
G3/4
G1
G1 1/4
G1 1/2
G2
78,5
78,5
81,0
88,0
97,5
124,5
124,5
142,5
67,0
67,0
67,0
71,5
77,0
95,5
95,5
108,0
44
44
44
50
62
92
92
109
60
60
67
80
95
132
132
160
OTTONE - PER GAS E LIQUIDI NEUTRI
Modelli (24 V d.c.)
Modelli (230 V a.c.)Azionamento
Orifizio (mm)
Connessione
Kv value (m3h)
Pressione di esercizio (bar)
8240000910102400 8240100910102400
8240200910102400 8240300910102400 8240400910102400 8240500910102400 8240600910102400 8240700910102400 8
10
12
20
25
32
40
50
G1/4
G3/8
G1/2
G3/4
G1
G1 1/4
G1 1/2
G2
1,90
3,00
3,80
6,10
9,50
23,00
25,00
41,00
0,1..16
0,1..16
0,1..16
0,1..16
0,1..16
0,1..10
0,1..10
0,1..10
ACCIAIO INOSSIDABILE - PER GAS E LIQUIDI AGGRESSIVI
Modelli (24 V d.c.)
Modelli (230 V a.c.)Azionamento
Orifizio (mm)
Connessione
Kv value (m3h)
Pressione di esercizio (bar)
8273200910102400 8273300910102400 8273400910102400 12
20
25
G1/2
G3/4
G1
3,80
6,00
9,50
0,1..16
0,1..16
0,1..16
8240000910123050
8240100910123050 8240200910123050
8240300910123050 8240400910123050
8240500910123050 8240600910123050 8240700910123050 8273200910123050
8273300910123050 –
2/2 NC
2/2 NC
2/2 NC
2/2 NC
2/2 NC
2/2 NC
2/2 NC
2/2 NC
2/2 NC
2/2 NC
2/2 NC
Per modelli senza bobina, sostituire le ultime sette cifre del numero di matricola con 0000000. Sono disponibili altre tensioni. Si prega di contattare il proprio Express Team.
Gruppo Solenoidi
TipoAssorbimento
24 V d.c.
230 V a.c.
(W)
(VA)
Classe di protezione
Collegamento elettrico
Connettore
cablabile
9101
IP 65 Compreso
8
15/12
DIN EN 175301-803 Per ulteriori dettagli, fare riferimento alle schede tecniche
PDF
122
CAD
Per maggiori informazioni
www.norgren.com/info/nec/it122
store.norgren.com/it
NORGREN EXPRESS – Consegna
store.norgren.com/it
VALVOLE A MEMBRANA AD AZIONAMENTO ELETTRICO
CON SOLLEVAMENTO FORZATO Serie Buschjost 82530 e 82560
orifizio 10 mm (ND) 2/2, NC, G1/4 … G1/2
Adatto per vuoto
Solenoide compatto con tubo integrato
La valvola funziona senza differenziale di
pressione (∆P=0)
Pressione d’esercizio da 0 a 20 bar con c.a. e
guarnizione NBR
CARATTERISTICHE TECNICHE
Fluido:
Gas e liquidi neutri (serie 82530)
Gas e liquidi leggermente aggressivi (serie 82560)
Valvole
B
Direzione flusso:
Fissa
Pressione di esercizio:
0 … 10 bar
H
H1
Temperatura:
–10°C … +90°C max. (fluido)
–10°C … +50°C max. (ambiente)
P
3
A
MATERIALI
L
Connessione B
H
H1L
Corpo: ottone o acciaio inossidabile
Guarnizione sede: NBR (Perbunan)
Parti interne: acciaio inossidabile 1.4104/430 F,
G1/4
G3/8
G1/2
85,5
85,5
85,5
73,0
73,0
74,5
Per fluidi inquinati è raccomandata l’installazione di un filtro a
monte
Dimensioni
70
70
70
1.4303, PVDF
44
44
60
Modelli
OTTONE - PER GAS E LIQUIDI NEUTRI
Modelli (24 V d.c.)
Modelli (230 V a.c.)Azionamento
Orifizio (mm)
Connessione
Kv value (m3h)
Pressione di esercizio (bar)
8253000800102400 8253100800102400 8253200800102400 10
10
10
G 1/4
G 3/8
G 1/2
1,5
1,7
1,7
0 …10
0 …10
0 …10
ACCIAIO INOSSIDABILE - PER GAS E LIQUIDI AGGRESSIVI
Modelli (24 V d.c.)
Modelli (230 V a.c.)Azionamento
Orifizio (mm)
Connessione
Kv value (m3h)
Pressione di esercizio (bar)
8256000800102400 8256200800102400 10
10
G 1/4
G 1/2
1,5
1,7
0 …10
0 …10
8253000800123050
8253100800123050
8253200800123050 –
–
2/2 NC
2/2 NC
2/2 NC
2/2 NC
2/2 NC
Gruppo Solenoidi
TipoAssorbimento
24 V d.c.
230 V a.c.
(W)
(VA)
Classe di protezione
Collegamento elettrico
Connettore
cablabile
8001
IP 65 Compreso
12
20/16
DIN EN 175301-803 Per ulteriori dettagli, fare riferimento alle schede tecniche
Per maggiori informazioni
www.norgren.com/info/nec/it123
Spedizione rapida - ordina oggi stesso allo
PDF
CAD
039 6063 243
123
VALVOLE A SEDE INCLINATA A PRESSIONE
Serie Buschjost 84720/84740
orifizio da 15 a 25 mm (ND) 2/2, G1/2 … G1
Indicatore visivo di posizione standard
Chiusura ammortizzata (si chiude in direzione
opposta al flusso)
Adatte per fluidi contaminati
Adatte per vuoto fino a max. 90%
Direzione flusso inverso optional
CARATTERISTICHE TECNICHE
Fluido:
Gas e liquidi neutri (Serie 84720)
Gas e liquidi aggressivi (Serie 84740)
Valvole
Direzione flusso:
Fissa
Pressione di esercizio:
Da 0 a 16 bar, vedi tabelle per i singoli dettagli
B
Temperatura:
1
H
–10°C … +60°C max. (ambiente)
Z1
Fluido pilota:
Z2
Gas neutri
Materiali
Corpo: ottone dezincato (84720),
P
acciaio inossidabile (84740)
Dimensioni
Connessione
B
H
G1/2
G3/4
G1
66
66
66
154 140,5 65
160 144,5 75
171 150,5 90
H1L
SW
27
32
41
Express Links
A
SW
Valvola pilota 3/2
raccomandata...
L
3
H
–10°C … +180°C max. (fluido)
Guarnizione sede: PTFE
Parti interne: ottone, acciaio inossidabile (84720),
Per l’utilizzo con queste valvole
pilota a sede inclinata,
vedi pagina 126
acciaio inossidabile (84740)
Modelli
OTTONE - PER GAS E LIQUIDI NEUTRI
ModelliAzionamento
A
a
Z
Orifizio (mm)
Connessione
Kv value (m3h)
Pressione di esercizio (bar)
15
20
25
G1/2
G3/4
G1
4,8
10
14
0..16
0..8
0..5
Connessione
Kv value (m3h)
Pressione di esercizio (bar)
G1/2
4,8
0..16
b
ab
P
8472200000000000 8472300000000000 8472400000000000 2/2 N/C
2/2 N/C
2/2 N/C
ACCIAIO INOSSIDABILE - PER GAS E LIQUIDI AGGRESSIVI
ModelliAzionamento
Orifizio (mm)
A
a
Z
ab
b
P
8474200000000000 PDF
124
2/2 N/C
CAD
15
Per maggiori informazioni
www.norgren.com/info/nec/it124
store.norgren.com/it
NORGREN EXPRESS – Assistenza
store.norgren.com/it
VALVOLE A SEDE INCLINATA AZIONATE A PRESSIONE
Serie Buschjost 84500/84520
orifizio da 15 a 50 mm (ND) 2/2, G1/2 … G2
Intercambiabile per funzioni NC, NO o a doppio
effetto
Indicatore visivo di posizione standard
Chiusura ammortizzata (si chiude in direzione
opposta al flusso)
Adatte per fluidi contaminati
Adatte per vuoto fino a max. 90%
Direzione flusso inverso optional
CARATTERISTICHE TECNICHE
Fluido:
Valvole
Gas e liquidi neutri (Serie 84500)
Gas e liquidi aggressivi (Serie 84520)
Direzione flusso:
Fissa
B
Pressione di esercizio:
1
H
Da 0 a 16 bar, vedi tabelle per i singoli dettagli
H
Dimensioni
Connessione B
H
H1L
SW
G1/2
G3/4
G1
G1 1/4
G1 1/2
G2
177,5
184,0
194,5
209,5
208,5
229,5
164,0
168,0
174,0
184,5
186,0
194,5
27
32
41
50
55
70
65
75
90
110
120
150
Temperatura:
Z1
–10°C … +180°C max. (fluido)
Z2
–10°C … +60°C max. (ambiente)
3
Fluido pilota:
Gas neutri
A
89,5
89,5
89,5
89,5
89,5
89,5
SW
Corpo: ottone dezincato (84500), acciaio inossidabile
L
P
Materiali
(84520)
Guarnizione sede: PTFE
Parti interne: ottone, acciaio inossidabile (84500),
Modelli
acciaio inossidabile (84520)
OTTONE - PER GAS E LIQUIDI NEUTRI
ModelliAzionamento
A
a
Z
Orifizio (mm)
Connessione
Kv value (m3h)
Pressione di esercizio (bar)
15
20
25
32
40
50
G1/2
G3/4
G1
G1 1/4
G1 1/2
G2
4,8
10
14
23
30
37
0..16
0..10
0..10
0..7
0..4,5
0..3
Connessione
Kv value (m3h)
Pressione di esercizio (bar)
G1/2
G3/4
G1
4,8
10
14
0..16
0..10
0..10
b
ab
P
8450200000000000 8450300000000000 8450400000000000 8450500000000000 8450600000000000
8450700000000000 2/2 N/C
2/2 N/C
2/2 N/C
2/2 N/C
2/2 N/C
2/2 N/C
ACCIAIO INOSSIDABILE - PER GAS E LIQUIDI AGGRESSIVI
ModelliAzionamento
Orifizio (mm)
A
a
Z
ab
b
P
8452200000000000 8452300000000000 8452400000000000 2/2 N/C
2/2 N/C
2/2 N/C
15
20
25
Per maggiori informazioni
www.norgren.com/info/nec/it125
Non trovi un prodotto? Chiama l’Express Team
PDF
CAD
039 6063 243
125
VALVOLA PILOTA PER VALVOLE AZIONATE
A PRESSIONE Serie 84660 Buschjost
3/2 NC, Dn 1.6 e DN 3.0, G1/4
Valvola pilota per valvole azionate a pressione
Valvola con sede ad azionamento elettrico indiretto
Design compatto
Basso consumo di energia
CARATTERISTICHE TECNICHE
Fluido:
Aria compressa filtrata, lubrificata o non o liquidi neutri
Funzione di commutazione:
Valvole
Normalmente chiusa
Direzione del flusso:
Fissa
Pressione di esercizio:
Da 1 a 10 bar
Posizione di montaggio:
A piacere, ma preferibilmente con solenoide rivolto
da -10°C a max. + 60°C (fluido e ambiente)
MATERIALI
61,5
Temperatura:
73,5
3
verso l’alto verticalmente
R
R
A
P
Corpo:
9
( 19)
ottone
60
Guarnizione sede:
TPU
Parti interne:
Acciaio inossidabile, PPS
Modelli
Modelli (24 V d.c.)
Modelli (230 V a.c.)Azionamento Orifizio (mm) Connessione Portata (l/min) Tempo commutazione** ms Pressione di esercizio (bar)
8466000910102400
8466000910123050
3/2
1,6
G1/4
1,2
8,5 (on)
30,4 (off)
1 …10
** Per 6 bar secondo DIN VDI 3290 con solenoide per c.c.
Gruppo Solenoidi
TipoAssorbimento
24 V d.c.
230 V a.c.
(W)
(VA)
Classe di protezione
Collegamento elettrico
Connettore
cablabile
9101
IP 65 Compreso
8
15/12
DIN EN 175301-803 Per ulteriori dettagli fare riferimento alle schede tecniche
PDF
126
CAD
Per maggiori informazioni
www.norgren.com/info/nec/it126
store.norgren.com/it
NORGREN EXPRESS – Ordini
Chiama 039-6063243
VALVOLA A PISTONE AD AZIONAMENTO
ELETTRICO INDIRETTO Serie Bushjost 85300
Orifizio da 12 a 25 mm (ND) 2/2 NC, da G 1/2 a G1
Valvola ad otturatore compatta
Portata elevata
Funzionamento ammortizzato
Design compatto funzionale
CARATTERISTICHE TECNICHE
Fluido:
Gas e liquidi neutri
Direzione flusso:
Valvole
Fissa
Pressione di esercizio:
ØA
Da 0,5 a 40 bar
Temperatura:
–20°C … +90°C max. (fluido)
–20°C … +50°C max. (ambiente)
3
H
H1
CARATTERISTICHE TECNICHE
A
R
P
Corpo: ottone
Guarnizione sede: NBR (Perbunan)
Parti interne: acciaio inossidabile, ottone, PTFE
Per fluidi contaminati si consiglia l’installazione di un filtro a
monte
T
L1
L
Dimensioni
ConnessioneA mm
H
H1LL1
T
G1/2
G3/4
G1
107,5
119,0
131,5
93,5
102,5
110,5
14,0
16,0
18,0
44
50
62
67
80
95
31,0
36,5
44,0
Modelli
OTTONE
Modelli (24 V d.c.)
Modelli (230 V a.c.)Azionamento
Orifizio (mm)
Connessione
Kv value (m3h)
Pressione di esercizio (bar)
8530200915102400 8530300915102400 8530400915102400 8530200915123050
8530300915123050
8530400915123050 12
20
25
G1/2
G3/4
G1
4,4
7,0
10,5
0,5 …40
0,5 …40
0,5 …40
2/2
2/2
2/2
Gruppo Solenoidi
TipoAssorbimento
24 V d.c.
230 V a.c.
(W)
(VA)
Classe di protezione
Collegamento elettrico
Connettore
cablabile
9151
IP 65 Compreso
18
45/35
DIN EN 175301-803 Per ulteriori dettagli fare riferimento alle schede tecniche
Per maggiori informazioni
www.norgren.com/info/nec/it127
Ordinare in qualunque momento,
facilmente, all’indirizzo
PDF
CAD
store.norgren.com/it
127
VALVOLA AD OTTURATORE CON SOLLEVAMENTO
FORZATO AD AZIONAMENTO ELETTRICO
Serie Buschjost 85700 Orifizio da 12 a 25 mm (ND) 2/2, G 1/2 … G1
Portata elevata
Per applicazioni industriali pesanti
Adatta per vuoto
Per sistemi con pressione bassa o discontinua
CARATTERISTICHE TECNICHE
Fluido:
Gas e liquidi neutri
Direzione flusso:
Valvole
Fissa
Pressione di esercizio:
da 0 a 25 bar
Posizione di montaggio:
A piacere, ma preferibilmente con solenoide rivolto
verso l’alto
H1
–20°C … +90°C max. (fluido)
–20°C … +50°C max. (ambiente)
H
3
Temperatura:
ØA
MATERIALI
P
A
R
Corpo: ottone
Guarnizione sede: NBR (Perbunan)
Parti interne: acciaio inossidabile, PTFE/ carbonio
T
L1
Per fluidi contaminati si consiglia l’installazione di
un filtro a monte
L
Dimensioni
ConnessioneA mm
H
H1LL1
T
G1/2
G3/4
G1
154,5
162,0
183,0
140,5
146,5
162,0
14,0
16,0
18,0
44,0
50,0
62,0
67,0
80,0
95,0
31,0
36,5
44,0
Modelli
Modelli (24 V d.c.)Azionamento
Orifizio (mm)
Connessione
Kv value (m3h)
Pressione di esercizio (bar)
8570200940102400 8570300940102400 8570400940102400 12
20
25
G1/2
G3/4
G1
4,4
7,0
10,5
0 …25
0 …25
0 …25
2/2
2/2
2/2
Gruppo Solenoidi
TipoAssorbimento
24 V d.c.
230 V a.c.
(W)
(VA)
Classe di protezione
Collegamento elettrico
Connettore
cablabile
9401
IP 65 Compreso
38
-
DIN EN 175301-803 Per ulteriori dettagli, fare riferimento alle schede tecniche
PDF
128
CAD
Per maggiori informazioni
www.norgren.com/info/nec/it128
store.norgren.com/it
NORGREN EXPRESS – Consegna
store.norgren.com/it
VALVOLA NAMUR AD AZIONAMENTO ELETTRICO
Serie Herion 97100
Orifizio 6 mm (ND) – 3/2, 5/2, 5/3, NC/APB, G1/4
5
2
4
1
2
CARATTERISTICHE TECNICHE
203
131,5
110
1
0
25
37,2
Aria compressa, filtrata, lubrificata e non-lubrificata
1
0
1
0
Pressione d’esercizio:
Da 2 a 8 bar
Direzione del flusso:
3
3
7,2
7,2
25
Fluido:
13
13
M5
19,5
5,5
M5
19,5
1
2
5,5
Valvole
4
38,5
37
3
32
3
40
1
32
40
5
La sottobase reversibile consente di ottenere la
funzione 3/2 o 5/2 .
Ricircolo aria di scarico
Commutazione senza sovrapposizioni, funzione
di commutazione garantita anche in presenza di
ridotte sezioni di alimentazione
Funzione di sicurezza in caso di assenza di
alimentazione elettrica garantita da una molla di
riposizionamento (monostabile).
Comando manuale bistabile
Design compatto
Semplice design del sistema di tenuta
Bobina facilmente intercambiabile
Fissa
3
Posizione di fissaggio:
A piacere
Temperatura ambiente:
Valvola: da -25 a +50°C, Bobina: Vedere tabella bobine
Con temperature negative utilizzare aria secca. Se installate
all’aperto, proteggere tutte le connessioni da infiltrazioni di
umidità. Consultare il nostro Servizio tecnico per applicazioni
inferiori a +2°C
Modelli
Valvole 3/2, 5/2 e 5/3
Modello
Modello
Azionamento
24 V d.c.
230 V a.c.
10
G1/4
G 1/8
Flangia NC
750
1
G1/4
G 1/8 Flangia
NC
750
2
G1/4
G 1/8
CC
500
2
513
Solenoide/Molla
42
42
12
10 14
513
9711000303602400 9711000303623050
Disegno n.
14
12
513
9710000303602400 9710000303623050
Portata (l/min)
42
42
12
Dimensione della connessione Funzione
1
3 (5) 2, 4
14
513
Solenoide/Solenoide
4 2
12
14
513
9712000303602400 9712000303623050
Solenoide/Solenoide
Flangia
CC = Centri Chiusi Esterno libero da materiale non ferroso. Per modelli senza bobina, sostituire gli ultimi nove caratteri del codice con 0000.00000
Gruppo Solenoidi
valvole 3/2, 5/2 e 5/3
Consumo energetico
24 V c.c. 230 V a.c. (W)
(VA)
Tensione
Categoria Classe di
Gamma
Connessione
24 V c.c. 230 V a.c.
protezione protezione
temperatura
elettrica
(mA)
(mA)Ambiente/fluido°C
1,6
3,5
30
–
–
IP 65 (con connettore) -40 ... +50
DIN EN 175301-803 Forma A 6)
Codice
solenoide
3036
Tensione standard 24 V c.c., 230 V c.a. Altre tensioni su richiesta. Design conforme a VDE 0580, EN 50014/50028. 100% ciclo di lavoro.
6) Connettore non fornito; connettore richiesto per c.c.: Codice 0680003, vedere tabella “Accessori”.
Per maggiori informazioni
www.norgren.com/info/nec/it129
Spedizione rapida - ordina oggi stesso allo
PDF
CAD
039 6063 243
129
VALVOLA NAMUR AD AZIONAMENTO ELETTRICO INDIRETTO Serie Herion 97100
Orifizio 6 mm (ND) – 3/2, 5/2, 5/3, NC/APB, G1/4
Modelli
VALVOLE 3/2, 5/2 E 5/3
Modelli
Modelli
Azionamento
24 V d.c.
230 V a.c.
10
Disegno
No.
G1/4
G1/4
G 1/8
G 1/8
Flangia
Flangia
NC
NC
750
750
1
1
G1/4
G1/4
G 1/8
G 1/8
Flangia
Flangia
CC
CC
500
500
2
2
14
12
513
–
9710002303423050
Portata (l/min)
42
42
12
9710002305002400
9710002303402400
Connessione
Funzione
1
3 (5)
2, 4
513
Solenoide/Molla
Solenoide/Molla
4 2
12
14
513
Valvole
3
9712002305002400
9712002303402400
–
9712002303423050
Solenoide/Solenoide
Solenoide/Solenoide
CC = Centri Chiusi Esterno libero da materiale non ferroso. Per modelli senza bobina, sostituire gli ultimi nove caratteri del codice con 0000.00000
Dettagli solenoide
Valvole 3/2, 5/2 e 5/3 per basso assorbimento
Consumo energetico
Tensione
Categoria Classe di
Gamma
Connessione
24 V c.c. 230 V a.c. 24 V c.c. 230 V a.c.
protezione protezione
temperatura
elettrica
(W)
(VA)
(mA)
(mA)Ambiente/fluido°C
Codice
solenoide
1,7
–
–
–
–
IP 65 (con connettore) -40 ... +50
DIN EN 175301-803
Forma B 6)
3050
0,7 2)
–
–
–
IP 65 (con connettore) 2 -40 ... +50
0,7
DIN EN 175301-803
Forma A 6)
3034
Tensione standard 24 V c.c., 230 V c.a. Altre tensioni su richiesta. Design conforme a VDE 0580, EN 50014/50028. 100% ciclo di lavoro.
2) Le valvole possono essere utilizzate solo con c.c. Per applicazioni a 230 V c.a. utilizzare una bobina 206 V c.c. con ponte raddrizzatore 0663303.
6) Connettore non fornito; connettore richiesto per c.c.: Codice 0680003, vedere tabella “Accessori”.
Accessori
ISTRUZIONI PER MODIFICARE
Valvola originale: Funzione 5/2
Silenziatore
Connettori
0014500 (G1/8)*
0570275 Forma A
0663303 con raddrizzatore
0680003 Forma B
La funzione rispettivamente a 3/2
e 5/2 vie può essere realizzata
semplicemente scambiando
le sottobasi dell’adattatore
5/2
7
incluse. Assicurarsi che il segno
6
Valvola con funzione 3/2
e la freccia corrispondano
come mostrato nel disegno
sopra. La modalità originale di
alimentazione è: funzione 5/2.
3/2
7
130
Freccia
6�
6
Segno
7�
store.norgren.com/it
* Per utilizzo interno
Express Links
Aria di scarico…
Può essere rumorosa e
pericolosa per le orecchie.
Utilizzare sempre un
silenziatore.
Vedi pagina 275
NORGREN EXPRESS – Assistenza
store.norgren.com/it
VALVOLA NAMUR AD AZIONAMENTO ELETTRICO
Herion 97300
Nuova gamma disponibile da settembre 2009
3/2 e 5/2 , G1/4
Per attuatori a singolo e doppio effetto
Commutazione senza crossover, funzione
di commutazione garantita anche con
alimentazione aria a sezione piccola
Funzione a 3/2 o 5/2 vie in un’unica valvola
Meccanismo manuale con fermo
Design compatto
Le elettrovalvole sono applicabili in classe di
protezione EEx e EEx ia , per zone 1, 2 (gas)
ATEX cat. II 2G, EEx nA, per zone 2 (gas), 22
(polvere) ATEX cat. II 3 GD
Fluido:
Aria compressa filtrata, lubrificata o non lubrificata
Pressione di esercizio:
Valvole
CARATTERISTICHE TECNICHE
2…8 bar
Direzione flusso:
1
3
Fissa
Posizione di montaggio:
Optional
Temperatura:
–5°C … +50°C
Consultare il nostro Servizio tecnico per applicazioni inferiori a +2°C
MATERIALI
Corpo:
Alluminio anodizzato
Flangia pilota:
2
Plastica (PBT)
Tenute:
NBR (Perbunan)
Modelli
Modelli
24 V d.c.
Modelli
230 V a.c.
Connessione
Funzione
1, 3, 5
2, 4
Portata
(l/min)
Disegno No.
Collegamento elettrico
9730000305002400
9730000303602400
9731000305002400
9731000303602400
9730000305023050
9730000303623050
9731000305023050
9731000303623050
G1/4
G1/4
G1/4
G1/4
1300
1300
1300
1300
1
1
2
2
DIN EN 175301-803 Forma B
DIN EN 175301-803 Forma A
DIN EN 175301-803 Forma B
DIN EN 175301-803 Forma A
Flangia
Flangia
Flangia
Flangia
5/2, 3/2 Sol/Molla
5/2, 3/2 Sol/Molla
5/2, 3/2 Sol/Sol
5/2, 3/2 Sol/Sol
Per valvole senza bobina, sostituire le ultime nove cifre del numero di matricola con 000000000
Per maggiori informazioni
www.norgren.com/info/nec/it131
Non trovi un prodotto? Chiama l’Express Team
PDF
CAD
039 6063 243
131
VALVOLA NAMUR AD AZIONAMENTO ELETTRICO INDIRETTO Herion 97300
3/2 e 5/2, G1/4
Gruppo Solenoidi
Assorbimento
24 V d.c. 230 V a.c. (W)
(VA)
Categoria di Classe di protezione
protezione
Temperatures °C
ambiente / fluido
Collegamento Solenoide codice
elettrico
Valvole
1,7
4,3
–
IP 65 (con Connettore) -40 ... +50
DIN EN 175301-803
Forma B 2
3050
-40 ... +50
1,6
3,5
–
IP 65 (con Connettore) 1
DIN EN 175301-803
Forma A 2
3036
Tensioni standard 24 V c.c., 230 V c.a. Altre tensioni a richiesta.
*1) Certificato di Conformità PTB Nr. PTB 03 ATEX 2015X
*2) Il connettore non è incluso nella consegna; connettori richiesti 068003 forma B o 0570275 forma A
Accessori
Silenziatore
Connettore
Piastra della flangia
Cursore
0014600 (G1/4)*
0570275 Forma A
0663303 Forma A con rettificatore
0680003 Forma B
0612790 Piastra di connessione singola
0540593
0612791 Uso della scanalatura NAMUR in combinazione con 0612790 (alluminio)
3
* Per utilizzo interno
ISTRUZIONI PER CONVERSIONE
Funzione a 5/2 vie (valvola originale)
La funzione rispettivamente a 3/2
e 5/2 vie può essere realizzata
semplicemente scambiando
le sottobasi dell’adattatore
5/2
7
incluse. Assicurarsi che il segno
6
Express Links
Connettori e cavi
Per una selezione completa di
connettori e cavi da 22 mm e
30 mm DIN EN175301-803,
vedi pagine 151 e 152
e la freccia corrispondano
Funzione a 3/2 vie
come mostrato nel disegno
sopra. La modalità originale di
alimentazione è: funzione 5/2.
Freccia
6�
3/2
7
132
Segno
7�
6
store.norgren.com/it
NORGREN EXPRESS – Ordini
Chiama 039-6063243
VALVOLE AD OTTURATORE AD AZIONAMENTO
ELETTRICO DIRETTO Serie Herion 24011
Orifizio 5 mm (ND) 3/2, Universale, G1/4, 1/4 NPT, flangia con interfaccia NAMUR
Utilizzato per comandare attuatori di processo a
semplice effetto
Approvazione TÜV- basata su IEC 61 508, DIN V
19 251. Approvazioni: DIN EN 161/3394 DVGW,
gruppo Rm e EN 13611
Valvole per sistemi di sicurezza secondo SIL 4
o AK 7
Sistema manifold tipo NAMUR standard per un
facile assemblaggio
Funzione di sicurezza in caso di assenza di
alimentazione elettrica garantita da una molla di
riposizionamento.
Adatte per applicazioni all’esterno in condizioni
ambientali critiche (vedere elenco bobine)
46
1
Valvole
Bobine conformi alla normativa ATEX
43
98
CARATTERISTICHE TECNICHE
1
51
2
Fluido:
24
3
3
Fluidi gassosi o liquidi, aggressivi e non
5,5
Pressione d’esercizio:
30
Da 0 a 10 bar
27
55
Caratteristiche portata:
340 l/min
50
Direzione del flusso:
2
46
Opzionale
A piacere, preferibilmente verticale
5,5
52
24
37,5
3
12
117,5
13,5
M5
Posizione di fissaggio:
Temperatura fluido:
1
Da -25°C a +80°C NBR , Da -10°C a +120°C FPM,
acqua fino a +95°C , Da -40°C a +60°C VMQ
2
6,5
6,5
7,5
Per temperature inferiori a 0°C utilizzare aria secca. Se
installate all’aperto, proteggere tutte le connessioni da
infiltrazioni di umidità. Consultare il nostro Servizio tecnico per
applicazioni inferiori a +2°C
50
32
Modelli
VALVOLE CON CONNESSIONE FILETTATA - VALVOLE IN OTTONE
Materiali
Guarnizione Comando Gruppo
Disegno Prova di certificato
Modelli
Modelli
Azionamento Conne- Pressione di 24 V d.c.
230 V a.c.
ssione
esercizio (bar)# sede
manuale Solenoide No.
IEC 61 508**
2
1 3
2401103080002400
2401103426002400
2401103466002400
2401126080002400
2401126426002400
2401138080002400
2401138426002400
2401138466002400
2401103380323050
2401103426123050
–
2401126380323050 12
–
2401138380323050
2401138426123050
–
3 2
3 1
2
G1/4
G1/4
G1/4
G1/4
G1/4
1/4 NPT
1/4 NPT
1/4 NPT
0 ... 10
0 ... 10
0 ... 10
0 ... 10
0 ... 10
0 ... 10
0 ... 10
0 ... 10
NBR
NBR
NBR
FKM
FKM
NBR
NBR
NBR
–
–
–
–
–
–
–
–
A
B
B
A
B
A
B
B
1
1
1
1
1
1
1
1
•
•
•
•
•
VALVOLE CON CONNESSIONE FILETTATA - VALVOLE IN ACCIAIO INOSSIDABILE (1.4404/316l) PER AMBIENTI AGGRESSIVI
2401147080002400
2401147380323050
1/4 NPT
0 ... 10
FKM
–
A
1
** & # Ved. pag 134
Per maggiori informazioni
www.norgren.com/info/nec/it133
Ordinare in qualunque momento,
facilmente, all’indirizzo
PDF
CAD
store.norgren.com/it
133
VALVOLE AD OTTURATORE AD AZIONAMENTO ELETTRICO DIRETTO Serie Herion 24011
Orifizio 5 mm (ND) 3/2, Universale, G1/4, 1/4 NPT, flangia con interfaccia NAMUR
Modelli
2
Valvole con interfaccia NAMUR - Valvole in1 alluminio
anodizzato
Materiali
3
Modello
Modello
Azionamento Dimensione della Pressione
Guarnizione Comando Gruppo Drg. Certificato di test
24 V c.c.
230 V a.c.
connessione
d’esercizio (bar)# sede
manuale solenoidi No. IEC 61 508**
3 2
12
3 1
2401109080002400
2401109426002400
Valvole
3
2401109380323050
2401109426123050
2
G1/4
G1/4
0 ... 10
0 ... 10
NBR
NBR
Add-on
Add-on
A
B
2
2
•
•
** Certificazione non inclusa nella fornitura. Approvazione S 137/01, SIL 4 per bassa domanda, SIL 3 per domanda elevata, Approvazione S 83/96, AK 7 (richiesta dal produttore).
In particolare per le valvole con approvazione TÜV ed installazione in impianti, basata sugli standard di sicurezza DIN V 19250, IEC 61511,
tenendo conto del documento Istruzioni di Manutenzione 7503444.
La responsablità per la manutenzione e la riparazione delle elettrovalvole ricade sull’operaatore o sull’autorità di supervisione di questi sistemi di processo.
Dettagli solenoide Gruppo A
Consumo energetico
24 V c.c. 230 V a.c. (W)
(VA)
Tensione
Categoria Classe di
Gamma
24 V c.c. 230 V a.c.
protezione protezione
temperatura
(mA)
(mA)Ambiente/fluido°C
Connessione
elettrica
Codice
solenoide
DIN EN175301-803
Form A 6)
DIN EN175301-803
Form A 6)
0800 7)
Connessione
elettrica
Codice
solenoide
-40 ... +80/+55
M20 x 1,5 6)
4260 8)
-40 ... +80/+55
M20 x 1,5 6)
4261 8)
-40 ... +80/+55
1/2 NPT 6)
4660 8)
16,9
–
703
–
–
–
18
–
185
–
IP00 senza tappo 5)
-25 ... +60
IP65 con connettore 5)
IP00 senza tappo 5)
-25 ... +60
IP65 con connettore 5)
3803 7)
Dettagli solenoide gruppo B
Consumo energetico
24 V c.c. 230 V a.c. (W)
(VA)
Tensione
Categoria Classe di
Gamma
24 V c.c. 230 V a.c.
protezione protezione
temperatura
(mA)
(mA)Ambiente/fluido°C
4
–
162
–
II2G
II2D
–
5,3
–
23
II2G
II2D
4
–
162
–
II2G
II2D
Tensione standard 24 V c.c., 230 V c.a. Altre tensioni su richiesta. Design conforme a
VDE 0580, EN 50014/50028. 100% ciclo di lavoro.
2) Categoria II 2 GD, EC - Certificato di Test tipo KEMA 98 ATEX 4452 X
3) Categoria II 2 GD, EC - Certificato di Test tipo PTB 02 ATEX 2085 X
5) Connettore richiesto per c.c.: Codice 0570275. Connettore con ponte raddrizzatore per
c.a. o corrente universale: Cod. Art. 0663303
EEx me II T4/T6 2)
IP66 T130°C
EEx me II T4/T6 2)
IP66 T130°C
EEx md IIC T4/T6 3)
EEx me IIC T4/T6 3)
IP66 T130°C
6) Connettore/ passacavo non fornito vedere tabella “Accessori”.
7) Adatto per installazione esterna se dotato con protezione speciale (ad es. installazione
in un armadio)
8) Questa bobina ha un fuso con una potenza appropriata.
Accessori
134
Tenuta cavo
Classe di Protezione EEx e, EEx d
(ATEX), Ms ottone nichelato
Connettori
EEx e 0588819 (per solenoide 42xx /46xx M20 x 1,5)
0570275
store.norgren.com/it
NORGREN EXPRESS – Consegna
store.norgren.com/it
VALVOLE AD OTTURATORE AD AZIONAMENTO
ELETTRICO DIRETTO Serie Herion 95000
Orifizio da 1,5 a 6 mm (ND) 2/2, NC/NO, G1/4
Funzionamento da 0 bar
Brevi tempi di commutazione
18
1
18
Adatto per vuoto 1,33·10-3 mbar
Montaggio senza olio o grasso
Per sistemi c.a con raddrizzatore integrato (da 40
a 60 Hz)
M4
27
~ 120
Questi solenoidi sono approvati ATEX e FM, CSA, XP
28,5
92,5
CARATTERISTICHE TECNICHE
Fluido:
2
1
36
Valvole
Fluidi neutri, gassosi e liquidi
26
Pressione d’esercizio:
Da 0 a 50 bar
2
18
18
Direzione del flusso:
Fissata
18
18
3
Posizione di fissaggio:
M4
Opzionale, ma preferibilmente con solenoide verso alto
27
92,5
~ 120
46,5
2
26
36
Da -25 a +80°C NBR (Perbuna)
Temperatura ambiente:
75,5
29,5
1
3
Temperatura fluido:
~ 120
M4
Dipende dal tipo di solenoide, Da-25 a +80°C
2
1
36
Consultare il nostro Servizio tecnico per applicazioni inferiori
a +2°C Per fluidi contaminati si consiglia l’installazione di un
filtro a monte
26
Modelli
Modello
Funzione
2
1
9500100xxxx***** 9500200xxxx***** 9500300xxxx***** 9500400xxxx***** 9501400xxxx***** 9501500xxxx***** 9501600xxxx***** 2/2 NC
2/2 NC
2/2 NC
2/2 NC
2/2 NC
2/2 NC
2/2 NC
2
Pressione
Portata l/min
d’esercizio (bar)
Gruppe
solenoidi
Disegno n.
2
1
G1/4 G1/4 G1/4 G1/4 G1/4 G1/4 G1/4 1,5
2
3
4
4
5
6
0 ... 40
0 ... 35
0 ... 10
0 ... 12
0 ... 14
0 ... 5
0 ... 5
70
120
200
350
350 450 550
13B 13B
13C
13D
16D
16D
16D
1
1
1
1
2
2
2
G1/4 G1/4 1,5
3
0 ... 40
0 ... 10
70
160
13B 13B
3
3
2
1
9502210xxxx***** 9502310xxxx***** Dimensione
Ugello (mm)
della connessione
1
2/2 NA
2/2 NA
xxxx Inserire codice bobina dalla tabella a pagina 137. ***** Inserire codice tensione dalla tabella sottostante
Codici tensione
24 V c.c.
230 V a.c.
02400
23050
Altre tensioni disponibili, si prega di contattare il proprio Express Team
Per maggiori informazioni
www.norgren.com/info/nec/it135
Spedizione rapida - ordina oggi stesso allo
PDF
CAD
039 6063 243
135
VALVOLE AD OTTURATORE AD AZIONAMENTO
ELETTRICO DIRETTO Serie Herion 96000
Orifizio da 2 a 5 mm (ND) 3/2, NC/NO, G1/4
Funzionamento da 0 bar
1
Disponibile per vuoto fino a 1,33·10-3 mbar-l/s
18
Senza sostanze che possano danneggiare la
verniciatura
18
2
Per bobina c.a. con raddrizzatore integrato (da
40 a 60 Hz)
27
G 1/8
Elettrovalvole conformi a normative ATEX e FM,
CSA, XP
28,5
74,5
CARATTERISTICHE TECNICHE
Fluido:
2
1
36
Pressione d’esercizio:
26
18
Da 0 a 18 bar
2
Direzione del flusso:
18
3
18
18
Fissata
M4
M4
27
27
A piacere, preferibilmente con solenoide nella parte superiore.
3
29,5
Temperatura ambiente:
A seconda dalla bobina scelta
1
46,5
75,5
Da -25 a +80°C NBR (Perbuna)
92,5
Temperatura fluido:
~ 120
G 1/8
~ 120
Valvole
Gas neutri e fluidi gassosi
Posizione di fissaggio:
3
~ 120
3
2
2
1
3
36
Da -25, -40 a +55, +80, +100°C
26
26
36
Consultare il nostro Servizio tecnico per applicazioni inferiori a +2°C
Per fluidi contaminati si consiglia l’installazione di un filtro a monte
Modelli
Modello
Funzione
9600210xxxx***** 9600240xxxx***** 9600320xxxx***** 9600340xxxx***** 9601430xxxx***** 9601440xxxx***** 9601540xxxx***** Pressione
d’esercizio (bar)
Portata (l/min)
Gruppo
solenoidi
Disegno n.
G1/4 G1/4 G1/4 G1/4 G1/4 G1/4 G1/4 2
2
3
3
4
4
5
0 ... 10 0 ... 18 0 ... 6 0 ... 14 0 ... 8
0 ... 10
0 ... 7
120
120 200
200 350
350 450 13B 13D
13C
13D
16C
16D
16D
1
1
1
1
2
1
2
G1/4 G1/4 G1/4 2
3
4
0 ... 9
0 ... 9 0 ... 6 100 160
300
13B 13D 16D
3
3
3
2
1 3
1 3
3/2 NC2
3/2 NC
3/2 NC1 3
3/2 NC
3/2 NC
3/2 NC
3/2 NC
2
1 3
1 3
Ugello
(mm)
2
2
9602210xxxx*****
2
9602340xxxx***** 9602440xxxx***** Dimensione
della connessione
1 3
3/2 NO
3/2 NO
3/2 NO
xxxx Inserire codice bobina dalla tabella a pagina 137. ***** Inserire codice tensione dalla tabella sottostante
Codici tensione
24 V c.c.
230 V a.c.
02400
23050
Sono disponibili altre tensioni. Si prega di contattare l’Express Team
PDF
136
CAD
Per maggiori informazioni
www.norgren.com/info/nec/it136
store.norgren.com/it
NORGREN EXPRESS – Assistenza
store.norgren.com/it
GRUPPI SOLENOIDI ELETTRICI Per le Serie 95000 e 96000
gruppo 13b
Consumo energetico Tensione
Categoria
Classe di
Gamma
Connessione
24 V c.c. 230 V a.c. 24 V c.c. 230 V a.c.
protezione protezione
temperatura
elettrica
(W)
(VA)
(mA)
(mA)Ambiente/fluido°C
gruppo 13c
Consumo energetico Tensione
Categoria
Classe di
Gamma
Connessione
24 V c.c. 230 V a.c. 24 V c.c. 230 V a.c.
protezione protezione
temperatura
elettrica
(W)
(VA)
(mA)
(mA)Ambiente/fluido°C
8,0
–
331
–
–
–
9,2
–
40
–
IP 65 (con connettore) 5)
IP 65 (con connettore) 5)
–25 ... +60
Fluid: max. 80
–25 ... +60
Fluid: max. 80
Codice
solenoide
DIN EN 175301-803
0246 7)
Forma A 6)
DIN EN 175301-8033206 7)
Forma A 6)
Codice
solenoide
IP 65 (con connettore) 5) IP 65 (con connettore) 5) –25 ... +60
Fluid: max. 80
–25 ... +60 Fluid: max. 80
DIN EN 175301-803 0200 7)
Forma A 6)
DIN EN 175301-8033204 7)
Forma A 6)
8,9
–
369
–
II2G 2)
II2D
EEx me II
T5/T4
IP 66
T 130°C 2)
T5:
–40 ... +55
T4:
–40 ... +65
M20 x 1,5 6)4220 8)
gruppo 13D
Consumo energetico Tensione
Categoria
Classe di
Gamma
Connessione
24 V c.c. 230 V a.c. 24 V c.c. 230 V a.c.
protezione protezione
temperatura
elettrica
(W)
(VA)
(mA)
(mA)Ambiente/fluido°C
Valvole
12,1
–
504
–
–
–
11,3
–
49
–
Codice
solenoide
16,9
–
703
–
–
–
17,3
–
75
–
IP 65 (con connettore) 5) IP 65 (con connettore) 5) –25 ... +60
Fluid: max. 80
–25 ... +60
Fluid: max. 80
DIN EN 175301-8030700 7)
Forma A 6)
DIN EN 175301-803 3703 7)
Forma A 6)
11,4
–
475
–
II2G
II2D
EEx me II T5/T4
IP66 T 130°C 2)
T5: –40 ... +40
T4:
–40 ... +50
M20 x 1,5 6) 3
4230 8)
gruppo 16C Consumo energetico Tensione
Categoria
Classe di
Gamma
Connessione
Codice
24 V c.c. 230 V a.c. 24 V c.c. 230 V a.c.
protezione protezione
temperatura
elettrica
solenoide
(W)
(VA)
(mA)
(mA)Ambiente/fluido°C
6,8
–
284
–
–
–
10,6
–
46
–
IP 65 (con connettore) 5)
IP 65 (con connettore) 5) –25 ... +60
Fluid: max. 80
–25 ... +60 Fluid: max. 80
DIN EN 175301-803 0827 7)
Forma A 6)
DIN EN 175301-8033805 7)
Forma A 6)
gruppo 16D Consumo energetico Tensione
Categoria
Classe di
Gamma
Connessione
Codice
24 V c.c. 230 V a.c. 24 V c.c. 230 V a.c.
protezione protezione
temperatura
elettrica
solenoide
(W)
(VA)
(mA)
(mA)Ambiente/fluido°C
16,9
–
703
–
–
–
17,3
–
75
–
IP00 senza tappo 5) –25 ... +60
IP65 con tappo 5)
IP00 senza tappo 5) –25 ... +60
IP65con tappo 5)
Tensione standard 24 V c.c., 230 V c.a. Altre tensioni su richiesta. Design conforme a VDE 0580, EN
50014/50028. 100% ciclo di lavoro.
2) Categoria II 2 GD, Certificato Collaudo tipo EC KEMA 98 ATEX 4452 X
5) Tipo connettore richiesto 131004001.
6) Connettore e cavo non forniti.
7) Adatto per installazioni all’esterno solo se provvisto di una speciale protezione (ad es. installazione in
un armadio)
DIN EN175301-803 0800 7)
Forma A 6)
DIN EN175301-80338037)
Forma A 6)
Accessori
Tenuta cavo
Classe di Protezione EEx e, EEx d
(ATEX), Ms ottone nichelato
Connettori
EEx e 0588819 Per solenoide 42xx/46xx M20x1.5
0570275
8) Questo solenoide è provvisto di un fusibile con una potenza adeguata.
Non trovi un prodotto? Chiama l’Express Team
039 6063 243
137
VALVOLE AD OTTURATORE AD AZIONAMENTO
ELETTRICO INDIRETTO Serie Herion 80200
Alte portate
A piacere, comandata da una sorgente pilota
esterna
Alta frequenza di azionamento
Bobine facilmente intercambiabili
CARATTERISTICHE TECNICHE
Fluido:
Aria compressa, filtrata, lubrificata o non lubrificata
Posizione di fissaggio:
Valvole
A piacere, preferibilmente in posizione verticale con
vibrazioni forti perpendicolari all’asse di vibrazione
R
Pressione di esercizio:
10 bar max
Portata:
(a 6 bar Δp 1 bar)
12
E
G1/2
5000
G3/4
8000
G1
12000, 18000*
øK
D
3
Orifizio Ø l/min
3
2
1
L
* solo per valvole 8026870
Temperatura ambiente:
–10°C … +60°C
M
G
Consultare il nostro Servizio tecnico per applicazioni inferiori a +2°C
H
Dimensioni
Materiali
Corpo:
Alluminio
Guarnizione sede:
Modelli D
E
G
H
ØKL
M
R
802657
802667
802677
802857
–
–
–
200,5
71
82,5
82,5
71
86
112
112
86
9
9
9
9
52
54
54
52
78
92
92
78
187,5
197,5
197,5
–
65,5
74,5
74,5
65,5
AU (poliuretano)
Parti interne:
POM
Modelli
Modelli
24 V d.c.
Modelli
24 V a.c.
Connessione
1
2
3
Orifizio
Tipo
(mm)
Pressione di esercizio (bar)*
Pressione di esercizio (bar)*
Tempo
commutazione (ms)
8026570080002400
8026670080002400
8026770080002400
8026572080002400#
8026570080002450 8026670080002450 8026770080002450
8026572080002450#
G1/2 G3/4 G1 G1/2 15 20 25 15 2 ... 10 2 ... 10 2 ... 10 -0,9 ... 6 –
–
–
4 ... 10 10
10
10
20
G1/2 G3/4 G1 G1/2 G3/4 G1 G1 G3/4 NC NC NC NC * Pressione pilota richiesta ≥pressione di lavoro, min. 2 bar; con pressione di lavoro a vuoto + 1 bar, min. 4 bar.
# Valvola per vuoto
PDF
138
CAD
Per maggiori informazioni
www.norgren.com/info/nec/it138
store.norgren.com/it
NORGREN EXPRESS – Ordini
Chiama 039-6063243
VALVOLA DI SICUREZZA PER
PRESSA Serie Herion XSz
154
Sicurezza intrinseca senza pressione residua
Auto-monitoraggio dinamico
Da utilizzare in combinazione con sistemi
frizione/freno pneumatici e altre funzioni di
sicurezza a 3 vie
Conforme a EN 692, EN 954-1, BG, OSHA, SUWA
e ad altre omologazioni
Migliora i livelli di sicurezza e i tempi morti sulle
presse meccaniche
Non è necessario un monitoraggio elettrico
supplementare
Facile da integrare in sistemi preconfigurati
106
10
163
6.5
D
R
A
53
A
63
A
CARATTERISTICHE TECNICHE
21
26
R
P
116
128
1
Aria compressa, filtrata, lubrificata e non lubrificata
~ 207
174
~ 187
Pressione di esercizio:
2 … 10 bar (XSz10)
38.5
11
~ 277.5
D
2 … 8 bar (XSz 20/32/50)
3
21
Tensione:
131
2
~ 99.5
26.5
24 V c.c., 24V c.a., 100V c.a. o 230 V c.a.
Temperatura ambiente:
1
~ 111
2
Valvole
Fluido:
194
~ 189
–10ºC … +60ºC
~ 170
~ 191
Consultare il nostro Servizio tecnico per applicazioni inferiori a +2°C
157,5
3
Materiali
155
Corpo:
Alluminio
M10
Tenute:
R
M10
41
41
110
P
~ 470
R
Poliuretano e NBR
37
64
41
A
A
63,5
~ 180
53,5
13
238
3
Modelli
217
10
65
104
127
1
138
260
66
21
3
R
2
112
135
~ 206
~ 159
~ 148
39,5
D
9,2
11,5
159
155,5
P
115
4
135
Modelli Modelli Modelli
Modelli
Tipo
24 V d.c.
24 V a.c.
110 V a.c.
230 V a.c.
Connessione
PAA1
R
Disegno
No.
2492901020002400
2493000080002400 2493130080002400
2493230080002400
G1/2 G1/2 G1 G1 1/2 1
4
2
3
2492900020002450 2493000080002450
2493130080002450
2493230080002450
2492900020011050
2493000080011050
2493130080011050
2493230080011050
2492900020023050
2493000080023050
2493130080023050
2493230080023050
Le dimensioni degli attacchi indicate tra parentesi sono connesse. Fornite senza connettore.
Se necessario, selezionare il modello 0570275
** E’ disponibile la valvola con silenziatore integrato
SILENZIATORI DI SICUREZZA
Modelli
Filettatura
Lunghezza
massima
Larghezza
massima
0016620000000000 0016720000000000 196mm
196mm
200mm
200mm
G1 1/2
G2
XSz 10** XSz 20** XSz 32 XSz 50 G1/2 G3/4 G1 G2 (G1/2) (G1) –
–
Express plus
Per dettagli completi…
Sulla nostra gamma di
accessori ausiliari per pressa,
si prega di contattare il
proprio Express Team
Per maggiori informazioni
www.norgren.com/info/nec/it139
Ordinare in qualunque momento,
facilmente, all’indirizzo
G3/4
G1 G1 1/2
G2
PDF
CAD
store.norgren.com/it
139
VALVOLE DI INTERCETTAZIONE IN LINEA PER
ECCESSO IN PORTATA Fusibili ad aria T60
1/4 … 1 1/2” BSPP
Conforme alle norme di sicurezza
Antimanomissione
Sistema compatto e sicuro
Bassa caduta di pressione
Reset automatico dopo la correzione dei guasti
Elevata resistenza alla corrosione
Elevata pressione d’inserzione
CARATTERISTICHE TECNICHE
Pressione d’esercizio:
Valvola di esclusione automatica unidirezionale fissa,
per flussi eccessivi
Temperatura ambiente:
3
B
Aria compressa, filtrata, lubrificata e non lubrificata,
gas inerti
øF
Valvole
Fluido:
C
E
G
MATERIALI
Corpo: alluminio
Da -20°C a +80°C
Parti interne: ottone
Consultare il nostro Servizio tecnico per applicazioni inferiori a
+2°C
Molla: acciaio inox
Dimensioni
Modelli
B
C
E
Ø F
G
T60C2890 T60C2891 T60C3890 T60C3891 T60C4890 T60C4891 T60C6890 T60C6891 T60C8890 T60C8891 T60CB890 T60CB891 G1/4 G1/4 G3/8 G3/8 G1/2 G1/2 G3/4 G3/4 G1 G1 G1 1/2 G1 1/2 51
51
62
62
78
78
90
90
118
118
145
145
3
3
5
5
5
5
5
5
5
5
5
5
21
21
24
24
32
32
32
32
50
50
64
64
11
11
14
14
15
15
19
19
19
19
25,5
25,5
Modelli
2
1
Modello
Funzione
Dimensione della
connessione BSPP
Caduta di pressione alla
chiusura del flusso (bar)
Campo portata di chiusura
a 7 bar (dm3/s) ±10%
Portata a 7 bar
∆ P 0,07 bar (dm3/s)
1/4 1/4 3/8 3/8 1/2 1/2 3/4 3/4 1
1
1 1/2 1 1/2
0,14 0,3 0,14 0,3 0,14 0,3 0,14 0,3 0,14 0,3 0,14 0,3 8,3 14 19,4 32,2 32,2 48,3 48,3 80 92 128 186 268 6,5
6,5
13,5
13,5
23,2
23,2
43
43
68
68
145
145
2
1
T60C2890 T60C2891 T60C3890 T60C3891 T60C4890 T60C4891 T60C6890 T60C6891 T60C8890 T60C8891 T60CB890 T60CB891 21
21
24
24
32
32
32
32
50
50
64
64
BSPP: secondo BS2779 e ISO 228/1.
Prove di portata e pressione condotte con circuiti secondo lo standard ISO 6358. Le portate medie misurate si riferiscono a condizioni standard.
PDF
140
CAD
Per maggiori informazioni
www.norgren.com/info/nec/it140
store.norgren.com/it
NORGREN EXPRESS – Consegna
store.norgren.com/it
VALVOLE DI NON RITORNO Serie T55
In linea M5, 1/8, 1/4, 3/8, 1/2” BSPP, BSPT
Consentono il libero flusso in una sola direzione
Sistema semplice ed affidabile
Guarnizioni esenti da silicone
Bassa pressione di apertura
CARATTERISTICHE TECNICHE
Fluido:
Aria compressa, filtrata, lubrificata e non-lubrificata
Pressione d’esercizio:
Da 0,1 a 10 bar
Valvole
Temperatura ambiente::
Da -20°C a +80°C
Consultare il nostro Servizio tecnico per applicazioni
inferiori a +2°C
MATERIALI
Corpo: alluminio (T55), ottone (T56)
C
O-ring: gomma nitrilica
E
3
B
Valvola: POM
Molla: acciaio inox
G
Dimensioni
Modelli
B
C
E
G
T55M0500 T55C1800 T55*2800 T55*3800 T55*4800
M5 G1/8 G1/4 G3/8 G1/2
27,5
42,5
54
63
77
4
7
8
9
12
5
7
10,5
12
15
11
14
17
24
27
Modelli
MetricO BSPP
BSPT
Funzione
Modello
1
T55M0500 –
–
–
–
–
T55C1800 T55C2800
T55C3800
T55C4800
–
–
T55B2800 T55B3800 T55B4800 Dimensione
Fattore di flusso
della connessione C*
CV
Pressione di
rottura (bar)
2
M5 1/8 1/4 3/8 1/2 0,8 2,4 5,5 9,0 15,0 0,19 0,59 1,35 2,20 3,70 0,05 0,05
0,05 0,05 0,05 *C: misurato in dm‹/(s.bar).
Per maggiori informazioni
www.norgren.com/info/nec/it141
Spedizione rapida - ordina oggi stesso allo
PDF
CAD
039 6063 243
141
VALVOLE DI NON RITORNO AD INNESTO RAPIDO
Serie T51, T52 e T53 In linea - D/E tubo ø 4, 5, 6, 8, 10, 12 mm
CARATTERISTICHE TECNICHE
Fluido:
Aria compressa, filtrata, lubrificata e non lubrifiacta, vuoto
Pressione d’esercizio:
Da 0,1 a 10 bar (T51, T52), Da 0,3 a 10 bar (T53),
Da -0,1 a -1 bar vuoto (T51, T52)
Temperatura ambiente:
Valvole
1
Filettatura maschio/tubo PIF
2
O
Dimensioni
MATERIALI
Corpo: Plastica PBT
Valvola: Plastica PBT
Anello sgancio : plastica POM Inserti in ottone
Guarnizioni: nitrile esente da silicone
Molla: acciaio inox
Anello : acciaio inox, BS 1440 Pt 2, grado 301.S21
Serie T52 e T53, filettature ottone nichelato.
D/E 5, 10, 12 mm
Colletto: ottone nichelato
Corpo: alluminio anodizzato nero
Valvola e inserti: alluminio
Modelli
Modelli
ØA C
Ø D
Ø K
H
O
Disegno No.
T51P0004
T51P0005
T51P0006
T51P0008
T51P0010*
T51P0012*
4
5
6
8
10
12
50
53
55,5
62,5
77,5
88,5
4,3
4,3
4,3
4,3
–
–
11
13
13
14,5
20
22
5,5
6,5
6,5
7,5
–
–
11,5
13,5
13,5
15
–
–
1
1
1
1
1
1
Modelli
Ø A
B
C
G
Ø K
Disegno No.
T52B1804
T52B2805
T52B1806
T52B2806
T52B1808
T52B2808
4
5
6
6
8
8
R1/8
R1/4
R1/8
R1/4
R1/8
R1/4
54,5
59,5
59,5
60,5
63,5
62,5
9,5
11
9,5
11
9,5
11
11
13
13
13
14,5
14,5
2
2
2
2
2
2
12
15
15
15
15
15
Modelli
Ø A
B
C
G
Ø K
Disegno No.
T53B1806
T53B2806
T53B2808
6
6
8
R1/8
R1/4
R1/4
59,5
60,5
62,5
9,5
11
11
13
13
14,5
2
2
2
15
15
15
PIF/PIF MetricO Funzione
Tipo
Modello
Fattore di flusso
C/CV*
Pressione
chiusura (bar)
Pressione minima di
funzionamento (bar)**
T51P0004 T51P0005 T51P0006 T51P0008 T51P0010 T51P0012 0,75/0,18
1,16/0,28
1,9/0,47
3,5/0,86
4,7/1,15
7,5/1,84
0,03+0,06
0,03+0,06
0,03+0,06
0,03+0,06
0,03+0,06
0,03+0,06
0,1
0,1
0,1
0,1
0,1
0,1
Tubo/Tubo
Tubo/Tubo
Tubo/Tubo
Tubo/Tubo
Tubo/Tubo
Tubo/Tubo
4 mm
5 mm
6 mm
8 mm
10 mm
12 mm
PIF maschio/filettatura PIF filettatura maschio Funzione
Modello
Modello
Dimensione della connessione x Fattore di flusso Pressione
Pressione minima di
Dimensioni x tubo BSPT x metrico C/CV*
chiusura (bar) funzionamento (bar)**
T52B1804
T52B2805 T52B1806
R1/8 x 4 mm
R1/4 x 5 mm
R1/8 x 6 mm
0,75/0,18
1,16/0,28
1,9/0,47
0,03+0,06
0,03+0,06
0,03+0,06
0,1
0,1
0,1
R1/4 x 8 mm
R1/8 x 10 mm
R1/4 x 12 mm
3,5/0,86
4,7/1,15
7,5/1,84
0,03+0,06
0,03+0,06
0,03+0,06
0,1
0,1
0,1
–
–
T53B1806 Tubo/Filetto
Tubo/Filetto
Tubo/Filetto
1
T52B2806
T52B1808 T52B2808
PDF
142
C
H
Tubo/tubo PIF, Tubo PIF/filettatura maschio,
D/E 4, 8 mm
3
G
øD
Fissaggio:
B
øK
øA
øK
Consultare il nostro Servizio tecnico per applicazioni inferiori a +2°C
øA
C
-20°C a +80°C
T53B2806 –
T53B2808 CAD
2
Tubo/Filetto
Tubo/Filetto
Tubo/Filetto
Per maggiori informazioni
* Cv misurato in dm3/(s.bar) ** Pressione minima funzionamento 0,3 bar per T53
www.norgren.com/info/nec/it142
store.norgren.com/it
NORGREN EXPRESS – Assistenza
store.norgren.com/it
REGOLATORI DI FLUSSO PUSH-IN, UNIDIREZIONALI
Serie T15 In linea - D/E tubo metrico ø 3, 4, 5, 6, 8, 10, 12
Elevate caratteristiche di portata
Adatti per il montaggio a pannello, parete e
manifold
La regolazione può essere bloccata
Lo spillo del regolatore non fuoriesce se svitato
completamente
Linea di posizionamento della manopola di
regolazione
Tecnologia bloccaggio del tubo ad anello. Plastica
ed ottone sono combinati per ottenere raccordi
compatti e di ottimo design.
Anello di sgancio di colore rosso per le versioni
per tubi metrici
Affidabili e resistenti alla corrosione
Y
CARATTERISTICHE TECNICHE
Fluido:
T
R
S
Valvole
Q min.
Q max.
B
X
Aria compressa, filtrata
V
W
Pressione d’esercizio:
C
Da 0,1 a 10 bar massimo
O
D1
Temperatura ambiente:
D
Consultare il nostro Servizio tecnico per applicazioni inferiori a +2°C
P
øA
-20°C a +80°C
Fissaggio:
Dimensioni
ModelliA B
C
ØD D1
O
P
Q
Q
R
S
T
V
W X
Y
46
46
49
55
65,5
76,8
92,5
2,4
2,4
3,5
3,5
3,5
4,4
4,4
13
13
19
19
21
26,5
28,5
9
9
11
11
15,5
19
22,5
35
35
45,5
45,5
52
61,5
66
30,5
30,5
39
39
44
53
55,5
17
17
21
21
23,5
29
32
11,1
11,1
14,7
14,7
14,7
18,9
22,2
6,2
6,2
7,5
7,5
8,1
10
12,1
0,9
0,9
1,1
1,1
1,3
1,6
1,6
13
13
17
17
21,5
26,5
30
1,5
1,5
4
4
4
5
5
T15P0003 3
T15P0004 4
T15P0005 5
T15P0006 6
T15P0008 8
T15P0010 10
T15P0012 12
M10x1,0
M10x1,0
M12x1
M12x1
M14x1,5
M20x1,5
M20x1,5
4,2
4,2
6,2
6,2
6,2
7,9
7,9
13
13
15
15
18
24
24
max min
17
17
25
25
27
34
36
In linea. Montaggio a pannello con dado esagonale.
montaggio a parete per mezzo di fori passanti sul corpo
del regolatore. Manifold realizzati per mezzo di semplice
connessione
3
MATERIALI
D/E 3, 4, 6, 8, 10
Corpo : plastica PBT
Manopola e dado pannello: plastica POM
Express Links
Guarnizioni : nitrile esente da silicone
Regolatori di flusso push-in...
Parti interne: ottone
Parti metalliche esterne: ottone nichelato
Vedi la gamma Pneufit C nella
sezione relativa ai raccordi per
opzioni ulterioriSection 00 Symbols
Molla : acciaio inox
Anello: acciaio inox, BS 1440 Pt 2, grado 301.S21
Symbol 123
D/E 5, 12:
Colletto: ottone nichelato
Modelli
MetricO
Funzione
Tipo
Modello
Fattore di flusso
max regolato C/CV**
Fattore di flusso
C/CV**
Pressione
chiusura (bar)
Pressione minima
di funzionamento (bar)**
T15P0003 T15P0004 T15P0005* T15P0006 T15P0008 T15P0010 T15P0012* 0,35/0,09 0,45/0,11 0,8/0,2
1,4/0,34 2,2/0,54 3,9/0,96 5,4/1,32 >0,35/0,09 >0,45/0,11 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1
0,1
0,1
0,1
0,1
0,1
0,1
1
2
3 mm 4 mm 5 mm 6 mm 8 mm 10 mm
12 mm * Sistema di bloccaggio del tubo a colletto anzichè ad anello.
** C misurato in dm3/(s.bar), Cv misurato in Us gal/min.
0,8/0,2 >1,4/0,34 >2,2/0,54 >3,9/0,96 >5,4/1,32 Per maggiori informazioni
www.norgren.com/info/nec/it143
Non trovi un prodotto? Chiama l’Express Team
PDF
CAD
039 6063 243
143
REGOLATORI DI FLUSSO Serie T1000
Unidirezionali – M5, G1/8 … G1/2
Unità in linea compatte e leggere
Elevati valori di portata
Idonei per il montaggio a pannello e a parete
Possibilità di bloccare la regolazione
Lo spillo del regolatore non fuoriesce se svitato
completamente
Linea di posizionamento della manopola di
regolazione
CARATTERISTICHE TECNICHE
Fluido:
Aria compressa, filtrata, lubrificata e non lubrificata,
Pressione d’esercizio:
1 a 10 bar (0,3 a 10 bar per M5)
G
Temperatura ambiente:
L
Da -20°C a +80°C
MATERIALI
K
C
F
3
H
Consultare il nostro Servizio tecnico per applicazioni inferiori a
+2°C
D
Valvole
gas inerti
B
A
J
M5:
Dimensioni
Corpo: alluminio
Guarnizioni: nitrile
Spillo: ottone
G1/8 … G1/2:
Corpo: lega di alluminio
ModelliA
B
C
D
F
G
ØH J
K L T1000M0500
T1000C1800
T1000C2800
T1000C3800
T1000C4800
25
34
45
58
65
15
20
25,5
32,5
36
45
51
61,5
78,5
82
12
16,5
21
27
30,5
18
24
32
43
50
4,5
4,5
4,5
6,5
6,5
5,5
8
9,5
13
15
M5
G1/8
G1/4
G3/8
G1/2
12
16
19
28
30
M10x0,75
M12x1
M14x1
M20x1
M20x1
12
14
17
24
24
Guarnizioni: nitrile
Spillo e parti interne: ottone
Parti esterne: lega di alluminio
Section 00 Symbols
Symbol 123
Modelli
Modello
Funzione
1
T1000M0500 T1000C1800
T1000C2800
T1000C3800
T1000C4800
Dimensione Fattore di flusso
della
max regolato
connessioneC*
CV
Portata Flusso
libero
C*
CV
M5
G1/8
G1/4
G3/8
G1/2
0,28
1,50
2,80
6,70
8,30
Pressione di
funzionamento
(bar)
2
0,28
0,57
1,30
4,80
7,50
0,07
0,14
0,32
1,17
1,84
0,07 0,3
0,37
<0,1
0,69
<0,1
1,64
<0,1
2,00
<0,1
*C: misurato in dm3/(s.bar)
PDF
144
CAD
Per maggiori informazioni
www.norgren.com/info/nec/it144
store.norgren.com/it
NORGREN EXPRESS – Ordini
Chiama 039-6063243
REGOLATORI DI FLUSSO Serie T1100
Bidirezionali – G1/8 and G1/4
Unità in linea compatte e leggere
Elevati valori di portata
Idonei per montaggio a pannello e a parete
Controllo di flusso a doppio guadagno
Possibilità di bloccare la regolazione
Lo spillo del regolatore non fuoriesce se svitato
completamente
Linea di posizionamento della manopola di
regolazione
CARATTERISTICHE TECNICHE
Aria compressa, filtrata, lubrificata o non-lubrificata,
gas inerti
Pressione d’esercizio:
G
Da 0 a 10 bar
L
Valvole
Fluido:
D
Da -20°C a +80°C
Consultare il nostro Servizio tecnico per applicazioni
inferiori a +2°C
K
C
F
H
Temperatura ambiente:
B
A
J
3
MATERIALI
Dimensioni
ModelliA
B
C
T1100C1800 G1/8
T1100C2800 G1/4
34
45
20
51
16,5 24
25,4 61,5 20,8 32
D
F
G
H
J
KL
4,5
4,5
16
19
8
9,5
Corpo: lega di alluminio
M12x1 M14x1 14
17
Guarnizioni: nitrile
Spillo e parti interne: ottone
Parti esterne: lega di alluminio
Modelli
Modello
Funzione
Dimensione
della connessione
Fattore di flusso max regolato C*
CV
Rapporto critico delle
pressioni (b)
Pressione min di
funzionamento (bar)**
T1100C1800 T1100C2800 G1/8 G1/4 0,57
1,3
0,2
0,2
0
0
Bi-direzionale
Bi-direzionale
0,14
0,32
*C: misurato in dm3/(s.bar)
Express Links
Per BSP e raccordi
per tubi compatibili,
vedi pagina 261
Per maggiori informazioni
www.norgren.com/info/nec/it145
Ordinare in qualunque momento,
facilmente, all’indirizzo
PDF
CAD
store.norgren.com/it
145
RACCORDI DI BLOCCO, RIDUTTORI DI
PRESSIONE E SENSORI PNEUMATICI
Tubo metrico D/E 4 a 12 mm - 1/8” a 1/2” BSPP
Unità estremamente compatte
Facile inserimento del tubo per un rapido
assemblaggio di circuiti pneumatici
Ancoraggio sicuro del tubo
Sistemi pneumatici semplificati
CARATTERISTICHE TECNICHE
Fluido:
Aria compressa
Raccordo di blocco:
E
E
Pressione d’alimentazione: 1-10 bar
3
M5
Pressione di pilotaggio: vedi tabella
1
3
2
C
1
Raccordo con sensore pneumatico:
B
Dimensioni
Pressione cilindro: 10 bar max.
Pressione di alimentazione del sensore: 3-10 bar
Pressione di azionamento del sensore: 0,6 bar tipica.
Temperatura ambiente:
Da -20°C a +80°C
Consultare il nostro Servizio tecnico per applicazioni
inferiori a +2°C
1
G
2
G
Pressione secondaria: 1-8 bar max.
C1
C1
1-10 bar max.
1
C
Raccordo riduttore di pressione: Pressione primaria:
øA
2
øA
Valvole
Pressione d’esercizio:
B
Modelli
ØA B C
C1
E
G 102GA0418 102GA0618 102GA0628 102GA0828 102GA0838 102GA1038 102GA1248 4
6
6
8
8
10
12
G1/8
G1/8
G1/4
G1/4
G3/8
G3/8
G1/2
41
41
48
48
55
55
65,5
20
20
26
26
29
29
36
22
23
25
26
28
32,5
39,5
6
6
10,5
10,5
10,8
10,8
12,8
Modelli
ØA B C
C1
E
G
MATERIALI
102GB0418 102GB0628 102GB0828 102GB0838 102GB1038 Corpo in ottone nichelato o in plastica.
Anello in ottone nichelato.
Rondella di tenuta in plastica.
4
6
8
8
10
G1/8
G1/4
G1/4
G3/8
G3/8
73
81
81
86
86
20
26
26
29
29
22
25
26
28
32,5
6
10,5
10,5
10,8
10,8
1
13
13
17
17
22
22
27
16
16
20
20
24
24
30
2
3
1
13 / 16
17 / 20
17 / 20
22 / 24
22 / 24
11/5
13/5
13/5
17/6
17/6
Parti elastomeriche in nitrile e poliuretano.
Viti cave in ottone zincato.
RACCORDO RIDUTTORE DI PRESSIONE
Modelli
Funzione
D/E Tubo
Modelli
2
1
RACCORDI DI BLOCCO
Filettatura Pressione di
Modelli
Funzione D/E Tubo maschio
pilotaggio (bar)
12
2
102GA0418 102GA0618
102GA0628
102GA0828
102GA0838
102GA1038
102GA1248
1
4
6
6
8
8
10 12 G1/8 G1/8 G1/4 G1/4 G3/8 G3/8 G1/2 2,5
2,5
2,5
2,5
3
3
2,5
* a 6 Bar in ingresso
PDF
146
Filettatura
maschio
CAD
102GB0418 102GB0628
102GB0828
102GB0838
102GB1038
4
6
8
8
10 Sensori pneumatici
Modelli
Funzione
D/E Tubo G1/8 G1/4
G1/4
G3/8
G3/8
Filettatura
maschio
102GD0418 102GD0428
4
4
G1/8 G1/4
Per maggiori informazioni
www.norgren.com/info/nec/it146
store.norgren.com/it
NORGREN EXPRESS – Consegna
store.norgren.com/it
REGOLATORI DI FLUSSO PER LAVORO PESANTE,
UNIDIREZIONALI Serie M/800
In linea – G1/8 … G1
Regolatori montati in linea per applicazioni
generiche
Lo spillo del regolatore non fuoriesce se svitato
completamente
La manopola di calibrazione può essere bloccata
Corpo in ottone
CARATTERISTICHE TECNICHE
Fluido:
Pressione d’esercizio:
Da 0,3 a 16 bar
Temperatura ambiente:
C
Da -20°C a +80°C (Modelli alternativi sino a 150°C)
G
Consultare il nostro Servizio tecnico per applicazioni
inferiori a +2°C
D
H
I
2
A
1
MATERIALI
J
K
L
M
S/836, M/837, M/839
Dimensioni
ModelliA D max. Ø G H I
J
K L M S/836 M/837 M/839 M/840 M/855 38
37,5
80
104
147
8
9,5
16
17,5
24
5
6
13
20,5
23
24,5
41
57
76
90
46
60
95
118
150
G1/8 G1/4 G1/2 G3/4 G1 Valvole
Aria compressa, filtrata, lubrificata e non-lubrificata
5,1
5,2
8,3
8,3
13
8,5
11
17
21,5
26
27,5 max. 25 max. 53 max. 66 max. 107 max. 13
17
28
32
48
Corpo, manopola di regolazione e anello di bloccaggio:
ottone
3
M/840, M/855
Corpo, manopola di regolazione e anello di bloccaggio:
alluminio Guarnizioni : gomma nitrilica
Modelli
BSPP
Funzione
Modello
1
S/836 M/837
M/839
M/840
M/855
Dimensione
Fattore di flusso max regolato Fattore di flusso
della connessione C**
CV
C**
CV
2
G1/8 G1/4 G1/2 G3/4 G1 0,7
2
12
18
36
0,17
0,49
2,9
4,4
8,8
2,1
4,3
17
38
45
0,6
1
4,1
9,3
11
** C misurato in dm3/(s.bar)
Per maggiori informazioni
www.norgren.com/info/nec/it147
Spedizione rapida - ordina oggi stesso allo
PDF
CAD
039 6063 243
147
REGOLATORE FLUSSO DI SCARICO/SILENZIATORI
Serie T20 & 0405
M5, G1/8 … G1/2
Compatti, con regolatore di
flusso e silenziatore integrati
Lo spillo del regolatore non fuoriesce se
svitato completamente
Ingombri ridotti
CARATTERISTICHE TECNICHE
Fluido:
Aria compressa filtrata lubrificata e non lubrificata e
gas inerti
Da 0 a 10 bar
Temperatura ambiente:
Da -20°C a +80°C
øD
B
Consultare il nostro Servizio tecnico per applicazioni
inferiori a +2°C
1
G
MATERIALI
1
T20:
C
B
Valvole
3
Pressione d’esercizio:
Corpo e guarnizione: nylon
G
Dimensioni
Silenziatore: polietilene poroso
Vite di regolazione: Acciaio
0405:
Corpo e dado: Ottone
Valvolino: plastica
Silenziatore: bronzo sinterizzato
2
C
Modelli
B
C
G
Ø D
T20M0500
T20C1800
T20C2800
T20C3800
T20C4800
M5
G1/8
G1/4
G3/8
G1/2
16
20,5
29
38
50
5
6
7
8
10
-
15
18
24
30
1
Modelli
B
C
G
Disegno No.
04057100
04057200
04057300
04057400
R1/8
R1/4
R3/8
R1/2
44,5
46
67,5
69,5
9,5
10,5
12,5
16
2
2
2
2
1,5
2,5
4
6
8
15
15
24
24
8
13
15
20
25
Disegno No.
1
1
1
1
1
Modelli
Modelli
Funzione
Filettatura
Connessione
Fattore max. flusso regolato
C**
CV
T20M0500 T20C1800
04057100
T20C2800
04057200
04059200
T20C3800
04057300
T20C4800
04057400
Metrica BSPP BSPT
BSPP BSPT
BSPP (femmina)
BSPP BSPT
BSPP BSPT
M5
1/8
1/8
1/4
1/4
1/4 Solo silenziatore
3/8
3/8
1/2
1/2
0,3 1,6 1,78
3,2 1,78
–
6,9 8,9
10 8,9
0,07
0,4
0,44
0,8
0,44
–
1,7
2,2
2,4
2,2
* C misurato in dm3/(s.bar)
PDF
148
CAD
Per maggiori informazioni
www.norgren.com/info/nec/it148
store.norgren.com/it
NORGREN EXPRESS – Assistenza
store.norgren.com/it
VALVOLE DI SCARICO RAPIDO Serie T70, S/511, S/513, S/514
G1/8 … G1/2
Consentono un rapido scarico dell’aria da
serbatoi e cilindri
Permettono il raggiungimento di velocità elevate
al cilindro
Sistema e struttura semplici e compatti.
Funzionamento altamente affidabile
CARATTERISTICHE TECNICHE
Fluido:
Aria compressa, filtrata, lubrificata e non-lubrificata
Pressione d’esercizio:
Valvole
Da 0,5 a 10 bar (T70)
Da 0,7 a 10 bar (S/511)
Da 0,7 a 7 bar (S/513, S/514)
H
B
Temperatura ambiente:
E
E
F1
B1
2
3
F1
2
B1
B
1
2
E
øH
3
2
Corpo e coperchio: lega di zinco (T70*1800 & T70*2800,
Dimensioni
Modelli
B
C
E
F
Disegno No.
T70C1800
T70C2800
T70C3800
T70C4800
G1/8
G1/4
G3/8
G1/2
53
53
73,5
73,5
28
28
40
40
35,5
35,5
48
48
1
1
1
1
Modelli B/B1
C
E
F/F1
S/511
86
100
17/48
G1/2 / G3/4
19
19
30
30
1
30
36
2
32
3
S/513), lega alluminio (T70*3800 & T70*4800, S/511,
S/514)
Guarnizione: nitrile (T70), poliuretano (S/51*)
O-ring: nitrile
Elementi: plastica porosa (S/513, S/514)
Disegno No.
2
Modelli B/B1
C
E
F/F1
Ø H
1
S/513
S/514
86,5
134
58
100
10 / 23
17 / 48
34
47,5
21 / 23
30 / 36
G1/4 / G3/8
G1/2 / G3/4
Consultare il nostro Servizio tecnico per applicazioni
inferiori a +2°C
MATERIALI
1
B1
1
1
Da -20°C a +80°C
1
F
C
C
2
B
1
C
F
F
3
Disegno No.
3
3
Modelli
Modello
Funzione
Dimensione della
connessione BSPP
Portata (1…2)**
C*
Cv
Portata (1…2)**
C*
Cv
Express plus
3
1
2
T70C1800 T70C2800 T70C3800 T70C4800 S/511 S/513 S/514 G1/8 G1/4 G3/8 G1/2
G1/2
G1/4
G1/2
3,8
7,7
15,5
21,5
5,7
3,9
5,7
0,9
1,9
3,8
5,3
1,9
0,8
1,9
7,3
10
22,5
24
44
11
32
1,8
2,5
5,5
5,9
10,8
2,7
7,8
Valvole di scarico rapido
S/513 & S/514
SI completano con il
silenziatore integrato
* C = dm3/(s.bar) ** Fattore di portata misurato ad una pressione d’ingresso di 6 bar.
Per maggiori informazioni
www.norgren.com/info/nec/it149
Non trovi un prodotto? Chiama l’Express Team
PDF
CAD
039 6063 243
149
SERIE ADDIZIONALI
VALVOLE DI NON RITORNO PIF T50
Modelli
Consentono il flusso libero in una sola direzione
Design semplice e affidabile
Modello
Peso ridotto
Bassa pressione d’apertura
Elevata pressione d’esercizio
4
6
8
10
12
Valvole
VALVOLE SELETTRICI
Modelli
Consentono il collegamento di due fonti di
segnale indipendenti ad una linea di pilotaggio
comune
Modello
Utilizzabili per una funzione logica ‘OR’
3
Tubo D/E
T50P0004
T50P0006
T50P0008
T50P0010
T50P0012
T65C1800
T65C2800
Combinabili per funzionare da tre o quattro fonti
d’alimentazione
Dimensione della
connessione
G1/8
G1/4
Le valvole possono essere installate in serie
REGOLATORE DI FLUSSO
Modelli
Regolatore per impieghi generici, montaggio in
linea
Modelli
Dispositivo di regolazione sicuro (non fuoriesce
dal corpo di regolaione quando completamente
svitato)
S/636
M/650*
M/677*
M/637
M/639
Manopola di regolazione bloccabile
Corpo in ottone
Connessione Tipo
G1/8 G1/8 G1/8 G1/4
G1/2
Lavoro pesante, fissaggio a pannello
Di precisione per circuiti a ritardo
Di precisione per circuiti a ritardo
Lavoro pesante, fissaggio a pannello
Lavoro pesante, fissaggio a pannello
* Il modello M/650 presenta una connessione di scarico. Una volta
raggiunta la mancanza di pressione in alimentazione, una valvola
di non ritorno viene azionata e il contenuto a valle viene scaricato
in atmosfera.
VALVOLE DI NON RITORNO PER
IMPIEGHI GRAVOSI SERIE S/520
Modelli
Consente il flusso libero in una direzione
Semplice design
Modello
Funzionamento a pressioni e temperature
elevate
S/520
S/521
S/532
S/522
Kit ricambio disponibile
PDF
150
CAD
Dimensione della
connessione BSPP
G1/8
G1/4
G3/8
G1/2
Per maggiori informazioni
www.norgren.com/info/nec/it150
store.norgren.com/it
NORGREN EXPRESS – Ordini
Chiama 039-6063243
Forma C 15 mm DIN EN175301-803
Valvole Connettore
Modelli
ConnettoreLunghezza Tensione
tipo
cavo
a.c.
d.c.
Caratte- Soppre- Classe di Pressacavo Assorbiristiche ssione protezione
mento
Connettore con cavo precablato
V10013-D01 DIN EN175301-803 1000 mm V10013-D03 DIN EN175301-803 3000 mm –
–
–
–
–
–
–
–
IP 65
IP 65
Pg 7
Pg 7
–
–
Connettore con
passacavo
V10027-D00 DIN EN175301-803 – 0588666 DIN EN175301-803 – –
–
–
–
–
–
–
–
IP 65
IP 65
Pg 7
Pg 7
–
–
V10012-D13 DIN EN175301-803 – V10012-D18 DIN EN175301-803 – V10012-D19 DIN EN175301-803 – 12 ... 24 V 110 V 220 V 12 ... 24 V 110 V 220 V LED,VDR •
LED,VDR •
LED,VDR •
IP 65
IP 65
IP 65
Pg 7
Pg 7
Pg 7
0,25W
0,25W
0,25W
24 V 24 V 110 V 110 V 220 V 220 V 24 V 24 V 110 V 110 V 220 V 220 V LED,VDR LED,VDR LED,VDR LED,VDR LED,VDR LED,VDR
•
•
•
•
•
•
IP 65
IP 65
IP 65
IP 65
IP 65
IP 65
Pg 7
Pg 7
Pg 7
Pg 7
Pg 7
Pg 7
0,25W
0,25W
0,25W
0,25W
0,25W
0,25W
12 ... 24 V 12 ... 24 V Verde LED •
110 ... 120 V 110 ... 120 V Verde LED •
220 ... 240 V 220 ... 240 V Verde LED •
IP 65
IP 65
IP 65
–
–
–
0,25W
1W
1W
Indicatore luminoso V10014-D01
Indicatore luminoso con cavo V10014-D03
precablato
V10015-D01
V10015-D03
V10016-D01
V10016-D03
DIN EN175301-803
DIN EN175301-803
DIN EN175301-803
DIN EN175301-803
DIN EN175301-803
DIN EN175301-803
Guarnizione luminosa
DIN EN175301-803 – DIN EN175301-803 – DIN EN175301-803 – V10037-E13
V10037-E18
V10037-E19
1000 mm 3000 mm 1000 mm 3000 mm 1000 mm 3000 mm Valvole
V50,
V40/V41,
V44/V45
3
Forma Standard industriale 22 mm e DIN EN175301-803 Forma B
Valvole Connettore
Modelli
97300,
V51/V53,
Excel 22,
V60/V63,
ISOHSTAR,
UM/22000, 97100
ConnettoreLunghezza Tensione
tipo
cavo
a.c.
d.c.
Connettore con
cavo precablato
M/P43313/1 22mm Std. Industriale 1000 mm M/P43313/3 22mm Std. Industriale 3000 mm Connettore con
passacavo
M/P19063
22mm Std. Industriale – Caratte- Soppre- Classe di PressacavoAssorbiristiche ssione protezione
mento
–
–
–
–
–
–
–
–
IP 65
IP 65
Pg 9
Pg 9
–
–
–
–
–
–
IP 65
Pg 9
–
12 ... 24 V 12 ... 24 V 110 V 110 V 220 V 220 V LED,VDR •
LED,VDR •
LED,VDR •
IP 65
IP 65
IP 65
Pg 9
Pg 9
Pg 9
0,25W
0,25W
0,25W
LED,VDR LED,VDR LED,VDR LED,VDR LED,VDR LED,VDR
Indicatore
luminoso M/P24121/1 22mm Std. Industriale – M/P24121/2 22mm Std. Industriale – M/P24121/3 22mm Std. Industriale – Indicatore
M/P43314/11
luminoso con cavo M/P43314/13
precablato
M/P43314/21
M/P43314/23
M/P43314/31
M/P43314/33
22mm Std. Industriale 1000 mm 22mm Std. Industriale 3000 mm 22mm Std. Industriale 1000 mm 22mm Std. Industriale 3000 mm 22mm Std. Industriale 1000 mm 22mm Std. Industriale 3000 mm 24 V 24 V 110 V 110 V 220 V 220 V •
•
•
•
•
•
IP 65
IP 65
IP 65
IP 65
IP 65
IP 65
Pg 9
Pg 9
Pg 9
Pg 9
Pg 9
Pg 9
0,25W
0,25W
0,25W
0,25W
0,25W
0,25W
Guarnizione luminosa
M/P40859
M/P40886
M/P40860
22mm Std. Industriale – 22mm Std. Industriale – 22mm Std. Industriale – 12 ... 24 V 12 ... 24 V Verde LED •
110 ... 120 V 110 ... 120 V Verde LED •
220 ... 240 V 220 ... 240 V Verde LED •
IP 65
IP 65
IP 65
–
–
–
0,25W
1W
1W
Connettore con
passacavo
0680003
0664811
0664812
DIN EN175301-803 DIN EN175301-803 DIN EN175301-803 12 ... 250 V 12 ... 250 V – •
–
24 V Verde LED •
250 V –
Verde LED •
IP 65
IP 65
IP 65
Pg 9
Pg 9
Pg 9
0,25W
1W
1W
–
–
–
24 V 24 V 110 V 110 V 220 V 220 V Per maggiori informazioni
www.norgren.com/info/nec/it151
Ordinare in qualunque momento,
facilmente, all’indirizzo
PDF
CAD
store.norgren.com/it
151
Forma A 30 mm DIN EN175301-803
Valvole Connettore
Modelli
ConnettoreLunghezza Tensione
tipo
cavo
a.c.
d.c.
Caratte-
ristiche
Soppre- Classe di PressacavoAssorbissione protezione
mento
Valvole
ISOHSTAR, Connettore con
97300,
cavo precablato
24011,
V04, V05,
Excelon 32,
80200, XSz,
M/P43315/1 DIN EN175301-803 1000 mm M/P43315/3 DIN EN175301-803 3000 mm –
–
–
–
–
–
–
–
IP 65
IP 65
Pg 11
Pg 11
–
–
VP10, 18D, Connettore con
95000,
passacavo
96000,
97100
M/P15737
M/P19117 0570275
0663303
0570110
250 V
–
250 V
12 ... 250 V 12 ... 240 V 300 V
240 V
300 V
12 ... 250 V
12 ... 240 V
–
–
–
–
–
–
–
–
–
–
IP 65
IP 65
IP 65
IP 65
IP 65
Pg 11
Pg 11
Pg 11
Pg 11
Pg 11
–
–
–
–
–
Indicatore
luminoso
M/P24120/1 DIN EN175301-803 – M/P24120/2 DIN EN175301-803 – M/P24120/3 DIN EN175301-803 – 10 ... 50 V 10 ... 50 V Lampada 70 ... 115 V 70 ... 115 V Neon 150 ... 240 V 150 ... 240 V Neon
•
•
•
IP 65
IP 65
IP 65
Pg 11
Pg 11
Pg 11
0,25W
0,25W
0,25W
onnettore con
cavo precablato M/P43316/11
M/P43316/13
M/P43316/23
M/P43316/31
M/P43316/33
DIN EN175301-803
DIN EN175301-803
DIN EN175301-803
DIN EN175301-803
DIN EN175301-803
24 V 24 V 110 V 220 V 220 V •
•
•
•
•
IP 65
IP 65
IP 65
IP 65
IP 65
Pg 11
Pg 11
Pg 11
Pg 11
Pg 11
0,25W
0,25W
0,25W
0,25W
0,25W
Guarnizione
luminosa
M/P40861
M/P40880
M/P40862
DIN EN175301-803 – DIN EN175301-803 – DIN EN175301-803 – 12 ... 24 V 12 ... 24 V Varde LED •
110 ... 120 V 110 ... 120 V Varde LED •
220 ... 240 V 220 ... 240 V Varde LED •
IP 65
IP 65
IP 65
–
–
–
0,25W
0,25W
0,25W
DIN EN175301-803
DIN EN175301-803
DIN EN175301-803
DIN EN175301-803
DIN EN175301-803
–
–
–
–
–
1000 mm 3000 mm 3000 mm 1000 mm 3000 mm 24 V 24 V 110 V 220 V 220 V LED,VDR LED,VDR LED,VDR LED,VDR LED,VDR 3
PDF
152
CAD
Per maggiori informazioni
www.norgren.com/info/nec/it152
store.norgren.com/it
NORGREN EXPRESS – Consegna
Product
store.norgren.com/it
Update
VEDERE P AG 1 1 1
GAMMA CLASSICA
VALVOLA A FUNGO 3/2 MANUALE/MECCANICA
Martonair S/666
30° m
in.
25° m
in.
18
G1/8
33,5
2,5
Valvole testate a lungo e provate
35 min.
75 max.
Compatta
Modelli normalmente chiusi e normalmente aperti
15
3,5
28,5
Può essere usata anche come valvola 2/2
1
2
25,5
15 22,5
51
3
5
19
CARATTERISTICHE TECNICHE
19
33,5
Fluido:
1
Aria compressa, filtrata, lubrificata e non lubrificata o
fluido idraulico
24
30° max.
25° min.
30°
ma
x.
25°
min
.
6°
55°
ø3
55°
0°
~4
ø3
~4
0°
5
170
160
120
ø18
28,5
75
51
1
2
Connessione:
G1/8
19
15
2 … 10 bar
2,5
33,5
3
Portata (a CETOP RP50P):
‘C’ - Conduttanza dm3/s/bar 0,66 S/666/40
‘b’ - Rapporto pressione critica 0,29 S/666/40
Cv 0,20 S/666/40
‘C’ - Conduttanza dm3/s/bar 0,66 S/667/40
‘b’ - Rapporto pressione critica 0,15 S/667/40
Cv 0,18 S/667/40
56°
32
112
5
25,5
51
1
Temperatura di esercizio:
15
2
–20°C … +80°C
19
19
5
19
22,5
3
15
25,5
2
4 max.
32
ø15,7
22,5
1
1,6
13
max. 4
1,6
3
13
51
135,5
3
56°
3
33,5
19
Consultare il nostro Servizio tecnico per applicazioni inferiori a +2°C
33,5
5
4
Modelli
ø 25,5
18
ø16
22,5
1 (3)
2
19
19
5
19
19
5
3
33,5
2,9 min.
7
6
48
5
5
19
1 (3)
19
33,5
33,5
9
22,5 ø6,7
3
2
5,5
15
51
15
19
(1)
25,5
1 (3)
22,5
3
2
5,5
12,5
R
8
69
51
5
25,5
(1)
ø19
,
34
21,5
1,5
ø 6,5
Pilotaggio
Modelli
FunzioneAzionamento
S/666/40
S/667/40
3/2 NC
3/2 NA
Disegno No.
Pilotaggio/Molla
Pilotaggio/Molla
7
7
15
67,5
15
25,5
2
(1)
51
1 (3)
25,5
3
22,5
(1)
51
75
14,5
10
(12)
33,5
8
3
Pressione di esercizio:
19
5
2
Fori passanti nel corpo della valvola
22,5
15
ø18
37,5
19 15
19
33,5
Montaggio:
15
25,5
2
3
25,5
1
5
51
75
3
Valvole a fungo ad azionamento diretto
3,5
15 22,5
28,5
3,5
80
120 max. 60 min.*
Operazione:
CLASSICHE Valvole
90 max*
Ø22
min.
30°
in.
25° m
19
MECCANICA
Modelli
FunzioneAzionamento
S/666/14
S/666/8
S/667/8
S/666/108
S/666/106
S/666/116
3/2 NC
3/2 NC
3/2 NA
3/2 NC
3/2 NC
3/2 NC
Manuale
Modelli
FunzioneAzionamento
S/666/1
S/666/7
S/666/117
3/2 NC
3/2 NC
3/2 NC
8
9
9
1
2
3
Disegno No.
Pulsante/Molla
6
Leva/Leva (fissaggio a pannello)
5
Leva (lunga)/leva (fissaggio a pannello) 4
Per maggiori informazioni
www.norgren.com/info/nec/it153
Spedizione rapida - ordina oggi stesso allo
Disegno No.
Pistone/Molla
Rullo/Molla
Rullo/Molla
Rullo variabile/Molla
Stelo variabile/Molla
Molla antenna/Molla
PDF
CAD
039 6063 243
153
P roduct
Update
V E D E R E PAG 111
GAMMA CLASSICA
VALVOLA A FUNGO 3/2 MANUALE/MECCANICA
Martonair S/1340
G1/4
Valvole molto robuste per lavori pesanti
CLASSICHE Valvole
Resistenti alla corrosione
Operatori leva regolabili, possono essere ruotati
a intervalli di 90°
Complete di porte alternative
CARATTERISTICHE TECNICHE
Fluido:
Aria compressa, filtrata, lubrificata e non lubrificata
Operazione:
Valvole a fungo ad azionamento diretto
Montaggio:
Fori passanti nel corpo valvola
60
26
G1/4
15
Pressione di esercizio:
Ø26
8
0,7 … 10 bar
32
Consultare il nostro Servizio tecnico per applicazioni inferiori a +2°C
32
3
3
33
51
32
1
2
30
Ø7,1
119
27
27
–5°C … +75°C
51
1
30
2
24
Temperatura di esercizio:
Ø7,1
43
1300 l/min
19
49
Portata:
1
24
3
Connessione:
3
33
51
2
Modelli
ModelliAzionamento
Disegno No.
S/1340/14
S/1340/8
1
2
PDF
154
Pistone/Molla
Rullo/Molla
CAD
Per maggiori informazioni
www.norgren.com/info/nec/it154
store.norgren.com/it
NORGREN EXPRESS – Assistenza
store.norgren.com/it
GAMMA CLASSICA
VALVOLA IN LINEA MANUALE 5/2, 5/3
Martonair M/1700
G1/4, G1/2
Un fermo ad aria assicura la posizione positiva
della valvola
Manutenzione e montaggio sottobase semplice
per un tempo passivo ridotto
CARATTERISTICHE TECNICHE
L
1
Aria compressa, filtrata, lubrificata e non lubrificata
5
Pressione di esercizio:
K
3
Fluido:
P
M
R
5
2
4
2 … 10 bar
Ø 48
H
J
Portata:
Ø 32
36°
CLASSICHE Valvole
Gamma compatta, testata - si adatta
perfettamente a molte applicazioni
Connessione
l/min
G1/4
1290
G1/2
3200
3
E
Temperatura ambiente:
G
–20°C … +80°C
D
C
Consultare il nostro Servizio tecnico per applicazioni inferiori a +2°C
Materiali
F
B
Corpo e sottobase:
A
lega di zinco pressofuso
Guarnizioni:
Dimensioni
ModelliA
B
Nitrile
C
D
E
F
M/1702
143,5 42
41,5
65
0,5
35 200,5 M6
M4 27
32
M/17*4
197
56,5
89,5
9,5
35 222,5 M8
M5 35,5
35,5 101,5
49
G
H
J
KL
M
P
67,5
17 17,5
R
23 24
Modelli
Modelli
Connessione
FunzioneAzionamento
Posizione
intermedia
M/1702/177
M/1702/87
M/1704/177
M/1704/87
M/1704/687
M/1714/687
–
APB
–
APB
APB
COE
G1/4
G1/4
G1/2
G1/2
G1/2
G1/2
5/2
5/3
5/2
5/3
5/3
5/3
Leva/leva
Leva/Leva/Leva
Leva/Molla
Leva/Leva/Leva
Leva/Molla/Leva
Leva/Molla/Leva
Per maggiori informazioni
www.norgren.com/info/nec/it155
Non trovi un prodotto? Chiama l’Express Team
PDF
CAD
039 6063 243
155
P roduct
Update
V E D E R E PAG 111
GAMMA CLASSICA
VALVOLA A FUNGO 3/2 MANUALE/MECCANICA
Martonair M/21
G1/8
Corpo leggero e compatto
CLASSICHE Valvole
Pressione pilota molto bassa
Principio sfiato aria
Luce di scarico protetta dal disco del filtro
Bassa forza di esercizio - estremamente sensibile
CARATTERISTICHE TECNICHE
Fluido:
Aria compressa, filtrata, lubrificata e non lubrificata
Operazione:
Valvola a fungo, a sfiato
Montaggio:
3
Fori passanti nel corpo valvola
Connessione:
G1/8
1,5
Pressione di esercizio:
4 … 10 bar
5
9,5
1
2
12
Ø13
1,5
Portata:
9,5
58,5 max.
56,5 min.
1
3
1
2
5
Materiali
3
36
36
+5°C … +80°C
5
2
5
Temperatura di esercizio:
41,5 max.
40,5 min.
158 l/min
19
Ø 4,3
28
5
4,5
Ø 4,3
Corpo:
19
28
45
4,5
45
Lega di zinco pressofuso
3
acciaio
30 max.
5 max.
Pistone:
13 min.
Ø 0,8
Guarnizioni:
Nitrile
Modelli
1,5
3/2
3/2
3/2
Pistone (alimentazione interna)/Aria 1
Rullo (alimentazione interna)/Aria
2
Antenna (alimentazione interna)/Aria 3
36
47
M/21/41
M/21/11
M/21/70
Disegno
No.
123
Modelli
FunzioneAzionamento
38
3
1
5
2
5
19
Ø 4,3
28
4,5
45
PDF
156
CAD
Per maggiori informazioni
www.norgren.com/info/nec/it156
store.norgren.com/it
NORGREN EXPRESS – Ordini
Product
Chiama 039-6063243
Update
VEDERE PA G 1 1 1
GAMMA CLASSICA
VALVOLA A FUNGO 3/2 MECCANICA
Martonair M/1553
M5
Corpi estremamente compatti
Costruzione sostanzialmente non corrodibile
Disponibili anche versioni manuali
CARATTERISTICHE TECNICHE
Fluido:
Aria compressa, filtrata, lubrificata e non lubrificata
Operazione:
Valvole a fungo ad azionamento diretto
Montaggio:
CLASSICHE
CLassicValvole
valves
Forze di esercizio molto leggere
Fori passanti nel corpo valvola
Connessione:
3
M5
Pressione di esercizio:
27
1
2 … 10 bar
12
2
9
3
Temperatura di esercizio:
16,5
25
–20°C … +80°C
Consultare il nostro Servizio tecnico per applicazioni inferiori a +2°C
12
12
2
10,5
20
5
1
5
1
45
3,2
30
25
3,2
25,5
2
Portata:
59 l/min
6
ø3
6
16,5
10,5
20
Materiali
Corpo:
Plastica
Operatore a rulli:
Plastica
Pistone:
Ottone
Guarnizioni:
Modelli
Nitrile
Modelli
FunzioneAzionamento
Disegno No.
M/1553/14
M/1553/8
3/2
3/2
1
2
Pistone/molla
Rullo/molla
Per maggiori informazioni
www.norgren.com/info/nec/it157
Ordinare in qualunque momento,
facilmente, all’indirizzo
PDF
CAD
store.norgren.com/it
157
P roduct
Update
V E D E R E PAG 103
GAMMA CLASSICA
VALVOLA IN LINEA 3/2, 5/2
Enots Super X
G1/8, G1/4
Alte prestazioni grazie a un design testato
Meccanismo manuale standard su operatori a solenoide
CARATTERISTICHE TECNICHE
Fluido:
Ø 4,5
Ø 4,5
3
da 2 a 10 bar, vuoto 930 mbar - 10 bar (modelli pilota)
56
28
38
5
1
56
46
2
1
38
4
2
Pressione di esercizio:
28
50
Aria compressa, filtrata, lubrificata e non lubrificata
50
10
3
9
9
46
335
G1/4
965
1
2
135,5
224
Ø 4,5
Ø 6,5
50
4
1
5
0°C … +50°C (modelli a solenoide)
56
38
28
0°C … +70°C (modelli pilota)
2
2
30
Temperatura ambiente:
3
3
9
56
9
1
41
11,5
46
3
4
158
Corpo:
151,5
Ø 6,5
Ø 6,5
50
50
Lega di zinco pressofuso
4
2
5
Alluminio o nylon caricato vetro
56
41
1
47
23
Copertura terminale:
2
5
3
11,5
56
41
2
1
30
Materiali
50
25
Consultare il nostro Servizio tecnico per applicazioni inferiori a +2°C
3
47
G1/8
47
l/min
25
Connessione
25
Portata:
50
CLASSICHE Valvole
3
Valvole ad azionamento elettrico con pilotaggio interno
11,5
Guarnizioni:
28
Nitrile
14
1
5
Ø 5,4
1
11,5
12
3
Ø 5,4
77
12
3
11,5
22
10
1
5
4
2
1
22
12
3
Ø 6,5
117
28
9
43,5
14
95
21
8
21,5
2
Ø 6,5
106
21
7
2
47
10
4
239
10
28
3
17
68
47
2
9
17
22
12
19
36
36
22
9
6
174
30
5
Modelli
AZIONAMENTO A SOLENOIDE 24 V c.c.
Modelli
ConnessioneFunzioneAzionamento Disegno No.
AZIONAMENTO PILOTA
Modelli ConnessioneFunzioneAzionamento
Pressione di
Disegno
pilotaggio (bar) No.
1418350G024
X418550G024
X418580G024
1428350G024
X428550G024
X428580G024
03040102
03041302
X3044102
03060102
03061302
X3064102
4-10
2-10
3-10
2-10
4-10
3-10
PDF
158
G1/8
G1/8
G1/8
G1/4
G1/4
G1/4
CAD
3/2 NC
5/2
5/2
3/2 NC
5/2
5/2
Sol/Molla
Sol/Molla
Sol/Sol
Sol/Molla
Sol/Molla
Sol/Sol
1
3
2
4
5
6
Per maggiori informazioni
www.norgren.com/info/nec/it158
store.norgren.com/it
G1/8
G1/8
G1/8
G1/4
G1/4
G1/4
3/2 NC
3/2 NC
5/2
3/2 NC
3/2 NC
5/2
Pilotaggio/Molla
Pilotaggio/Molla
Pilotaggio/Molla
Pilotaggio/Molla
Pilotaggio/Molla
Pilotaggio/Molla
7
7
8
9
9
10
Sono disponibili altre opzioni. Si prega di contattare il proprio Express Team
NORGREN EXPRESS – Consegna
Product
store.norgren.com/it
Update
VEDERE PA G 1 0 3
GAMMA CLASSICA
VALVOLA IN LINEA 3/2, 5/2 & 5/3
Martonair M/20000
G1/2
Porte in linea - permette di mantenere le
tubazioni sgombre e pulite
Meccanismo manuale fornito standard
35
229
CARATTERISTICHE TECNICHE
35
ø5,5
75
Fluido:
115
24,5
45
75
2
159
193
3450 l/min
Temperatura ambiente:
4
164
2
Portata:
45
5
37,5
1
11,5 11,5
37,5
26
75
3
124
1
Aria compressa, filtrata, lubrificata e non lubrificata
5,5
57,5
CLASSICHE Valvole
Guarnzioni bobina acciaio rinforzato per una
maggiore stabilità e affidabilità
Da -20°C a +80°C (pilota)
56
Da 0°C a +50°C (solenoide)
300
3
35
Consultare il nostro Servizio tecnico per applicazioni inferiori a +2°C
Materiali
115
5,5
3
1
2
56
Alluminio
Guarnizioni:
Nitrile
4
164
35
35
35
3
Corpo e bobina:
5
11,5 11,5
37,5
45
57,5
75
24,5
115
2
5
124
3
75
5
2
75
5,5
14
ø 5,5
4
1
52
3
75
26
75
3
1
115
5,5
12
52
10
1
12
4
14
2
6
187
5
4
164
Modelli
AZIONAMENTO A SOLENOIDE 24 V c.c.
Modelli
FunzioneAzionamento Pressione di Disegno
esercizio (bar) No.
M/20134/122/MDZ83J 3/2 NC
M/20154/172/MDZ83J 5/2
M/20154/6123/MDZ83J 5/3 APB
Sol/Molla
Sol/Molla
Sol/Molla/Sol
2,5-10
2,5-10
2,8-10
1
2
3
AZIONAMENTO PILOTA
Modelli
FunzioneAzionamento
Pressione Pressione Disegno
di eserciziodi pilotaggio No.
(bar)
(bar)
M/20134/40
M/20134/3
M/20154/40
M/20154/3
M/20154/63
2-10
1,3-10
2-10
1,7-10
2,8-10
Sono disponibili altre opzioni. Si prega di contattare il proprio Express Team
Spedizione rapida - ordina oggi stesso allo
3/2 NC
3/2 NC
5/2
5/2
5/3 APB
Pilotaggio/Molla
Pilotaggio/Pilot
Pilotaggio/Molla
Pilotaggio/Pilot
Pilot./Molla/Pilot.
Per maggiori informazioni
www.norgren.com/info/nec/it159
2+ (0,1xOP)
1,3+ (0,1xOP)
2+ (0,1xOP)
1,7+ (0,2xOP)
2,8+ (0,1xOP)
PDF
4
4
5
6
6
CAD
039 6063 243
159
P roduct
Update
V E D E R E PAG 103
GAMMA CLASSICA
ELETTROVALVOLA IN LINEA
Herion 26360, 80207
3/2, 5/2, G1/4
Per attuatori a doppio effetto
Commutazione senza crossover
Adatta per essere usata in luoghi esposti con
condizioni ambientali rigide
CARATTERISTICHE TECNICHE
Fluido:
12
1 … 10 bar
2
5,5
7,5
4
7
12
34,5
1200 l/min
5
72
120
144
30
30
1
0
1
0
Temperature:
1
Con temperature con segno meno, usare aria secca
condizionata. Se installata all’aperto, proteggere tutte le
connessioni contro l’umidità
2
1
5
40
55
3
12
18
Valvola: –20 °C … +60 °C
18
1
12
2
Portata:
3
3
40
55
Pressione di esercizio:
1
55
3
senza olio, aria strumento, azoto e altri fluidi neutri
18
Elettrovalvola per aria compressa filtrata, lubrificata o
41
CLASSICHE Valvole
Funzione di sicurezza in caso di interruzione di
energia elettrica data da una molla di richiamo
meccanica
14
2
4
7
21
61
88
224
30
1
0
3
Modelli
Modelli 24 V d.c.
Modelli 230 V a.c.
ConnessioneFunctionAzionamento
Portata (l/min) Pressione di esercizio (bar) Disegno No.
8020765024202400
8020765421002400
2636065024202400
2636065421002400
2636265024202400
2636265421002400
8020765024523050
8020765421123050
2636065024523050
2636065421123050
2636265024523050
2636265421123050
G1/4
G1/4
G1/4
G1/4
G1/4
G1/4
1200
1200
1200
1200
1200
1200
3/2
3/2
5/2
5/2
5/2
5/2
Sol/Aria Molla
Sol/Aria Molla
Sol/Aria Molla
Sol/Aria Molla
Sol/Sol
Sol/Sol
1…10
1…10
1…10
1…10
1…10
1…10
1
1
2
2
3
3
Per valvole senza bobina, sostituire le ultime 9 cifre con 000000000. Sono disponibili altre opzioni. Si prega di chiamare il proprio Express Team
Gruppo Solenoidi
TipoAssorbimento
24 V d.c. 230 V a.c.
(W)
(VA)
Corrente
Classe di protezione
24 V d.c. 230 V a.c.
(mA)
(mA)
0242
2,7
–
113
–
4,2
–
–
0245
–
–
162
–
4210
3,9
5,3
–
23
4211
–
Sono disponibili altre opzioni. Si prega di contattare il proprio Express Team
PDF
160
CAD
IP65 (con connettore)
IP65 (con connettore)
EEx me II T4, IP66 T110°C
EEx me II T6/T4, IP66 T130°C
Temperatura
ambiente /fluido °C
Collegamento elettrico
-25...+60, Fluido: max.80
-25...+60, Fluido: max.80
-40…+55 (T6), -40…+80 (T4)
-40…+55 (T6), -40…+80 (T4)
DIN EN 175301-803, Forma A
DIN EN 175301-803, Forma A
M20 x 1,5
M20 x 1,5
Per maggiori informazioni
www.norgren.com/info/nec/it160
store.norgren.com/it
NORGREN EXPRESS – Assistenza
Product
store.norgren.com/it
Update
VEDERE PA G 1 0 3
GAMMA CLASSICA
ELETTROVALVOLA IN LINEA
Herion 26230
5/2, 5/3, G1/4, G1/2
Meccanismo manuale standard con fermo
Design compatto
Design semplice del sistema a tenute morbide
della bobina
Esente da manutenzione
Sistema a solenoide facilmente intercambiabile
CARATTERISTICHE TECNICHE
B
B
E
5
C
1
Fluido:
3
Aria compressa, filtrata, lubrificata e non lubrificata
Pressione di esercizio:
D
C
3
D
1
D1
E
5
4
2
4
12
14
2
14
1 … 10 bar
P
P
H
H
K
Portata:
K
L
L
1200 … 3000 l/min
Temperatura ambiente:
S
S
J
1
CLASSICHE Valvole
Portata elevata
–10°C … 50 °C
2
Per temperature sotto 0°C usare aria condizionata secca. Se installata
all’aperto, proteggere tutte le connessioni contro l’umidità
Dimensioni
3
Consultare il nostro Servizio tecnico per applicazioni inferiori a +2°C
Tipo
Disegno No. B
5/2, G1/4 5/2, G1/2 1
1
C
D
E
H
J
KL
ØP S
139,5 55
171,5 65
40
46
7,5
9,5
–
30
5
16
–
46
7
7
67
60
30
35
Tipo
Disegno No. B
C
D
D1 E
H
KL
ØP S
5/2, G1/4 5/2, G1/2 5/3, G1/4 5/3, G1/2 2
2
2
2
55
65
55
70
40
46
40
46
40
46
40
50
77,5
82,5
88
–
67
46
67
50
7
7
7
7
214,5
223,5
232,5
289
7,5
9,5
7,5
10
–
60
–
60
30
35
30
40
Modelli
Modelli
24 V d.c.
230 V a.c.
Conne- Azionamento Portata
ssione
(l/min)
Pressione di Collegamento elettrico
Disegno
esercizio (bar)No.
2623000305202400
–
2623500305202400
–
2623100305202400
–
–
2623300305202400
–
–
–
–
–
G1/4
G1/4
G1/2
G1/2
G1/4
G1/4
G1/2
G1/4
G1/4
G1/2
G1/4
G1/2
G1/4
1…10
1…10
2…10
2…10
1…10
1…10
2…10
3… 10
3… 10
2,5… 10
3… 10
2,5… 10
3… 10
–
2623000303023050
–
2623500303023050
–
2623100303023050
2623600303023050
–
2623300303023050
2623800303023050
2623200303023050
2623700303023050
2623400303023050
5/2 Sol/Molla
5/2 Sol/Molla
5/2 Sol/Molla
5/2 Sol/Molla
5/2 Sol/Sol
5/2 Sol/Sol
5/2 Sol/Sol
5/3 APB
5/3 APB
5/3 APB
5/3 COE
5/3 COE
5/3 COP
1200
1200
3000
3000
1200
1200
3000
900
900
2200
900
2200
900
DIN EN 175301-803 Forma B
DIN EN 175301-803 Forma A
DIN EN 175301-803 Forma B
DIN EN 175301-803 Forma A
DIN EN 175301-803 Forma B
DIN EN 175301-803 Forma A
DIN EN 175301-803 Forma A
DIN EN 175301-803 Forma B
DIN EN 175301-803 Forma A
DIN EN 175301-803 Forma A
DIN EN 175301-803 Forma A
DIN EN 175301-803 Forma A
DIN EN 175301-803 Forma A
1
1
1
1
2
2
2
2
2
2
2
2
2
Per valvole senza bobina, sostituire le ultime 9 cifre con 000000000
Sono disponibili altre opzioni. Si prega di contattare il proprio Express Team
Per maggiori informazioni
www.norgren.com/info/nec/it161
Non trovi un prodotto? Chiama l’Express Team
PDF
CAD
039 6063 243
161
P roduct
Update
V E D E R E PAG 103
GAMMA CLASSICA
ELETTROVALVOLA IN LINEA
Herion 26220
4/2, G1/8, G1/4
LABS-free
Meccanismo manuale standard con fermo
Portata elevata
Esente da manutenzione
14
A
CARATTERISTICHE TECNICHE
Fluido:
2
3
G
Pressione di esercizio:
Max. 10 bar
1
Dimensioni
Portata:
700 … 1400 l/min
Range di temperatura:
R
K
F
J
D
TipoA
D
F
G
J
K
Ø N
Ø P
R
Ø S
T
26220**
26222**
40
55
28
32
20,5
28,5
25
30
18
23
4,5
4,5
8
–
2
–
4,5
5,5
30
40,5
112,5
127,5
–10* … +60 °C
*Con temperature con segno meno, usare aria secca
condizionata. Se installata all’aperto, proteggere tutte le
connessioni contro l’umidità
14
A
*1)Olio consigliato: Shell Hydrol DO 32, Esso Febis (cosi dal
luglio 1992) o olii paragonabili ai valori DVI < 8 (DIN 53521) e
classe di viscosità ISO 32-46 (DIN 51519).
2
1
T
Corpo:
E
4
S
N
Materiali
P
3
4
S
lubrificata
1
P
N
Elettrovalvola per aria filtrata, lubrificata *1) o non
T
CLASSICHE Valvole
Design compatto
G
3
R
Alluminio
Guarnizioni:
12
NBR (Perbunan)
2
Dimensioni
K
TipoA
D
F
G
26221**
26223**
40
55
28
32
25
36
172
191
J
F
D
J
K
Ø N
Ø P
R
Ø S
T
25
30
18
23
4,5
4,5
8
–
2
–
4,5
5,5
34,5
48
Modelli
AZIONAMENTO A SOLENOIDE 24 V c.c.
Modelli
Conne- FunzioneAzionamento Portata
24 V d.c.
ssione
(l/min)
Pressione di esercizio (bar)
Corrente Collegamento elettrico
assorbita (W)
Disegno No.
2622000305202400
2622200305202400
2622100305202400
2622300305202400
2622001305002400
2622201305002400
2622101305002400
2622301305002400
1,5… 10
1,5… 10
1,5… 10
1,5… 10
2… 8
2… 8
2… 8
2… 8
<5
<5
<5
<5
<2
<2
<2
<2
1
1
2
2
1
1
2
2
G1/8
G1/4
G1/8
G1/4
G1/8
G1/4
G1/8
G1/4
4/2 4/2 4/2 4/2 4/2 4/2 4/2 4/2 Sol/Molla
Sol/Molla
Sol/Sol
Sol/Sol
Sol/Molla
Sol/Molla
Sol/Sol
Sol/Sol
700
1400
700
1400
700
1400
700
1400
DIN EN 175301-803 Forma B
DIN EN 175301-803 Forma B
DIN EN 175301-803 Forma B
DIN EN 175301-803 Forma B
DIN EN 175301-803 Forma B
DIN EN 175301-803 Forma B
DIN EN 175301-803 Forma B
DIN EN 175301-803 Forma B
Per valvole senza bobina, sostituire le ultime 9 cifre con 000000000.
Sono disponibili altre opzioni. Si prega di chiamare il proprio Express Team.
PDF
162
CAD
Per maggiori informazioni
www.norgren.com/info/nec/it162
store.norgren.com/it
NORGREN EXPRESS – Ordini
