TIPOLOGIA D sc A_1.ai - Chiavaroli Costruzioni

LA VOLPE
UBICAZIONE:
Via Fosso Foreste - Montesilvano (Pe)
Planimetria Generale di Progetto
OGGETTO:
Tipologia D/Scala A/Piano Tipo
INGRESSO
Vista lato Sud
Via Fosso
Foreste
Via Da De
nominare
1
7
Vista lato Sud-Ovest
4
5
6
La Volpe
N
Vista lato Nord
2
3

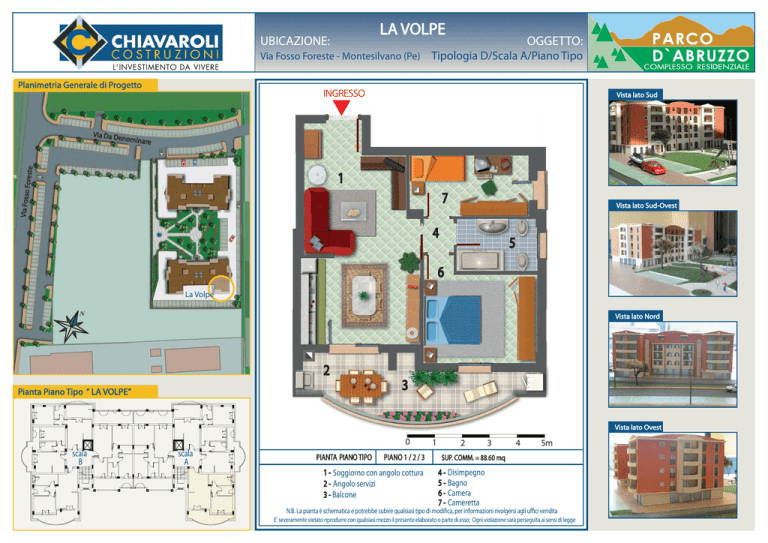

Pianta Piano Tipo “ LA VOLPE”
Vista lato Ovest
0
scala
B
scala
A
PIANTA PIANO TIPO
PIANO 1 / 2 / 3
1 - Soggiorno con angolo cottura
2 - Angolo servizi
3 - Balcone
1
2
3
4
5m
SUP. COMM. = 88.60 mq
4 - Disimpegno
5 - Bagno
6 - Camera
7 - Cameretta
N.B. La pianta è schematica e potrebbe subire qualsiasi tipo di modifica, per informazioni rivolgersi agli uffici vendita
E’ severamente vietato riprodurre con qualsiasi mezzo il presente elaborato o parte di esso; Ogni violazione sarà perseguita ai sensi di legge
LA VOLPE
UBICAZIONE:
OGGETTO:
Via F. Foreste - Montesilvano (Pe) Tipologia D/Scala A/Piano Tipo
CORPO SCALA
A
LETTO
DIS.
ANGOLO COTTURA
SOGGIORNO
BAGNO
LETTO
ANGOLO
SERVIZI
BALCONE
N
PIANTA PIANO TIPO - SCALA 1:100
N.B. La pianta è schematica e potrebbe subire qualsiasi tipo di modifica, per informazioni rivolgersi agli uffici vendita
E’ severamente vietato riprodurre con qualsiasi mezzo il presente elaborato o parte di esso; Ogni violazione sarà perseguita ai sensi di legge
