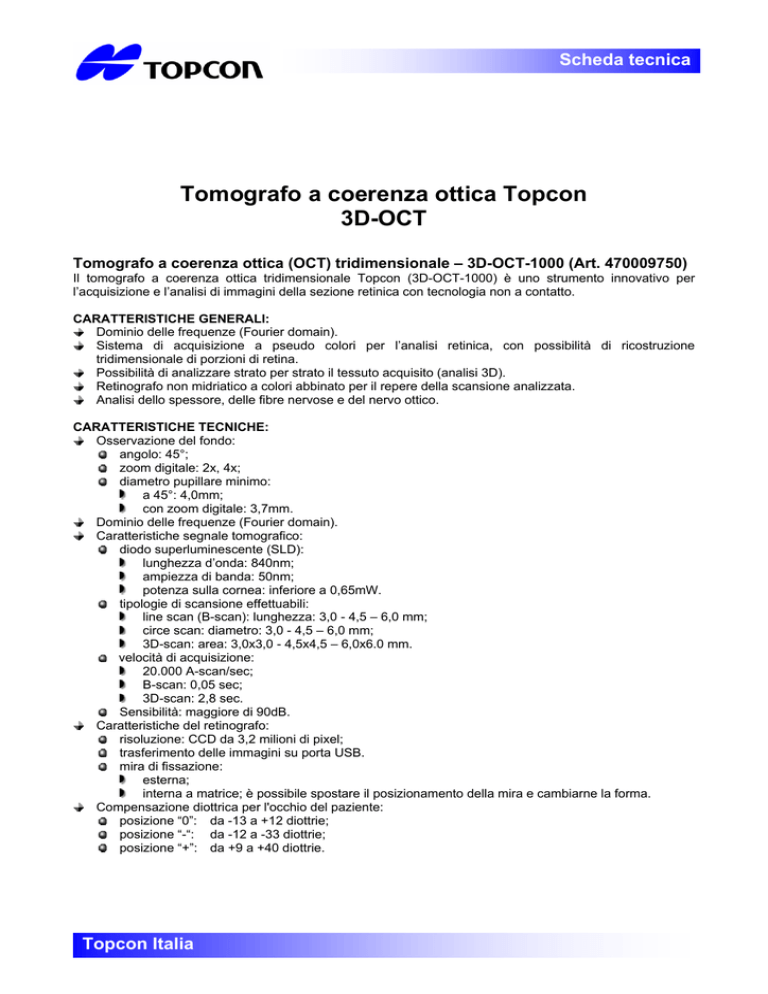

Tomografo a coerenza ottica Topcon 3D-OCT

Scheda tecnica
Tomografo a coerenza ottica Topcon
3D-OCT
Tomografo a coerenza ottica (OCT) tridimensionale – 3D-OCT-1000 (Art. 470009750)
Il tomografo a coerenza ottica tridimensionale Topcon (3D-OCT-1000) è uno strumento innovativo per
l’acquisizione e l’analisi di immagini della sezione retinica con tecnologia non a contatto.
CARATTERISTICHE GENERALI:
Dominio delle frequenze (Fourier domain).
Sistema di acquisizione a pseudo colori per l’analisi retinica, con possibilità di ricostruzione
tridimensionale di porzioni di retina.
Possibilità di analizzare strato per strato il tessuto acquisito (analisi 3D).
Retinografo non midriatico a colori abbinato per il repere della scansione analizzata.
Analisi dello spessore, delle fibre nervose e del nervo ottico.
CARATTERISTICHE TECNICHE:
Osservazione del fondo:
angolo: 45°;
zoom digitale: 2x, 4x;
diametro pupillare minimo:
a 45°: 4,0mm;
con zoom digitale: 3,7mm.
Dominio delle frequenze (Fourier domain).
Caratteristiche segnale tomografico:
diodo superluminescente (SLD):
lunghezza d’onda: 840nm;
ampiezza di banda: 50nm;
potenza sulla cornea: inferiore a 0,65mW.
tipologie di scansione effettuabili:
line scan (B-scan): lunghezza: 3,0 - 4,5 – 6,0 mm;
circe scan: diametro: 3,0 - 4,5 – 6,0 mm;
3D-scan: area: 3,0x3,0 - 4,5x4,5 – 6,0x6.0 mm.
velocità di acquisizione:
20.000 A-scan/sec;
B-scan: 0,05 sec;
3D-scan: 2,8 sec.
Sensibilità: maggiore di 90dB.
Caratteristiche del retinografo:
risoluzione: CCD da 3,2 milioni di pixel;
trasferimento delle immagini su porta USB.
mira di fissazione:
esterna;
interna a matrice; è possibile spostare il posizionamento della mira e cambiarne la forma.
Compensazione diottrica per l'occhio del paziente:
posizione “0”: da -13 a +12 diottrie;
posizione “-“: da -12 a -33 diottrie;
posizione “+”: da +9 a +40 diottrie.
Topcon Italia
Scheda tecnica
Movimenti della base:
regolazione macrometrica: 46mm in direzione longitudinale, 1000mm in direzione laterale;
regolazione micrometrica: 16mm omnidirezionale;
movimento verticale: 30mm.
Movimento della mentoniera: verticale 60mm.
Alimentazione:
Tensione: AC 110, 120, 220,240V ±10%;
Frequenza di alimentazione: 50/60Hz;
Assorbimento: 160VA (normale), 400VA (spunto).
Dimensioni (larghezza x profondità x altezza):
retinografo: 272 x 505 x 569-595mm;
spettrometro: 320 x 480 x 170mm
Peso: 35kg.
PC Hardware OCT (Art. 1862012 – PC-OCT)
Hardware:
Intel Pentium IV 3,4GHz o superiore;
4GB RAM;
2x500GB S-ATA HD (mirror);
3,5” FDD;
256MB VGA board PCI express;
LAN, RAID, firewire on board;
monitor LCD 19’;
masterizzatore DVD±R/RW;
mouse;
UPS 700VA online type;
Microsoft Windows XP Professional.
Capture:
scheda di acquisizione;
cavi di sincronizzazione e dati.
Software:
software di acquisizione per 3D-OCT e retinografia;
database con anagrafico dei dati dei pazienti;
visualizzazione del segnale OCT con pseudo colori o in bianco e nero;
visualizzazione del modello 3D di retina (per acquisizione 3D-scan);
possibilità di sfogliare il volume di retina acquisito secondi gli assi cartesiani o strato per strato;
possibilità di individuare un repere anatomico sulla retinografia e ricercare il B-scan corrispondente;
calcolo degli spessori retinici, su mappa tridimensionale a colori;
ricostruzione della projection image e dello shadowgram;
archiviazione dei dati su supporto ottico;
stampa.
