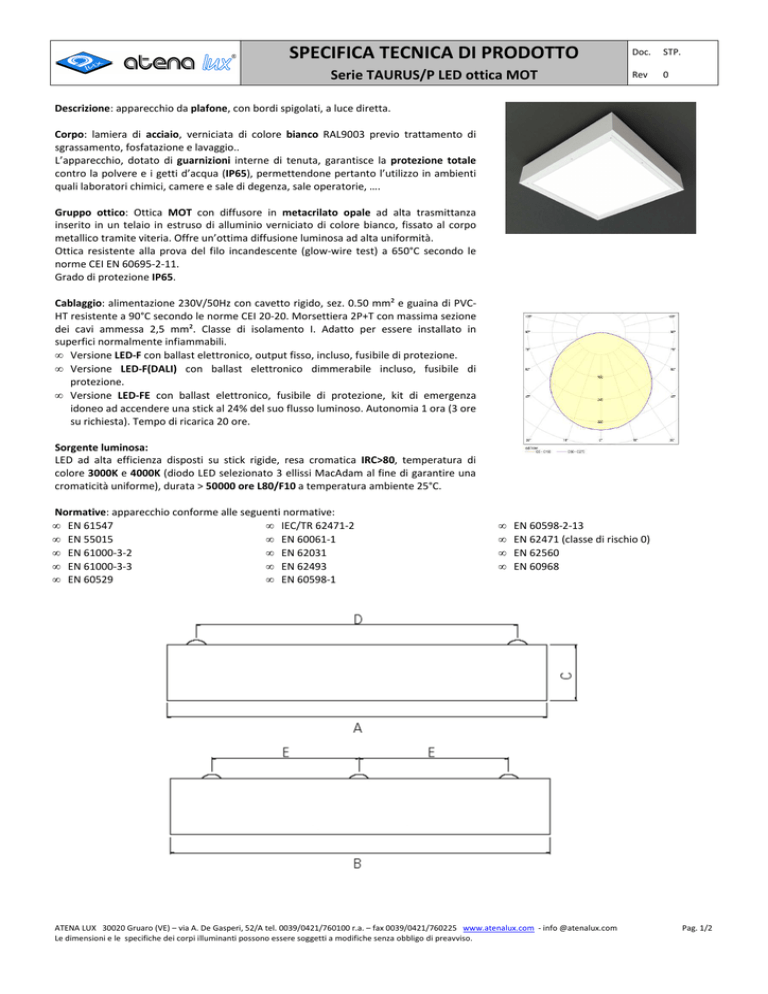

TAURUS_P LED ottica MOT

SPECIFICA TECNICA DI PRODOTTO
Doc.
STP.
Serie TAURUS/P LED ottica MOT
Rev
0
Descrizione: apparecchio da plafone, con bordi spigolati, a luce diretta.
Corpo: lamiera di acciaio, verniciata di colore bianco RAL9003 previo trattamento di
sgrassamento, fosfatazione e lavaggio..
L’apparecchio, dotato di guarnizioni interne di tenuta, garantisce la protezione totale
contro la polvere e i getti d’acqua (IP65), permettendone pertanto l’utilizzo in ambienti
quali laboratori chimici, camere e sale di degenza, sale operatorie, ….
Gruppo ottico: Ottica MOT con diffusore in metacrilato opale ad alta trasmittanza
inserito in un telaio in estruso di alluminio verniciato di colore bianco, fissato al corpo
metallico tramite viteria. Offre un’ottima diffusione luminosa ad alta uniformità.
Ottica resistente alla prova del filo incandescente (glow-wire test) a 650°C secondo le
norme CEI EN 60695-2-11.
Grado di protezione IP65.
Cablaggio: alimentazione 230V/50Hz con cavetto rigido, sez. 0.50 mm² e guaina di PVCHT resistente a 90°C secondo le norme CEI 20-20. Morsettiera 2P+T con massima sezione
dei cavi ammessa 2,5 mm². Classe di isolamento I. Adatto per essere installato in
superfici normalmente infiammabili.
• Versione LED-F con ballast elettronico, output fisso, incluso, fusibile di protezione.
• Versione LED-F(DALI) con ballast elettronico dimmerabile incluso, fusibile di
protezione.
• Versione LED-FE con ballast elettronico, fusibile di protezione, kit di emergenza
idoneo ad accendere una stick al 24% del suo flusso luminoso. Autonomia 1 ora (3 ore
su richiesta). Tempo di ricarica 20 ore.
Sorgente luminosa:
LED ad alta efficienza disposti su stick rigide, resa cromatica IRC>80, temperatura di
colore 3000K e 4000K (diodo LED selezionato 3 ellissi MacAdam al fine di garantire una
cromaticità uniforme), durata > 50000 ore L80/F10 a temperatura ambiente 25°C.
Normative: apparecchio conforme alle seguenti normative:
• EN 61547
• IEC/TR 62471-2
• EN 55015
• EN 60061-1
• EN 61000-3-2
• EN 62031
• EN 61000-3-3
• EN 62493
• EN 60529
• EN 60598-1
•
•
•
•
EN 60598-2-13
EN 62471 (classe di rischio 0)
EN 62560
EN 60968
ATENA LUX 30020 Gruaro (VE) – via A. De Gasperi, 52/A tel. 0039/0421/760100 r.a. – fax 0039/0421/760225 www.atenalux.com - info @atenalux.com
Le dimensioni e le specifiche dei corpi illuminanti possono essere soggetti a modifiche senza obbligo di preavviso.
Pag. 1/2
SPECIFICA TECNICA DI PRODOTTO
Doc.
STP.
Serie TAURUS/P LED ottica MOT
Rev
0
Tabella dimensioni [mm]
Flusso
Potenza
Temperatura
Efficienza
Classe
N. moduli
IRC Effettivo
A
B
C
D
E
[W]
di colore
[lm/W] Energetica
[lumen] *
39
3
3000K
>80
3900
100
A++
630 630 120 490 520
39
52
52
3
4
4
4000K
3000K
4000K
>80
>80
>80
4050
5210
5410
104
100
104
A++
A++
A++
Codici / Cablaggi
LED-F
LED-F (DALI)
441000041
441000042
630 630 120 490 520
441000022
441000049
630 630 120 490 520
441000045
441000046
630 630 120 490 520
441000020
441000021
Tabella dimensioni [mm]
Flusso
Potenza
Temperatura
Efficienza
Classe
N. moduli
IRC Effettivo
A
B
C
D
E
[W]
di colore
[lm/W] Energetica
[lumen] *
39
3
3000K
>80
3900
100
A++
630 630 120 490 520
Codici / Cablaggi
LED-FE
LED-FE (DALI)
441000043
441000044
39
3
4000K
>80
4050
104
A++
630 630 120 490 520
441000050
441000051
52
4
3000K
>80
5210
100
A++
630 630 120 490 520
441000047
441000048
630 630 120 490 520
441000052
441000053
52
4
4000K
>80
5410
104
A++
* Il flusso effettivo potrebbe avere una tolleranza del ±10%.
ATENA LUX 30020 Gruaro (VE) – via A. De Gasperi, 52/A tel. 0039/0421/760100 r.a. – fax 0039/0421/760225 www.atenalux.com - info @atenalux.com
Le dimensioni e le specifiche dei corpi illuminanti possono essere soggetti a modifiche senza obbligo di preavviso.
Pag. 2/2
